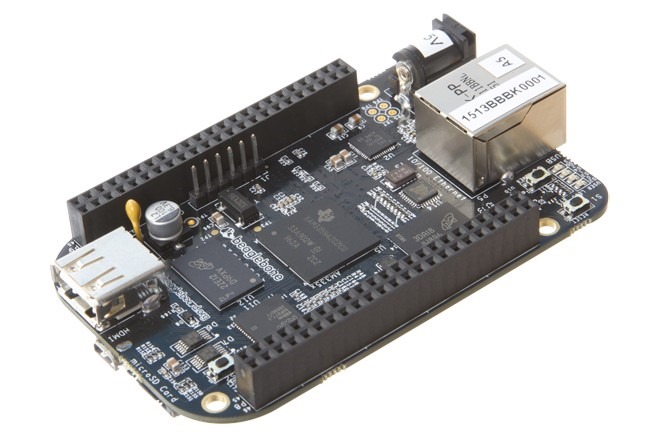

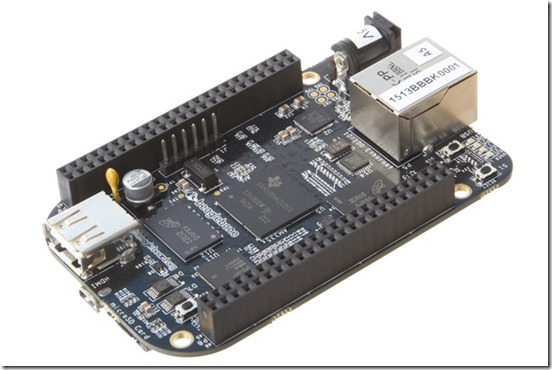

국내에도 굉장히 인기를 모은 싱글보드 컴퓨터 라즈베리파이 보다 더 나은  기능을 가진  싱글보드 컴퓨터 비글보드 블랙을 BeagleBoard.org에서 출시를 하였다.

저번 버전의 비글보드보다 더욱 막강해졌고, 가격도 $45불로 많이 착해 졌다.

비글보드 블랙은 텍사스인스트루먼트사의 1-GHz Sitara AM335x ARM Cortex-A8프로세서를 차용하였고,  장점 중에 하나는 우분투 같은 운영체제를 사용할수 있다. (우분투라…. ㅋ)

이외에 리눅스 소프트웨어가 미리 설치된 2GB의 온보드 스토리지와 512MB DDR3 램, 전원을 공급받을 수 있는 USB 케이블 등을 지원한다. USB, 이더넷, HDMI 인터페이스를 이용하면 마우스, 키보드, LCD 모니터 등 다양한 장치와 연결할 수 있다.

비글본은 오픈소스이고, 여러가지 어플리케이션(3D프린터, 로봇분야등) 다양하게 사용되고 있다.

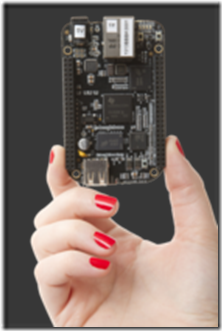

실물사이즈 손바닥 사이즈와 비교

개인적으로 사용하라고 하면, 로봇프로젝트나 3D프린터 제작에 사용을 하여 보고 싶네요.

• 첫번째 문제가 사이즈이고
• 두번째가 성능
• 세번째가 안정성

등을 보고 결정한다. 실제로 많은 분들이 라즈베리 파이를 내장형 PC로 적합하다 생각하는데, 인텔용 PC와는 성능과 OS호환성문제에서 고민하고 싶지는 않기 때문에 Intel호환 PC만 한정해서 생각하기로 한다.

보통 대만 쪽에 나온 mini-itx보드(인텔아톰칩) 이나 Via에서 만든 일체형보드인데 성능이나, 안정성면에서 약간 문제들이 있어, 로봇용이나 장비속의 내장형 PC로쓰기에는 부담이 많이 가는데, 이번에 이런데 사용하기에 적당한 제품이 있어 소개를 하기로 한다.

INTEL NUC(Next Unit of Computing)

인텔에서 출시한 아톰칩의 미니 PC가 아닌 NUC, 즉 Next Unit of Computing이라는 새로운 이름으로 컴퓨터 시스템을 출시 하였다.  일단 인텔이라는 브랜드가 주는 신뢰감이 있다. 그리고 아래 사양을 보면 작지만, 큰 PC에 못지 않은 성능을 보여주고 있다. 자세한 전류 소모량은 없지만 아래의 스펙을 보면,  회사의 로봇 프로젝트용으로 쓰기에 손색이 없음을 알수 있다.

NUC 제품의 자세한 사양은 아래와 같다.

• 모델명 : Intel DC3217YE
• 프로세서 : Intel Core i3 3217-U
• 메모리 : 1333/1600MHz 지원하는 SO-DIMM슬롯 x 2
• 칩 셋 : Intel QS77 Express ChipSet
• 그래픽 : 듀얼 독립 디스플레이를 위한 HDMI 1.4a x 2
• 네트워크 : 10/100/1000 Mb의 네트워크 연결
• 인터페이스 : USB2.0 포트 5개(외부3개, 내부2개)

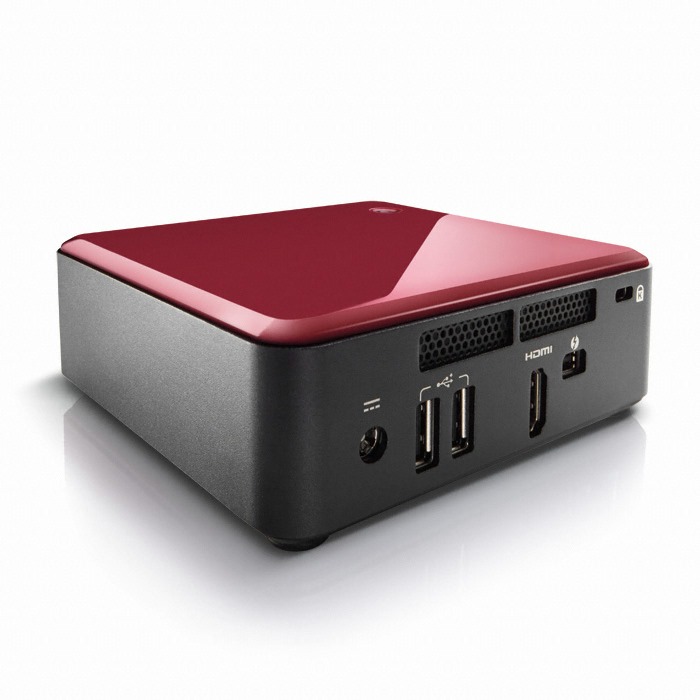

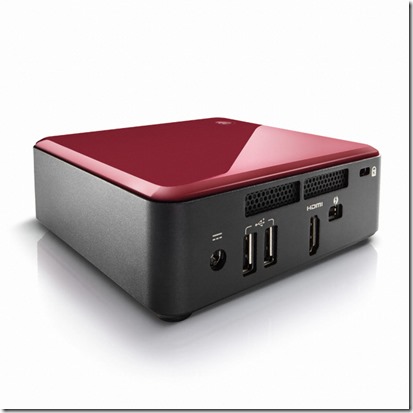

NUC 제품의 모양은 아래와 같다.

사이즈는 약 손바닥 사이즈이다.  아래 주변 옵션을 단 모습.

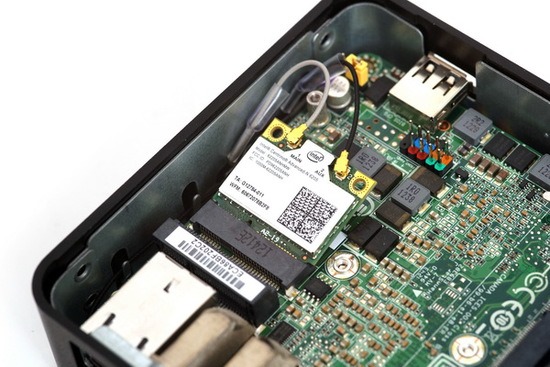

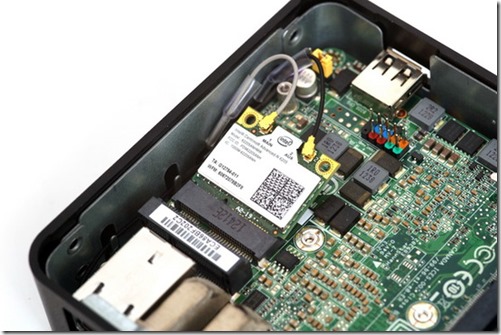

Wifi 무선랜 카드 설치시

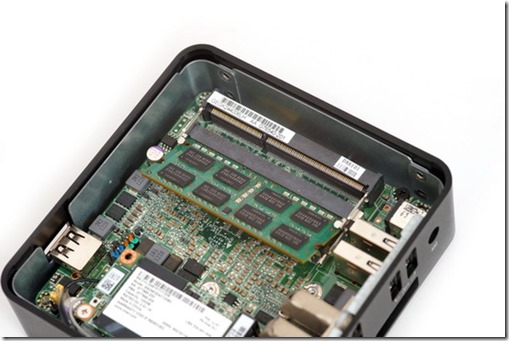

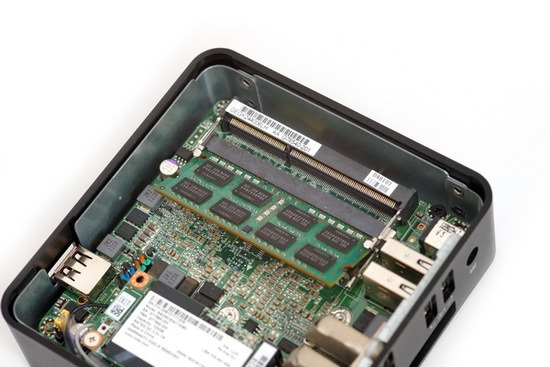

메모리 확장

인터넷에서 판매하는 업체의 광고 이미지

이번에는 간단한 음악 프린트 상태가 안 좋은 음악을 가지고 편집 악보를 만들어 보기로 한다.

원제목은 바하는 칸타타 156번 아리오소라는 곡이다.

일단 악보작업은 Setup New Score버튼을

• Title and headers에 누르고 제목,작곡가 등을 입력한다.

• Parts 에서 Plucked Strings >> Classical guitar를 선택한다. Add를 한다.  midi파일이 생성될때 클래식 기타음색이 난다.

• Scrore Setting 에서 박자, 장조, 빠르기 등을 선택한다.

전부 끝난 다음 OK버튼을 누르면, 아래와 같은 화면이 뜬다.

위에서 18번째 라인에서 %Music follows here 아래부터 우리가 입력하여야 한다.

실제로 음표의 입력은 생각보다 복잡하다. 이것은 어떠한 프로그램을 사용하더라도 마찬가지이다. 마우스로 음표입력은 생각보다 힘든 작업이다. Lilypond는 한번 익숙해지면 아주 책을 타이핑하듯이 쉽게 음표를 입력할수 있다.

외국에서는 LilyPond로 음악책을 만들고 있는 있는 기업도 있다고 들었다.  무료이면서, 막강한 능력을 가진 Lilypond를 배워보자.

그러면, Lilypond에서 입력을 할려면 Lilypond입력의 기본을 배우자. 여기서 Lilypond를 입력할 환경이 구축되어 있다면, 17번 라인부터가 입력을 할수 있는 부분이다.

Lilypond입력 기본설명:

• 도 레 미 파 솔 라 시 : 영어 소문자로 입력 c d e f g a b
• 음표뒤에 숫자는 음길이 : c16 ==> 도 16분음표 d2 ==> 레 2분음표
• 음표의 옥타브 변경은 아래컴마, 윗컴마 : c c’ ==> 도 도(아래 도 보다 한옥타브 높은 도) c c, ==> (아래 도 보다 한옥타브 낮은 도)
• 입력방법은 두가지: 절대입력, 상대입력 \relative모드 예제를 보고 참조
• Lilypond는 대, 소문자를 구별한다.
• Lilypond는 띄어쓰기를 구별하지 않는다.
• Lilypond는 모든 입력은 { } 안에 사용된다.
• Lilypond의 참조는 % – 은 한라인만 참조, %{  여기  %}  여기 안에 여러줄을 잔뜩 적을 수 있다.
• 샾 과 플랫 : 샆을 붙이고 싶으면 음표 뒤에 ‘is’를 붙이고, 플랫은 ‘es’를 붙이면 된다. fisis ==> 파 더블샆
• 음조 : \key 명령을 사용하고, 뒤에\major나 \minor를 사용한다. ( \key d \major )


Lilypond간단 설명 예제: 예제를 보고 하는 게 편리하다.

예제 1)  절대모드 : 각 음가에 전부 절대 옥타브를 부여

{c’ e’ g’ e’}

결과:

예제 2) \relative 모드 : 각 음가가 앞뒤 음과 서로 연관되어 있음

\relative c’ {
c d e f
g a b c
}

결과:

\relative c” {
a a, c’ f,
g g” a,, f’
}

결과:

예제 3) 음길이는 앞의 음길이와 같으면 반복할 필요가 없음

\relative c” {
a1
a2 a4 a8 a
a16 a a a a32 a a a a64 a a a a a a a a2
}

결과:

예제 4) 점음표의 경우 점을 사용

\relative c” {
a a a4. a8
a8. a16 a a8. a8 a4.
}

결과:

예제 5) 쉼표의 경우 r을 사용

\relative c” {
a r r2
r8 a r4 r4. r8
}

결과:

예제 6) 음자리표의 경우 \clef를 사용

\relative c’ {
\clef treble
c1
\clef alto
c1
\clef tenor
c1
\clef bass
c1
}

결과:

예제 7) 타이(tie) 뒤에 ~ 를 붙인다. 슬러와 틀리게 연주하지 않는 부분

g4~ g c2~
c4 ~ c8 a8 ~ a2

결과:

예제 8) 슬러 양쪽 괄호을 사용한다. ( )

d4( c16) cis( d e c cis d) e( d4)

결과:

예제 9) 대슬러(Phrasing slurs) 괄호 앞에 \( \) 를 사용

a8(\( ais b c) cis2 b’2 a4 cis,\)

결과:

예제 10) 아티큘레이션(articulations) 음표뒤에 ‘-’를 붙이고 사용한다.

c-. c– c-> c-^ c-+ c-_

결과:

예제 11) 핑거링: 음표뒤에 ‘-’를 붙이고 사용

c-3 e-5 b-2 a-1

결과:

예제 12) 아티큘레이션과, 핑거링은 같이 사용가능

c_-^1 d^. f^4_2-> e^-_+

결과:

예제 13) 음크기(Dynamics) : 음표뒤에 \를 사용하여 표현한다. 크래센도와 디크레센도는 \<나 \>로 표현하고, \!로 끝냄

c\ff c\mf c\p c\pp

c2\< c2\ff\> c2 c2\!

결과:

예제 14) 음표막대(beam)는 자동으로 표현되나, 마음에 안들경우 [ ]을 이용하여 바꿀수가있다.

a8 ais d ees r d c16 b a8

결과:

 a8[ ais] d[ ees r d] a b

결과:

예제 15) 여린박(partial measure) : 명령어 \partial 8 와 함께 숫자를 사용

\partial 8
f8 c2 d

결과:

예제 16) 잇단음표(tuplets) : 명령어 \time 길이 음표  이렇게 두개의  인자 사용

\times 2/3 { f8 g a }
\times 2/3 { c r c }
\times 2/3 { f,8 g16[ a g a] }
\times 2/3 { d4 a8 }

결과:

예제 17) 꾸밈음(grace notes) : \grace \appoggiatura  \acciaccatura 명령어 사용

c2 \grace { a32[ b] } c2
c2 \appoggiatura b16 c2
c2 \acciaccatura b16 c2

결과:

예제 18) 중주용 혹은 여러 악보 한꺼번에 만들기 : << >> 를 사용

\relative c” {
\new PianoStaff <<
\new Staff { \time 2/4 c4 e g g, }
\new Staff { \clef bass c,, c’ e c }
>>
}

결과:

그외로 화성(폴리포니)를 입력하는 방법은 << {   } \\ {  } >>    이런식으로 묶어서 { }안에 각각의 성부의 음표을 적거나 혹은 각각의 성부를 입력하여 붙이는 경우가 있다. 필자는 후자를 선호하는 편이며, 이 방법에 대해서는 나중에 설명 드리겠다.

다음의 2-2는 Cantata 156번을 직접 입력하여보겠다.

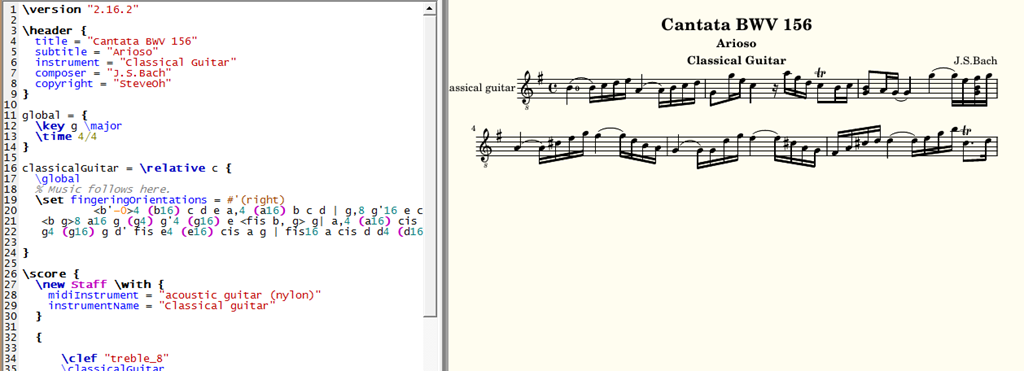

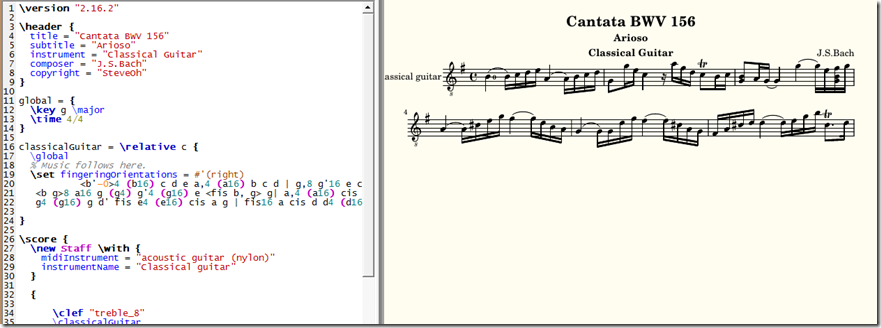

Lilypond는 조판용 악보프로그램인데 이게 기능이 막강하고, 출력 품질이 좋다. 조판용 악보프로그램이란 “쉽게 말해 HTML을 생각하면 된다. “ “<html> 어쩌고, 저쩌고… </html>” 이런 식으로 쓰면 브라우저가 거기에 맞게 출력을 하여주듯이 안의 내용을 어떤 포맷형식으로 적으면 PDF로 출력 되어 진다.  아래 그림을 참조 하는 게 빠르겠다.

왼쪽과 같이  <b’-0>4 (b16) c d e a,4 이런 식으로 치면, PDF형식으로 바꾸어준다. 하지만 Lilypond자체는 Command라인 형식의 프로그램이라서 위와 같이 할려면, “c:/ lily.exe C:/Users/Desktop/Largo Du Concerto.ly” 이런식으로 입력하여야 하는 불편이 따른다.  그래서 보통 Lilypond는 명령어용으로만 쓰고 에디팅 프로그램은 따로 사용한다. Lilypond는 하나이나 에디팅 프로그램은 여러개이다. 일반적으로 많이 쓰는 에디팅 프로그램 조합은

• Lilypond + Jedit + LilyPondTool(jedit 플러그인)

• Lilypond + Frescobaldi

이런데 여기서는 Lilypond + Frescobaldi 조합으로 설치하기로 한다.

Lilypond의 설치는 http://www.lilypond.org/ 에서 접속하여 Download –> Microsoft windows 를 클릭하고 최신버전을 설치하면 된다. 현재의 최신버전은 Lilypond 2.16.2-1 버젼이다.

Lilypond설치 후 Frescobaldi 를 설치한다. 참조로 Frescobaldi는 중세 유명한 이탈리아 출신 작곡가이다. 자세한 참고는 http://en.wikipedia.org/wiki/Frescobaldi 여기서 하면 될듯하다.

프레스코발디 대표적 작품  아리아와변주

LilyPond + Frescobaldi 조합에서 프레스코발디는 여기서 다운로드 받으면 된다.

http://www.frescobaldi.org/download

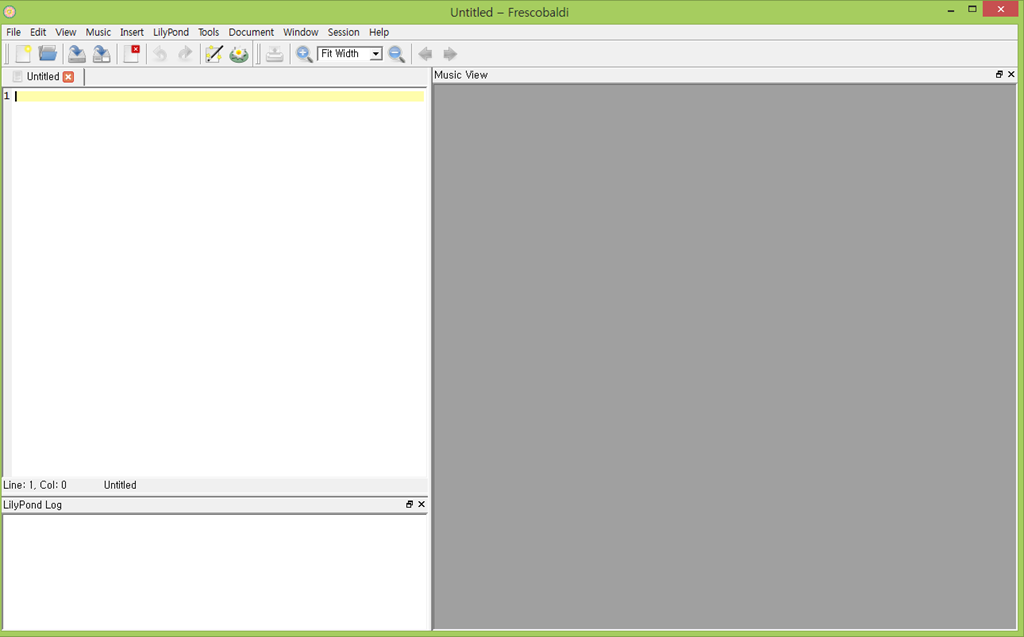

모든 설치가 완료가 되었으면 아래와 같은 화면이 뜬다.

이렇게 설치후 메뉴 제일위에 Edit > Preferences 를 선택한다.

Preferences >> LilyPond Prefrences를 선택하여  두 부분

• LilyPond versions to use
• LilyPond include path:

이 두분분을 Add하여  본인이 Lilypond를 설치 하였던 경로를 지정해 준다. 필자의 경우 C:\Program Files\LilyPond/user/bin 이였다. 이렇게 하면 일단은 악보를 만들기 위한 준비는 끝난것이다.

다음 부분에는 악보를 하나를 직접 만들어 보기로 한다.

자세한 스펙은 아래와 같습니다.

Screen

• 12.85″ display with a 3:2 aspect ratio
• 2560 x 1700 at 239 PPI
• 400 nit screen brightness
• 178° extra-wide viewing angle

Inputs

• Gorilla® Glass multi-touch screen
• Backlit Chrome keyboard
• Clickable, etched-glass touchpad
• Integrated 720p HD camera

Size / weight

• 297.7 x 224.6 x 16.2 mm
• 3.35 lbs / 1.52 kg

Industrial design

• Machined from anodized aluminum
• Active cooling with no visible vents
• ENERGY STAR certified

CPU

• Intel Core i5-3427U processor (Dual Core 1.8GHz)
• Intel HD Graphics 4000 (Integrated)

Ports

• 2 x USB 2.0
• mini display port
• SD / MMC card reader

Memory

• 4GB DDR3 1600Mhz RAM

Storage

• 32GB solid state drive (64GB on LTE model)

Audio

• Combo headphone/mic jack
• Built-in microphone array
• Integrated DSP for noise cancellation
• Powerful stereo speakers tuned for clarity

Battery

• Up to 5 hours of active use (59 Wh battery)

Connectivity

• Dual-band WiFi 802.11a/b/g/n 2×2
• Bluetooth® 3.0
• Built-in LTE modem (LTE model)

여기에 따로 구글 드라이브 공간을 1TB를 3년간 지원해주는 공간을 제공한다.

가격은 와이파이/LTE로 출시되는데, 와이파이는 32GB의 공간의 제공하며 1299불,

LTE는 62GB의 공간을 제공하며, 1449불에 판매된다.

기본적인 출시일은 4월중에 될 예정이다.

개인적으로 보자면, 회사의 업무용으로 사용하면 정말 최고의 효과를 발휘할것 같은 제품이네요.

2560 x 1700정도의 해상도에 구글드라이브를 1T까지 3년을 지원해주면, 정말 사용할것이 많을것 같네요.

우리 회사같이 모든 업무가 구글앱스로 이루어지는 회사에서는 최고의 선택이 될것 같습니다.

아.. 어플리케이션의 아쉬운 점이 있으나, 만약 구글 안드로이드 앱들이  크롬환경에서 잘돌아간다면,

어플리케이션의 단점도 쉽게 극복될것 같습니다.

그런데 이것 때문에 이 Windows 라이브 필수 패키지를 받아 설치해야 한다는 것입니다. Messenger, 사진 갤러리, 무비 메이커, 메일, Writer, 가족 보호 설정, Windows Live Mesh, Bing 바, Messenger 사이트 공유 중에서 라이터만 따로 설치할 수 있지만 그 외에도 필수적으로 설치되는 파일이 많으므로 귀찮습니다. 집에서 글을 쓰는 경우엔 별 상관 없지만 다른 곳에서 글을 쓸 경우에는 이건 쉽지 않죠. 마이크로소프트 홈페이지에서 다운 받고 실행하고 블로그설정을 받아 설정하면 꽤 오랜 시간이 걸립니다.

하지만 무설치 버전으로 설치하지 않을 수 있고, 미리 블로그 스킨 등의 설정을 받아놓을 수 있습니다.

Windows 라이브 라이터, 무설치 버전 만들기

방법은 매우 간단합니다. C:\Program Files (x86)\Windows Live\Writer에 설치된 라이브 라이터 폴더를 찾아갑니다.

해당 폴더를 아무 곳에나 복사합니다.

그 다음 UserData 폴더를 만듭니다. 간단합니다.

그 다음 실행하면 됩니다. 간단하죠? 더 귀찮은 분들을 위해 압축된 버전을 올립니다.
