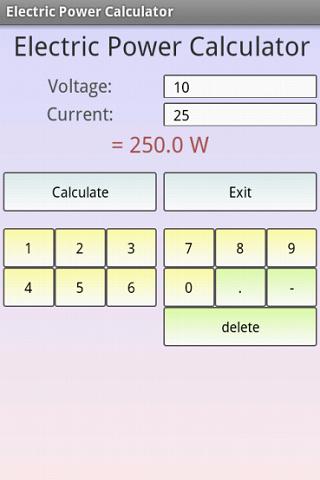

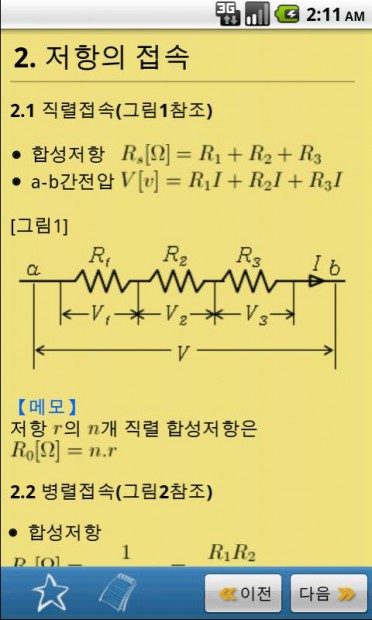

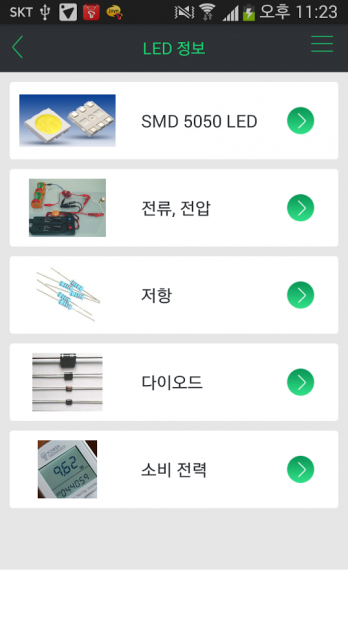

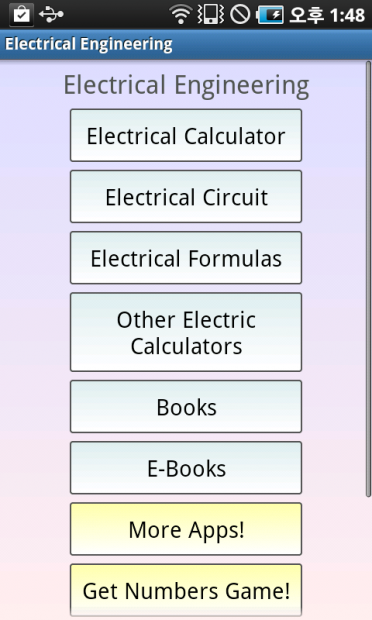

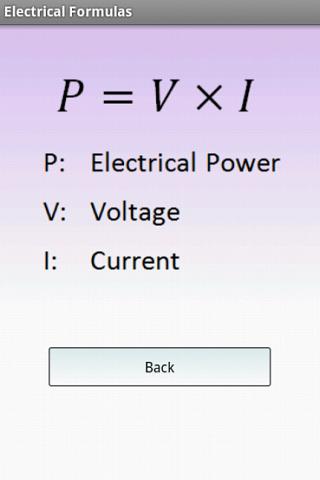

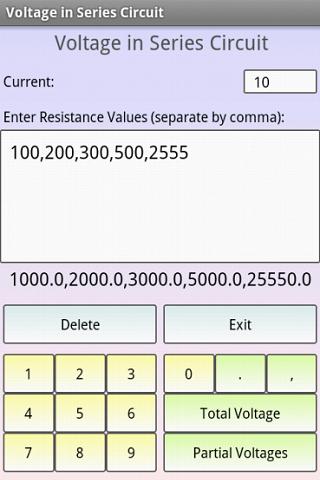

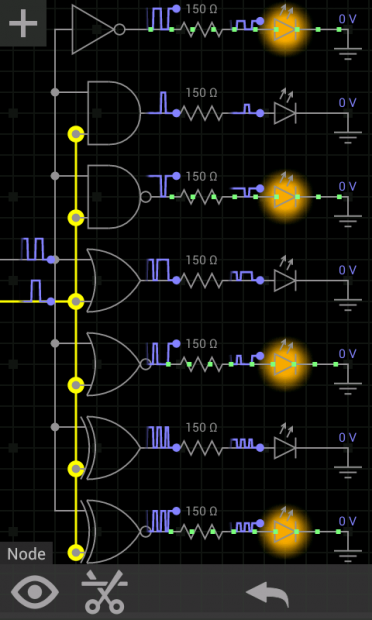

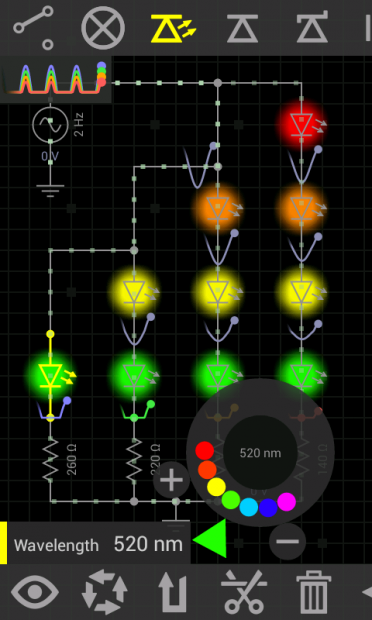

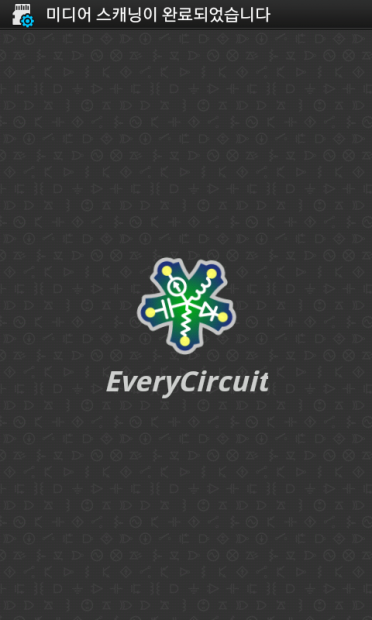

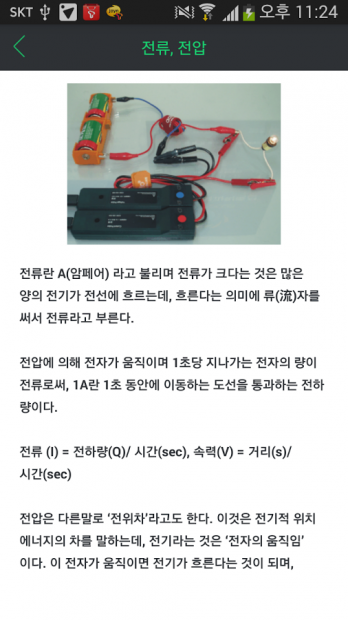

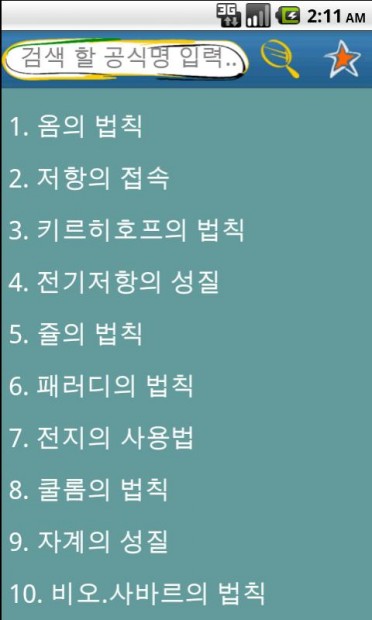

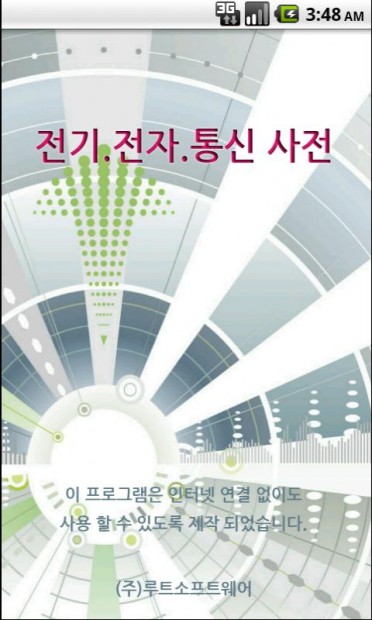

각 어플은 전기, 전자를 공부하기 위해 꼭 알아야 하는 내용과 초급자 기준의 내용을 담고 있습니다.

안드로이드 어플 기준으로 소개 되었스며 무료 버전만 소개해드리겠습니다.

디바이스마트 바로가기

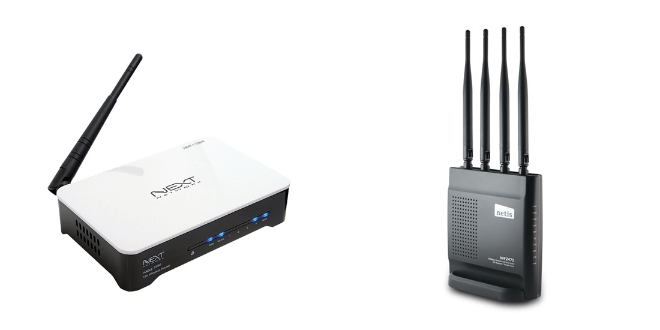

와이파이 Wi-Fi

출처 :  http://terms.naver.com/entry.nhn?docId=300477&cid=389&categoryId=2638

[네이버 지식백과] 시사경제용어사전, 기획재정부, 2010.11, 대한민국정부

쉽게 와이파이를 증폭시키는 방법입니다. (위 방법을 따라 하실 땐 꼭 장갑을 착용하여 안전하게 작업하시기 바랍니다.)

쿠킹호일, 알루미늄 도시락 등 알루미늄이 들어간 제품을 이용해 여러 방법 와이파이 신호를 증폭시킬 수 있습니다. 이 방법으로 많은 사용자가 효능을 봤다고 하지만, 한 안테나 디자인 엔지니어는 “이 방법이 틀리다고 말할 수는 없지만, 좀 더 신중해야 한다”며 “차라리 좀 더 큰 와이파이 부스터 사용을 권장한다”고 합니다. 위 증폭 방법은 파라볼라 안테나와 같은 원리라고 합니다.

파라볼라안테나

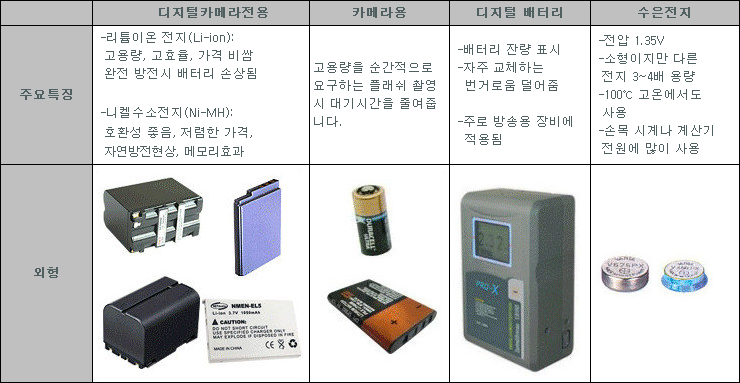

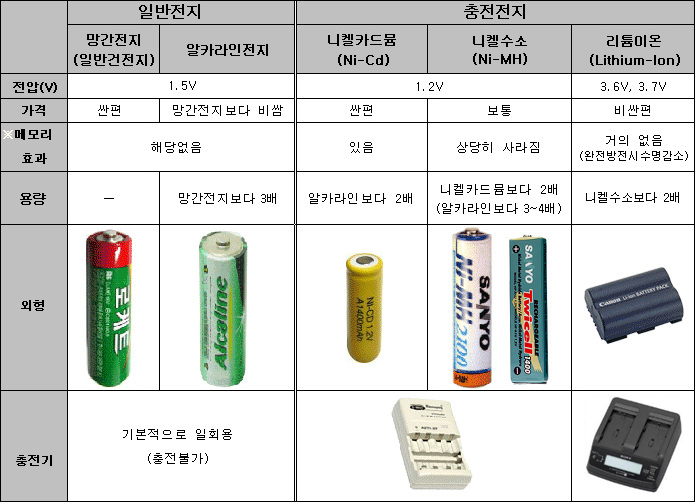

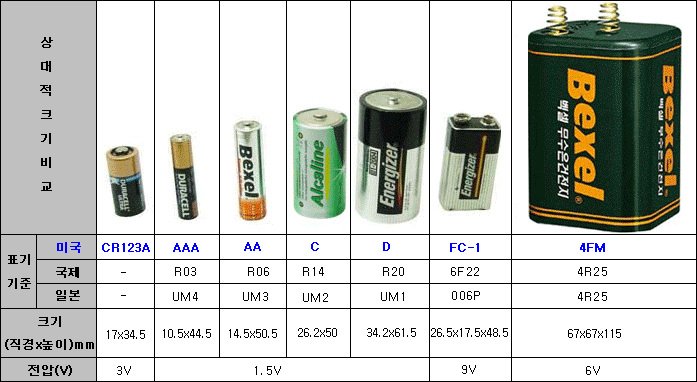

1차 전지
-한 번 사용하고 버리는 전지

2차 전지
-화학 에너지를 전기 에너지로 바꿔 여러 번 충전하여 사용할 수 있는 전지
-납 축전지, 니켈 카드뮴(Ni-Cd) 전지, 니켈 수소(Ni-Mn) 전지, 리튬 이온 전지, 리튬 폴리머 전지 등

납 축전지
-납(Pb)과 황산을 사용한 2차 전지
-주로 자동차용 배터리로 많이 사용

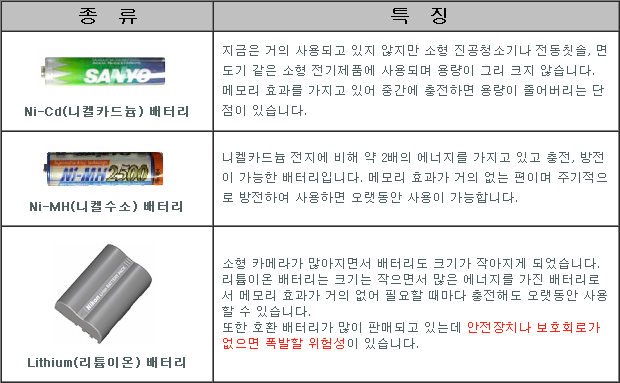

니켈 카드뮴(Ni-Cd) 전지
-니켈과 카드뮴을 사용한 2차 전지, 기전압 1.2V
-전압은 1.2V로 낮으나 저항이 작아서 큰 전류를 필요로 하는 제품에 쓰임

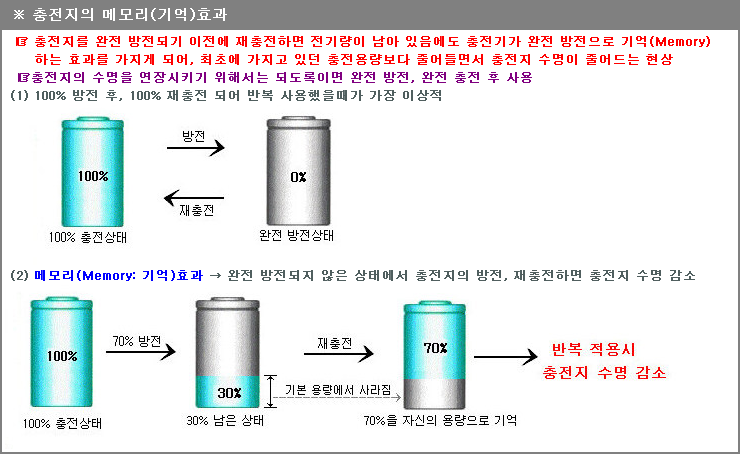

-전지 자체로 메모리 효과가 있어서 충분히 방전하지 않고 충전을 반복하면 전체 용량이 떨어짐

니켈 수소(Ni-MH) 전지
-니켈과 수소흡장합금을 사용한 2차 전지, 기전압 1.2V
-니켈 카드뮴 전지보다 무게가 가볍고 같은 용적에 30% 더 큰 용량을 저장할 수 있음
-메모리 효과가 없어서 수시로 충전해도 무방

출처 : http://blog.naver.com/behappydw?Redirect=Log&logNo=114551121

출처 : http://blog.daum.net/frei77/14439478

실생활 가장 많이 접하는 스마트폰, 태블릿PC 배터리에 대해 조금 더 자세하게 알아보겠습니다.

1991년 소니에서 최초로 사용화되기 시작한 리튬 이온 배터리는 외부 전원을 이용해서 충전할 수 있는 2차 전지의 일종입니다. 리튬 이온 전지는 출력 전압이 3.7V로 이전에 사용되던 Ni-Cd(니켈 카드뮴, 1.2V), Ni-MH(니켈 수소, 1.5V)보다 전압이 3배 정도 높을 뿐만 아니라 높은 에너지 밀도, 우수한 보존성 및 긴 라이프 사이클 등 많은 장점을 지니고 있어 노트북 컴퓨터, 디지털카메라, 캠코더, 핸드폰 등 개인용 모바일 기기에 폭넓게 적용되고 있습니다.

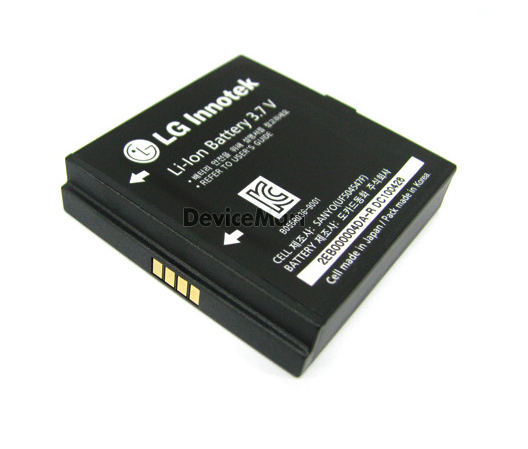

 LG 3.7V 배터리 팩 Li-lon 2480mAh

▶장점
- 높은 에너지 저장 밀도 : 같은 크기에 더 큰 용량
- 높은 전압, 3.7V : Ni-Cd, Ni-MH 등에 비해 3배
- 뛰어난 온도 특성 : -55ºC~85ºC 사이에서 사용 가능
- 수은 같은 환경을 오염시키는 중금속을 사용하지 않음
▶단점
- 전해질이 액체로 누액 가능성과 폭발의 위험이 있음

리튬 폴리머 배터리는 리튬 이온 배터리의 뛰어난 성능은 그대로 유지하면서 폭발 위험성이 있는 액체 전해질 대신 화학적으로 가장 안정적인 polymer(고체 또는 젤 형태의 고분자 중합체) 상태의 전해질을 사용하는 배터리입니다.
폴리머 전해질을 사용하고 있어 누액과 폭발의 위험성이 없을 뿐만 아니라, 3mm 정도의 얇은 두께와 소형으로 제작하는 것도 가능해 디자인 특성이 매우 뛰어납니다. 최근 들어 모바일 기기의 디자인이 중시되면서 MP3, 핸드폰, 스마트폰, 태블릿PC 등 대부분의 모바일 기기에 채택되고 있으며 빠르게 그 활용 분야를 넓혀가고 있습니다.

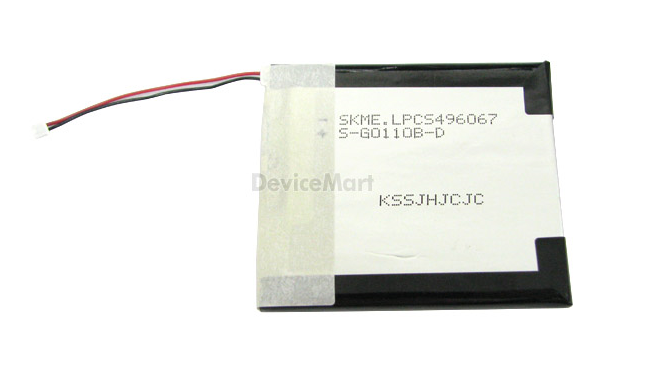

LPCS496067-PCM(3.7V 2050mA)

▶장점
- 높은 에너지 저장 밀도 : 같은 크기에 더 큰 용량
- 높은 전압, 3.7V : Ni-Cd, Ni-MH 등에 비해 3배
- 수은 같은 환경을 오염시키는 중금속을 사용하지 않음
- 폴리머 상태의 전해질 사용으로 높은 안전성
- 다양한 형상의 설계 가능
▶단점
- 제조공정이 복잡하여 가격이 비쌈
- 폴리머 전해질로 액체 전해질 보다 이온의 전도율이 떨어짐
- 저온에서의 사용 특성이 떨어짐

출처 : http://blog.naver.com/behappydw?Redirect=Log&logNo=114551121

 디바이스마트 각종 배터리(battery) 둘러보기

<<모든 글의 출처 : http://binworld.kr/13 >>

1. 브레드보드란 무엇일까요!?!?

2. 브레드보드 사용방법은!?!?

브레드보드를 처음 사용하는 사람이면 저 브레드보드의 구멍들이 모두 같아 보일 것입니다.  하지만 브레드보드에 내부에 금속이 있는데 각기 다르게 세로방향 가로방향으로 배치되있어서 꼽는 방법이 있습니다. 일단 브레드보드의 내부 연결 구조부터 살펴봅시다.

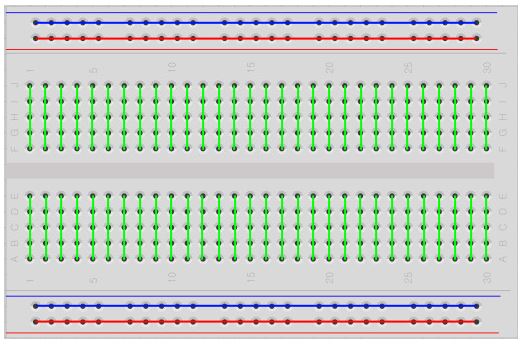

사진의 브레드보드 위쪽과 아래쪽을 보시면 파란색 선과 빨간색 선이 지나가는 부분이 있는데, 그 부분을 (버스)부분이라부르며, 빨간색은 + 파란색은 – 전원 선을 연결합니다.
그리고 중간에 초록색선을 보시면 세로로 5칸씩 구멍이 있는데 이 부분을 (IC영역/부품영역)이라고하며,  부품영역에 위 아래로 5칸씩 되있는데 이 것은 위 아래 서로 5칸씩 격리되어있고 위에 5칸 아래 5칸은 서로 전기가 통하지 않습니다.(이 부분에 부품을 꽂습니다.)

중요!!  위 사진의 빨간색, 파란색, 초록색으로 표시해 두었는데 이 것은 선방향을 따라 브레드보드 내부에 스트립(금속)으로 연결되어 있다는 뜻으로 이 점을 주의하여 부품을 꽂아주시면 됩니다..^^

3. 브레드보드 조립방법^^

각각의 부품은 정해진 연결 이외에는 브레드보드 내부에서 합선이 되지 않도록 연결해야 합니다.
그럼 각각의 부품의 조립법을 사진을 통해 보여드리겠습니다..^^

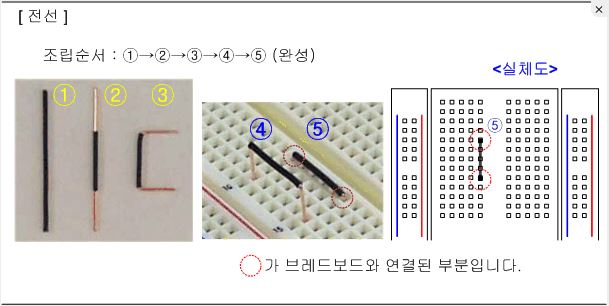

1. 전선 조립하기

전선은 직접 만들어 쓰는 방법과 저희 디바이스마트의 판매되고있는 브레드보드 전용 전선으로 쉽게 제작이 가능합니다.

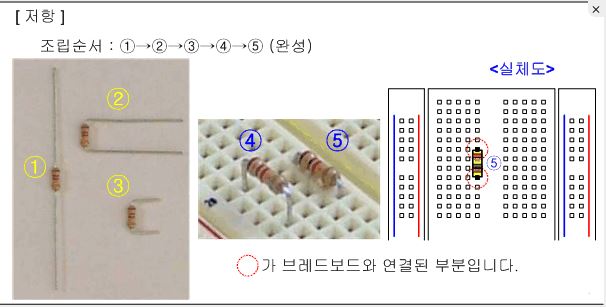

2. 저항 조립하기

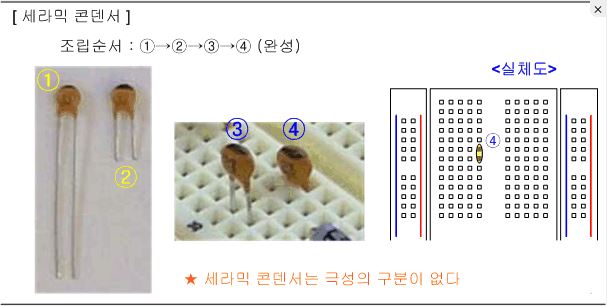

3. 세라믹 콘덴서 조립하기

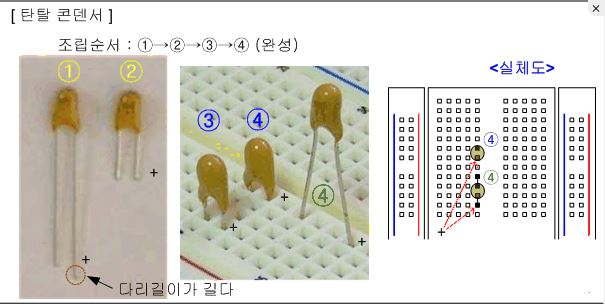

4. 탄탈 콘덴서 조립하기

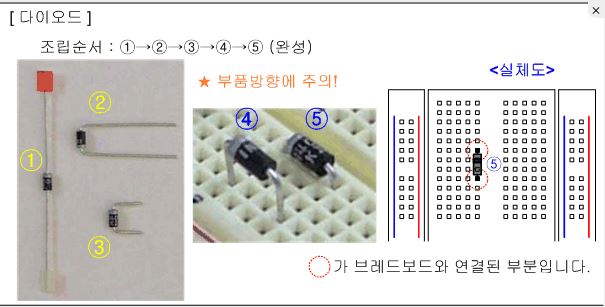

5. 다이오드 조립하기

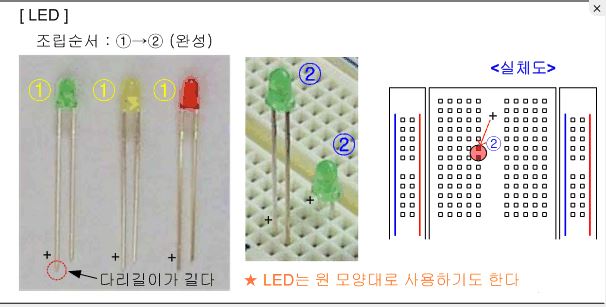

6. LED 조립하기

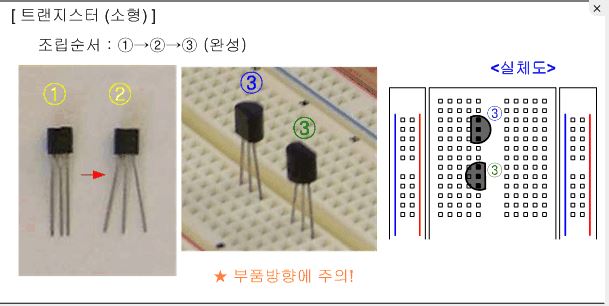

7. 트랜지스터 조립하기

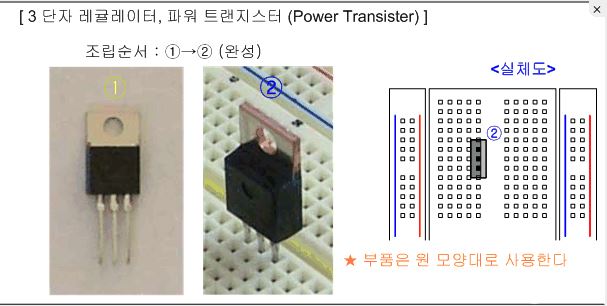

8. 대형 트랜지스터 조립하기

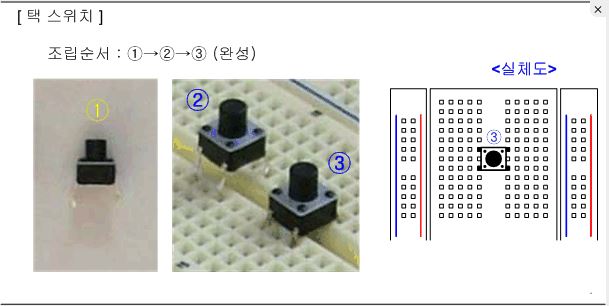

9 푸쉬 스위치 조립하기

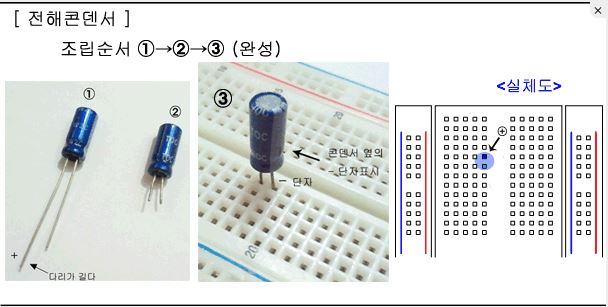

10. 전해 콘덴서 조립하기

4. 브레드보드 프로그램으로 예제를 만들어볼까요?!?!

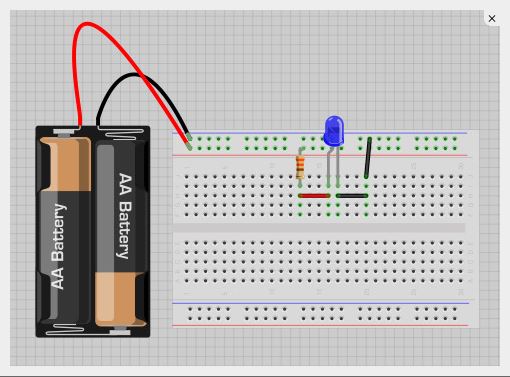

사용하는 브레드보드 툴은 Fritzing 이라는 프로그램입니다. 이 프로그램은 아두이노로 미디어아트나 예술을 하는 사람들을 위해 만들어진 프로그램입니다. 그래서 브레드보드를 잘 모르는 사람도 쉽게 사용 할 수 있도록 만들어져 있고, 없는 부품은 추가로 만들어 넣을 수 있습니다. 그럼 Fritzing  프로그램으로 간단하게 LED에 불을 밝혀보도록 하겠습니다.

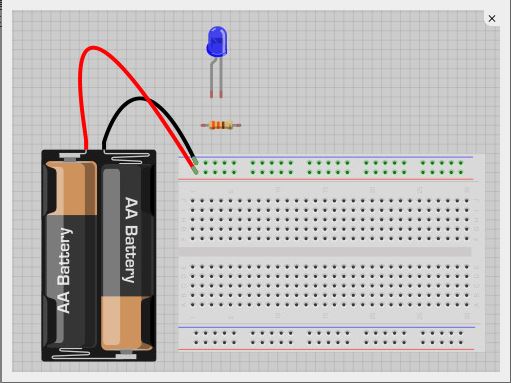

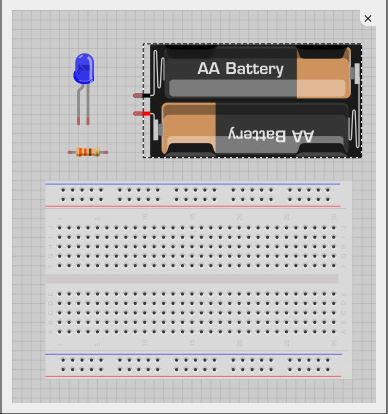

1. 필요한 부품을 준비합니다. (저항, LED, 건전지, 전선)

2. 건전지를 연결합니다.
[브레드보드의 빨간색 부분에 + (건전지 빨강) 파란색부분에 - (건전지 검정)]

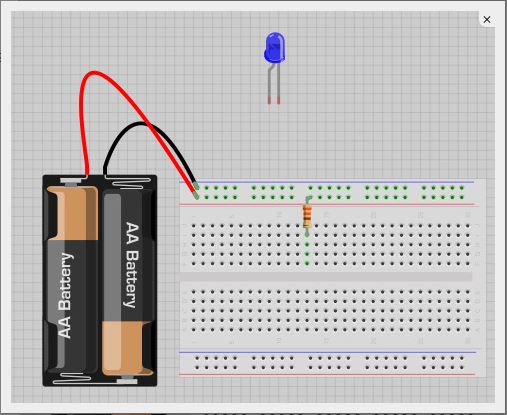

3. 저항을 적당한 위치에 조립합니다.

4. LED를 적당한 위치에 조립합니다.

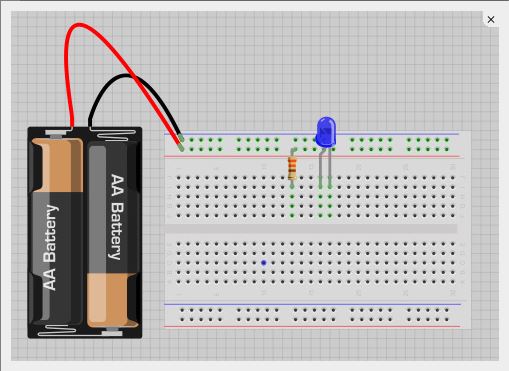

5. 배선을 해줍니다.

6. 전류의 흐름을 살펴보도록 하겠습니다.

브레드보드 안에서 절류가 흐르는 부분을 노란색으로 표시한 것입니다.
보시는것과 같이 +에서 출발해서 저항을 통해 흘렀다가 빨간선을 거쳐 LED의 불을 켜고 검은색선을 거쳐 -로 흐르며 정상적으로 작동이 되고 있습니다.
사용법에 익숙해지면 간단한 회로는 대부분 브레드보드로 꾸밀 수 있게 됩니다..^^
여러분도 이 프로그램을 다운받아 차근차근 실습을 해보시면 쉽게 만드실 수 있을것입니다..^^

7. 실제로 브레드보드에 만들어보기

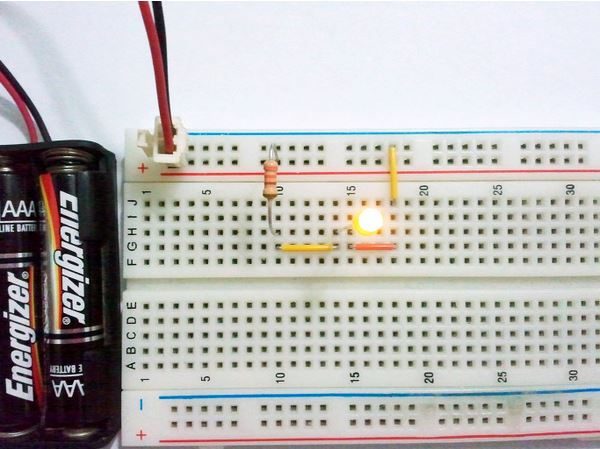

실제로 Fritzing에서 설계했던 것처럼 브레드 보드에 만든 사진입니다. 정상적으로 동작하시는걸 보실 수 있습니다.
어떠신가요? 여러분도 전문적인 것만 아니면 쉽게 따라하실 수 있을 것입니다. 한번 해보시길 적극 추천드립니다..^^

그럼 『내가 바로 초보자다!! – 브레드보드편』을 마치도록 하겠습니다. 모두 좋은 하루 되십시오..^^

내가 바로 초보자다!! 시리즈 보기⊙▼⊙v

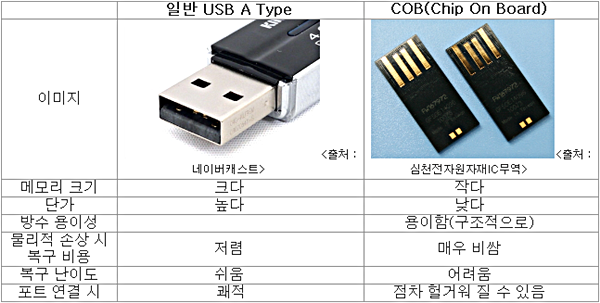

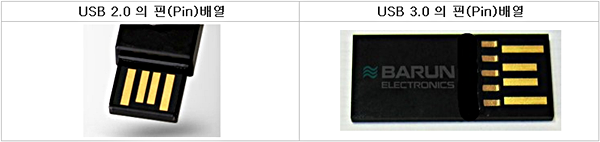

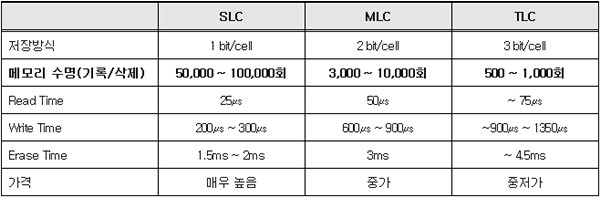

주로 데이터를 기록하여 휴대하고 다니는 플래시 메모리(USB, 메모리 카드 등)에 대해 알아보도록 하겠습니다.

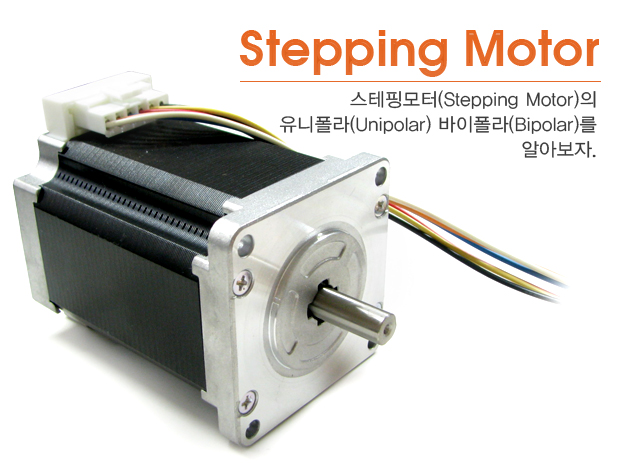

스테핑모터는 step 상태에서 pulse에 순서를 부여하여 주어진 펄수 수에 비례한 각도 만큼 회전하는 모터를 말한다.

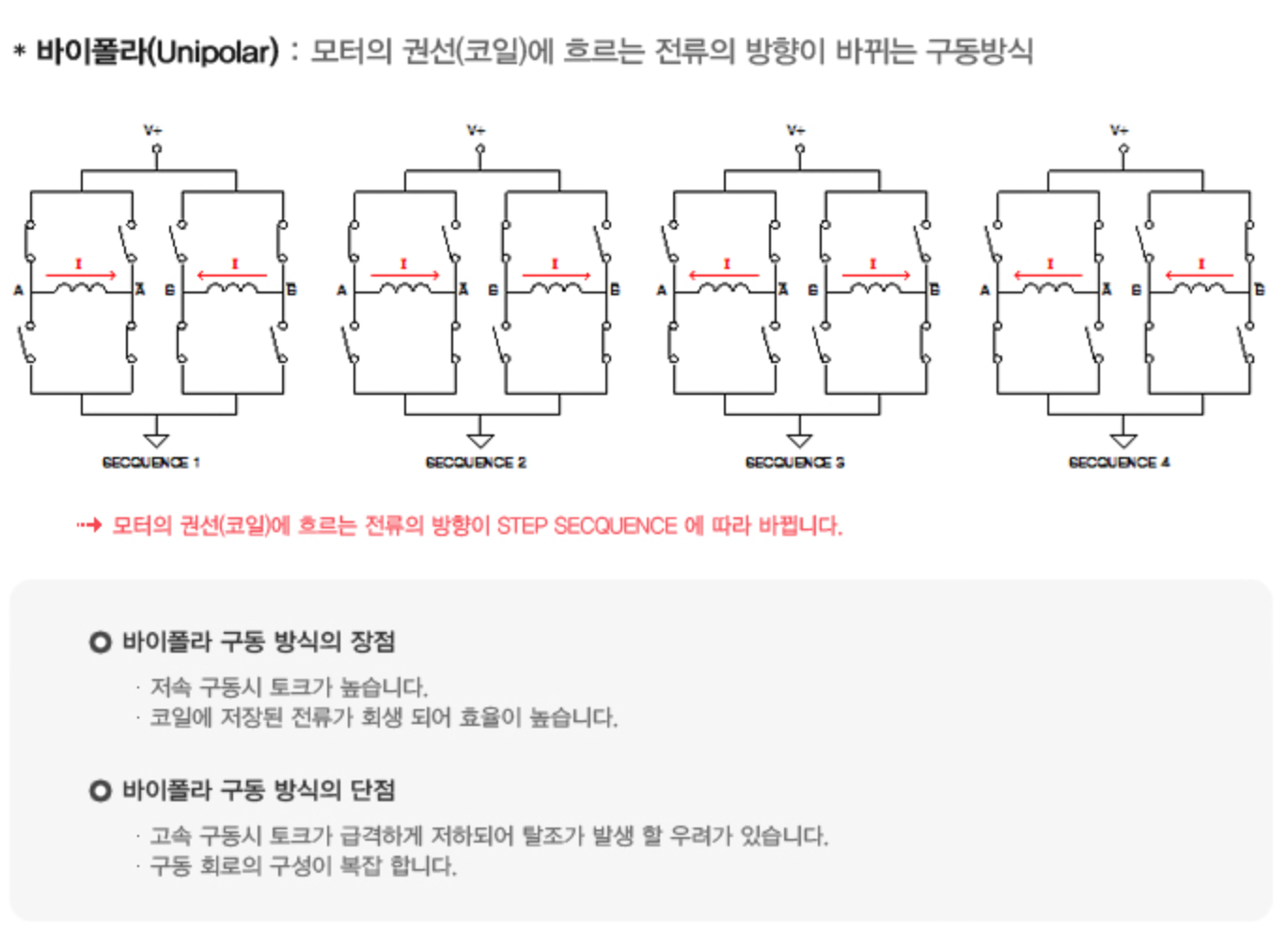

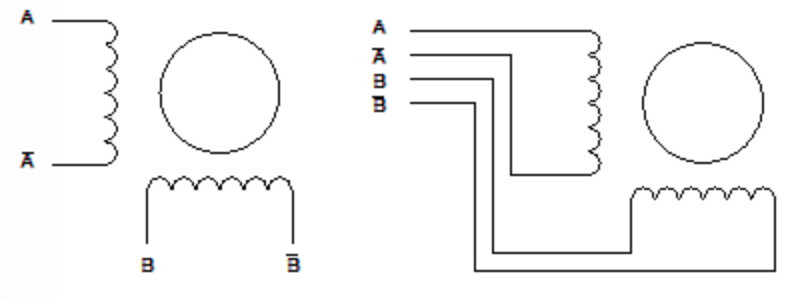

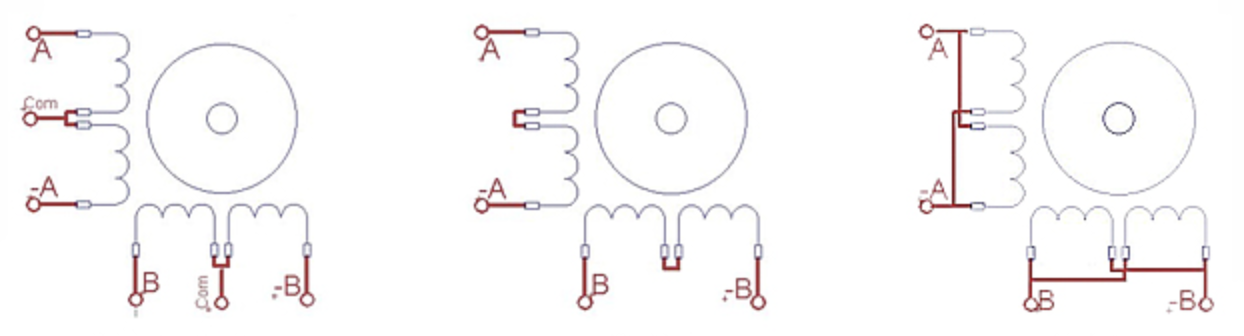

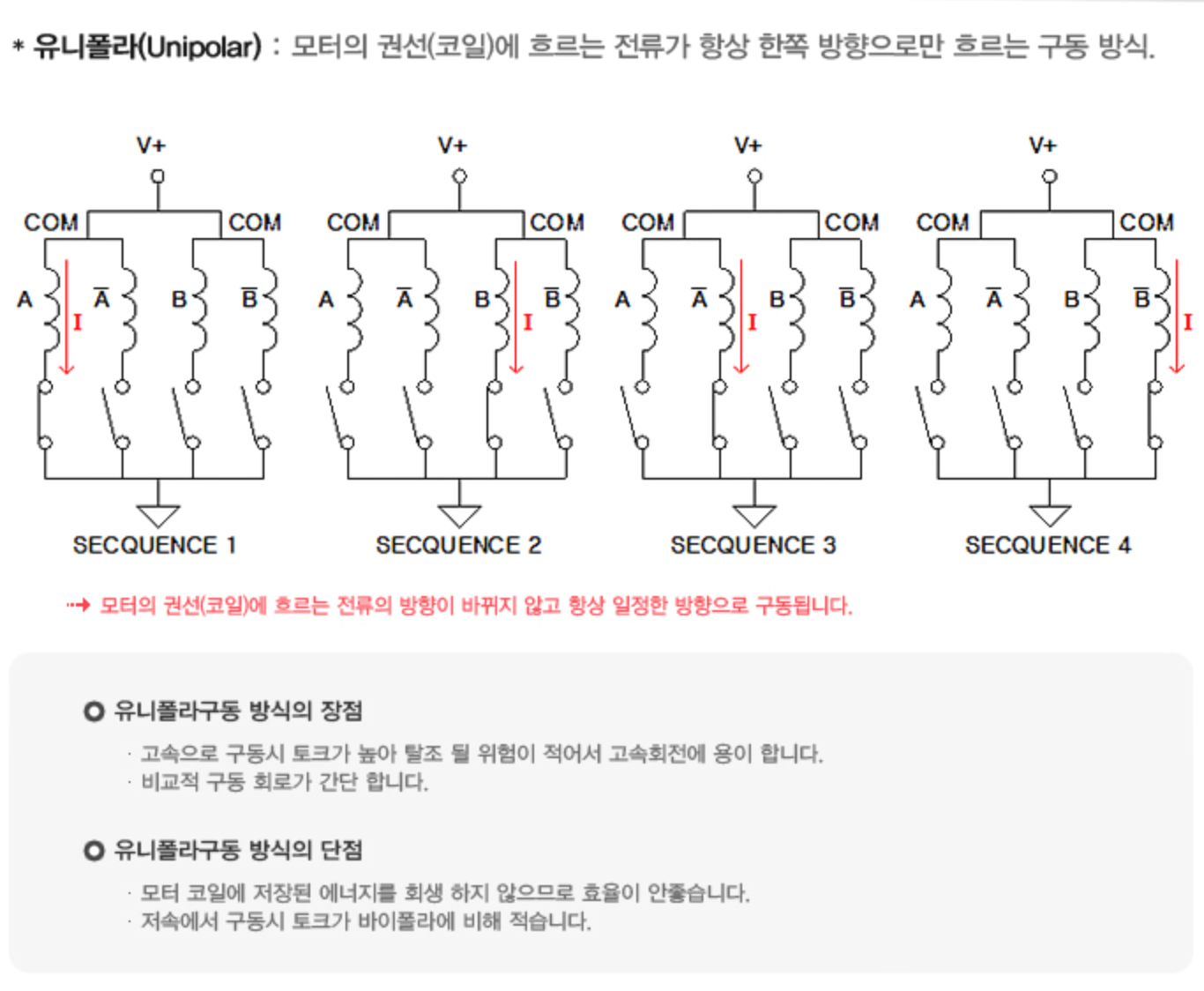

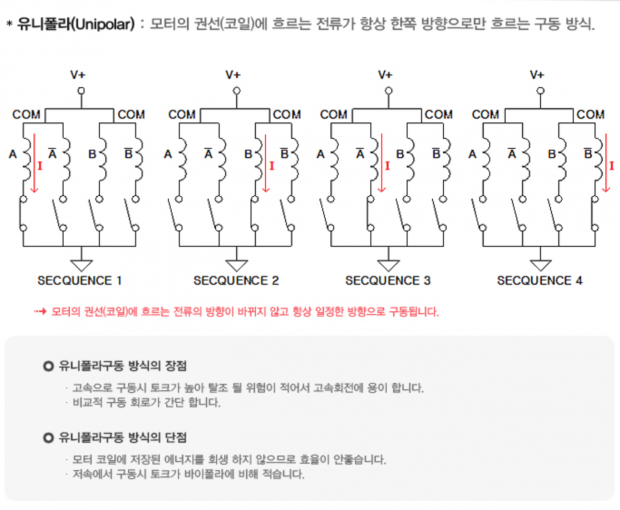

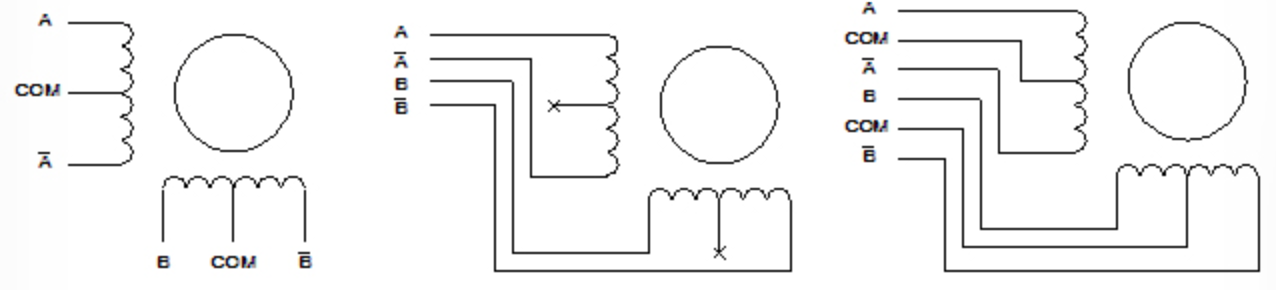

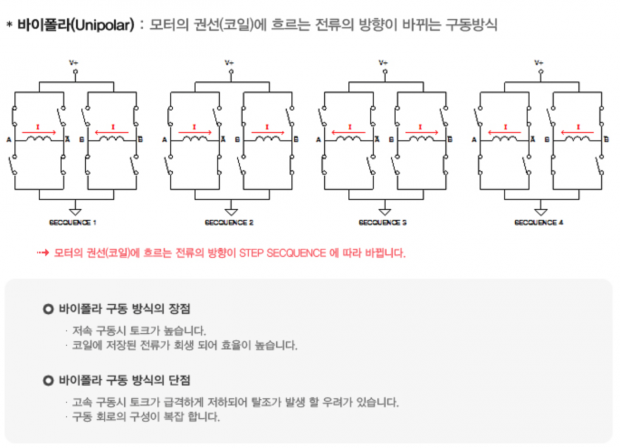

유니폴라와 바이폴라의 차이점은 2개이상의 상을 구성해야 하는데, 바이폴라는 권선에서 바로 전원선이 나오며 유니폴라는 권선 정중앙에서 하나씩 2개의 전선이 나옵니다. 2상 의 경우 유니폴라는 바이폴라다 선이 2개 더 많은 이유입니다.

LED 의 종류는 DIP,SMD 를 합하여 여러가지 종류가 있습니다. 그 중 보편적으로 많이 사용되는 LED를 소개합니다. LED는 색상과 와트(W)급에 따라서 필요로 하는 전압/전류가 틀려지게 됩니다. 한두개의 LED 사용에는 큰 문제가 안되지만 여러개의 LED를 사용할 때에는 반드시 안정적이며 올바른 입력값을 사용해야 합니다.  이는 LED 수명에 있어서 가장 중요한 부분이며 발열로 인한 다른 손상이 생겨날 수 있기 때문입니다.  아래 이미지는 DIP 타입으로 많이 사용되는 LED 상품구성입니다.

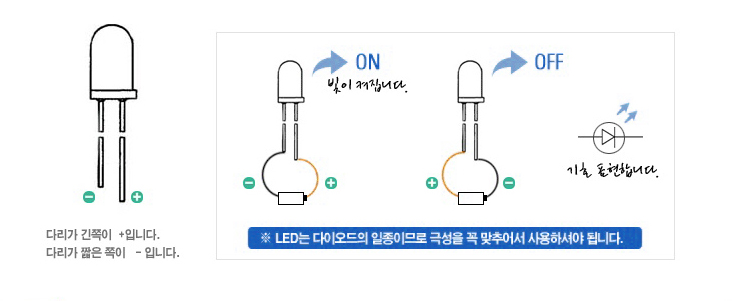

LED의 다리는 조금 차이가 있습니다. DIP 타입의 경우 규격으로써 조금 긴쪽이 양극(+) 이 됩니다. 다이오드 내부 생김새는 색상에 따라서 틀려질 수 있기 때문에 다리 길이를 보고 극성을 확인하여 사용합니다. 극성이 틀릴경우 허용 역전류를 넘는다면 LED가 파손됩니다.

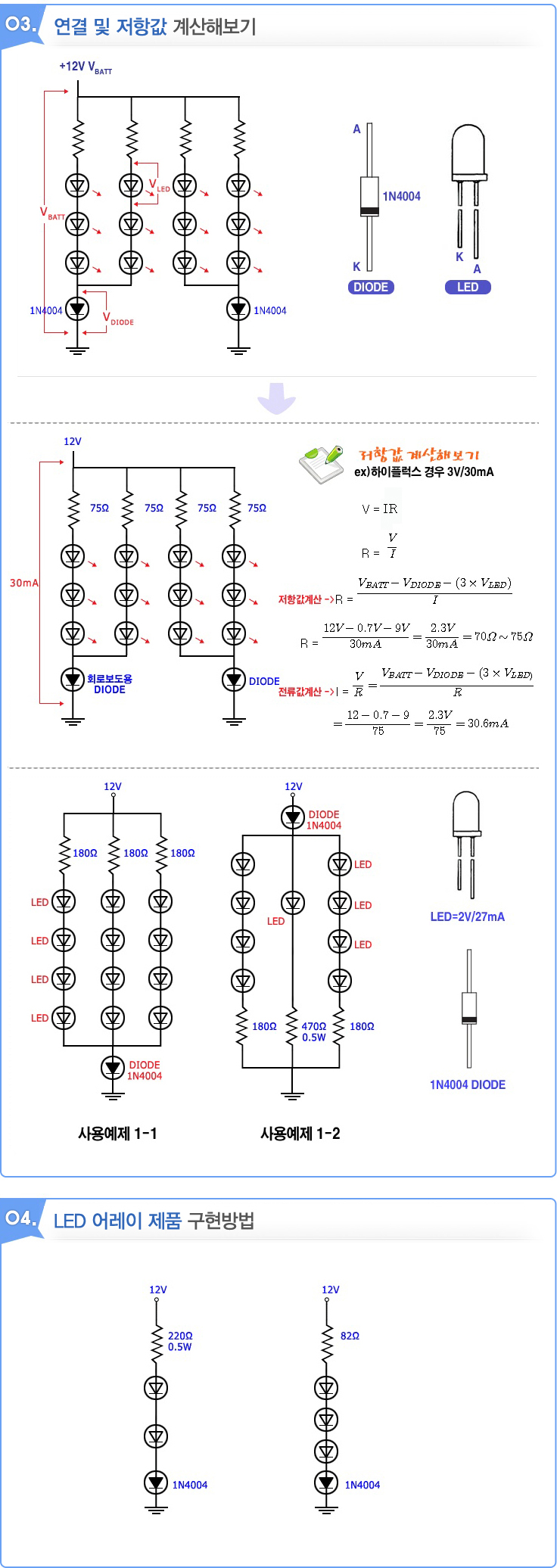

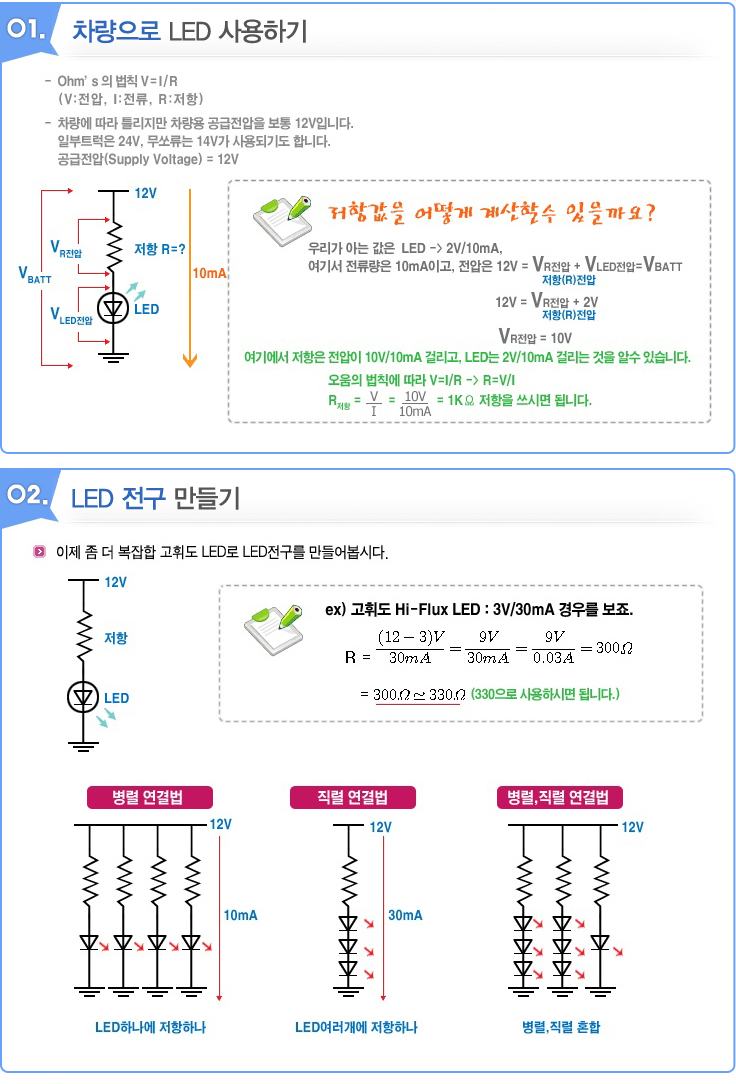

LED를 여러개를 사용 할 때에는 사용할 수량과 직렬/병렬 연결을 생각하여 배열/회로 를 생각합니다. 직렬의 경우 전압(V)가 직렬 수량만큼 더해주고, 병렬의 경우 전류(A)를 더해주면 되는데요. 예를 들면 3V 20mA LED를 1줄에 3개 횡2줄 을 만든다면? 1줄 에는 직렬 LED가 3개이므로 9V 20mA 가 되며, 병렬 1줄이 더있다면 9V 40mA 가 됩니다. 12V 입력시 저항 연결은 다음계산을 통하여 구합니다. (12-9)÷0.04=75Ω 또는 근사치의 저항을 사용하면 됩니다.

1. 엑셀의 대하여 알아보자

<< 출처 : http://dreamzelkova.tistory.com/entry/Excel-%EC%97%91%EC%85%80? >>
첫번째 주제로 엑셀의 대하여 짧게 알아보도록 하겠습니다. 엑셀 단축키만 달랑 적어놓으면 볼품없잖아요..ㅎ
약간의 재미를 위해 엑셀의 탄생배경과, 엑셀속에 있는 메뉴들의 대해서 알아보도록 하겠습니다.

1. 엑셀이란

미국의 컴퓨터 소프트웨어 회사인 마이크로소프트사에서 개발한 윈도 환경의 퍼스널컴퓨터(personal computer)와 매킨토시(Macintosh) 컴퓨터용의 스프레드시트 프로그램입니다.
1985년 초기 버전을 개발한 뒤 잇따라 성능을 향상시켜왔으며, 엑셀은 윈도 환경에서 사용자의 그래픽 환경을 제공하는데 스프레드시트 기능을 비롯해 매크로, 그래픽, 데이터베이스 기능과 지도,차트 작성 등 통합 문서작성에 필요한 기능을 하나의 소프트웨어에서 다룰 수 있는 최초의 통합형 표계산 소프트웨어 입니다.

※ 여기서 잠깐!!

스프레드시트란??  여러 가지 도표 형태의 양식에 계산, 표기되는 사무업무를 자동으로 표계산 프로그램으로 계산기와 계산용지 등이 통합되어 연산 및 표를 작성하고 그래프를 그리는 소프트웨어를 말합니다.

2. 엑셀의 기능

엑셀의 기능에 대하여 알아보도록 하겠습니다. 엑셀에는 여러가지의 메뉴들 속에 또 다른 메뉴들이 많이 존재하는데요. 그림을 통하여 짧게 알아보도록 하겠습니다.

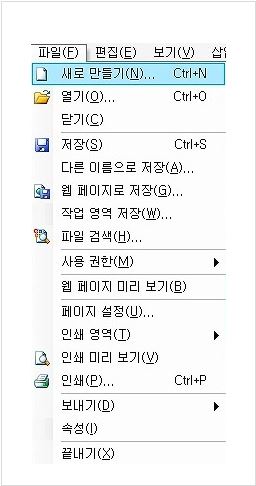

1. 파일 메뉴
파일 메뉴는 기본적으로 파일을 관리하거나 인쇄에 관련기능들이 들어있습니다.

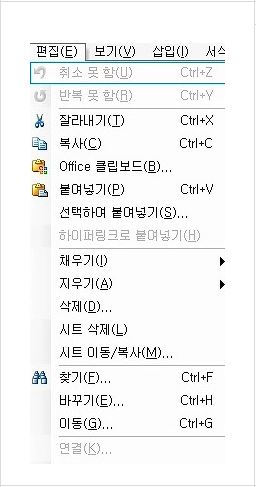

2. 편집메뉴
편집 메뉴는 기본적인 복사, 이동, 삭제 등의 편집 기능을 제공하는 메뉴입니다.





























3. 보기메뉴
보기 메뉴는 화면구성을 변경할 때 사용합니다. 작업창에 도구상자의 표시 유무를 결정할 수 있습니다.

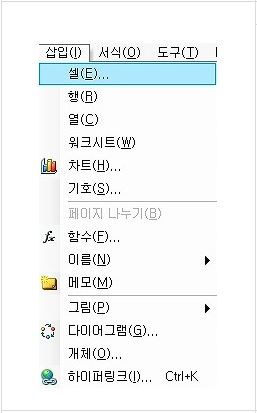

4. 서식메뉴
서식 메뉴는 기본적으로 행, 열 삽입 및 이미지 삽입, 차트 삽입, 개체 삽입 등의 기능을 제공합니다. 뿐만 아니라 엑셀이라 할 수 있는 함수 작업을 위한 함수 마법사 기능을 제공합니다.























5. 도구메뉴
도구 메뉴는 [옵션]메뉴를 통해 엑셀의 전체 환경을 설정할 수 있으며, [수식 분석]을 통해 수식을 참고하는 셀을 추적하여 수식들의 연관관계 및 문서 보호 등의 다양한 기능을 제작합니다.



























6. 데이터메뉴
데이터 메뉴는 엑셀의 데이터를 레코드와 필드로 구분하여 정렬하거나 검색하는 기능을 제공합니다. 또한, 피벗테이블/피벗 차트 보고서 기능을 통해 필요한 데이터만을 대상으로 값을 분석하거나 재구성할 수 있으며, XML기능을 이용하여 인터넷에서 데이터 표현의 표준이 되고 있는 XML문서를 읽어와 작업할 수 있도록 했습니다.





















7. 창메뉴
창 메뉴는 여러 개의 엑셀 파일을 함께 작업할 때 윈도우를 어떻게 보여줄 것인가에 대한 기능과 틀 고정을 통해 제목에 해당되는 행이나 열을 고정시켜 입력하며, 데이터를 검색하면서 제목을 참조할 수 있도록 하는 기능을 제공합니다.













8. 도움말메뉴
도움말 메뉴는 엑셀의 버전 정보뿐 아니라 엑셀에 대한 온라인 및 오프라인의 도움말을 제공하는 메뉴입니다.

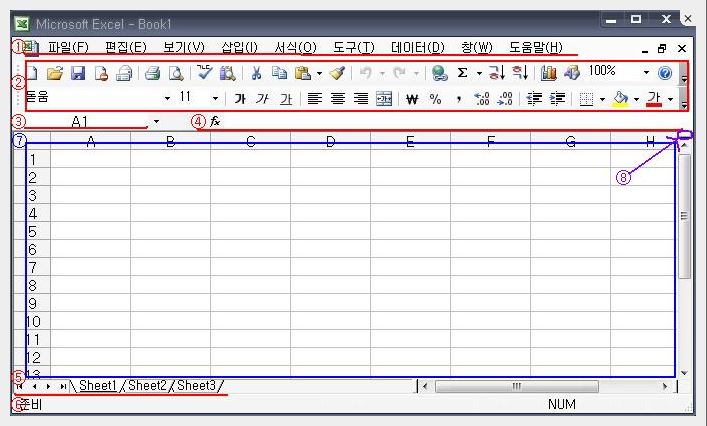

3. 엑셀의 화면구성

① 메뉴표시줄
파일메뉴부터 도움말 메뉴까지 엑셀에서 사용되는 모든 기능에 대한 메뉴를 가지고 있습니다.

② 도구 모음줄
일반적으로 메뉴 중 가장 빈번하게 사용되는 메뉴를 주제별로 묶어 놓아 쉽게 선택하여 쓰도록 구성되어 있습니다.

③ 이름상자
이름 상자는 현재 데이터를 입력하고자하는 셀 포인터가 놓여 있는 곳의 셀 주소나 셀 이름이 표시되는 곳이며, 특정 셀의 내용을 수정 및 입력이 가능합니다.

④ 수식입력줄
수식 입력줄은 현재 선택된 셀의 내용이나 수식을 표시하는 영역입니다. 또한 수식 줄에서 바로 셀의 내용을 수정 및 입력이 가능합니다.

⑤ 시트탭
시트탭은 현재 열려있는 엑셀 통합문서에 포함되어 있는 시트들이 나열된 곳으로 시트의 이름과 위치, 현재 활성된 시트를 알 수 있습니다. 시트의 이동, 복사 및 삭제와 같은 작업을 수행할 수 있습니다.

⑥ 상태표시줄
현재 수행된 프로그램의 상태를 표시하는 영역입니다. 입력상태와 키 설정 상태를 나타내줍니다.

⑦ 위크시트
실제 데이터를 입력하고 모든 개체들을 표현하는 영역으로 엑셀작업을 위한 기본 영역입니다.

⑧ 분할상자
시트의 영역이 넓어 한 영역으로 볼 수 없을 경우 한 개의 시트에 대해 서로 다른 영역을 볼 수 있도록 해줍니다.

2. 엑셀의 단축키

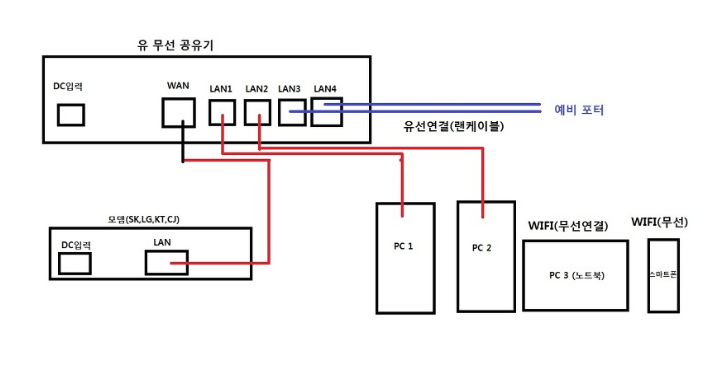

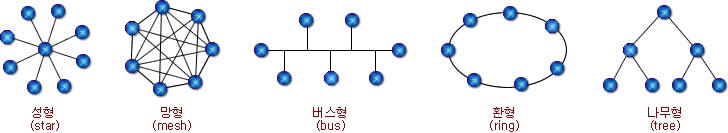

1. 랜(LAN)의 이해!

2. 랜 케이블에 대해서

그럼 이제 가정, 회사나 일상적인 곳에서 가장 많이 사용하는 UTP 케이블에 대해서 알아보도록 하겠습니다.

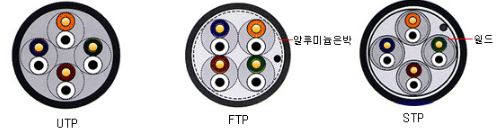

3. UTP 케이블이란?

4. UTP 케이블의 제작방법

<< 출처 : http://cafe.daum.net/comarchi/HI5G/3?docid=386013660&q=%B7%A3%C4%C9%C0%CC%BA%ED%C0%C7%20%C1%BE%B7%F9&re=1 >>
그럼 UTP케이블의 제작방법을 그림으로 쉽게 알려드리겠습니다.

▶ UTP케이블의 제작 방법

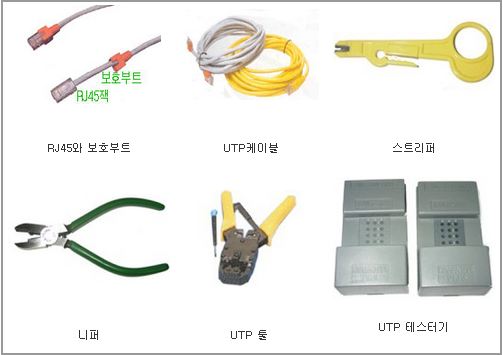

1. 다음과 같은 재료와 공구를 준비합니다.

2. 크로스 케이블과 다이렉트 케이블 중 어떤 것을 만들지 결정하고 UTP케이블을 알맞은 길이로 자른 후 그림과 같이 피복을 벗겨냅니다.
3. 색상별로 꼬여있는 선을 풀어 놓습니다.

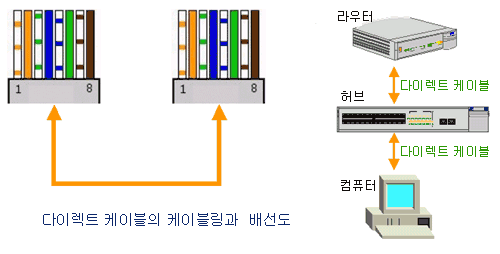

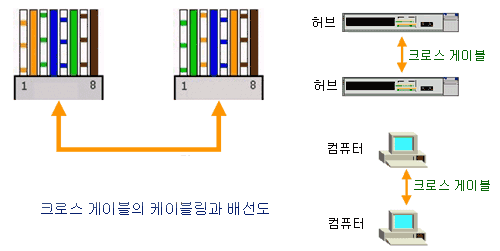

4. 풀은 선을 그림과 같이 (흰주, 주황, 흰녹, 파랑, 흰파, 녹, 흰갈, 갈색)의 순서대로 반듯하게 펴 놓습니다. 다이렉트 케이블일 경우 다른 한쪽도 똑같이 방법으로 제작하면 되고, 크로스 케이블일 경우 다른 한쪽을 (흰녹, 녹, 흰주, 파랑, 흰파, 주황, 흰갈, 갈색)으로 제작합니다.
5. 펴놓은 선을 사진과 같이 모은 후 니퍼로 끝을 일직선으로 자릅니다.
6. RJ45잭의 평평한 부분을 위로 하여 사진과 같이 끝까지 힘을 주어 끼워 넣습니다. (끝 선이 맞지 않으면 불량 상태가 됩니다.)
7. UTP 툴에 끼우고 꽉 눌러스 고정시킵니다.
8. 케이블이 잘 만들어 졌는지 테스터기로 확인해 봅니다. (위 준비된 Tester형식인 경우 보편적으로 Tester의 중간포트인 568B 포트에 넣으면 1,2,3,4 번으로 램프가 점멸되며, Cross Cable인 경우 한쪽은 1,2,3,4 다른쪽은 1,3,2,4로 점등됩니다.)

그림을 보면서 만드니 어떤가요?? 쉬우신가요??ㅎㅎ 학교도 통신관련 과를 나왔고, 군대도 통신병을 나와..
진짜 많이 만들었었는데..ㅎ 사회에 나오니 거의 만들일이 없긴 하지만.. 가끔 집에서 인터넷이 안되서 확인해 보았는데 선 문제인거 같아 고친적은 몇 번있었습니다..ㅎ 그러니 만드는법을 알아두면 참 좋겠죠?? 여러분도 이 글을 보면서 UTP를 케이블을 만들어보세요..ㅎ 은근히 재미있답니다..ㅎ

그럼 이상으로 『내가 바로 초보자다!! – UTP 랜 케이블편』을 마치도록 하겠습니다.
이제 온도차가 심한 가을이 왔습니다. 감기 조심하시고, 매일매일 좋은 하루 되시길 빌겠습니다..^^
