SparkFun

SparkFun Thing Plus – RP2040 출시

마이크로 컨트롤러 개발 보드 및 브레이크 아웃 보드 전문 제조업체인 스파크펀 (SparkFun)에서 SparkFun Thing Plus – RP2040 제품을 새롭게 출시하였다. 해당 제품은 Raspberry Pi Foundation의 RP2040 마이크로컨트롤러를 특징으로 하고 디지털 인터페이스를 갖춘 저가의 고성능 보드이다. RP2040에는 2개의 ARM Cortex-M0+ 프로세서와 USB 1.1호스트 장치 기능, 30 다기능 GPIO, SPI 플래시 전용 IO 6개, 6개의 뱅크 안에 내장된 264KB SRAM이 포함되어 있다. 또한 RP2040은 런타임 디버깅에 대해서 손쉬운 엑세스를 포함한 C/C++ 및 MicroPython 플랫폼 개발 환경 모두에서 지원이 가능하다. 칩에는 많은 양의 내부 RAM 과 UF2 부트로더 및 플로팅 포인트 루틴이 있으며 보드에는 프로그램 코드를 저장하기 위 해 16MB의 외부 QSPI 플래시 메모리가 추가로 포함되어 있다. 뿐만 아니라 SD 카드 슬롯, JST 단일 셀 배터리 커넥터(충전 회로 및 연료 게이지 센서 포함), 주소 지정이 가능한 WS2812가 내장된 제품이다. SparkFun Thing Plus – RP2040 보드는 디바이스마트 홈페이지에서 구매할 수 있다.

SparkFun Thing Plus – RP2040 제품 바로가기

Sparkfun

스파크펀 기계 학습 캐리어 보드 MicroMod 공개

오픈소스 하드웨어 부문 선두주자 SparkFun 에서 MicroMod 기계 학습 캐리어 보드를 새롭게 출시하였다. MicroMod는 SparkFun Edge Board 및 SparkFun Artemis 보드의 일부 기능을 결합하였고, 중앙 컴퓨터나 웹 연결없이 MicroMod 라인업의 모든 프로세서를 자유롭게 결합하여 사용할 수 있다. TensorFlow 애플리케이션에서는 음성 인식, 상시 음성 명령, 제스처 또는 이미지 인식이 가능한 특징을 갖는다. 또한, 클라우드 연결없이 엣지(Edge)에서 인공지능 태스크 실행이 가능하다. 엣지 컴퓨팅은 누군가 “예”라고 답했는지 확인하고 그에 따라 응답하는 것과 같은 개별 작업을 처리할 수 있다. 오디오 분석은 웹이 아닌 MicroMod에서 수행하기 때문에 잠재적으로 프라이버시 데이터 유출과 비용을 낮춰주는 장점을 가진다. 이러한 MicroMod 기계 학습 캐리어보드에는 MEMS 마이크 2개 (하나는 PDM 인 터페이스, 하나는 I2S 인터페이스 포함), ST LIS2DH12 3축 가속도계, 카메라 인터페이스용 커넥터 (별매) 및 Qwiic 커넥터가 탑재되어 있다. USB-C 커넥터를 통해 프로그래밍이 가 능하며, 전문 도구의 성능과 속도를 선호하는 고급사용자를 위해 JTAG 커넥터가 있어 외장 디버거 사용 또한 가능하다. 이 밖에도 다양한 SparkFun의 보드는 디바이스마트를 통해 손쉽게 비교 및 구매 할 수 있다.

제품사양

· M.2 MicroMod Keyed-E H4.2mm 65핀 SMD 커넥터 0.5mm

· 디지털 I2C MEMS 마이크 PDM Invensense ICS-43434 (COMP)

· 디지털 PDM MEMS 마이크 PDM Knowles SPH0641LM4H-1 (IC)

· RTC용 ML414H-IV01E 리튬 배터리

· ST LIS2DH12TR 가속도계 (3축, 초 저전력)

· 24핀 0.5mm FPC 커넥터 (Himax 카메라 커넥터)

· USB-C · Qwiic 커넥터

· MicroSD 소켓

· Phillips # 0 M2.5x3mm 나사 포함

스파크펀 기계 학습 캐리어 보드 MicroMod 공개 제품 바로가기

SparkFun

강력한 FPGA 개발보드 Alchitry Au 공개

오픈 소스 하드웨어 부문의 선두주자 SparkFun은 FPGA 지식 및 경험이 많은 Alchitry과 파트너십 체결하여 Alchitry의 차세 대 FPGA 보드 라인을 제조 및 배포하고 있다. Alchitry의 제품은 견고한 하드웨어 엔지니 어링, 완벽한 소프트웨어 지원 및 고객 성공에 필요한 필수 콘텐츠로 시장의 요구를 충족시 키며 이와 더불어 SparkFun Qwiic 커넥터가 장착되어 사용자가 I2C 연결을 통해 100개 이 상의 개발 기판, 센서 및 릴레이와 쉽게 인터 페이스 할 수 있다. FPGA (Field-Programmable Gate Arrays)는 엔지니어와 애호가 모두 전자 공학 프로그 래밍의 다음 단계를 경험할 수 있는 고급 개발 보드 유형으로 Alchitry Au FPGA 개발보드는 시장에서 가장 강력한 보드 중 하나일 수 있 다. Alchitry Au는 33,000개 이상의 로직 셀 과 256MB의 DDR3 RAM을 제공하며 Xilinx Artix 7 XC7A35T-1C FPGA를 갖추고 있다. 또한, 102개의 3.3V 로직 레벨 IO 핀을 제공 하며 그중 20개는 1.8V로 전환 할 수 있는 특 징을 갖는다. 전원을 공급하는 USB-C 커넥터와 데이터 전송을 위한 USB- 직렬 인터페이스로 더 쉽 게 시작할 수 있도록 모든 Alchitry 보드에는 완벽한 Lucid 지원, 프로젝트에서 사용할 유 용한 구성 요소의 내장 라이브러리 및 디버거 가 있다. 매년 더 저렴하고 강력해지는 FPGA 보드의 추세를 이어가는 Sparkfun과 Alchitry 의 FPGA 보드 및 사용 방법은 디바이스마트 에서 자세하게 확인할 수 있다.

제품 특징

· Artix 7 XC7A35T-1C – 33,280 logic cells

· 256MB DDR3 RAM

· 102 IO pins (3.3V logic level, 20 of then can be switched to 1.8V for LVDS)

· Nine differential analog inputs (One dedicated, Eight mixed with digital IO)

· USB-C to configure and power the board

· Eight general purpose LEDs

· One button (typically used as a reset)

· 100MHz on-board clock (can be multiplied internally by the FPGA)

· Powered with 5V through USB-C port, 0.1″ holes, or headers

· USB to serial interface for data transfer (up to 12Mbaud)

· Qwiic Connector

· Dimensions of 65mm x 45mm

제품 바로 확인하기

Digilent

PC/104 폼 팩터의 Artix-7 FPGA 개발 보드 USB104 A7 출시

FPGA 기반 개발 보드 및 마이크로 컨트 롤러 제조업체인 디질런트에서는 업계 표준 PC / 104 폼 팩터를 준수하며 PC / 104 스 택형 PC에 강력한 기능과 다양성을 제공하 는 USB104 A7을 출시하였다. 이 보드는 Xilinx Artix-7 XC7A100T가 특 징이며, Artix-7 장치는 와트당 최고 성능의 패브릭을 제공하므로 USB104 A7은 크기, 무게 및 전력 (SWaP) 제한 프로젝트에 이상 적이다. 군사 및 방위, 산업 자동화, 교통, 자 동차, 임베디드 OEM, 통신 분야로 응용하여 사용이 적합하다. 보드의 크기는 95.89mm x 90.17mm이며 스탠드오프가 포함된 표준 장착 구멍이 탑재 되어 있고, I/O에는 온보드 LED 및 푸시 버 튼과 3개의 12핀 Pmod 포트가 제공된다. SYZYGY 호환 Zmod 포트도 사용할 수 있어 고속 신호를 수집 및 생성이 가능하다. UART에서 DSPI에 이르는 여러 I/O인터페 이스가 있는 USB 포트를 갖추고 있어 간단 한 명령 인터페이스에서 최대 40MB/s 병렬 인터페이스까지 Digilnet Adept API를 통해 제어 할 수 있으며 USB 허브가 있기에 여러 개의 USB 케이블 연결이 필요하지 않은 장점 이 있다. 또한, USB104 A7은 Digilent Zmod 및 Opal Kelly의 SYZYGY 표준 사양을 준수하 는 다른 모듈 및 Pmods와 호환된다. Digilent는 많은 Digilent Pmod 사용을 지 원하기 위해 IP 코어와 계층적 블록을 제공하며 Zmod 예제 프로그램도 디질런트 사이트 를 통해 확인이 가능하다. 디질런트의 개발보드 및 호환보드는 디바 이스마트에서 다양한 이벤트와 함께 만나 볼 수 있다.

USB104 A7 바로 확인하기

SEEED

200개 이상의 Grove 모듈을 지원하는 무선 개발 보드 출시

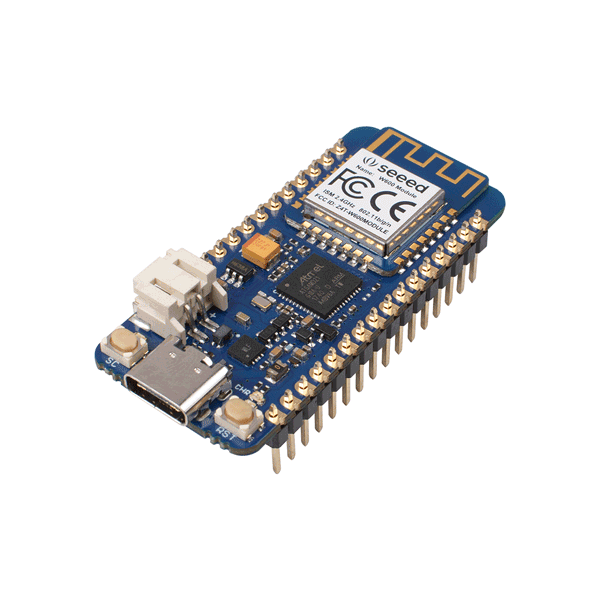

기존 W600 모듈과 Grove-W600에 이어 SEEED에서는 Wio Lite W600 제품을 새롭게 출시했다.Wio Lite시리즈의 첫 번째 상품인 Wio Lite W600은 와이파이 모듈을 갖춘 아두이노 호환 보드로 와이파이 칩이 하나의 개발 보드에 통 합되어 있어 기존의 와이파이 쉴드와 모듈의 불 안정성과 큰 사이즈 불편함을 제거해준다. Wio Lite시리즈는 크기가 작고 핀이 균일하며, 다른 프로세서와 모듈을 장착하면 추가적인 기능을 사용할 수 있다. 또한, 아두이노 코어와 동일한 SAMD21(아두 이노 제로와 동일한 칩)을 사용하므로 이론적으로 아두이노 제로와 완벽하게 호환되며 보드 의 I/O 레벨은 3.3V이다. 이외에도 6개의 아날 로그 핀과 14개의 디지털 핀이 있으며, UART 1 개, I2C 1개, ICSP 포트 1개를 사용할 수 있다. Wio Lite는 Adafruit Feather 보드 핀과 호환 되며, SAMD21과 W600이 합쳐진 이 보드는 아두이노 보드를 위한 완벽한 솔루션이라 할 수 있다. 가성비가 좋은 Wio Lite W600 무선 개발 보드는 디바이스마트에서 만나볼 수 있다.

 Wio Lite W600 제품 보러가기

Digilent

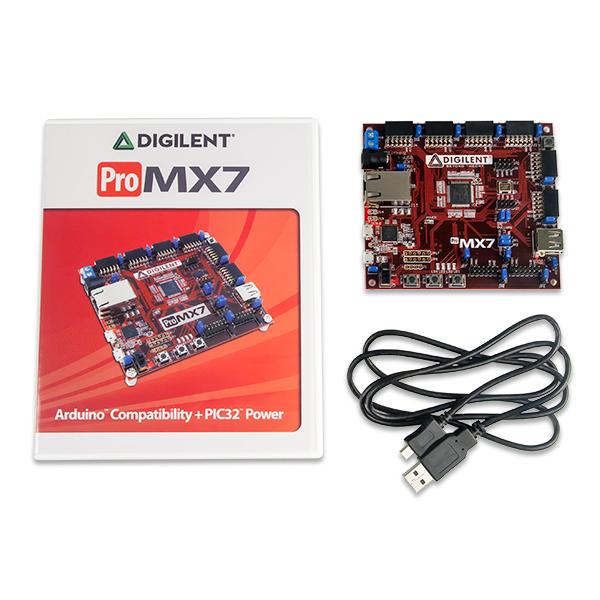

chipKIT Pro MX7:PIC32based Embedded Systems Trainer Board 출시

임베디드 개발보드를 전문적으로 개발하는 Digilent에서는 32비트 PIC32 마이크로 컨트롤러 제품군중에 하나인 PIC32MX795F512L을 기반으로 한 마이크로컨트롤러 개발보드 chip KIT Pro MX7를 출시했다. 이 보드는 Digilent사의 Pmod 모듈 시리즈와도 호환되 며 Microchip MPLAB® IDE 도구와 함께 사 용하기에 적합하다. 사용자가 사용하기 쉽도록 설계되어 초보자부터 고급 사용자까지 누구나 임베디드 컨트롤 및 네트워크 통신 애플리케이션을 테스트하기에 적합하다. Microchip MPLAB IDE와 호환되는 내장형 프로그래밍 디버깅 회로가 제공되므로 MPLAB과 함께 사 용하기 위해 추가적인 하드웨어가 필요하지 않다는 점도 장점이다. 보드는 UART, SPI, I2C 포트 및 5개의 펄스 폭 변조 출력과 외부 인터 럽트 입력과 같은 다양한 기능을 지원하는 52 개의 I / O 핀을 제공한다. USB나 외부 ACDC 전원 어댑터를 사용해 다양한 방법으로 전 원을 공급할 수 있으며 구성품으로 임베디드 응용 프로그램을 개발하는데 필요한 모든 것이 들어있어 따로 구매할 필요가 없다. 디바이스마트에서 데이터시트, 회로도 등 상세한 정보를 볼 수 있으며 구매도 가능하다.

chipKIT Pro MX7:PIC32-based Embedded Systems Trainer Board 제품 보러가기

JSG 개발보드 신제품 3종 출시

PCB ARTWORK, PCB 제작 발주, PCB 조립 및 임베디드 시스템 H/W, F/W, S/W 개발을 하고 공급하는 ‘JSG SYSTEMS’에서 개발 보드 신제품 3종을 출시하였다.

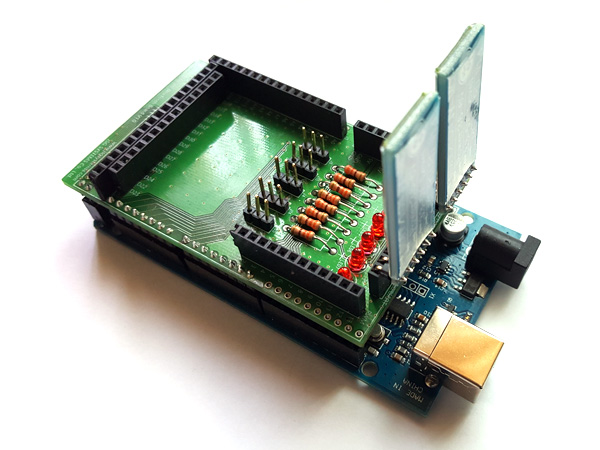

‘MEGA2560 Bluetooth-Led’보드는 Bluetooth Slave UART, Bluetooth Master UART Modeule 실장하여 Bluetooth 응용 애플리케이션 개발을 할 수 있는 개발 보드이다. Bluetooth Slave Modeule은 휴대폰과 통신, Bluetooth Master Modeule과 통신 구현이 가능하며 LED 8개가 실장 되어 LED Dimming[PWM], I/O TEST가 가능하다.

POWER, Analog I/O, Digital I/O, PWM I/O를 HEADER PIN으로 구성하여 Bread Board에 주변 H/W 회로를 설계 테스트를 할 수 있다는 것이 특징이다.

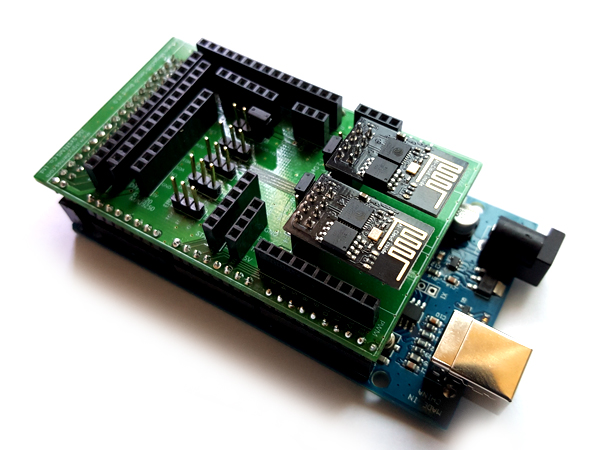

‘MEGA2560 WIFI-Sensor’ 보드는 ESP8266[ESP-01] Module 2개를 실장하여 UDP, WebSever, TCP/IP 통신 구현, 스마트폰과 Bluetooth 통신 등 각종 센서를 테스트할 수 있는 개발 보드로써 POWER, Analog I/O, Digital I/O, PWM I/O를 헤더 핀으로 구성하여 브레드 보드에 주변 H/W 회로를 설계 테스트를 할 수 있다.

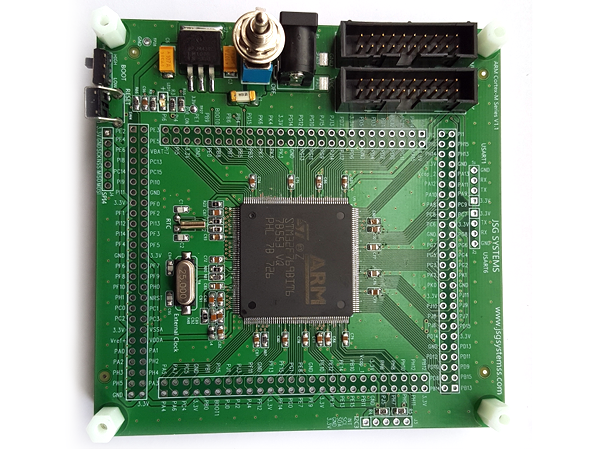

마지막으로 ‘Cortex-M7 V1.1 STM32F 769BIT6’보드는 ST 마이크로일렉트로닉스의 Cortex-M7 시리즈인 STM32F769BIT6를 실장, 외부 주변장치와 쉽게 인터페이스 할 수 있으며, MCU가 강력한 기능을 제공하여 원하는 H/W 회로 설계를 하여 개발할 수 있는 보드이다.

MCU가 동작하기 위한 Reset, Boot Mode, RTC(32.768Khz), External Crystal(25Mhz) 회로설계가 된 제품으로 TQFP208 Package Type을 208PIN DIP Type 헤더 핀으로 구성하여 사용이 가능하다.

자세한 사항은 JSG 시스템즈 홈페이지(www.jsgsystemss.com)을 통해 확인해 볼 수 있으며, JSG 시스템즈가 운영하는 SNS와 블로그를 통해 기술적인 문의를 할 수 있다. 위제품들은 디바이스마트 홈페이지(www.devicemart.co.kr)에서 구매할 수 있다.

 JGS 시스템즈 제품군 보러가기

JK전자에서 STM32 Dragon 시리즈를 출시했다.
그 중 STM32 Dragon STM32F103ZET6 개발보드는 STM32 Cortex-M3 에 기반한 32bit ARM 개발보드로 STM32F103ZET6 MCU를 사용하여 최대 72 MHz 속도로 동작하고 CPU모듈과 Bottom보드로 분리되어 있다.
Dragon Bottom 보드는 5V DC, USB, USB to Serial 포트를 통해 전원공급이 가능하며 RS232, USB, LED, Buttons, CAN, RS485, SD Memory, ADC, DAC등의 슬롯이 내장되어 있어 다양한 분야의 개발이 가능하다. 또한 JK전자의 nRF24L01 2.4Hz RF 모듈, MP3모듈, 조도센서, 온도센서 등과 2.8, 3.2, 4.3, 7.0 인치의 TFT 터치 LCD, 1602, 12864 LCD 등의 다양한 주변장치를 연결해서 사용할 수 있고, 단품 및 LCD포함 제품으로 분류되어 있다.

제품 설명 더보기

제품소개 STM32 Cortex-M3 에 기반한 32bit ARM 개발보드로 STM32F103ZET6 MCU를 사용하여 최대 72 MHz 속도로 동작 하고 CPU모듈과 Bottom보드가 분리되어 있습니다. Dragon Bottom 보드에는 nRF24L01 2.4Hz RF 모듈, MP3모듈, 조도센서, 온도센서 등과 2.8, 3.2, 4.3, 7.0 인치의 TFT 터치 LCD, 1602, 12864 LCD 등의 다양한 주변장치를 연결해서 사용할 수 있습니다. 개발자 메뉴얼 및 소프트웨어 업데이트 소식 하드웨어 상세 사양서 및 회로도 하드웨어 회로도에 대한 설명과 디바이스에 대한 설명 개발자 가이드 컴파일서 세팅, 사용가 가이드 제품사양

CPU Module – STM32 Rabbit CPU 모듈 사용 CPU STM32F103ZET6 Cortex-M3 Core(LQFP-144) SRAM 64KB internal SRAM Flash 512KB internal Flash memory ISP 1 x ISP 모드 전환 점퍼 UART 1 x UART( UART0) LEDs 1 x User LED, 1 x Power LED Reset Button 1 x Reset Button JTAG 10Pin JTAG interface ( 헤더 미삽입 상태 출하 ) Size(W x H) 68.4mm x 69.1mm(W x H) 확장포트 STM32F103VCT6의 모든 포트가 2 x 2.54 mm 으로 나와 있습니다. Bottom Board – Hardware Features 전원 5V DC 전원(외경:5.5mm, 내경:2mm), USB, USB to Serial 포트를 통해서 전원공급 가능 RS232 1 x USB2Serial 포트 내장 1 x DB9 시리얼 포트 ( MAX232 ) USB 1 x USB 2.0 Full speed LCD LCD 모듈은 별도 구매 제품 입니다. 1 x 2.4, 4.3, 7.0 inch TFT 터치 LCD 인터페이스 1 x 1602 Char LCD 인터페이스 1 x 12864 그래픽 LCD 인터페이스 MP3 1 x VS1003B SPI Interface RF 1 x nRF24L01 SPI Interface AHRS 1 x AHRS Sensor Interface LEDs 3 x User LED, 1 x Power LED Buttons 5 x User Button, 1 x Wakeup button CAN 1 x CAN ( VP230 ) RS485 1 x RS485 ( SP3485 ) SD Memory 1 x 4bit SD memory card interface Adjustable Resiter 1 x ADC test EEPROM 1 x IIC EEPROM Backup Battery 1 x Backup battery holder Buzzer 1 x Buzzer ADC 2 x ADC Input( ADC12 In8, In9 ) DAC 1 x DAC Size(W x H) 155 x 110 mm

* 제품과 같이 사용할 수 있는 모듈들

VS1003B MP3	USB to RS485	LCD 12864	LCD 1602	4.3 터치 LCD	7.0 터치 LCD
3.2 터치 LCD	2.8 터치 LCD	Dragon Bottom	STM32F103ZET6	5050 LED	RTC DS1302
	Buzzer 모듈	EEPROM AT24C02	조도센서	온도센서

제품구성

• One STM32 Dragon STM32F103ZET6 개발보드
• One USB Mini cable
• One Software source CD

제품 구입하러 가기
