NTREXGO - 디바이스마트, 엔티렉스 컨텐츠 통합 사이트 » 블루투스

[66호] 듀얼모드 블루투스 5.0 모듈 (QFN 40Pin 타입) [FB301]

디바이스마트 매거진 — Fri, 25 Jun 2021 05:56:11 +0000

(주)펌테크

듀얼모드 블루투스 5.0 모듈 (QFN 40Pin 타입) [FB301]

무선 솔루션 개발 전문 기업인 (주)펌테크는 듀얼모드 블루투스 5.0 모듈 (QFN 40Pin 타입) 을 출시했다. 블루투스 5.0모듈 FB301은 블루투스 통신 방식인 Classic 데이터 통신방식과 BLE 데이 터 통신방식을 모두 지원한다. AT 명령어 또는 환경설정을 사용하여 Master 역할이나 Slave 역할을 자유롭게 선택할 수 있으며 Master 역할로 사용될 경우 AT 명령어를 이용하여 Classic 통신 방식, BLE 통신 방식을 자유롭게 선택하여 사용할 수 있다. 뿐만 아니라 Slave 역할로 사용될 경우 연결하고자 하는 Master 역의 장치가 Classic 통신방식을 사용하면 Classic 통신 방식으로 연결되고, Master 장치가 BLE 통 신방식을 사용하면 BLE 통신방식으로 자동 연결된다. Classic 통신방식은 UART 통신만 사용이 가능하며, BLE 통신방식으로 이용 시 UART 통신을 포함하여 PIO 제어, ADC제어, PWM 제어 등을 사용할 수 있다. 스마트홈, 모바일 액세서리, 헬스&피트니스, 비콘 산업 분야에 적용할 수 있는 듀얼모드 블루투스 5.0 모듈인 FB301은 디바이스 마트 홈페이지에서 구매할 수 있다.

제품사양

· 블루투스 규격 : Bluetooth 5.0 Classic & BLE (Dual Mode)

· 통신 거리 : 10 M+

· 제품 크기 : 11 x 13 x 2mm

· 입력 전원 : DC 3.3V

· 통신 속도 : 9,600bps ~ 115,200bps

· 인터페이스 : UART, ADC, PIO / PWM

듀얼모드 블루투스 5.0 모듈 (QFN 40Pin 타입) 제품 바로가기

[65호] 블루투스 비콘 기술 기반의 BuildThing(빌드씽) IAQ IoT 공기질 측정기

디바이스마트 매거진 — Sun, 25 Apr 2021 02:02:12 +0000

빌드잇

블루투스 비콘 기술 기반의 BuildThing (빌드 씽) IAQ IoT 공기질 측정기

실내에서 발생하는 유해 물질은 작게는 두통에서 크게는 폐암까지 천차만별의 결과를 초래한다. 철저한 실내 공기질 관리가 중요시 되는 요즘, 멀티 센서 비콘 및 IoT 하드웨어/ 소프트웨어 솔루션 구축 전문 기업 ‘빌드잇’ 에서는 미세먼지 간이 측정기 성능 1등급 공 기질 측정기 BuildThing IAQ를 출시하였다. IAQ는 저전력 블루투스(BLE5.1) 비콘 기술 기반으로 우리에게 가장 친숙한 기기인 스마트폰을 통해 반경 70m에서 실내 공기질 측정 정보를 확인할 수 있으며 미세먼지 외에 눈에 보이지 않는 이산화탄소, 곰팡 이, 휘발성 유기화합물 등 다양한 요소를 하나의 기기로 모두 확인이 가능하다. 또한 가로 5.4cm, 세로 5.4cm, 높이 3.2cm의 초소형 사이즈와 83.5g 무게로 USB-C 타입 연결을 통한 거치형 설치 방식과 전용 브라켓을 사용한 벽면/천장 부착형 설치 방식을 모두 지원한다. 완벽한 정확도로 성능 1등급 인 증이 완료되었으며 LED 램프를 통해 공기질 상태가 표시되고 BuildThing Gateway의 연동을 통해 IAQ가 설치된 공간의 원격 실내 공기질 모니터링이 가능하도록 Admin 관리자용 앱과 Cloud 서비스를 제공한다. IAQ는 기존 IoT 실내 공기질 측정기와 다 르게 디스플레이, 인터넷 통신부, 조작부 등을 제거하여 실내 공기질 모니터링 솔루션으로서 높은 가성비를 제공한다. 공기질 측정기 30대 설치 기준 타사 대비 약 43% 가격 절감을 입증했으며 설치 개수가 많을수록 가격 경쟁력이 돋보인다는 것을 알려줬다.

블루투스 비콘 기술 기반의 BuildThing (빌드 씽) IAQ IoT 공기질 측정기 제품 바로 가기

[64호] 높은 수준의 신뢰성과 성능을 집약한 무선 통신 모뎀 XBTM-S 출시

디바이스마트 매거진 — Thu, 25 Feb 2021 05:54:17 +0000

㈜테솔

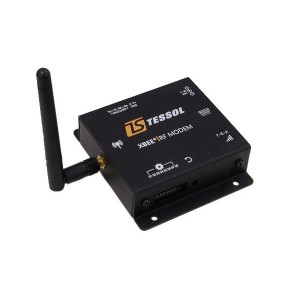

높은 수준의 신뢰성과 성능을 집약한 무선 통신 모뎀 XBTM-S 출시

지그비 통신의 글로벌 점유율 1위인 Digi International사의 국내 정식 파트너로 오랫동안 국내에서 무선 통신 전문 기업으로 자리 잡은 ㈜테솔은 고객의 요청에 맞춰 다양한 용도로 사용될 수 있는 무선 통신 모뎀을 선보였다. 업계에서 세계적으로 인정받은 Digi의 XBee3 통신 모듈을 사용하여 제품의 성능 및 신뢰성을 높은 수준으로 완성하였다. 스마트 팩토리 및 자동화 시스템이 각광받는 시대인 현재 산업현장에서는 다양한 통신 방법이 요구되고 있다. 이러한 요구에 맞춰 ㈜테솔의 무선 통신 모뎀인 XBTM-S는 간단한 딥 스위치 설정만으로 RS232뿐 아니라 RS485/422을 모두 지원함으로써 산업현장에서 요구되는 대부분의 유선통신을 무선통신으로 손쉽게 컨버팅할 수 있도록 개발되었다. 다른 무선 장비들과의 큰 차이점은 강력한 메쉬 통신을 쉽게 사용할 수 있다는 점이다. 위에서 언급된 것처럼, XBTM-S 내부에 사용된 통신 모듈은 미국의 Digi International사의 신형 제품인 XBee3 제품이다. Digi International의 XBee 제품은 오랫동안 업계에서 인정받고 있는 제품 중 하나로 많은 사용자들이 파란색의 시그니쳐 모양을 기억할 것이다. XBee는 많은 장점 중 특히 메쉬 네트워크의 뛰어난 퍼포먼스를 인정받아왔다. 이 장점을 그대로 사용할 수 있는 XBTM-S 무선 모뎀은 거리 제한 및 많은 통신 장애요소 등 으로 인하여 발생하는 불안정한 무선 통신을 보다 안정되고 보다 긴 통신 거리로 제공할 수 있다. 이외에도 별도의 설정 없이도 무선 구간을 쉽게 구현할 수 있다는 장점도 갖고 있다. 많은 장비들이 집약되어 있는 현장에서 장비의 설정을 하나하나 확인하는 것이 때로는 큰 부담으로 느껴진다는 담당자들의 요구를 수용하여 설정에 대한 부담을 줄일 수 있도록 하였다. 물론 사용자의 상황에 따라 네트워크를 구분하는 등의 추가 설정도 가능하여 확장된 네트워크에서도 쉽게 사용할 수 있다

또한, XBTM-S는 블루투스 기능을 이용하여 유지 관리면에서도 사용자들의 편의성을 고려하였다. 만약 이미 현장에 구성되어 있는 네트워크의 주소를 바꾸거나, 네트워크를 나누려면 장비들을 현장에서 분리 및 회수하여 별도의 네트워크 설정을 변경하는 것이 일반 적인 상황이었다면, XBTM-S는 자체적으로 탑재되어 있는 BLE 5.0을 이용하여 현장에서 장비의 분리 작업 없이 모바일로 쉽게 네트워크 설정 등의 변경 및 작업할 수 있다. 이 모바일 어플리케이션은 안드로이드/아이폰 모두 에서 지원하며 누구든지 무료로 다운로드하여 쉽게 이용할 수 있다. 사용자의 요구사항을 최대한 수렴하여 출시 된 XBTM-S 제품은 무선 환경을 최대한 안정적이고 쉽게 구축하는 것을 목표로 하였다. 출시 4개월 만에 100여대의 판매량을 기록하 며 실 사용자들의 만족도를 확인한 XBTM-S 무선 모뎀은 디바이스마트에서 만나볼 수 있 다.

높은 수준의 신뢰성과 성능을 집약한 무선 통신 모뎀 XBTM-S 출시 제품 바로가기

[63호] 블루투스모듈 SMD 타입 BoT-nLE521 출시

디바이스마트 매거진 — Thu, 24 Dec 2020 04:57:02 +0000

(주)칩센

블루투스모듈 SMD 타입 BoT-nLE521 출시

고품질의 블루투스 및 각종 무선통신기술 을 이용한 모듈과 제품을 전문적으로 제공하 는 칩센에서 저전력 고효율 BLE모듈인 BoTnLE521을 선보였다. 통상적으로 블루투스 4.0 이후의 버전을 BLE(Bluetooth Low Energy)라고 부르며, 전 력소모를 혁신적으로 줄여 통신할 수 있어 웨 어러블, 비콘 장치 등의 다양한 분야에서 쓰이 는 무선 솔루션으로 주목받고 있다. BoT-nLE521은 Bluetooth 5.0 버전으로 안 드로이드, iOS, Linux, Windows 스마트 장 치들과 통신이 가능하고 모바일 기기에 적합 한 저전력 통신이 특징이다. Sleep모드를 통 해 최저 7uA까지 대기전력을 감소시킬 수 있 으며, 수은전지로 장시간 사용이 가능하다. 8x5x1.8mm의 컴팩트한 크기의 BoT-nLE521 통신속도는 2400~460800bps를 자랑하며 -40dBm~+4dBm의 무선출력이 가능하고, AT명령어로 제어할 수 있다. 또한, 무선 모듈을 적용하여 무선 제품을 만 들었다면 무선 인증을 받아야 하는데 BoTnLE521는 SIG, KC(무선 EMC포함), CE, FCC, TELEC의 인증을 받아 무선제품을 제작 하는 데에 비용과 인증절차를 줄여주는 장점 이 있다. 기상관찰, 교통 장비 관리, 원격 의료, 보안시스템 등 다양한 산업 전반에 또는 홈 솔루션으로 사용이 가능한 칩센의 모든 블루투 스 모듈은 디바이스마트에서 만나 볼 수 있다.

블루투스모듈 SMD 타입 BoT-nLE521 출시 바로가기

[60호]NANO 33 IoT보드를 활용한 블루투스 수평계 만들기

디바이스마트 매거진 — Tue, 30 Jun 2020 00:00:20 +0000

NANO 33 IoT보드를 활용한

블루투스 수평계 만들기

요즘 우리나라에서도 많은 분들이 캠핑카를 운용하고 있습니다. 캠핑카를 운용하다보면 필수적으로
수평을 맞추어야 하는 데 이 때 활용할 수 있는 블루투스 수평계를 만들어 보고자 합니다.

글 | 김진섭 naturaljs@hanmail.net

NANO 33 IoT 보드는 기본적으로 블루투스 기능과 가속도 센서를 내장하고 있기 때문에 별도의 회로 구성없이도 블루투스 수평계를 만들 수 있습니다.

1. 아두이노 IDE 설치하기

NANO 33 IoT보드가 블루투스 수평계로 동작하도록 하기 위해서는 적당한 소스코드를 보드에 업로드 해야합니다. 이를 위해서는 아두이노 IDE(통합개발환경)이 필요합니다.

아두이노 공식 홈페이지 : https://www.arduino.cc/
홈페이지에 접속하여 소프트웨어 다운로드 페이지로 들어갑니다.

다운로드 페이지를 보면 Arduino IDE버전의 옆에 다양한 다운로드가 표시되어 있습니다. 여기에서 설치 버전인 Installer와 무설치 버전인 ZIP파일용, 윈도우 10의 앱버전 맥, 리눅스용 개발 환경을 다운로드 받을 수 있습니다. 여기에서는 설치 버전인 Installer버전을 다운로드 합니다.

이제 설치 파일을 이용해서 설치해봅니다.
설치 파일을 실행하면 설치 화면이 나옵니다. 순서대로 I Aree ▶ Next ▶ Install 버튼을 눌러 설치해줍니다.

2. 소스코드 업로드하기
아두이노를 실행하면 다음과 같은 화면을 볼 수 있습니다.

이제 본격적인 시작입니다.
먼저 아두이노 NANO 33 IoT에 대한 설정을 해야 합니다. 그러나 기본 IDE에서는 아두이노 NANO 33 IoT보드를 찾을수 없기에 추가를 해주어야 합니다.
아두이노 IDE에서 보드를 없는 보드를 추가할 때에는 보드 툴-보드의 상단의 ‘보드 매니저…’로 다양한 보드들을 검색하여 추가할 수 있습니다.

NANO 33 IoT를 추가할 때에는 검색창에 “NANO 33″이라고 검색하고 ‘Arduino SAMD Boards (32-bits ARM Cortex-M0+)’를 확인하고 설치합니다. 보드를 설치하고 다시 보드 옵션을 확인해보면 Arduino SAMD 하위에 Arduino NANO 33 IoT를 확인할 수 있습니다. NANO 33 IoT를 선택하여 보드를 설정해줍니다.

보드를 설정한 후에는 포트 설정이 필요합니다. 포트를 사용하기 위해서는 보드의 드라이버를 설치해야 하지만 Nano 33 IoT 보드의 드라이버는 연결시 기본적으로 설치가 됩니다.
드라이버 설치가 완료되면 장치 관리자에서 포트를 확인할 수 있습니다.
보드 인식이 확인되면 IDE에서 툴-포트의 옵션을 통해 아두이노를 설정해 주면 보드 설정은 완료됩니다.

블루투스 수평계를 만들기 위해 “LSM6DS3”이라는 6축센서와 블루투스 기능의 라이브러리를 얻어야합니다. 이를 위해 Arduino Software (IDE)에서 사용 가능한 라이브러리 관리자를 열어줍니다.

라이브러리 관리에서 “LSM6DS3”과 “ArduinoBLE”를 검색하여 설치 버튼을 눌러줍니다.

이제 다음 소스 파일을 보드에 업로드 하여 줍니다. (Caravan_check.ino)
다운로드 링크 : https://blog.naver.com/geniusus/221828233778

#include
#include

BLEService DeviceInformation(“180A”);
BLEFloatCharacteristic Weight(“2A98″, BLERead | BLENotify);
BLEShortCharacteristic WeightMeasurement(“2A9D”, BLERead | BLENotify);

float acc_x, acc_y, acc_z;
float acc_pitc, acc_roll;
short acc_pit, acc_rol;

long previousMillis = 0;

void setup() {
Serial.begin(9600);
if (!IMU.begin()) { //LSM6DS3센서 시작
Serial.println(“LSM6DS3센서 오류!”);
while (1);
}
if (!BLE.begin()) {
Serial.println(“starting BLE failed!”);
while (1);
}

// set advertised local name and service UUID:
BLE.setLocalName(“CaravanInfo”);
BLE.setAdvertisedService(DeviceInformation);
DeviceInformation.addCharacteristic(Weight);
DeviceInformation.addCharacteristic(WeightMeasurement);
BLE.addService(DeviceInformation);

Weight.writeValue(0);
WeightMeasurement.writeValue(0);

// start advertising
BLE.advertise();
Serial.println(“BLE LED Peripheral”);
}

void updateAngle() {
if (IMU.accelerationAvailable()) {
IMU.readAcceleration(acc_x, acc_y, acc_z);
//각도 계산(라디안을 각도로 180/PI = 57.27755)
acc_pitc = RAD_TO_DEG * atan(acc_x / sqrt(acc_y *acc_y + acc_z *acc_z));
acc_roll = RAD_TO_DEG * atan(acc_y / sqrt(acc_x *acc_x + acc_z *acc_z));

acc_pit = acc_pitc * 100;
acc_rol = acc_roll * 100;

Serial.print(“pit = “); // print it
Serial.print(acc_pit);
Serial.print(“, rol = “); // print it
Serial.println(acc_rol);

Weight.writeValue(acc_pit); // and update the battery level characteristic
WeightMeasurement.writeValue(acc_rol);
}
}

void loop() {
// listen for BLE peripherals to connect:
BLEDevice central = BLE.central();

// if a central is connected to peripheral:
if (central) {
Serial.print(“Connected to central: “);
Serial.println(central.address());
// while the central is still connected to peripheral:
while (central.connected()) {
long currentMillis = millis();
if (currentMillis – previousMillis >= 50) {
previousMillis = currentMillis;
updateAngle();
}
}
Serial.print(F(“Disconnected from central: “));
Serial.println(central.address());
}
}

업로드를 하실 때 꼭 빨간 부분을 확인 하시고 업로드 버튼을 눌러줍니다.

확인이 끝났으면 업로드 버튼을 눌러줍니다.

이렇게 하면 보드에서는 기울기 신호를 연결되어 있는 블루투스 기기(핸드폰)로 보내주게 됩니다. 그럼 데이터가 수신되는 핸드폰의 애플리케이션에 대해 알아보기 전에 코드를 잠시 분석해 보도록 하겠습니다.

#include
#include

NANO 33 IoT보드에 내장된 블루투스와 6축센서를 사용하기 위한 라이브러리를 포함시키는 코드입니다.

BLEService DeviceInformation(“180A”);
BLEFloatCharacteristic Weight(“2A98″, BLERead | BLENotify);
BLEShortCharacteristic WeightMeasurement(“2A9D”, BLERead | BLENotify);

UUID를 추가하는데 이미 쓰이고 있는 16BIT의 공식적인 UUID를 사용했습니다. 여기에서 DeviceInformation은 0000180a-0000-1000-8000-00805f9b34fb의 UUID로 게시가 되며, 밑에 Weight와 WeightMeasurement의 UUID도 진하게 표시된 부분만 바뀐 UUID로 게시가 됩니다.

float acc_x, acc_y, acc_z;
float acc_pitc, acc_roll;
short acc_pit, acc_rol;
long previousMillis = 0;

프로그램에서 사용될 변수를 지정합니다. 저의 경우 임의로 위와 같은 이름을 지정했는데 편하신 이름으로 바꾸어도 됩니다. 피치와 롤값이 두 개인데 그 이유는 나중에 보내는 데이터를 소수점 2자리로 고정하기 위해 위와 같은 편법을 썼습니다.
또한 Delay함수를 사용하지 않고 일정한 시간간격으로 지정된 동작을 하도록 하기 위해 previousMillis를 변수로 지정하였습니다. 이에 관한 자료는 아두이노 예제 중 BlinkWithoutDelay를 참고하시면 됩니다.

동작에 앞서 보드에 전원이 들어왔을 때 한번 실행될 Setup동작을 지정합니다. 여기에서는 6축센서와 BLE가 제대로 동작하는지 확인을 하게 됩니다.

BLE.setLocalName(“CaravanInfo”);
BLE.setAdvertisedService(DeviceInformation);
DeviceInformation.addCharacteristic(Weight);
DeviceInformation.addCharacteristic(WeightMeasurement);
BLE.addService(DeviceInformation);

Weight.writeValue(0);
WeightMeasurement.writeValue(0);

BLE.advertise();

Setup구문 안에 있는 내용입니다.
BLE 기기(NANO 33 IoT보드)가 공시할 이름과 서비스 UUID, 특성 UUID의 이름을 지정하고 초기값을 0으로 지정한 후 BLE신호를 주변에 뿌리도록 합니다.

void loop() {
BLEDevice central = BLE.central();
if (central) {
Serial.print(“Connected to central: “);
Serial.println(central.address());
while (central.connected()) {
long currentMillis = millis();
if (currentMillis – previousMillis >= 50) {
previousMillis = currentMillis;
updateAngle();
}
}
Serial.print(F(“Disconnected from central: “));
Serial.println(central.address());
}
}

updateAngle 구문 이전에 loop문을 살펴보겠습니다.
여기에서는 BLE기기(NANO 33 IoT보드)가 BLE central과 접속된 경우 시간을 재도록 하며 50ms(0.05초)가 지난 경우 updateAngle함수를 실행시키도록 합니다.

acc_pit = acc_pitc * 100;
acc_rol = acc_roll * 100;

Serial.print(“pit = “);
Serial.print(acc_pit);
Serial.print(“, rol = “);
Serial.println(acc_rol);

Weight.writeValue(acc_pit);
WeightMeasurement.writeValue(acc_rol);
}
}

updateAngle내부가 가장 핵심적인 부분이라고 할 수 있습니다. 여기에서는 가속도 값을 받아 이를 통해서 기울기를 측정하게 되고 여기에서 나오는 피치값은 Weight UUID를 통해 송신하고 롤 값은 WeightMeasurement UUID를 통해 송신하게 됩니다.

3. 애플리케이션 제작
애플리케이션은 블록코딩으로 간단하게 만들 수 있는 앱인벤터를 이용하여 만들어 보도록 하겠습니다. (물론 기능을 여러 가지를 넣다보니 블록이 복잡해졌습니다.) 간단하게 만드실 분들은 블록을 참고하셔서 필요없는 부분은 과감히 삭제 하셔도 됩니다.
먼저 애플리케이션을 만드는 앱 인벤터에 접속합니다.

http://ai2.appinventor.mit.edu/

접속시 로그인 화면이 뜹니다. google계정이 있다면 쉽게 로그인 할 수 있습니다.

로그인 하면 아래와 같이 프로젝트를 만들 수 있습니다. ‘새 프로젝트 시작하기’를 눌러 프로젝트 이름을 넣어줍니다

레이아웃-수평배치를 드래그 하여 넣어줍니다.

오른쪽의 속성창에서 너비는 부모 요소에 맞추어 줍니다.

사용자 인터페이스에서 ‘목록 선택버튼’과 ‘버튼’을 하나씩 넣어줍니다.

이런 식으로 하여 자신이 원하는 디자인의 앱을 만들어줍니다.
저는 ‘보이기’ 기능을 이용하여 스크린을 두 페이지로 나누어 만들었습니다. (다른 스크린에 들어가더라도 블루투스 연결을 유지하기 위해서입니다.)

이제 동작이 되도록 하기 위하여 각 버튼에 코딩을 해주어야 합니다.
오른쪽 윗 부분에 ‘블록’을 클릭하여 줍니다. 제가 만든 수평계의 블록구성은 아래와 같습니다.

기능을 하나 두 개 추가하다보니 블록의 개수가 많아졌네요. 확대하여 하나씩 확인해보고 그 기능에 대해 설명해 드리도록 하겠습니다.

먼저 변수들을 지정해줍니다. BLE기기의 데이터를 받아오기 위해서는 서비스 UUID와 특성 UUID가 지정되어야 하며, 각 UUID를 통해 데이터가 전송될 수 있습니다. Classic Bluetooth보다 복잡하긴 하지만 동시에 여러 개의 데이터를 독립적으로 전송한다는 데에 큰 장점이 있습니다. 이제 연결을 위한 버튼인 SCAN, 연결하기, 연결끊기가 동작하는 코드에 대하여 알아보도록 하겠습니다.

먼저 SCAN버튼입니다.
SCAN버튼을 누르면 주변 BLE기기를 스캔하게 됩니다. 이때 스캔된 기기를 블루투스 리스트에 하나씩 추가하게 되는데, 저는 블루투스 리스트를 평소에 안보이도록 해두었기 때문에 블루투스 보이기 값을 ‘참’으로 바꾸어 주는 코드를 더 추가 하였습니다.

주변의 블루투스 코드가 발견되면 블루투스 리스트를 추가하도록 하는 코드입니다.

이제 블루투스 리스트에서 하나의 항목을 선택한 후 ‘연결하기’버튼을 누르면 항목 번호로 연결이 실행됩니다. 나중에 자동연결을 위하여 이때 연결되는 기기의 MAC주소를 ‘saveDevice’라는 태그로 TinyDB에 저장해두게 됩니다.

마지막으로 연결끊기를 누르면 BLE연결을 끊고 블루투스 리스트를 안보이도록 해줍니다.

블루투스가 연결되었다면 상태 메세지를 “블루투스가 연결되었습니다.”로 바꾸고 수평계 화면을 보이도록 하며, 블루투스가 끊어졌다면 “블루투스가 끊겼습니다.”로 상태 메시지를 바꾸고 수평계 화면을 안보이도록 하는 동작입니다.

위에 코드는 애플리케이션이 초기화되었을 때(시작할 때) 자동연결하도록 하는 코드입니다. 만약 연결되었던 기기가 있었다면 자동연결을 실행하도록 하게 되며, TinyDB저장된 기기의 MAC 어드레스를 불러와 연결을 시도하게 됩니다.

핸드폰에서 뒤로 가기 버튼을 눌렀을 때의 동작을 지정해줄 필요가 있습니다. 만약 뒤로가기로 종료가 되는 경우 앱은 새로 시작하는데 블루투스의 연결을 유지되는 현상이 발생하는 경우가 있기 때문에 뒤로가기 버튼이 눌리는 경우 동작할 코드를 따로 지정해줍니다. 저는 블루투스의 연결을 끊고 애플리케이션을 종료하도록 하였습니다.

수평계에서 핵심적인 코드입니다. 블루투스 연결이 유지되는 동안 같은 동작을 반복합니다. 두 개의 UUID에서 전송하는 값을 받아와 이를 필요한 데이터로 계산하는 과정을 거칩니다. 이후 이 값을 출력하고, 차량의 정면사진과 측면사진을 회전시켜 쉽게 확인 가능하도록 하는 동작을 합니다.

이 블루투스 수평계를 사용하는 사람마다 차량의 상태가 다르기 때문에 차량 설정하는 창을 열어주는 버튼의 동작코드입니다. 스크린을 바꿀 수도 있지만 스크린이 바뀌는 경우 블루투스 연결이 끊어지기 때문에 저는 화면이 꽉차는 레이아웃을 크게 두 개를 만들고 차량설정으로 들어가는 경우 첫 번째 레이아웃을 안보이도록 하고 두 번째 레이아웃을 보이게 하여 블루투스 연결을 유지하도록 하였습니다.

블루투스 수평계를 차량에 설치한 경우 정확히 수평인 곳에 설치될 가능성은 거의 없습니다. 그렇기 때문에 영점을 조절할 수 있는 버튼을 넣어 영점조정을 눌러 현재의 기울기 값을 저장해 측정값에서 기준값을 빼주도록 하였습니다.

혹시나 잘못된 BLE기기와 연결되는 경우 잘못된 값을 받아와 계속 오류가 나게 되는데, 이를 해결하기 위하여 자동연결을 초기화 시키는 버튼이 있습니다.

차량 설정 페이지 안에서는 다양한 값을 변경할 수 있습니다. 차량마다 그 길이와 너비가 다르기 때문에 각자의 차량에 맞도록 길이와 너비를 지정해 줄 수 있으며, 좀 더 애정이 가도록 이미지도 자신의 차량에 맞도록 변화시켜줄 수 있습니다. 또한 소수점의 개수를 변경시켜 보이는 민감도도 변화시켜줄 수 있습니다.

수평계를 충전잭 위치에 따라 앞뒤를 바꾸어 연결할 수 있도록 앞뒤를 변경하는 버튼을 추가하였습니다.

이렇게 다양하게 차량을 설정한 값이 애플리케이션을 껐다고 사라지면 안되기 때문이 이 모든 값은 TinyDB에 저장을 하게 됩니다.

그리고 애플리케이션이 초기화 되는 경우(새로 앱을 실행시킨 경우) TinyDB에 저장된 값을 불러오게 되며, 자동 연결시도를 하게 됩니다.
처음 애플리케이션을 만들었을 때는 코드가 매우 적었습니다만 점점 오류를 해결하고 편의기능을 넣다보니 코드가 점점 늘어났습니다. 위 코드에서 원하는 부분만 발췌하여 사용하시더라도 수평계 애플리케이션을 만들 수 있습니다.

4. 애플리케이션 설치 및 동작확인하기
이제 핸드폰(블루투스 4.0이상)에 만들어진 앱을 설치하고 사용해봅니다. 애플리케이션의 링크는 다음과 같습니다. (https://play.google.com/store/apps/details?id=appinventor.ai_jinsub8506.Caravan_check) 혹은 구글 플레이에서 “카라반 블루투스(BLE) 수평계”를 검색하여 다운로드 합니다.

애플리케이션을 실행한 후 ‘SCAN’을 눌러 주변에 NANO 33 보드를 검색한 후 ‘연결하기’를 누르면 카라반의 수평수치가 표시되는 것을 확인할 수 있습니다.
이후 다시 애플리케이션을 실행시키면 마지막에 접속되었던 블루투스 기기를 검색하여 자동으로 연결됩니다.

차량 설정에서는 자신의 카라반에 대한 설정을 할 수 있습니다.
자신의 카라반의 크기, 표시되는 소수점의 개수를 조절할 수 있으며 화면에 나오는 카라반의 사진을 바꿀 수도 있습니다.
수평조정 버튼은 현재의 기울기를 0으로 놓는 영점조절 버튼입니다.
혹시 앞뒤를 바꾸어야하는 상황이라면 전후 좌우 변경 버튼으로 유동적으로 사용할 수 있습니다.

이처럼 NANO 33 보드를 사용하면 별도의 회로 구성없이 원격에서 수평수치를 받아볼 수 있습니다.

5. 자주 묻는 질문
Q1. 뭘 사야하나요?
녹색창에 “NANO 33 IoT”를 검색하셔서 나오는 보드를 사시면 됩니다. (뒤에 길게 있는 숫자는 의미 없는 듯합니다.) 핀이 있는 모델과 없는 모델은 기능상 차이는 없고 추후 어떻게 사용할지의 차이입니다.

Q2. 컴퓨터와 보드를 연결하여 보드에 녹색불이 들어오지만 포트가 잡히지 않습니다.
보드와 연결한 Micro 5핀 케이블이 충전 전용 케이블인듯 합니다. 데이터 케이블을 사용하셔야 컴퓨터와 보드간의 통신이 가능합니다. 혹시 이런 현상이 있을 경우에 핸드폰과 컴퓨터를 연결하여 핸드폰이 컴퓨터에서 인식이 되는지 확인해보시면 데이터 케이블인지 아닌지를 쉽게 판단 가능합니다.(핸드폰이 내 PC에 떠야 데이터 케이블입니다.)

Q3. 카라반 어디에 설치하는게 좋나요?
카라반 어디든 설치하셔도 됩니다. 기울어진 곳에 설치해도 괜찮으나 너무 큰 각도로 기울어지면 정밀도가 낮아집니다. 가급적이면 평평한 곳에 설치하시되 꼭 긴방향이 카라반의 전면 또는 후면을 바라보도록 나란히 설치해주시면 됩니다.

Q4. 전원 연결은 어떻게 하나요?
전원 연결 시 USB-5핀 단자를 이용하면 5V전기를 이용하시면 됩니다. 시가잭에 꼽는 5V USB단자를 이용하시면 됩니다. 만약 12V의 배터리를 직결하시고 싶다하시면 배터리의 +를 보드의 VIN에, 배터리의 -를 보드의 GND에 연결하시면 됩니다.(24V는 안됩니다.)

Q5. 보조배터리로 전원을 공급하면 10~30초 후 보드의 전원이 꺼집니다.
제 생각에 보조배터리는 충전용으로 많이 쓰이기 때문에 과충전 방지기능이 들어있어 적은 전류를 소비하는 경우 전기를 차단하는 경우가 있습니다. 아마도 이때문에 보드의 전원이 꺼지는 듯합니다. 웬만하면 카라반의 전기를 연결하는 방식을 추천합니다.

Q7. 보드를 사서 어플만 깔면 바로 사용가능한가요.?
아쉽지만 아닙니다. ‘아두이노 통합 소프트웨어’를 설치하신 후 내부에서 3번의 내부파일을 설치하시고 소스코드를 업로드 해야합니다. 글에서 만드는 과정을 꼭 봐주세요.

6. 아두이노 보드를 잘못 구입한 경우
가끔 실수로 IoT보드가 아닌 BLE나 BLE Sense보드를 구입하는 경우가 있습니다. 이런 경우 환불이나 버리실 필요는 없고 약간 다른 방법으로 수평계 만들기가 진행됩니다. BLE보드는 IoT보드와 달리 WiFi기능은 없으나 오히려 블루투스 5.0을 이용하므로 사용가능 거리가 더 길다는 장점이 있습니다.
다른 부분은 IoT보드를 세팅하는 과정과 동일한 과정을 거치나 NANO 33 BLE를 추가할 때에는 검색창에 “NANO 33″이라고 검색한 후 IoT와 달리 ‘Arduino nRF528x Boards’를 확인하고 설치합니다. 보드를 설치하고 다시 보드 옵션을 확인해보면 Arduino NANO 33 BLE를 확인할 수 있습니다. NANO 33 BLE를 선택하여 보드를 설정해줍니다.

블루투스 수평계를 만들기 위하여 IoT보드와 달리 “LSM9DS1”이라는 9축센서와 블루투스 기능의 라이브러리를 얻어야합니다. 이를 위해 Arduino Software (IDE)에서 사용 가능한 라이브러리 관리자를 열어줍니다.

라이브러리 관리에서 “LSM9DS1”과 “ArduinoBLE”를 검색후 설치 버튼을 눌러줍니다.

보드와 라이브러리를 설치하였으면, 이후 과정을 NANO 33 IoT보드와 완전히 동일하게 진행되게 됩니다.

이 글을 보시고 계시는 분들이 무언가를 만들 때 한 줄이라도 도움이 되었으면 좋겠다는 마음으로 제가 만들어 보었던 ‘블루투스 수평계’를 만드는 방법에 대해 알려드렸습니다.

Arduino Nano 33 IoT 제품 상세보러가기

Arduino Nano 33 IoT with headers 제품 상세보러가기

[58호]IoT 응용 제품을 위해 설계된 ESP32-S 와이파이 블루투스 콤보모듈 정품

디바이스마트 매거진 — Sat, 01 Feb 2020 01:22:52 +0000

AI-Thinker IoT

응용 제품을 위해 설계된 ESP32-S 와이파이 블루투스 콤보모듈 정품

높은 통합력을 보이는 ESP32는 Wi-Fi 및 듀얼 모드 블루투스 기능을 갖춘 저비용, 저 전력 SoC(system on a chip) 시리즈이다. ESP32 제품군에는 ESP32-DOWDQ6 (및 ESP32-DOWN), ESP32-D2WD, ESP32- SOWD, System In Package(SiP) ESP32- PICO-D4칩이 포함된다. 듀얼코어 160MHz MCU와 두 개의 FPU 및 하드웨어 가속기, 터치 센서, 홀 센서, ADC, DAC, 블루투스/와이파이 프로토콜 스택, TR필터, 듀플렉서, 파워앰프, LNA, 주파수 balun, 안테나 스위치를 통합했다. 강력한 처 리능력을 갖추고 있으며 믿을 수 있는 안정성 으로 와이파이 및 블루투스 기능을 실현하여 각종 IoT 애리케이션으로 쉽게 확장할 수 있다. 이처럼 ESP32는 수많은 부속품을 통합하 였으며, 기능 안정, 제작 용이, 동작 온도 범 위 -40℃에서 +125℃의 특징을 가지고 있고, 선진적인 자체 교정 회로를 통합하고 외부 회 로의 결함을 제거할 수 있으며 외부 환경 변 화에 빠르게 적응할 수 있다. 또한 TSMC 저전력 40nm 기술을 탑재하였 고 독립적인 시스템으로 응용 프로그램을 실 행할 수 있다. ESP32는 업계 내 최고 수준의 칩의 모든 특징을 가지고 있어 SCK 제어와 절전모드, 동적 전압 조정 등을 세밀하게 구별할 수 있 다. 전압은 기본 3.3V로 2.7V~3.6V의 범위로 작동할 수 있으며 작동 전류는 평균 80mA로 사용할 수 있다. 추가로 ESP32 전용 아답터 보드는 옵션으로 선택 가능하다.

ESP32-S 와이파이 블루투스 콤보모듈 보러가기

[50호]HM 블루투스 모듈 시리즈 출시

디바이스마트 매거진 — Tue, 30 Oct 2018 00:00:06 +0000

Huamao

HM 블루투스 모듈 시리즈 출시

네트워크 애플리케이션 전문 제조 기업 Huamao의 HM 블루투스 모듈 시리즈가 디바이스마트에서 판매를 시작했다. 호환 버전이 아닌 정품 버전으로 저렴한 가격대를 선보이며 블루투스 4.0의 최신 버전을 사용할 수 있다. 호환 버전과는 달리, 더욱 편리하고 안정적인 블루투스 연결이 가능하며 낮은 전력 소모, 높은 정확도를 자랑한다.

대부분의 HM시리즈 호환 모듈들이 재생칩을 사용하지만, Huamao의 정품 모듈은 Texas Instruments 정품 칩셋을 이용한 BLE 4.0 모듈로 주로 간단하고 편리한 BLE 응용 애플리케이션을 만드는데 사용 가능한 합리적인 솔루션으로 PC, Arduino, 또는 무선 시리얼 통신 (UART)을 위한 다른 블루투스 장치와도 쉽게 사용이 가능하다.
최신 펌웨어 업그레이드를 지원하며 이외에도 마스터 및 슬레이브 모드, iBeacon을 지원한다. 사용자는 필요에 따라 마스터 및 슬레이브 모드와 직렬 포트 전송 속도, 장비 이름, 비밀번호, 기타 매개변수를 변경할 수 있어 보다 유연하게 사용 가능하다.

디바이스마트에서 HM 블루투스 모듈 HM-10, HM-11, HM-12, HM-17 등 다양하게 판매하고 있어 구매도 가능하다.

Modules	VDD	Size(mm)	Flash	Chip	BT Version
HM-10	2.2-3.7V	27 * 13 * 2.2	256Kb	CC2540/1	V4.0 BLE
HM-11	2.2-3.7V	18 * 13 * 2.2	256Kb	CC2540/1	V4.0 BLE
HM-12	2.5-3.9V	27 * 13 * 2.2	64KB	Dual mode	EDR 40 + BLE 40
HM-13	2.5-3.9V	18 * 13 * 2.2	64KB	Dual mode	EDR 40 + BLE 40
HM-14	2.2-4.0V	13 * 12 * 2.0	/	Dual mode	EDR40 + BLE 40
HM-15	5V	65 * 32 * 16	256Kb	CC2540	BLE V4.0
HM-16	2.1-5.5V	27 * 13 * 2.2	256Kb	/	BLE V4.1
HM-17	2.1-5.5V	18 * 13 * 2.2	256Kb	CC2540	BLE V4.2

Huamao 제품군 보러가기

[44호]블루투스 제어, 아두이노 스마트 RC카 출시!

디바이스마트 매거진 — Fri, 22 Sep 2017 00:00:25 +0000

블루투스 제어, 아두이노 스마트 RC카 출시!

국내 최대 전자부품 쇼핑몰 디바이스마트는 최근 아두이노와 모터에 대해 쉽게 학습 할 수 있는 무선제어 스마트 RC카를 출시했다.
디바이스마트는 2018년부터 진행될 프로그래밍 교육 의무화 정책에 걸맞는 프로그래밍 교육용키트 구성을 하기위하여 끊임없는 개발과 노력을 기울이고 있으며, 이번에 출시된 아두이노 스마트 RC카는 2017년 하반기 야심작이다.

아두이노 스마트 RC카는 2륜 구동 아크릴프레임 위에 모터와 모터드라이버, 블루투스 센서를 연결한 아두이노를 장착하여, 스마트폰 어플리케이션으로 근거리 무선제어가 가능한 교육용 키트로, 프로그래밍은 물론 모터와 블루투스 원리 이해를 위한 교육에 탁월한 수단이 될 것이다.

키트구성의 개요 및 조립방법, 코딩, 구동 등 자세한 사항은 디바이스마트 블로그에서 확인할 수 있으며, 제품 구매는 디바이스마트 홈페이지에서 가능하다.

아두이노 블루투스 스마트카 키트 보러가기

[36호]CSR1012 칩 기반의 Bluetooth 4.1 Low Energy FBL780BC 블루투스 임베디드 모듈 시리즈 출시

디바이스마트 매거진 — Fri, 20 May 2016 05:41:42 +0000

CSR1012 칩 기반의 Bluetooth 4.1 Low Energy

FBL780BC 블루투스 임베디드 모듈 시리즈 출시

(주)펌테크는 블루투스, 지그비, 교육용 장비 등 무선 통신 분야 국내 최고의 기술력을 보유한 기업으로 이번에 Bluetooth 4.1 Low Energy 제품들(FBL780BC, FBL780BC_H, BLE Interface Board, FBL780BC Basic Kit)을 출시했다.

이번 신제품은 CSR1012 칩셋을 내장한 BLE 제품으로 기존 TI-CC2540 칩셋을 적용했던 FBL770BC보다 기능은 UPGRADE 되면서 소비전류는 줄고, 사이즈는 더 작아졌다.
FBL780BC는 IoT에 최적화된 블루투스 임베디드 모듈로서 BLE의 고유 기술인 저전력 기능과, Beacon 서비스 기능이 지원되며, UART 통신을 통해 양방향 데이터 전송이 가능한 제품이다. 또한 다양한 GPIO Port를 제공함으로써 외부에 MPU를 별도로 사용하지 않고도 제품 개발이 가능하며, Slave 기능인 Peripheral, Bro
adcaster Role 외에도 Master 기능인 Cetral Role 기능이 추가되며 BLE와 BLE간의 통신이 가능해졌다.
FBL780BC_H는 BLE 제품을 적용한 제품 개발 시 원활하고 쉬운 테스트를 위해 FBL780BC의 기능을 그대로 유지하면서 BLE 인터페이스보드에 장착이 가능하도록 Dip Type으로 개발된 제품이며, BLE 인터페이스 보드에 장착하여 스마트폰 전용 앱을 통해, FBL780BC의 PIO, ADC, PWM에 관련된 입출력 기능 테스트가 가능하다. ㈜펌테크의 이번 신제품은 최근 트렌드인 IoT 사물인터넷 기반의 다양한 무선 통신 솔루션에 최적의 제품이다.

제품 상세설명 보러가기

TEL. 031-719-4812
www.firmtech.co.kr

라즈베리파이3가 드디어 출시!!! (Now Raspberry Pi 3 is Coming!!)

디바이스마트 매거진 — Mon, 29 Feb 2016 10:34:20 +0000

라즈베리파이3, 라즈베리파이3 출시, raspberry pi 3, raspberry pi 3 model B

안녕하세요! 저희 디바이스마트가 급하게 여러분께 희소식 하나를 알려드립니다!!

드디어 기다리고 기다리던 라즈베리파이3가 출시되었습니다!!

저희 디바이스마트에서는 이 뉴스에 발빠르게 대처하여,

초도 물량을 많이 확보해두었습니다.

다만 국내에 수입되어 판매되기 위해서는 아직 “전파인증”이라는 관문이 남아있기에

실제로 고객님들께 제품을 보내드리는 데에는

약 일주일~열흘 정도의 시간이 소요될 것으로 생각됩니다.

그럼 기다리시는 동안,

잠시 라즈베리파이3에 대해서 자세히 알아볼까요?? (출처 : RasTV)

라즈베리파이3 model B 오늘 출시 – 64-bit quad A53 1.2 GHz BCM2837

Raspberry Pi 3 model B 출시 소식은 오늘의 빅뉴스입니다.. 새로운 Pi는 64-bit 쿼드코어 ARM Cortex A53 CPU (VideoCore IV GPU 내장)를 탑재했습니다. 이 1.2GHz CPU는 라즈베리파이2 모델B 제품(BCM2836 칩셋)에 비해 최대 50% 이상 성능이 향상되었습니다.

라즈베리파이 3B제품은 기존의 2B 제품과 동일한 모양과 크기로 출시되었다.

Video Overview

라즈베리파이3에 대한 많은 정보를 한 개의 짧은 동영상(아래 유튜브 영상 확인)을 통해 확인하실 수 있습니다.

많은 정보를 동영상으로 담았지만, 읽으며 확인하실 수 있도록 아래 글도 준비해두었습니다.^^

Built-in WiFi & Bluetooth

라즈베리파이 3B의 가장 중요한 정보(변경사항)는 바로 제품 아래쪽에 위치한 BCM43438 칩셋에 802.11n WiFi와 Bluetooth 4.0이 내장되어있다는 점입니다. (아래 그림 참조, 물론 그림으로 이해하는 것은 아마도 쉽지 않을 것으로 생각되니 추가로 아래의 글을 참조해주세요.)

Rasberry Pi 3B 아래쪽면에, BCM43438 wifi/BT 칩셋을 확인할 수 있다.

또한 제품의 윗면 DSI port 옆에는 아주 작은 크기의 와이파이용 내장 안테나를 확인할 수 있습니다.

Raspberry Pi 3 wifi antenna

아래 사진을 통해 WiFi/BT의 회로도를 자세히 확인할 수 있습니다.

Raspberry Pi 3B WiFi/BT 회로 확대사진

가격은 어떻게 형성되는가?

기존의 라즈베리파이와 거의 비슷한 가격에 형성될 예정입니다.(세금 및 배송비 제외)

(해외의 언론에서는 이렇게 표현하고 있으나, RS Component나 Element14와 같은 공식 유통사에서 한국 내 유통사들에 공급하는 가격은 Raspberry Pi 2 Model B에 비해서 꽤 높은 것으로 확인되었습니다.)

Full Specifications

반도체 칩셋 구성

New BCM2837 chip
Quad-core 64-bit ARM cortex A53 CPU
Clocked at 1.2GHz
라즈베리파이2 대비 최대 50% 빠른 속도
400MHz VideoCore IV GPU
1GB LPDDR2-900 SDRAM
New BCM43438 chip for WiFi/BT
802.11n Wireless LAN
Bluetooth 4.0

연결 방법(커넥터 구성)

26 GPIO ports in the standard 40-pin Pi configuration
4 USB 2 ports
100Base-T ethernet
DSI port
CSI port
4-pole composite video/audio
HDMI 1.4

전원 공급

Micro-usb power in
2.5 A 추천

전원에 대해서 다루기에 앞서, 개인적인 예비 측정을 진행해 보았습니다. 이 기록에 대해서는 1-2일 내로 차트로 볼 수 있도록 업데이트 예정입니다. 먼저 결론을 전달하자면, 라즈베리파이 3B 제품은 A53 CPU 코어를 빠듯하게 활용하기 전까지는 라즈베리파이 2B의 전력소모량과 거의 같다고 말할 수 있습니다. 4개의 코어는 처리량이 많이 걸려있는 경우(heavy loaded) 각 100-110mA를 소모하는 것으로 나타났습니다(라즈베리파이 2B의 경우에는 코어별로 각 40-50mA 소모).

그래서, 변경점은?

와이파이와 블루투스 기능이 추가되면서, 라즈베리파이 2B에서 인디케이터(전원, 동작 LED)가 위치했던 자리에는 “와이파이 안테나”가 위치하고 있습니다. 기존의 LED들은 DSI 커넥터 기준 반대편으로 이동했다. 또한 RUN(리셋) 헤더는 USB포트 근처로 자리가 바뀌었습니다.

Raspberry Pi3B 가 Pi2B 에 비해 달라진 점

새로운 GPIO 확장칩 (U20) XTAA FSB가 DSI 커넥터 근처에 위치해 있습니다. 하지만 이것이 무엇을 위한 것인지는 알 수 없으며, 아무래도 어떤 새로운 DSI 기능과 관련된 것이거나 WiFi나 블루트스를 추가한 것과 관련이 있는 것은 아닐까 추측할 뿐입니다.

또한 전원 회로부의 ‘neon death flash’ (U16)라는 반도체는 검은 보호막이 덮여져 있습니다. 덕분에 이제부터는 동작 중에 사진을 찍으면서 발생하는 플래시로 인해 충돌(Crash)을 일으키는 현상을 방지할 수 있습니다.

Micro-USB 슬롯은 이제 똑딱대며 삽입-인출하는 클릭(click) 방식이 아니라, Pi-Zero에서와 같이 마찰 결합(friction-fit) 방식을 사용합니다. 덕분에 이제는 실수로 SD카드가 튀어나오는 사고는 없을 것으로 보입니다.

Raspberry Pi3B의 아래쪽. 변경된 Micro SD slot을 확인할 수 있다.

CPU가 더욱 강력해짐에 따라, 라즈베리파이3에 필요한 파워서플라이도 기존의 2.0A이 아닌 2.5A를 추천하고 있습니다. 이는 CPU의 구동 및 USB에 연결된 다른 장치들을 구동하는데 충분한 전원을 공급하기 위한 것으로 볼 수 있습니다.

GPIO 포트의 pinout은 B+, A+ 및 Pi 2B와 동일합니다.

Raspberry Pi3B 핀아웃은 40개의 핀 모두 기존과 동일하다.

GPIOZero와 RPi.GPIO 모두를 테스트해본 결과, 모두 Pi 3B에서 잘 작동하였습니다.

실질적인 차이점은?

아래는 비디오에서 볼 수 있는 가장 큰 차이점입니다. 하지만..…

더 빨라졌습니다.(It’s faster)
와이파이를 내장하고 있습니다.(It has built-in wifi)
최근의 스마트폰들에 버금가는 웹브라우징 경험을 제공합니다. (The web-browsing experience is now comparable with that of a decent smartphone)
27초만에 부팅이 완료(기존 Pi2의 28초, Pi Zero의 42초에 비해 빠른 속도)됩니다.(It boots to the desktop in about 27 seconds compared with Pi2B’s 28s and Pi Zero’s 42s (all tested using the same micro-SD card))
LibreOffice Writer 프로그램 구동에 7초, Scratch 프로그램 구동에 약 4초가 소요됩니다.(LibreOffice Writer opens in about 7s and Scratch in about 4s)

와이파이 기능과 블루투스 기능이 내장되어 출시됨에 따라서 와이파이 동글과 블루투스 장치가 필요없어졌고, 덕분에 USB 포트의 여유 공간이 늘어났으며, 장치 구입을 위한 소비가 불필요해져 경제적으로 메리트가 생겼습니다. (베타테스트에서는 소프트웨어상 미지원이었습니다).

하지만 라즈베리파이3를 사용하면서 가장 인상깊었던 것은 바로 “웹브라우저 퍼포먼스”였습니다. 내장된 와이파이를 활용하여 RasPi.TV 사이트를 로딩하는 것(가볍거나 속도에 도움이 되는 웹디자인은 결코 아님에도)과, 임베디드 비디오를 보는 실로 즐거운 경험이었습니다. 사실 Pi 2B는 이 부분에서 제 인내심의 한계를 시험했었습니다. 하지만 이제 라즈베리파이3는 데스크탑 컴퓨터를 대용할 수 있을만큼 실용성이 높아졌다고 생각합니다. 물론 Pi 3B가 제 쿼드코어 i7 MacBook Pro 16GB를 대신해 저의 일상 업무를 대신할 수는 없겠지만, 아이패드와 같이 충분히 빠르고 쓸만하다고 생각합니다.

또한 속도를 높이고, 와이파이와 블루투스를 추가했음에도 제품이 기존과 비슷한 가격대를 형성한 것은 대단한 업적이라고 할 수 있습니다.

어디서 사야하죠??

국내에서는 현재 디바이스마트(클릭!)에서 구매(예약 구매, 3월초 발송 가능예정)하실 수 있습니다.

또한 신제품 출시 기념, 방열판 2종 세트를 사은품으로 증정해드리고 있습니다.

많은 성원 부탁드립니다. 감사합니다.^^

Raspberry Pi 3B

출처 : http://raspi.tv/2016/raspberry-pi-3-model-b-launches-today-64-bit-quad-a53-1-2-ghz-bcm2837

또한 현재 디바이스마트에서는 라즈베리파이 제품군을 그 어디보다도 저렴하게 판매하고 있습니다.

(구매하러 가기 클릭!)

(아래 전품목 부가세 별도가. but! 부가세를 포.함.해.도. 국.내. 최.저.가.임을 자부합니다.)

게다가 라즈베리파이, 디스플레이, 카메라모듈, 케이스 모두 당.일.발.송… !!!!!!

라즈베리파이2 (Raspberry Pi 2 Model B 1GB) : 39,900원

라즈베리파이 7인치 터치스크린 디스플레이 : 85,000원

라즈베리파이2 공식 정품 케이스 : 8,200원

라즈베리파이 IR 카메라 모듈 (RPI NOIR CAMERA BOARD) : 31,000원

라즈베리파이2 + 공식케이스 : 47,500원

디바이스마트로 구매하러 가기 클릭!!
