인터보드

아두이노 코딩 교육용 드론 연구개발 키트

e-drone V3 – 10DOF 출시

인터보드는 다양한 계층에서 아두이노 코딩 교육이 가능한 교육용 드론 연구개발 키트를 출시했다. 이 제품은 1개의 키트를 가지고 6가지의 형태의 멀티로터를 손쉽게 제작할 수 있다는 가장 큰 장점이 있다.

이 제품으로 초등학교에서는 다양한 형태의 드론을 직접 조립하면서 드론의 형태에 맞는 펌웨어를 무선으로 업로드하고 공중에 날리는 등의 과정을 통해서 하드웨어와 소프트웨어의 관계를 학습할 수 있다. 간단한 코딩을 하면서 자신이 생각하는대로 드론에 연결된 모터와 LED 등의 장치를 직접 제어하면서 코딩 감각을 익힐 수도 있다.

해당 제품은 Multiwii 오픈 소스를 사용하고 있다. 오픈 소스에는 드론 제어에 관련된 다양한 알고리즘이 포함되어 있어 드론을 제작하고자 하는 이들에게 많은 정보를 제공하고 있다. 특히 Multiwii 소스는 아두이노 환경에서 수정 및 사용이 가능하다는 장점이 있는 것으로 알려져 있다. 이를 통해 상위 학교에서는 Multiwii 소스를 가지고 드론에 사용된 다양한 알고리즘 및 기술에 대하여 학습할 수도 있다.

완성된 드론은 안드로이드 스마트폰의 블루투스와 WiFi 통신을 통한 제어, 아두이노 코딩 교육용 전용 조종기에 의한 제어, RC 송수신기, UART 방식을 지원하는 통신 장치 등의 다양한 방식으로 제어가 가능하며, 제어를 위해서는 Multiwii Serial Protocol이 사용된다. UART 방식의 다양한 장치에서는 MSP 통신 프로토콜을 지원하면 이를 통한 제어가 가능하다.

현재는 안드로이드 스마트폰을 통해서 e-drone을 제어하고 무선으로 펌웨어를 업로드하여 다양한 형태로 활용이 가능하며, 드론 제어용 앱은 플레이스토어에서 “e-drone”으로 검색 및 설치(무료)할 수 있다. e-drone에 장착된 장치 중에 제어가 가능한 장치는 LED 2개, DC모터 6개, 블루투스 또는 WiFi모듈이며, 센서는 3축 자이로, 3축 가속도, 3축 지자계, 기압 센서가 내장되어 드론의 다양한 기능 구현이 가능하다. 보드에 연결된 확장 포트를 통해서 추가적인 장치 연결이 가능하다.

보다 자세한 제품 소개, 제작, 활용 정보는 공식 기술지원 사이트인 카페 (http://cafe.naver.com/interboard)와 QR코드를 통한 디바이스마트 상품 상세페이지에서 얻을 수 있다.

 e-drone V3 – 10DOF 상세정보 보러가기

www.interboard.co.kr

디엔지위드

무선으로 드라이버를 제어하는 ‘무선 송.수신기세트’ 4종 출시

기어드모터와 각종 모터 및 드라이버를 전문으로 제작하는 디엔지위드에서 새로운 제품을 출시했다.

신제품 ‘무선 송.수신기세트’는 드라이버를 통해 모터를 최대한 간편하게 제어할 수 있도록 ‘편의성’에 포커스를 맞추고 제작된 제품이다.

특히 이 제품은 릴레이 모듈에 수신기가 장착된 형태로, 송신기에서 신호를 보내면 수신기에 내장된 릴레이가 ON/OFF되는 간단한 원리로 작동하며, 하나의 송신기를 이용해 여러개의 수신기에 사용이 가능하다는 장점이 있다.

또한 사용자의 다양한 Needs를 충족시킬 수 있도록 총 4개의 모델(12V 1채널, 12V 2채널, 24V 1채널, 24V 2채널)로 출시됐다.

제품 사양
· 적용된 릴레이 : SRD-24VDC-SL-C/24V
· 점퍼의 간단한 이동만으로 3가지 동작모드 구현가능 (M-T : Monentary, T-com : Toggle, OPEN : Latched)
· 수신기 동작모드
Momentary : A버튼을 누르고 있는
동안에만 A릴레이가 ON됨
Toggle : A버튼을 누르면 릴레이가 ON되고, 다시 A버튼을 누르면 릴레이가 OFF됨
Latched : A버튼을 누르면 A릴레이만 ON되고 나머지 릴레이는 OFF됨

2채널 무선 송ㆍ수신기세트 RC-24-2CH (24V) & RC01 제품 구매하러 가기

(주)케이엠인터내셔널

가장 합리적인 일체형 PC COMPASS Basic

Model : CB-24C-S4120 출시

(주)케이엠인터내셔널은 올인원 PC, TV, 모니터 등 직접 개발, 제조, 유통하여 불필요한 마진을 줄이고 합리적인 가격의 최상의 품질을 공급하는 IT 전문 업체로, 특히 제조하는 컴퓨터에는 광시야각 패널, ASUS 메인보드, DDR3L 저전력 RAM, 120GB SSD, FSP 어댑터 등 소비자들이 가장 인정하는 브랜드의 품질 부품만을 사용하고 있다.

이번에 출시 된 올인원 PC COMPASS 시리즈는 BASIC, 230SE, 238SE 총 3개의 라인업으로 나눠져 있다. 그 중 소비자들에게 가성비가 좋다고 평가받는 BASIC 모델 CB-21C-S4120, CB-24C-S4120는 현재 출시한지 얼마되지 않았지만 물량이 부족할 정도로 인기가 높다.

CB-24C-S4120 제품 구매하러 가기

www.km-i.co.kr

 Pololu

VL53L0X Time-of-Flight Distance Sensor Carrier 및

새로운 버전의 38kHz IR proximity sensors 출시

Pololu는 최근 VL53L0X Time-of-Flight Distance Sensor Carrier 제품을 출시했다. 이번 제품은 설정, 목표, 환경 등에 따라 최대 2미터의 측정거리를 자랑해, ‘긴 거리 버전의 VL6180(주변광센싱 기능은 없지만 거의 동일한 제품)’라고 볼 수 있다. 이 통합 LIDAR(Light Detection and Ranging) 모듈은 적외선이 목적지까지 도달하거나 반사되어 돌아오는 등에 대한 Pulse를 측정한다. 이 정보를 활용하여 거리를 재고(1mm의 해상도, 3%의 오차범위), 특히 목표의 반사율에 의한 영향을 최소화 한다.

Pololu의 신제품이 보통 그랬던 것 처럼, 이번 제품도 2.8V의 레귤레이터와 레벨시프터를 내장하여 3.3V와 5V 시스템 모두 쉽게 활용할 수 있으며, 핀 홀과 마운팅 홀 역시 브레드보드 친화적인 인터페이스를 자랑한다. 또한 Arduino를 위한 별도의 Library도 제공해 고객의 편의성을 한 층 높였다.

또한 Pololu는 기존의 적외선 근접 센서 모듈(irs05a 버전, 단종)을 일부 업데이트한 새로운 38kHz IR proximity sensors(irs05b 버전) 제품도 함께 출시했다. 주요 변경사항은 IR 송/수신부의 위치가 기판의 가장자리에서 조금 더 중심부 쪽으로 이동했다는 것이다. 이 작은 변화로 인해 조금 더 나은 하드웨어적 안정감(각종 방해물 및 위험으로부터 구조적으로 유리)을 가져올 수 있게 되었으며, 센서의 성능면에서도 향상될 수 있다고 한다.
이번 버전에서도 기존 버전에서와 같이 측정 거리 60cm의 고휘도 버전과 측정 거리 30cm의 저휘도 버전의 2가지 버전으로 출시되었으며, Pinout이

전과 동일하기때문에 기존 버전을 사용하고 있는 사람도 별다른 구애를 받지 않고도 단순한 교체 작업을 진행할 수 있다.
더 많은 정보는 위 QR코드의 디바이스마트 상품 정보 페이지에서 확인할 수 있다.

VL53L0X Time-of-Flight Distance Sensor Carrier with Voltage Regulator, 200cm Max 상세 구경하러가기

Pololu 38 kHz IR Proximity Sensor, Fixed Gain, Low Brightness 상세 구경하러가기

www.pololu.com

IR ROBOT

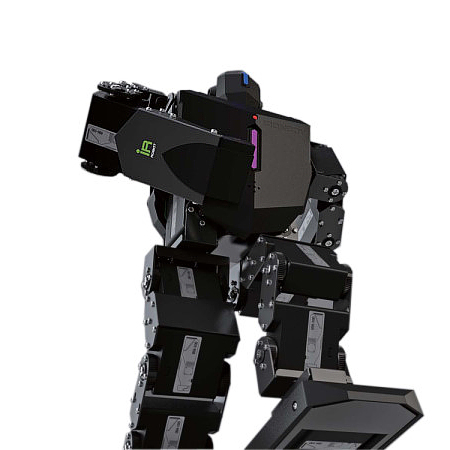

휴머노이드로봇 IRONBOY(IRH-100) 출시

액추에이터 제조 전문기업인 IRRobot에서 휴머노이드 로봇 IRONBOY(IRH-100)를 출시했다.
IRRobot에서 출시한 휴머노이드 로봇 IRONBOY(IRH-100)는 내구성이 뛰어난 디지털 서보모터, 전용 메인컨트롤보드와 메탈 브라켓 프레임 및 그 하드웨어로 구성되어 있다. 특히 이 제품은 휴머노이드 로봇 최초로 아두이노와 직접 호환되는 상용 휴머노이드 로봇으로, 아두이노와의 호환성 확보를 위해 메인 컨트롤보드에 간단히 장착할 수 있는 별도의 전용 아두이노 보드(IRduino)와 6축 가속도/자이로센서, 블루투스 4.0 모듈이 기본 제공된다. 또한 IRduino 보드는 시중의 다양한 아두이노보드와 마찬가지로 독립적인 아두이노 보드로서의 기능도 할 수 있어 교육 활용도가 높다고 업체는 설명했다.

IRONBOY(IRH-100) 주요 사양 및 제원

· 제어시스템 : Pulse Width Modulation 제어, 1500usec Neutral
· 자유도 : 16 자유도 (최대 24 자유도 확장 가능)
· 제어 방식 : Bluetooth 4.0 BLE 통신을 통한 모바일 폰 제어(안드로이드 앱 제공), 적외선 리모콘 (리모콘 불포함)
· 메인제어기 : 16bit, ATXmega128, Firmware Upgrade 가능, 1MB data memory (기본 100 가지 모션 제공 + 소비자 창작 모션 100가지 저장), IRduino 도킹 포트, 6축 자이로/가속도 센서, Bluetooth 4.0 기본 내장
· 배터리 : 1,500mA NiMh Battery 5 Cells
· 동작온도 : -20℃ ~ +60℃.
· 제품 크기 : 170 X 99 X 335mm

자세한 제품 사양은 디바이스마트 홈페이지에서 확인 가능하다.

인트로동영상

(Video: Watch this video on the post page)

음성인식 쉴드 적용 동영상

(Video: Watch this video on the post page)

블루투스 조이스틱, 제스쳐 쉴드 동영상

IRRobot 아두이노 호환 휴머노이드로봇 IRONBOY(IRH-100) 상세 보러가기

www.irrobot.com

Teensy

더 커지고, 더 빨라진 ARM Cortex MCU

개발보드 Teensy 3.5 버전 출시!

Teensy는 브레드보드 친화적인 Pre-flashed Bootloader 개발보드로, 별도의 외장 프로그래머 없이도 USB 연결만을 통해서 쉽고 빠르게, 편리하게 프로그래밍을 시작할 수 있는 제품이다. C 또는 Arduino IDE, 아두이노 스케치를 위한 Teensyduino 애드온을 설치하는 등 취향에 맞는 프로그램으로 프로그래밍할 수 있어 매우 편리하다.

Teensy 3.5 버전은 더욱 커지고(62.3mm x 18.0mm), 더 빨라졌으며, 특히 MicroSD 카드 슬롯을 내장하여 이를 통한 다양한 프로젝트에 활용할 수 있다. 무엇보다도 업그레이드 된 ARM Cortex MCU(120MHz, 기존 버전은 72MHz)와, 보다 나은 메모리(512K, 기존 버전은 256K)뿐 아니라 RAM, EEPROM, 많아진 Pin Hole로 성능과 확장성을 모두 업그레이드 시켰다.

Description

-
The Teensy is a breadboard-friendly development board with loads of features in a, well, teensy package. Each Teensy 3.5 comes pre-flashed with a bootloader so you can program it using the on-board USB connection: no external programmer needed! You can program for the Teensy in your favorite program editor using C or you can install the Teensyduino add-on for the Arduino IDE and write Arduino sketches for it!

-
The processor on the Teensy also has access to the USB and can emulate any kind of USB device you need it to be, making it great for USB-MIDI and other HID projects. The 32-bit, 120MHz processor brings a few other features to the table as well, such as multiple channels of Direct Memory Access, several high-resolution ADCs and even an I2S digital audio interface! There are also four separate interval timers, plus a delay timer! Oh yeah, and all digital pins have interrupt capability and are 5V tolerant.

-
All of this functionality is jammed into a 62.3mm x 18.0mm board with all headers on a 0.1″ grid so you can slap it on a breadboard and get to work! The Teensy 3.5 (as well as its sibling, the Teensy 3.6) is larger, faster and capable of more projects, especially with its onboard micro SD card port. An upgraded ARM Cortex MCU (120MHz from 72MHz), more memory (512K from 256K), as well as more RAM, EEPROM and accessible pins make up the key new features of this “teensy” board. The Teensy 3.5 is slightly scaled down from the Teensy 3.6 but is offered at a cheaper price point, comparatively.

Features
· 120MHz ARM Cortex-M4 with Floating Point Unit
· 512K Flash, 192K RAM, 4K EEPROM
· Microcontroller Chip MK64FX512VMD12
· 1 CAN Bus Port
· 16 General Purpose DMA Channels
· 5V Tolerance on All Digital I/O Pins
· 62 I/O Pins (42 breadboard friendly)
· 25 Analog Inputs to 2 ADCs with 13-bit resolution
· 2 Analog Outputs (DACs) with 12-bit resolution
· 20 PWM Outputs (Teensy 3.6 has 22 PWM)
· USB Full Speed (12Mbit/sec) Port
· Ethernet mac, capable of full 100Mbit/sec speed
· Native (4-bit SDIO) micro SD card port
· I2S Audio Port, 4-Channel Digital Audio Input & Output
· 14 Hardware Timers
· Cryptographic Acceleration Unit
· Random Number Generator
· CRC Computation Unit
· 6 Serial Ports (2 with FIFO and Fast Baud Rates)
· 3 SPI Ports (1 with FIFO)
· 3 I2C Ports
· Real-Time Clock

Documents
· Datasheet (MK64FX512VMD12)
· Teensy Quick Start
· Teensyduino Software
· Pin Assignment Charts
· Front
· Back
· Using the RTC

Teensy 3.5 [DEV-14055] 상세 구경하러 가기

www.sparkfun.com

SparkFun

MMA8452Q Triple Axis Accelerometer 및

TB6612FNG Motor Driver 출시

SparkFun은 초소형 3축 가속도센서 MMA8452Q 칩셋 모듈을 출시했다. MMA8452Q는 12비트의 해상도를 가진 Smart 저전력 3축 MEMS 가속도 센서로, 유연한 임베디드 기능과 사용자 친화적인 옵션, 2개의 인터럽트 핀에 대한 개별 설정이 가능한 제품이다.

임베디드 인터럽트 기능은 전체적인 전력 소모 절감과, 지속적인 데이터 수집으로부터 호스트 프로세서의 부담을 완화시켜 준다. 유저들의 요청에 따라, SparkFun의 이번 3축 가속도 센서 모듈은 납땜이 완료된 버전으로 출시되어 더욱 사용자가 편리하고 간편하게 각자의 보드에 납땜 없이 결합만으로도 활용할 수 있다.

함께 출시된 TB6612FNG 모터 드라이버 모듈은 최대 2개의 DC모터를 1.2A의 정전류(Peak 3.2A)로 컨트롤 할 수 있다. 두개의 입력 신호(IN1, IN2)는 각각 4개의 모드(CW, CCW, Short-Brake, Stop) 중 하나의 기능으로 활용될 수 있다. 또한 두개의 모터 출력(A, B)은 각각 별도 컨트롤이 가능하다. 각 모터의 속도는 PWM 입력 신호를 통해 컨트롤되며, 최대 100kHz이다. 3축 가속도 센서 모듈과 같이 핀헤더가 납땜되어있는 완제품 형태로 출시돼 사용자의 편의성을 한 층 끌어올렸다.

더 많은 정보는 디바이스마트 상품 페이지에서 확인가능하다.

MMA8452Q 3축 가속도 센서 모듈 SparkFun Triple Axis Accelerometer Breakout – MMA8452Q (with Headers) [BOB-13926] 제품 보러가기

TB6612FNG 모터 드라이버 모듈 SparkFun Motor Driver – Dual TB6612FNG (with Headers) [ROB-13845] 제품 보러가기

네패스

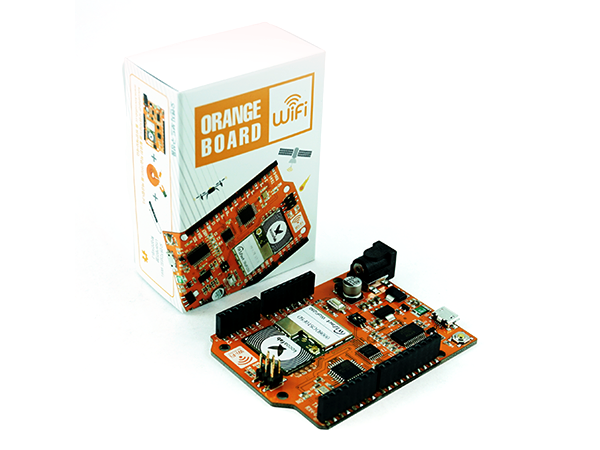

오렌지보드 WiFi 출시

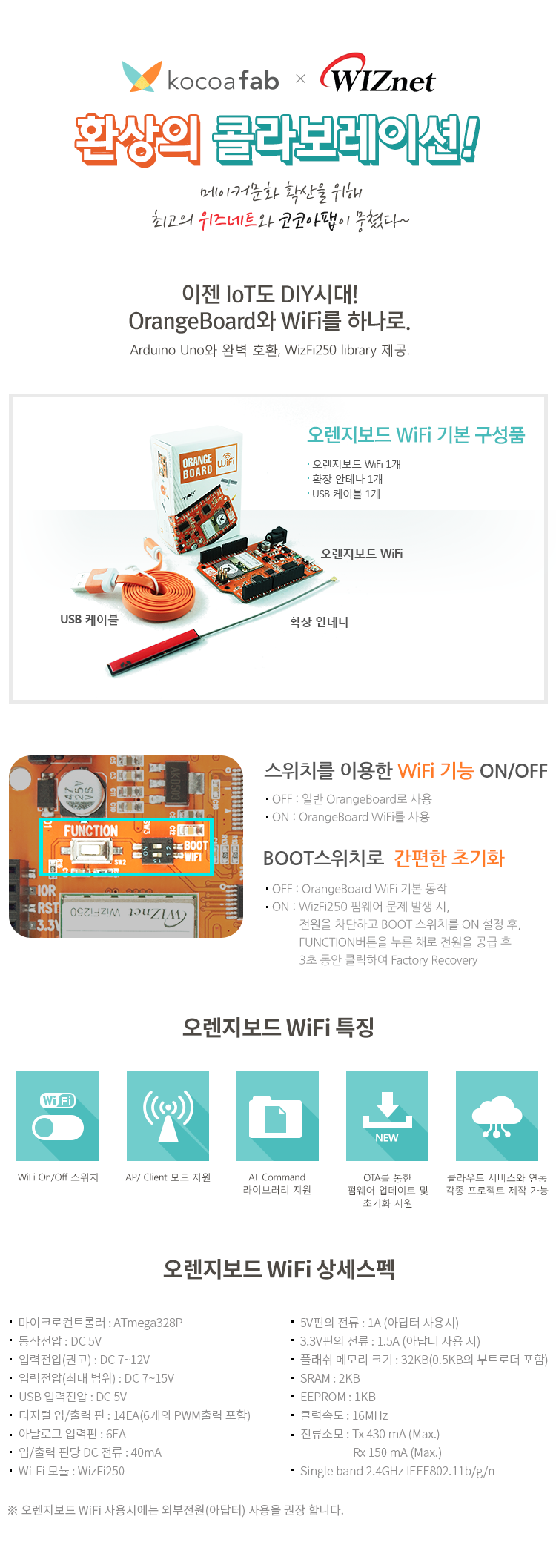

네패스 코코아팹에서 신제품 오렌지보드WiFi를 출시했다. 기존 한국형 아두이노 오렌지보드의 장점을 그대로 계승함은 물론 오렌지보드에 Wiznet의 WizFi250모듈을 탑재했다. 이에 따라 별도의 와이파이 쉴드를 결합하거나 와이파이 모듈을 장착할 필요 없이 와이파이를 사용할 수 있다.

아두이노에 와이파이 기능을 사용하고 싶은 사용자들에게는 가격이 저렴하다는 장점은 물론, 사용자 편의를 위하여 WizFi250 라이브러리를(https://github.com/Wiznet/WizFi250_arduino_library) 모든 사용자들에게 제공한다.

오렌지보드 WiFi는 AP/Client 모드, AT Command 라이브러리, OTA를 통한 펌웨어 업데이트 및 초기화 역시 지원한다. 또한 보드 윗면의 스위치로 WiFi를 쉽게 on/off 할 수 있고, BOOT 스위치를 통하여 간편하게 초기화가 가능하다.

코코아팹은 오픈소스하드웨어 관련 다양한 정보뿐만 아니라 사용법, 예제와 어플리케이션, 라이브러리 등 사용자를 위한 다양한 편의를 제공하고 있다.

제품에 대한 더 자세한 정보는 디바이스마트 상품페이지에서 확인 가능하다.

www.kocoafab.cc

오렌지보드 WiFi 출시 제품 상세정보 보러가기

I.O Tech

I.O Tech, 초·중·고등학교 소프트웨어

교육용 교구 I.Series 출시!

I.O Tech는 2018년 소프트웨어 교육 의무화에 맞춰 I.Series를 출시했다. I.Series는 초·중·고등학교의 소프트웨어 교육에 사용되고 있는 아두이노(Arduino), 엔트리(Entry) 프로그램에 특화된 제품으로 중소기업청의 기술개발사업을 통해 제작되었다.

기존에 판매되고 있는 마이크로 컨트롤러 키트에 비해 아마추어적인 외형으로 일반인들이 보기 쉽고 회로도를 펼쳐 바로 비교해 볼 수 있고 초·중학교 수준에 맞는 교재를 구비하여 아이들이 쉽게 따라 할 수 있는 장점이 있다.

I.Series는 기초 키트와 프로젝트형 키트로 구성되어 있으며, 기초 키트로는 아두이노에 특화된 I.Kit와 엔트리에 특화된 I.Entry Kit가 있다. 프로젝트형 키트로는 전자시계를 만들어 볼 수 있는 I.Watch와 자동차를 만들어 볼 수 있는 I.Car가 있다. 이 중 기초 키트인 I.Entry Kit와 I.Kit는 주변에서 흔히 볼 수 있는 9가지의 콘텐츠로 구성되어 있다.

LED와 푸시버튼으로 시작하여 난이도 별로 RGB LED, 7 세그먼트, 가변저항, 온도센서, 조도센서로 구성되어 있고 거기에 각 프로그램의 특성에 맞게 I.Entry Kit는 부저와 모터가, I.Kit는 소형 스피커와, 캐릭터(Character) LCD가 추가로 구성되어 있다. 프로젝트형 키트인 I.Watch와 I.Car는 모듈(Module)의 형태로 각각 기초 키트에 간단한 부착을 통해 사용할 수 있어 아이들이 사용하기에 적합한 제품이다.

한편 I.Series는 현재 부산의 소프트웨어 연구학교와 홈플러스 문화센터에서 소프트웨어 교육의 교구로 사용되고 있으며 그밖에도 I.Series는 네이버의 블로그 및 I.O Tech 홈페이지에서도 I.Series를 활용하는 교육을 실시할 예정이다.

www.io-tech.co.kr

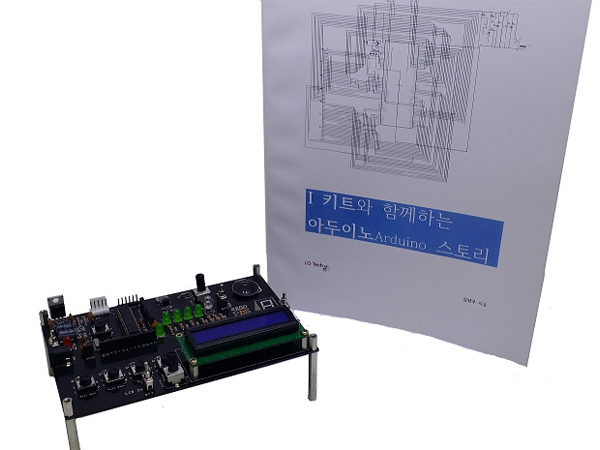

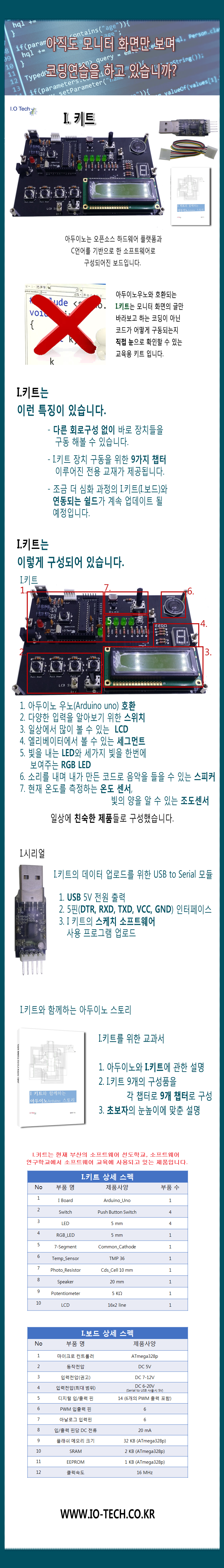

■ [I.Kit] 기초 아두이노 교육용 키트

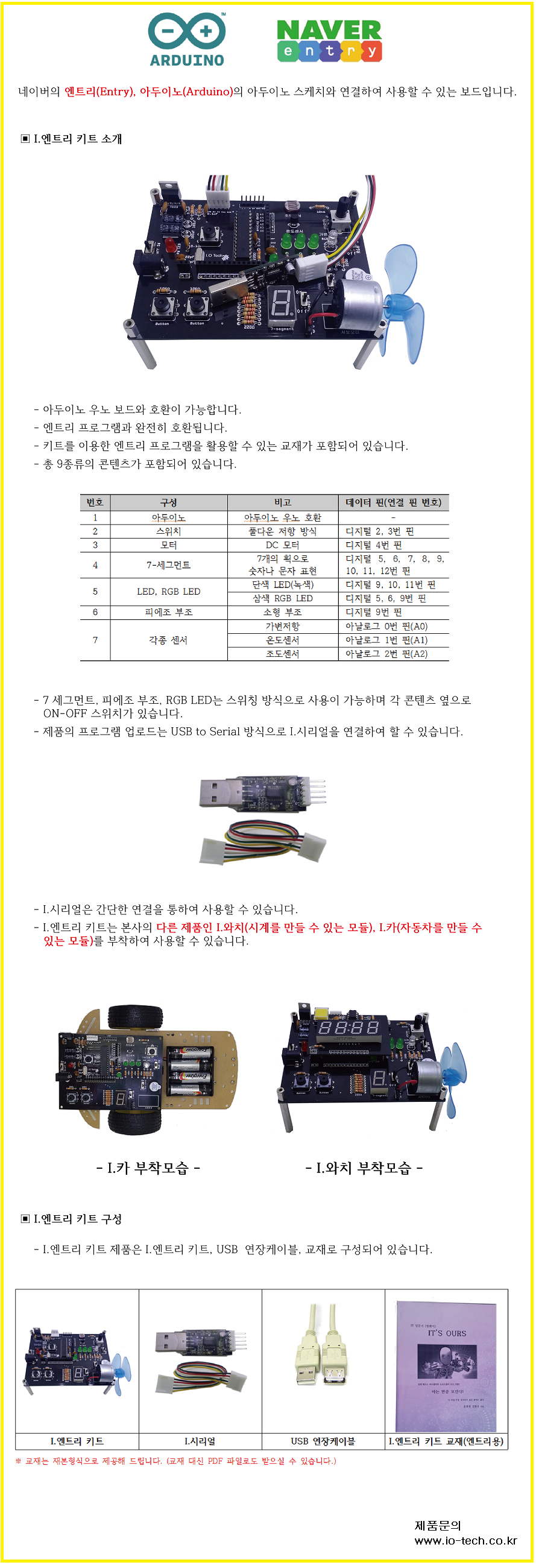

■ 기초 아두이노 및 엔트리 교육용 키트

[I.Kit] 기초 아두이노 교육용 키트 제품 구매하러 가기

[I.Entry Kit] 기초 아두이노 및 엔트리 교육용 키트 제품 구매하러 가기

Midcom

TI SN6501 Push-Pull 드라이버 전용

Transformer 출시

다양한 기능을 요구하는 digital convergence 시대에 맞는 안정된 전원공급 장치에는 절연형(isolated) 및 비절연형(non isolated) 있다. 비절연 구조는 간단하나 출력전압 리플이 심하고 저효율등 제어가 불안정하여, 이런 단점을 보안하기 위해서 절연형 구조가 많이 적용되는 추세이다.

이러한 전원 시스템에서 현재 널리 사용되고 있는 TI SN6501 Push-Pull 드라이버 IC 전용 Transformer가 Midcom사에서 출시되었고, 향후 ESS(에너지 저장장치) MCU 전원 공급장치 및 BMS(밧데리 제어시스템) 전원공급회로에 많이 적용되어 개발될 예정이다.

특히 고효율(>80%), 초소형 사이즈/저렴한 가격으로 누구나 쉽게 개발할 수 있는 이 제품은 Midcom사의 국내 총판 ㈜유피씨코리아에서 판매 및 유통을 총괄하고 있으며, 디바이스마트에서 구매할 수 있다.

Wurth Electronics 760390013 제품 보러가기

Wurth Electronics 760390014 제품 보러가기

Wurth Electronics 760390015 제품 보러가기

www.upckorea.com

TEL. 02-855-0746
