[19호]디바이스마트 5 ~ 150W 솔라 패널 출시!

디바이스마트에서 최대 22V 출력이 가능한 5W 에서 150W 까지의 다양한 솔라 패널 모델을 출시했다. 온라인에서 구매가 가능한 10W, 20W, 40W, 80W 사양 이외에 다른 제품들도 소량 주문이 가능하다.
판매되는 솔라 패널은 최대 전압(Max. Power Voltage :Vmp) 17V 이상이며, 개방 전압(Open-Circuit Voltage : Voc)은 22V정도 되는 성능 좋은 솔라 패널이다.
각 패널 상세 설명에서 와트별 최대 전류(Max. Power Current : Imp)를 참고하여 쉽게 원하는 제품을 선택할 수 있으며, 솔라 패널의 외관은 견고한 알루미늄 케이스로 되어있어 외부 충격에 강하며, 설치를 위한 홀 가공도 되어 있다.
뒷면에는 방수에 탁월한 솔라 패널 전용 커넥터 MC4 TUV IP67 커넥터가 장착되어 손쉽게 설치할 수 있으며, 별도 전선 작업이 필요하지 않은 장점이 있다.

솔라패널 10W 출력 12V	솔라패널 20W 출력 12V	솔라패널 40W 출력 12V	솔라패널 80W 출력 12V

지금까지 솔라 패널은 단순히 솔라 패널 또는 전용 충전 솔라 모듈만 구매할 수 있었지만, 디바이스마트에서는 일반 사용자의 관점에서 각 모듈을 연결하는 방법과 액세서리들까지 모두 손쉽게 구매할 수 있도록 준비하였다. 패널의 종류와 설치 크기 등을 조율한다면 쉽게 사용할 수 있을 것이다.

www.devicemart.co.kr

[19호]소형 펜슬 타입 납연기 정화기 출시!

세계적인 공구제조업체 Weller에서 소형 펜슬 타입 납연기 정화기 WFE P를 출시했다.
납땜 작업 시 발생되는 연기는 다수의 유해 성분을 포함하고 있어서 이 연기가 호흡기를 통해서 인체 내부로 유입될 경우, 분해가 되지 않고 인체 내부에 축적되게 되는데, 이러한 유해물질들은 건강에 나쁜 영향을 주기 때문에 납연기 정화기가 꼭 필요하다.

Weller WFE P는 추가적인 공조 시설의 구축이 어렵거나, 작업 장소가 협소하여 부피가 큰 납연기 정화기의 설치가 어려운 곳에 적합하다.
펜슬에 흡입구를 직접 연결하고, WFE P 흡입구와 펜슬 흡입구를 호스로 연결하여 작업 중 발생되는 유해물질을 펜슬 부분에서 직접 흡입하여 정화시키는 방식을 채택했다.
또한 WFE P는 외장 압축 공기의 지원 없이 자체 터빈 방식으로 흡입에 필요한 진공 압력을 생성하며, 부피가 작아 별도의 추가 작업 없이 작업 테이블에 설치 후 사용이 가능하다.
국내에서는 (주)디에이치에스가 수입, 공급하며, 제품에 대한 세부 사항은 디바이스마트에서 확인할 수 있으며 구매도 가능하다.

■ 제품 특징 ■

· 품명 : WFE P
· 사용전압 : 230V / 50Hz
· 크기 : 세로x가로 295x140mm
· 중량 : 4kg · 출력 : 50W
· 소음 : 40db (1m 거리에서 측정)
· 최대 흡입력 : 30.000Pa
· 사용 가능 펜슬 수 : 2(EA)
· 사용 필터 : – Compact filter (HEPA filter H13 + Wide band gas filter) – Fine dust filter F7
· 흡입 압력 조절 가능 (1단계, 2단계로 구분)

제품구매하러가기

Tel. 051-325-0777

www.dhscorp.co.kr

[19호]뇌파 학습기, RF모듈, 가속도 센서 입점!

(주)아이맥스에서 뇌파 집중력 학습 게임기(BTT-1000)와 MCU내장 RF모듈(EM-RF24L), 3축 가속도 센서 모듈(EM-3XS)등 총 3가지 제품을 판매하기 시작했다.

BTT-1000은 사람이 집중할 때 발생되는 알파파(α)를 검출하여 0~100등분으로 세밀하게 분석, DATA 신호로 변환하여 PC게임이나, 소형 장난감을 제어할 수 있도록 설계됐다.
집중력이란 추상적인 부분을 실제 눈으로 확인이 가능하도록 하고 장난감 제어 및 게임 결과를 그래프로 프린터 출력도 가능하다. 작은 미니 선풍기를 포함하여 집중력으로 돌릴 수 있는 예제와 각종 게임 프로그램이 함께 제공된다.

제품특징

• A. 집중력을 눈으로 확인이 가능한 세계최초의 기기
• B. 집중력 세기를 무선으로 보내어 장난감을 제어
• C. 세계 최고의 다양한 뇌파 장난감 생산기술 보유(뇌파분수대, 뇌파선풍기, 뇌파열차, 뇌파자동차 등 다양)
• D. 뇌파 게임결과를 그래프로 프린터 출력이 가능

BTT-1000 제품구매하러가기

EM-RF24L은 MCU(PIC16F687)가 내장된 무선 RF Module이다. 별도의 회로 구성 없이도 RF 송수신이 가능하다. 2.4GHz Band RF 송수신이 가능하며, 4개의 I/O포트와 2개의 COM포트 지원으로 다른 제품에 쉽게 응용할 수 있다.

제품특징

• 2.4GHz Band RF 송수신
• MCU(PIC16F687)가 내장되어 있어 별도의 회로 없이도 송수신 가능
• 4개의 I/O 포트, 2개의 COM 포트 지원
• 외장 MCU 연결포트 지원
• 안테나 확장 가능(안테나 별도구매 OR Wire 사용 가능)

SPEC

• MCU 사양: PIC16F687
• RF Chip 사양: nRF24L01
• 동작 전압: 2.0~3.6V

EM-RF24L 제품구매하러가기

EM3XS는 MCU와 연결하여 3축(x, y, z)에 대한 정보를 전송해주는 Module이다. Port배치에 따른 A, B 두가지 타입으로 나뉘며 초소형 사이즈로 제작됐다. 여기에 소개된 제품들에 대한 자세한 사항은 디바이스마트에서 확인이 가능하다.

EM3XS 제품구매하러가기

Tel. 051-804-8826
www.eyemaxco.com

[19호]임베디드모듈 신제품 3종 출시!

JMOD-BT-1	JARDUINO-UNO-1	JTOOL-MKII-1

임베디드시스템 전문업체인 제이씨넷에서 타사 제품과 차별성을 갖는 임베디드모듈 3종을 출시했다.

교육용 블루투스 시리얼 모듈인 JMOD-BT-1은 HC-05 블루투스 시리얼 모듈을 기반으로 한 간편한 인터페이스의 교육용 블루투스 시리얼 모듈이다. JMOD-BT-1은 ATmega128 기본 모듈인 JMOD-128-1에 장착하거나 브레드 보드에 장착하여 블루투스 시리얼 모듈 역할을 수행할 수 있으며, JTOOL-MKII-1에 장착하면 AVRISP 무선 다운로더로도 사용 할 수 있는 편리한 제품이다. 3.3V ~ 5V의 전원 입력에서 모두 동작하며, 설정에 따라 마스터 및 슬레이브 모드로 동작이 가능하며 baudrate도 사용자가 쉽게 변경할 수 있는 장점이 있다.

아두이노 UNO R3 호환 모듈 JARDUINO-UNO-1은 아두이노 UNO R3 오리지널 모듈과 호환 가능하며, 기본 기능 외에 JARDUINO-UNO-MINI를 기반으로 탈부착이 가능하도록 구현하여, 필요시 분리하여 소형의 임베디드 모듈로 사용할 수 있다. 또한, ISP 다운로드 기능을 제공하여 AVR Studio, Code Vision 등의 환경에서도 사용이 가능하며, 블루투스 시리얼 모듈인 JMOD-BT-1을 쉽게 장착할 수 있는 커넥터를 제공한다. 따라서 아두이노 1개 가격으로 아두이노와 아두이노 미니의 2개 모듈 및 부가 기능까지 얻을 수 있다.

AVRISP MKII/무선 다운로더 JTOOL-MKII-1는 USB 방식을 사용한 AVRISP MKII 다운로더로, 다양한 AVR 시리즈(ATxmega, ATmega, AT90, ATiny)에 대하여 빠른 다운로드가 가능한 모듈이다. 또한 블루투스 시리얼 모듈인 JMOD-BT-1을 장착할 경우 무선 ISP 다운로더로 동작하는 획기적인 제품이다. ISP(ATmega용) 커넥터 및 PDI(ATxmega용)/TPI(ATiny용) 커넥터를 제공하며 AVR Studio 4, AVR Studio 5, Atmel Stuio 6 및 Codevision 환경에서 모두 동작이 가능하다. 보다 자세한 사항은 디바이스마트 홈페이지에서 확인 가능하다.

JMOD-BT-1 제품구매하러가기

JARDUINO-UNO-1 제품구매하러가기

 JTOOL-MKII-1 제품구매하러가기

Tel. 042-486-0761

http://cafe.naver.com/lazydigital

[19호]아두이노 호환 SPL-Duino 시리즈 출시

㈜헬로앱스에서 아두이노 호환 보드인 SPL-Duino 시리즈를 출시했다.

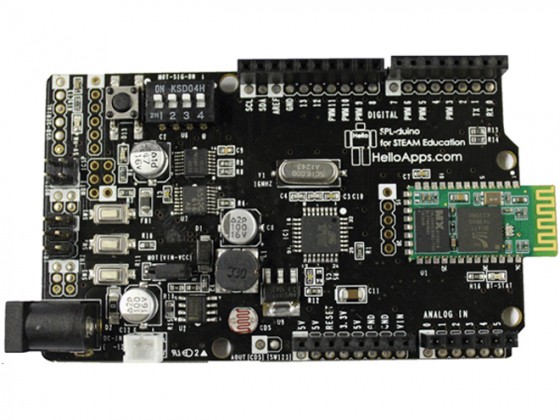

SPL-Duino BT 모델은 기존의 아두이노 관련 보드들이 별도의 기능을 사용하기 위해 추가로 확장 보드를 연결했던 부분을 개선했다. 블루투스 쉴드와 모터 쉴드가 보드에 통합되어 있어 별도 구성없이 한 개의 보드로 모두 사용이 가능하다. 아두이노 UNO와 100% 호환되며 블루투스를 이용한 아두이노 스케치 무선 다운로드, DC모터 제어를 위한 2개의 모터 포트 제공, 센서 입력을 위한 2개의 아날로그 포트 제공, TACT 스위치 3개 및 CDS 센서 내장, 블루투스 시리얼 통신을 통한 스마트 기기 연동 기능 등을 지원한다.
또 다른 SPL-Duino All-In-One 보드는 브레드보드 없이 각종 디지털 센서 및 아날로그 센서를 직접 연결하여 사용할 수 있는 초보자용 보드이다. 기본 사양은 BT 모델과 같으며 추가된 기능으로 12개의 디지털 센서, 6개의 아날로그 센서, 2개의 DC모터 직접 연결 기능 등을 제공하며 조도 센서, LED 등도 모두 포함했다. 또한 초보자들을 위한 각종 SPL 예제 및 개발 툴도 기본으로 제공된다. 보다 자세한 사항은 디바이스마트 홈페이지에서 확인 가능하다.

SPL-Duino 보드 제품 구성

아두이노 UNO 호환 보드와 건전지 홀더 (6xAA)  본 제품은 블루투스 전용으로서, 별도의 USB 연결 케이블이 필요로 하지 않습니다.

SPL-Duino BT 보드의 장점

기존 아두이노 보드를 이용해 로봇을 제어하거나 스마트폰과 연동하기 위해서는 별도의 블루투스 쉴드와 모터 쉴드를 추가로 구매하여 장착해야만 구현이 가능함 SPL-Duino BT를 사용할 경우 블루투스 쉴드와 모터쉴드가 보드에 통합되어 있어 별도로 추가 장치를 구매할 필요가 없으며, 작은 크기를 유지할 수 있는 장점이 있음

SPL-Duino BT 보드 특징

아두이노 UNO 100% 호환 블루투스 연결을 통한 아두이노 스케치 무선 다운로드 블루투스 장치가 장착된 PC, 노트북에서 아두이노 개발 환경을 무선으로 사용 통신속도 : 115200 bps DC모터 제어를 위한 2개의 모터 포트 제공 센서입력을 위한 2개의 아날로그 포트 제공 3PIN 포트를 통한 적외선 센서 및 다양한 종류의 아날로그 센서 입력가능 TACT 스위치 3개 및 CDS 센서 내장 블루투스 시리얼 통신을 통한 스마트 기기 연동기능 통신속도(Baud Rate) : 115200 bps 스마트 기기와 SPL-Duino BT의 손쉬운 연동 무선 제어 및 센서 데이터 수신 Android 통신예제 제공 넓은 입력전원 : 7~12V 안정적 DC/DC회로 채용: 5V에서 최대 1.2A 구동가능 외부 배터리 입력을 위한 2PIN 전원 단자 다양한 아두이노 예제 소스코드 지원 네이버 카페의 전용 게시판을 통한 예제 및 기술지원 SPL, 아두이노, 안드로이드 (Java) 및 Windows PC (C++ with MFC, C#)

SPL-Duino BT 보드 사양(블루투스 사양)

블루투스 스택 v2.0 버전 지원 통신거리 : Class 2, 유효거리 : 10~20M (개방 공간 기준) 송신출력 : +3dBm (Max) 수신감도 : -80dBm (Typical) 시리얼 통신 프로파일 (SPP) 지원 PIN코드 : 0000 손쉬운 페어링 연결과 자동 재접속 기능

SPL-Duino BT 보드 사양(부가기능 사양)

모터 포트 2개의 2PIN 모터 포트 제공 2개의 DC모터 연결 가능 최대 1Ah, 12V구동가능, 1채널당 500mAh 출력(5V에서 2.5W 모터 구동) 점퍼를 통한 모터 전원 입력 선택 점퍼 스위치로 VCC(5V) 혹은 VIN 선택 (VIN, 모터전원, VCC) 모터 신호 설정 DIP 스위치를 모두 ON설정 후 사용 DIP 스위치 4개를 모두 ON으로 옮긴 후 모터 포트 사용 (OFF시 일반 아두이노 입출력으로 사용) 모터 제어 신호선 : D4(DIR), D5(PWM), D6(PWM), D7(DIR) 아날로그 입력 포트 2개의 아날로그 포트 제공 3PIN (5V, GND, Analog Signal Input) 입력 단자 적외선 센서 및 다양한 종류의 아날로그 센서 입력가능 TACT 스위치 3개 및 CDS 센서 내장 TACT 스위치 눌림 확인 : ADC7 포트에 내부 연결됨, 한 개의 Analog 값으로 3개의 스위치 눌림 상태 확인 CDS센서 내장 : ADC6 포트에 내부 연결됨, 조도 측정
