[16호]이더넷 관련 모듈 ECM5200-WIO, ECM5200-UART 출시
EM Tech에서 ECM5200-WIO와 UART 두 모델이 새롭게 출시됐다.
ECM5200-WIO제품은 이더넷으로 WEB 서버 모드를 구축하거나 TCP/UDP통신을 통해서 원격으로 아날로그 입/출력이나 디지털 입/출력이 가능한 모듈이다.
WEB 서버로 동작 시 로그인/아웃 기능을 모듈에서 지원하여 손쉽게 사용할 수 있다. 또한 다양한 장비 및 환경 지원을 위한 펌웨어 업그레이드가 가능하고, Configuration Tool Program(ecmConfig), 보안을 위한 User ID/Password, 시리얼과 TCP/IP 가상드라이버 VSP(Virtual Serial Port) 프로그램 등이 제공된다.
ECM5200-UART는 UART 프로토콜을 TCP/IP 프로토콜로 변환시키는 이더넷 <-> 시리얼 변환 모듈로, UART 시리얼 인터페이스가 장착된 장비를 이더넷을 통해 TCP/IP 망에 연결하여 원격 측정, 관리 및 제어가 가능하게 하는 제품이다.

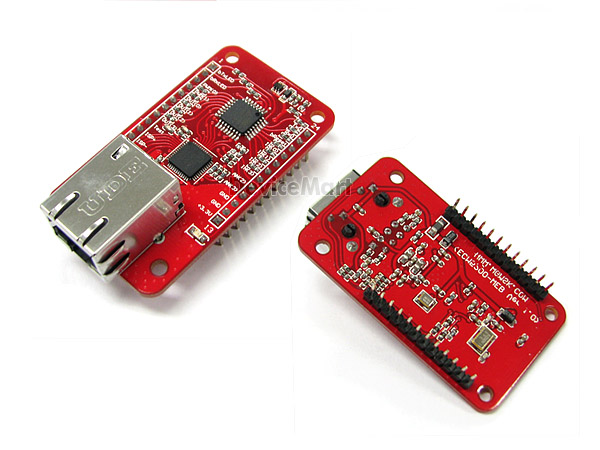

WIO와 같이 펌웨어 업그레이드, ecmConfig, User ID/Password, VSP 프로그램 등이 포함되어 있으며, 사용자 편의를 위해 테스트 보드가 같이 출시되었다.
ECM5200-WIO제품 설명 더보기
제품설명

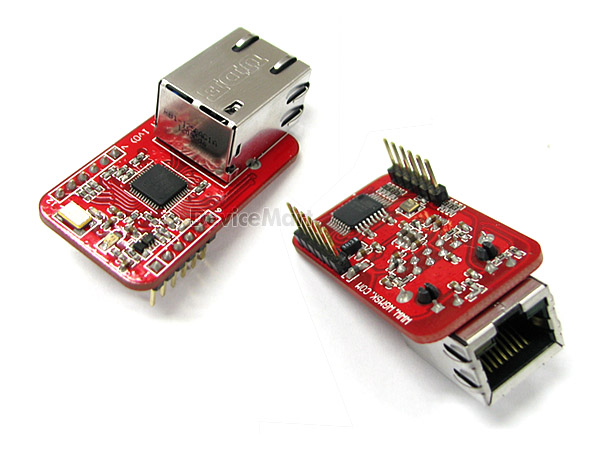

ECM5200-WIO제품은 이더넷으로 WEB 서버모드나 TCP/UDP통신을 통해서 원격으로 아날로그 입/출력이나 디지털 입/출력이 가능한 모듈이며, WEB서버로 동작 시 로그인/아웃 기능을 모듈에서 지원하여 손쉽게 로그인/아웃 기능을 사용할 수 있다.
| 주요규격 및 기능 | |
I/O |
1. UART: 1 채널 2. Digital 출력: 4 채널 3. Digital 입력: 4 채널 4. PWM 출력: 2 채널 (256 step) => 조명 밝기/모터 속도 제어용도로 사용 가능 5. Analog 입력(10bit ADC): 2채널 + 전원 전압(1 채널) + MCU 온도(1 채널) 6. 사용자 WEB 페이지: 16KB 7. 송수신 상태 LED 제어 출력: 2 EA |
- 사용자 WEB 페이지 다운로드
- WEB 서버 모드에서 로그인/로그아웃 기능 지원
- 일반적인 TCP/UDP통신용을 위한 간단한 통신 프로토콜 내장
- 다양한 장비 및 환경 지원을 위한 펌웨어 업그레이드 기능
- W5200 하드웨어 칩에 의한 안정성 및 신뢰성 확보
- 손쉬운 설정을 위한 Configuration Tool Program(ecmConfig) 제공
- 보안을 위한 User ID/Password 기능
- 10/100 Base-T Ethernet 인터페이스
- 자동 MDI/MDIX (다이렉트/크로스 케이블 인식)
- UART: 3.3V-TTL 레벨, 1200 ~ 115.2K bps, parity bit 지원
- Static(고정 IP), DHCP(유동 IP) 설정 지원
- 호스트 네임을 통한 간편한 접속(DNS) 기능 지원
- Keep Alive 지원
- 동작 상태 LED 3EA 장착, 송/수신 상태 LED 제어 신호: 2EA => 동작 확인이 쉽다.
- 시리얼<-> TCP/IP 가상 드라이버 VSP(Virtual Serial Port) 프로그램 제공
| 설정 프로그램(ecmConfig) 제공 | |

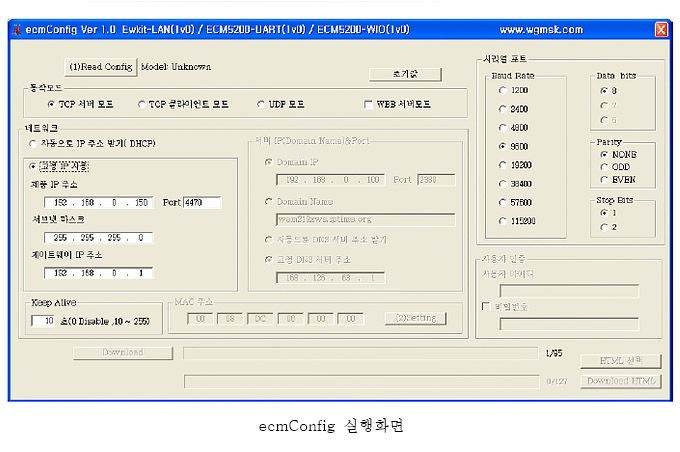

ecmConfig 프로그램은 펌웨어 업그레이드나 네트워크 설정을 손쉽게 할 수 있도록 지원해 주는 프로그램이다.
| 예) 스마트폰 이용 웹 서버 접속 | |

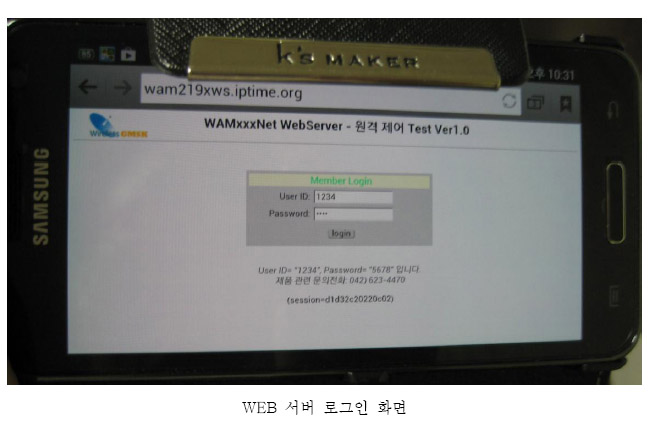

아래의 사진은 공유기의 DDNS 기능을 사용하여 ECM5200-WIO를 웹서버로 동작시켜 스마트폰으로 접속한 화면이다.
| VSP (Virtual Serial Port) 제공 | |

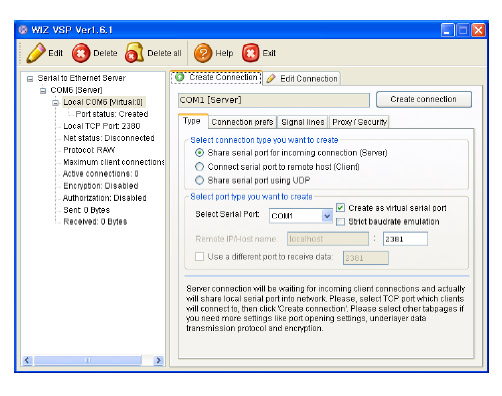

시리얼 통신 프로그램을 VSP을 통해서 TCP/IP 통신을 할 수 있도록 변환 기능을 해주는 프로그램으로 VSP를 사용하면 시리얼 통신으로 되어 있는 프로그램을 수정없이 그대로 사용이 가능하다.
