2013년 Mitutoyo 기술 세미나 참관기

사진 (3)



2013년 Mitutoyo 기술 세미나 참관기 (Mitutoyo Measuring Technology Seminar)

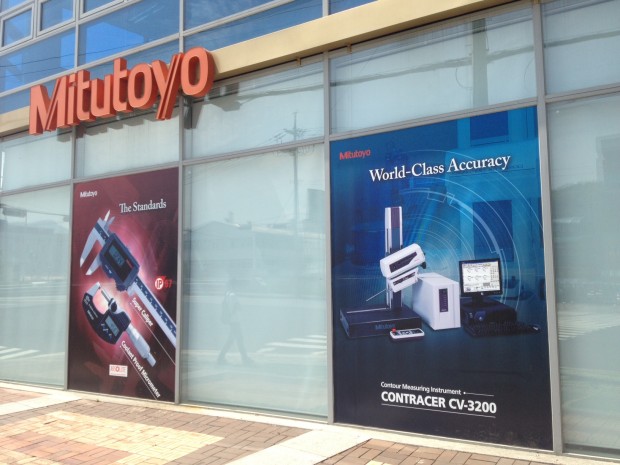

잠깐의 비를 뿌리고 난 후 초여름 더위가 눈부신 햇빛 사이로 슬쩍 고개를 내밀던 지난 6월 20일에 경기도 군포시에 위치한 한국미쓰도요 본사에서 열린 미쓰도요 기술 세미나에 다녀왔다.

최근 신제품 개발에 있어서 설정한 목표의 정밀도 기준과 양산제품의 품질을 일체화, 안정화시키기 위한 정밀 계측의 필요성이 한층 더 중요하게 대두되고 있는 요즘 이번 세미나를 통해서 측정 원리와 기준 그리고 측정 Data의 활용방안을 눈으로 직접확인 할 수 있었던 자리였다.

또한 Mitutoyo M3 Solution Center에서 보유하고 있는 정밀 측정기기를 직접 확인해 볼 수 있는 좋은 기회였다.



사진 (16)

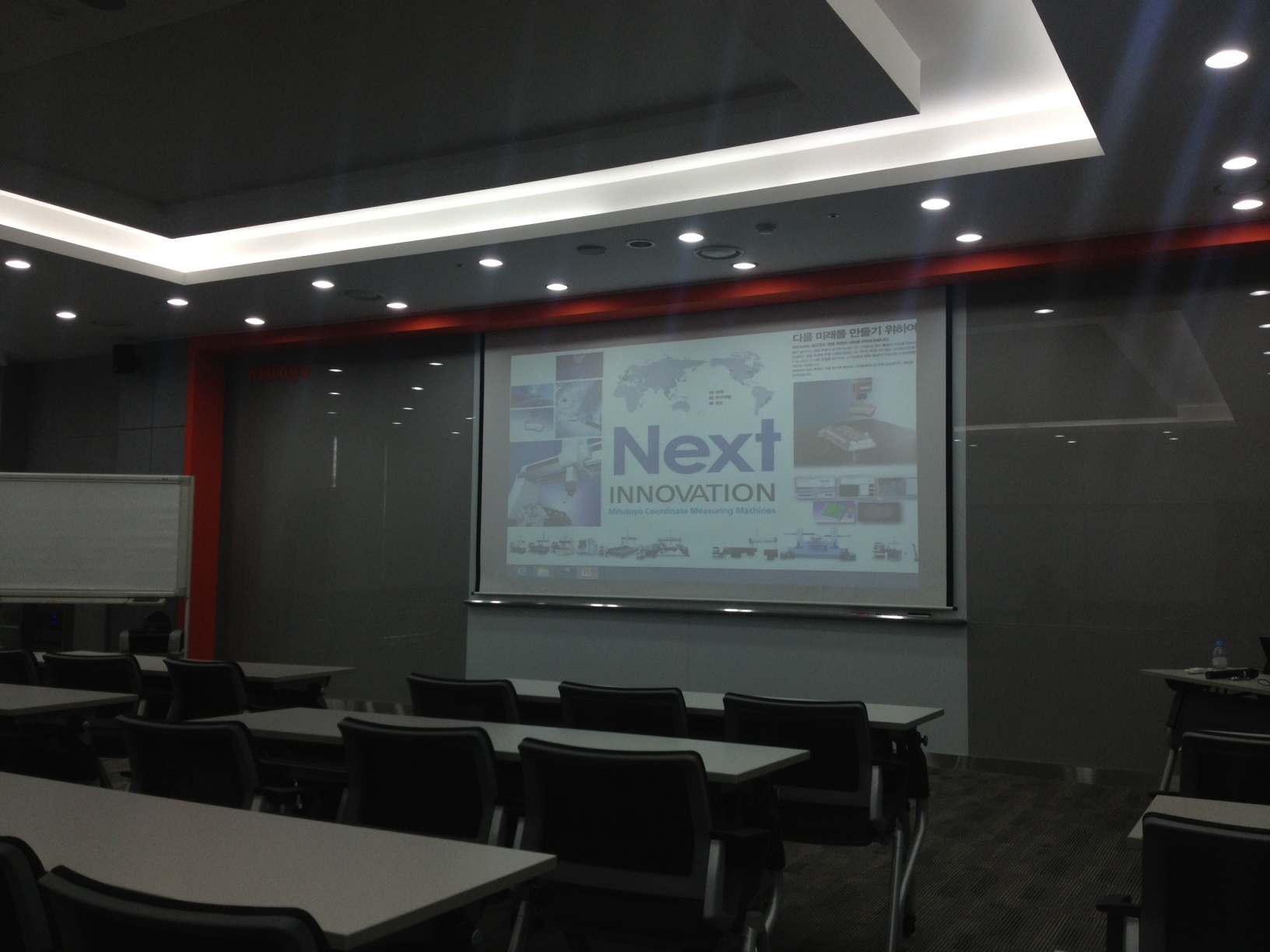

11시가 조금 안된 시간에 도착한 우리 일행은 먼저 첫 번째 일정인 M3 Solution Center 에서 열린 정밀측정기기 소개부터 돌아보기로 했다.

이후 이날 세미나 일정은 점심식사 후 13:30분부터 시작된 3차원 측정기 측정정도 향상(온도관리 & 기하공차 검증), 측정기 선정의 중요성과 Check Point 설명을 들은 후 잠깐의 휴식시간을 거처 Measure-Link-공정 Process 관리 Software 소개 및 Mitutoyo 신제품 소개(SM606, KOGAME,UMAP등)로 이어지는 다소 빡빡한 일정으로 마무리 되었다.

세미나 내용을 전부 소개해 드릴 수 없는 점이 아쉽지만 M3 Solution Center를 같이 한번 둘러보는 것으로 그런 아쉬움을 달래드리고자 한다.



사진 (17)

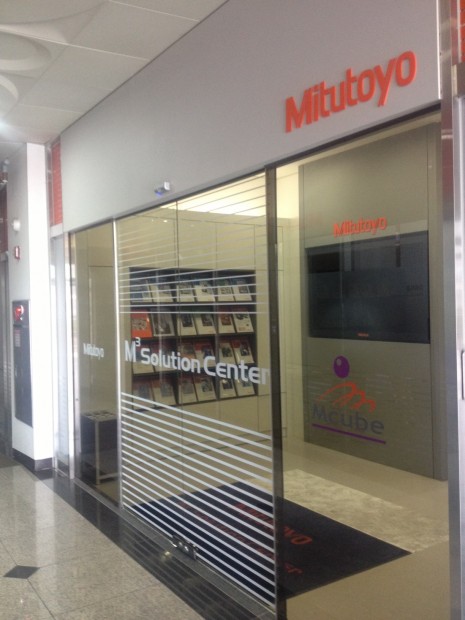

M3 Solution Center는 상품을 단지 보여주는 것 뿐만이 아니라 계측 전반에 관한 폭 넓은 상담이나 과제 해결을 위한 최신 측정 기술을 소개하는 곳이었다. 그도 그럴 것이 M3(M Cube)의 약자가 Mitutoyo, Measurement, Metrology의 3개의 M을 뜻한다고 한다.

이곳에는 삼차원 측정기를 비롯한 화상 측정기, 형상 측정기(표면 조도 측정기, 윤곽 형상 측정기, 진원도&원통 형상 측정기), 측정 현미경, 투영기, 경도 시험기, 측정 공구(마이크로미터, 캘리퍼스, 다이얼 게이지, 리니어 하이트, 하이트 게이지, 내경 측정기)등이 전시되어 있다.



사진 (4)

사진 (5)

사진 (6)

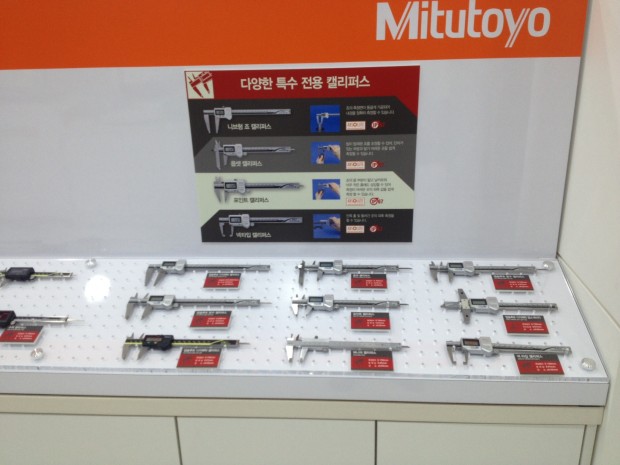

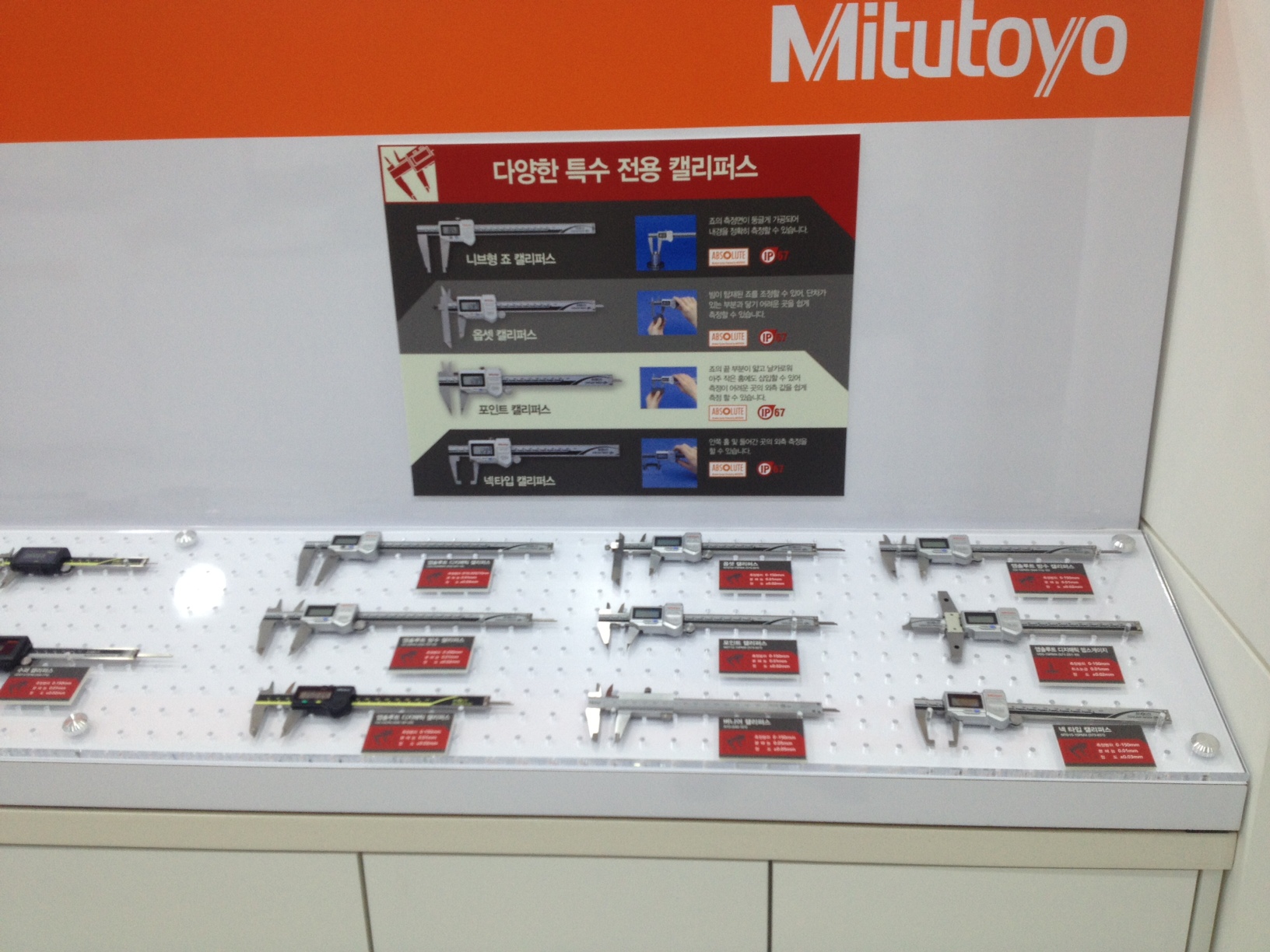

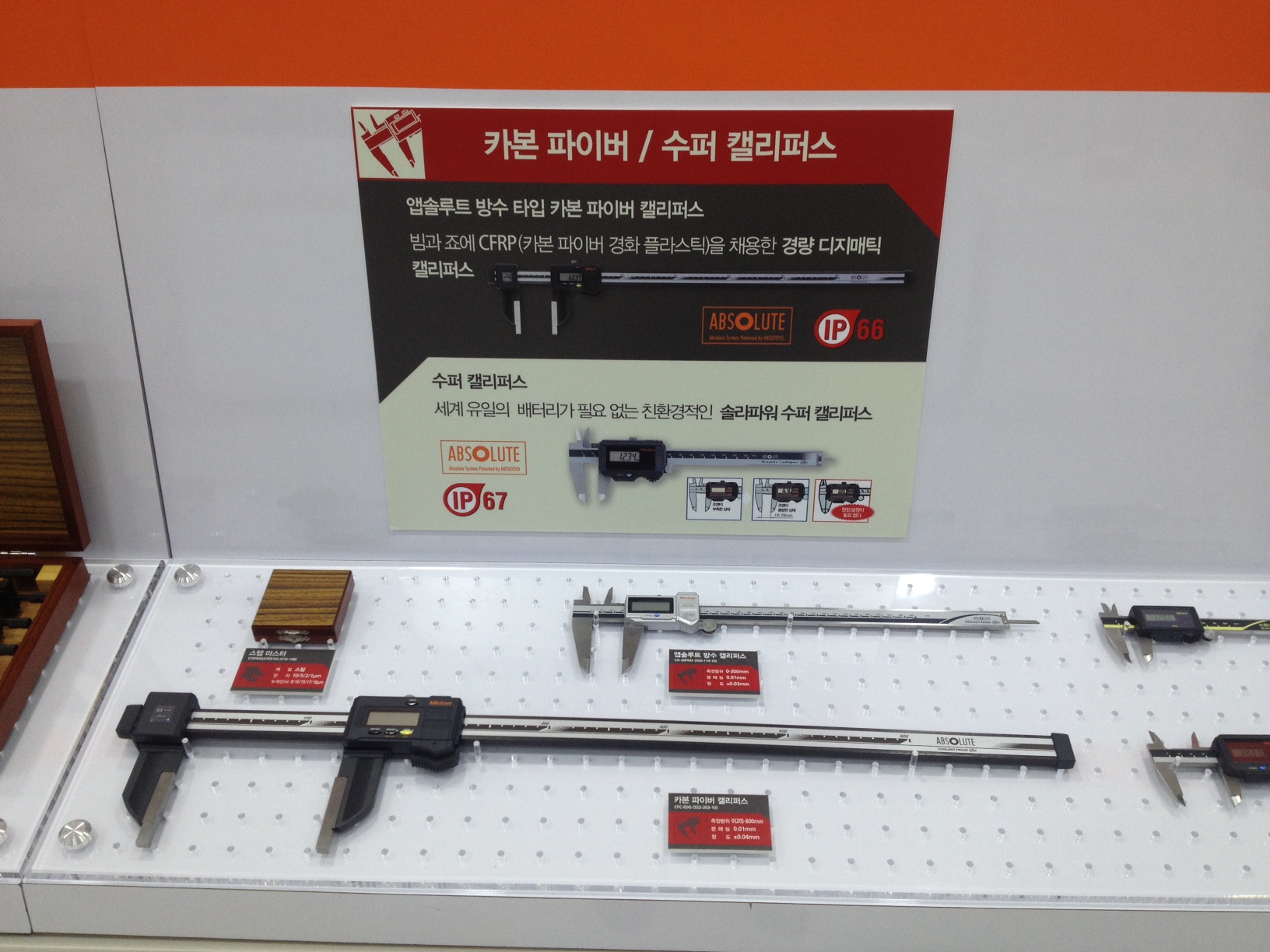

전시장 입구를 들어서자 디바이스마트에서도 판매하고 있는 각종 캘리퍼스 들이 눈에 띄었다.



자로 재기 어려운 물체의 두께나 지름을 재는 컴퍼스 모양의 기구. 크게 안지름을 재는 것과 바깥지름을 재는 것으로 나뉜다.

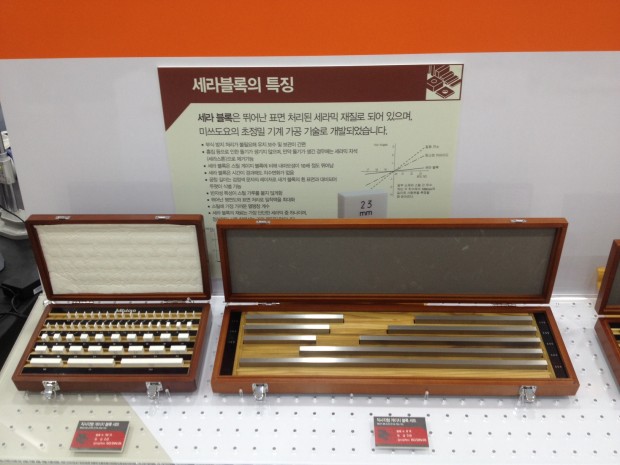

캘리퍼스로 길이를 측정할때 항상 일정한 수치가 측정되도록 하기 위해서 각각의 사이즈별로 영점을 잡아주는 역할을 한다.



사진 (11)



사진 (12)

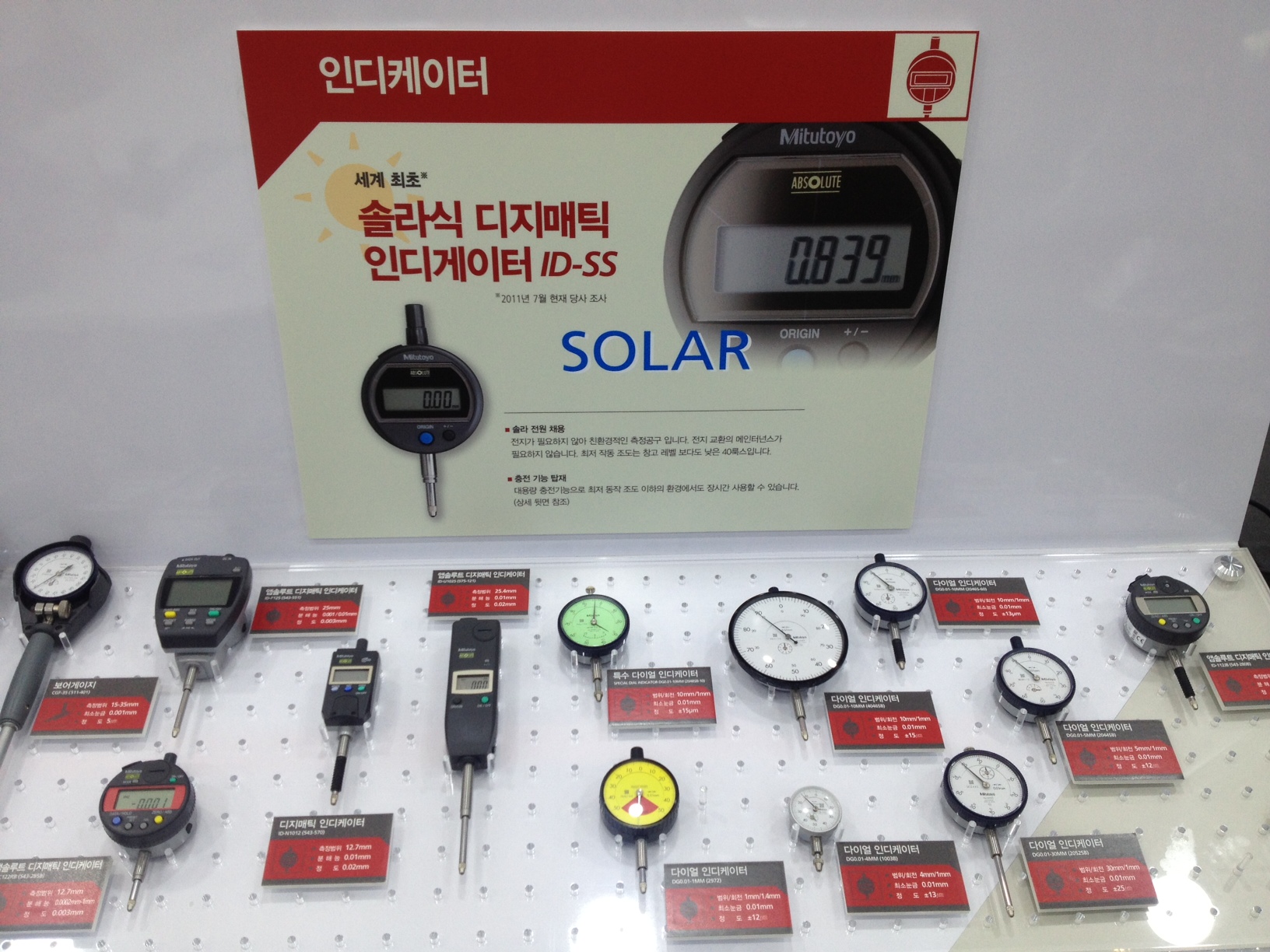

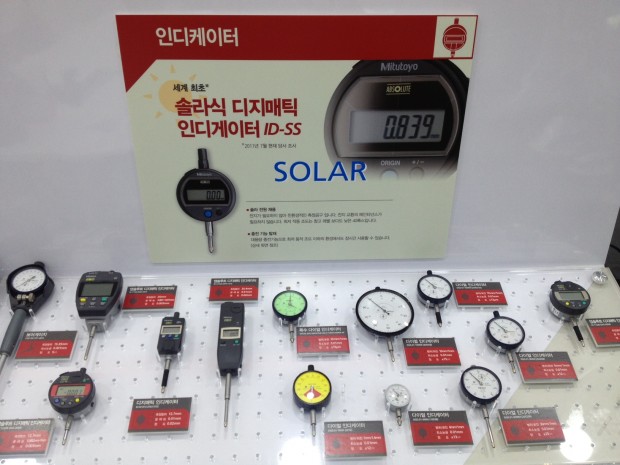

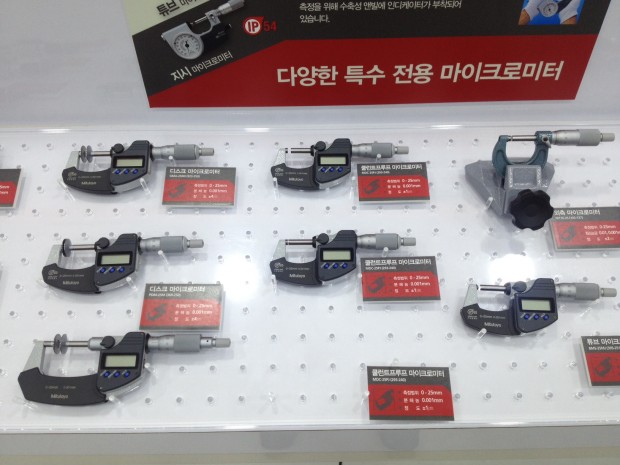

 각종 인디게이터들과 마이크로미터들도 전시되어 있다.

엔진이나 압축기 따위에서, 실린더 내의 압력과 용적 관계를 도시(圖示)하는 기기.
정확한 피치를 가진 나사를 이용하여 물체의 안지름과 바깥지름, 혹은 종이의 두께 등을 정밀하게 측정하는 기구.





사진 (2)

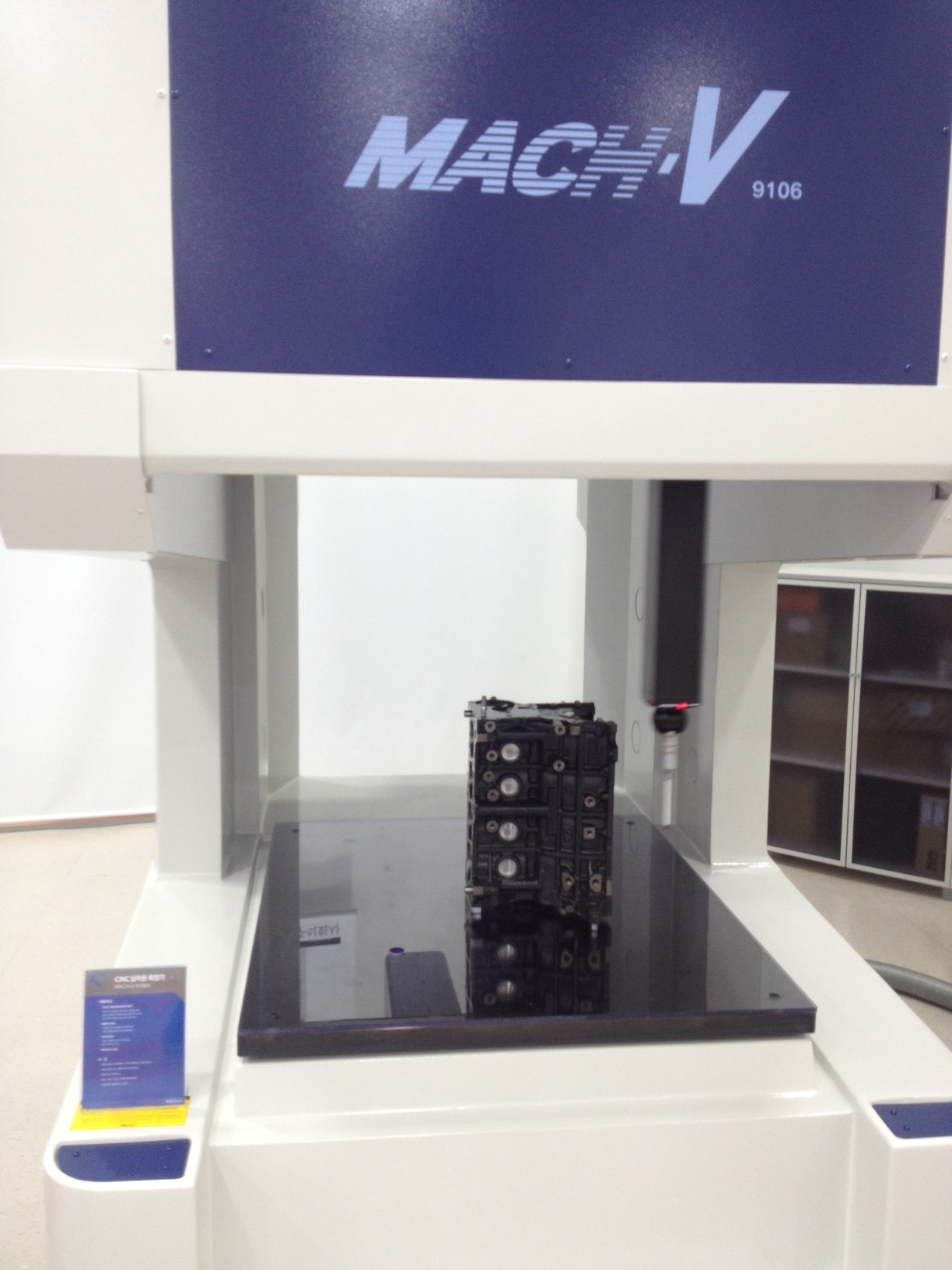

MACH-V는 CNC 가공기와 인라인에서 고속 3차원 측정을 실행하여 장비 조작을 최대화 하고, 고출력 장비는 생산 라인에 직접 통합할 수 있으며, 설비 조정을 위한 가공기에 전후 가공 DATA 피드백을 제공할 수 있다고 한다.





사진 (7)



사진 (8)

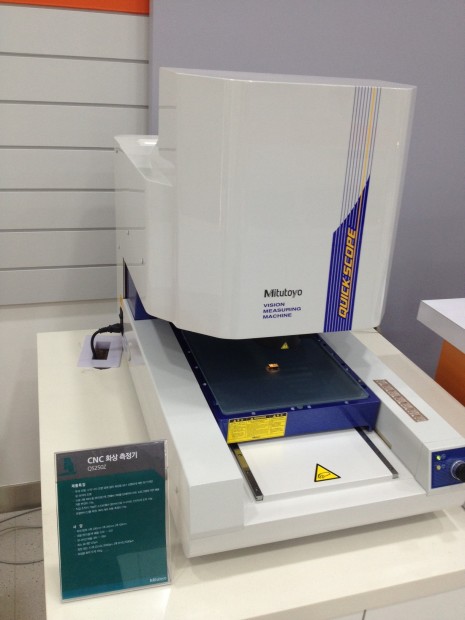

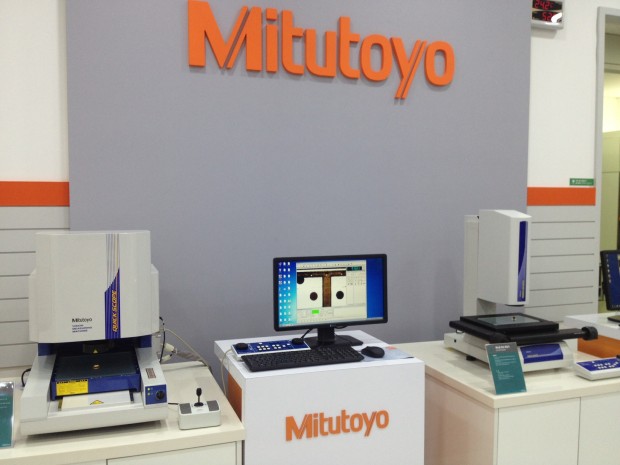

CNC 화상 측정기 QS시리즈이다. 고해상도 Color CCD를 장착하고 있고 컴팩트한 디자인으로 누구나 쉽고 간편하게 측정할 수 있는 측정기이다. 기존에 사용하던 공구현미경, 투영기와 동일한 느낌으로 측정 가능하다고 한다.



사진 (10)

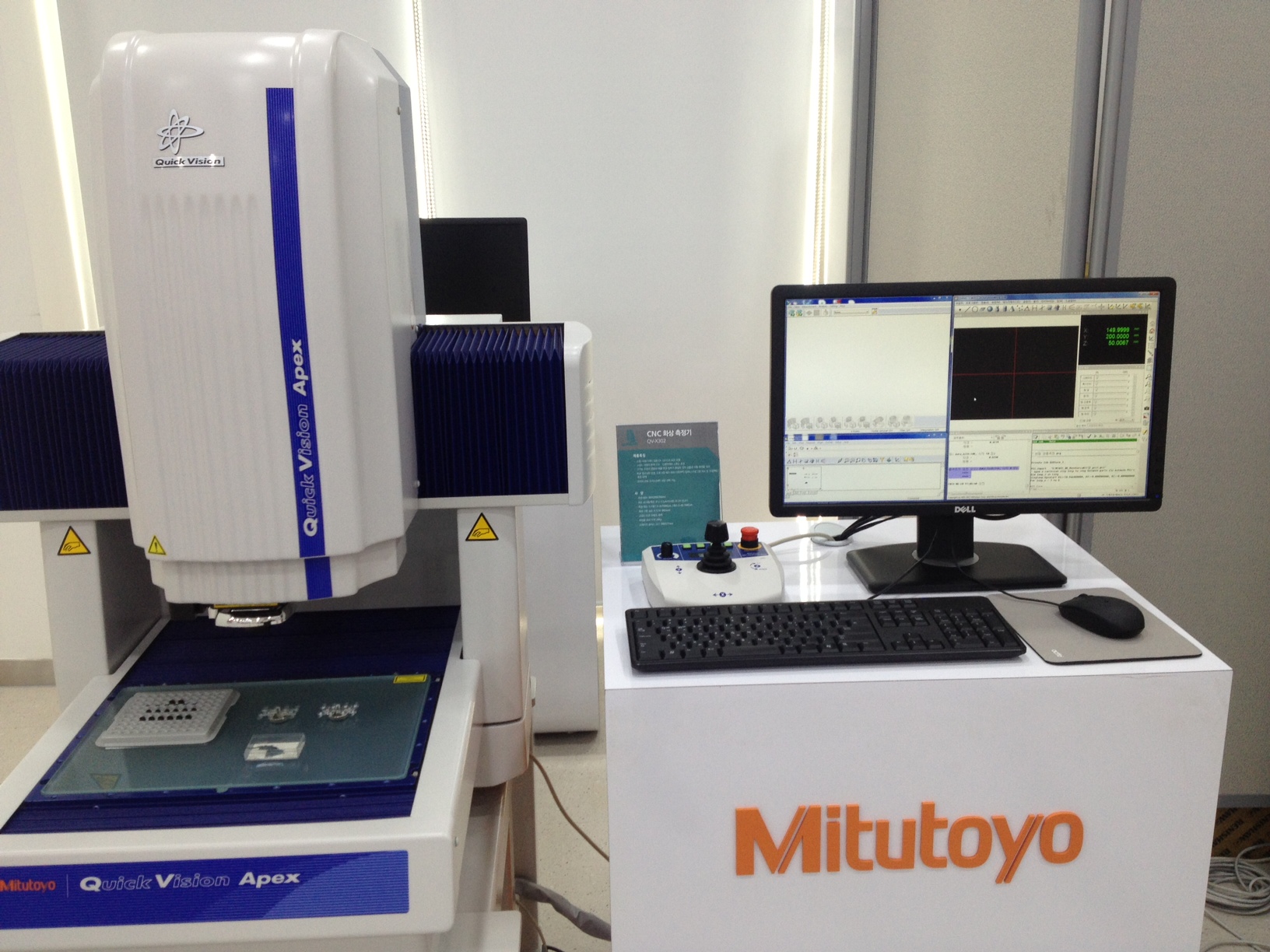

위에 소개해 드렸던 모델과 같은 CNC 화상 측정기(QS시리즈)보다, 성능이 훨씬 뛰어난 화상측정기인 QV시리즈이다. 이 모델을 보면서 신기했던 점은 사진에 보이는 명함케이스 정도의 플라스틱 케이스에 모래알 정도 크기의 쇠구슬들이 담겨져 있는데, 측정기의 렌즈로 하나하나의 구슬들을 촬영해서 컴퓨터 모니터에 각각의 구슬의 사이즈가 출력 된 다는게 참 신기했다.





사진 (13)



사진 (14)



사진 (15)

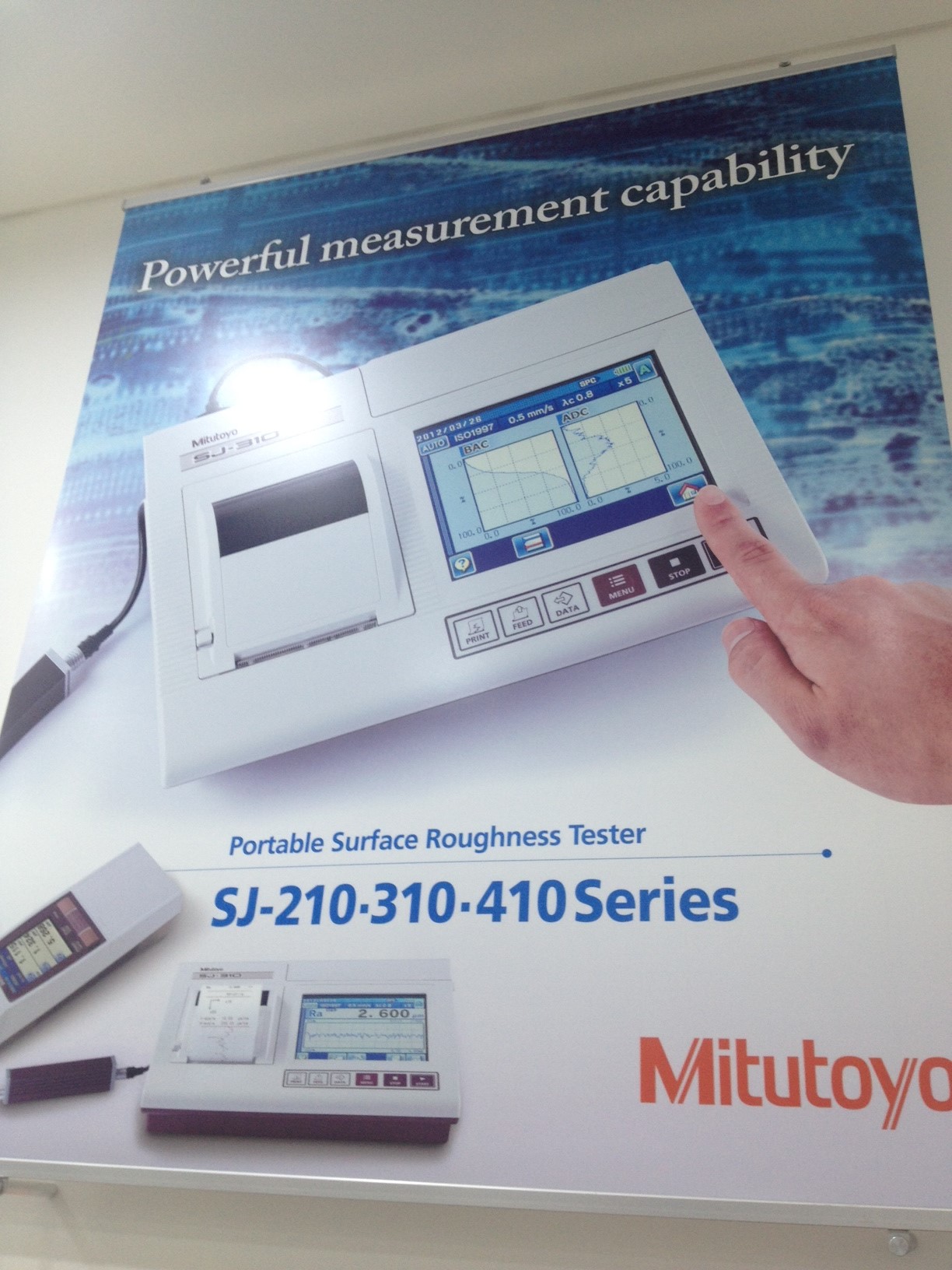

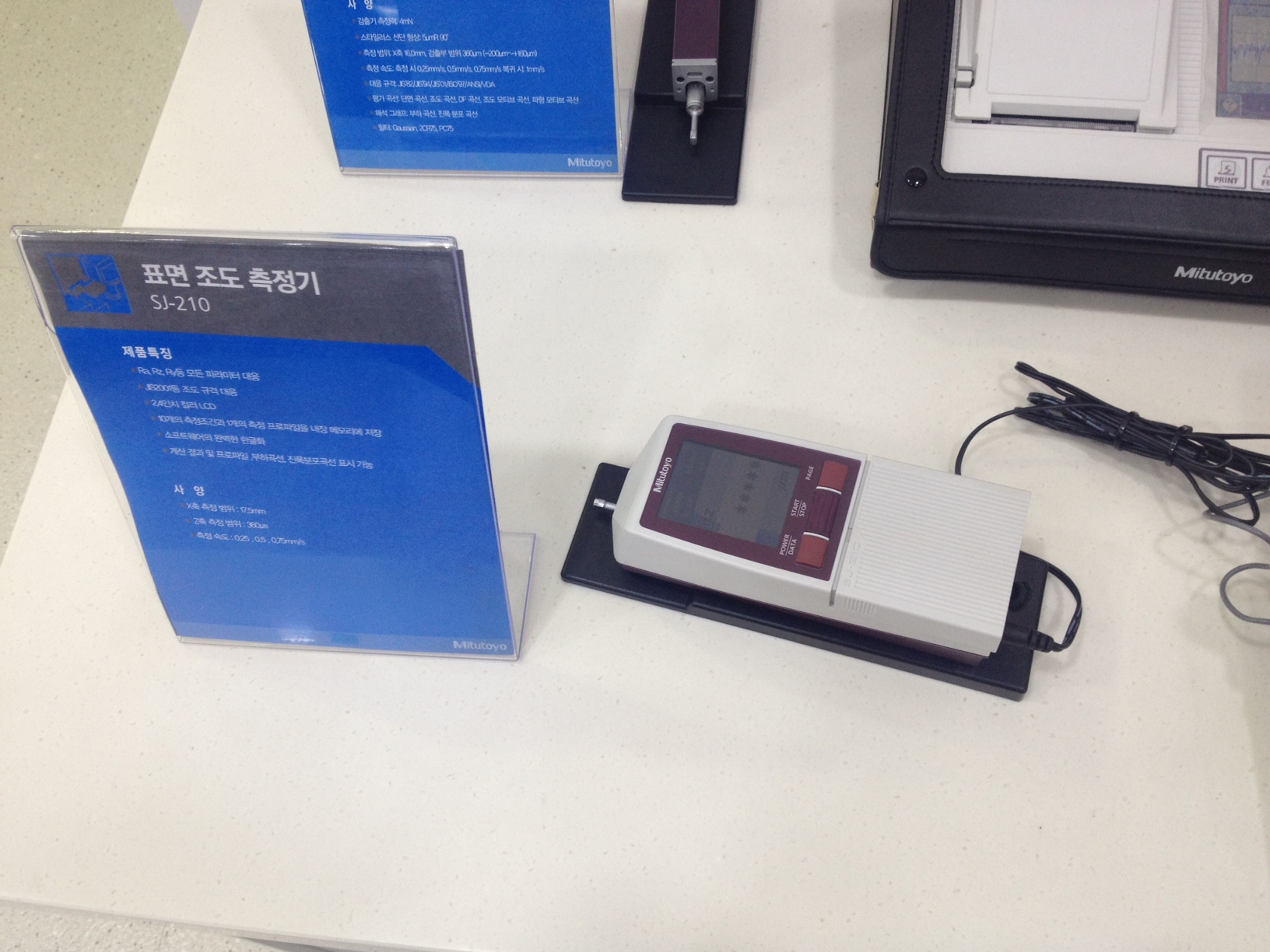

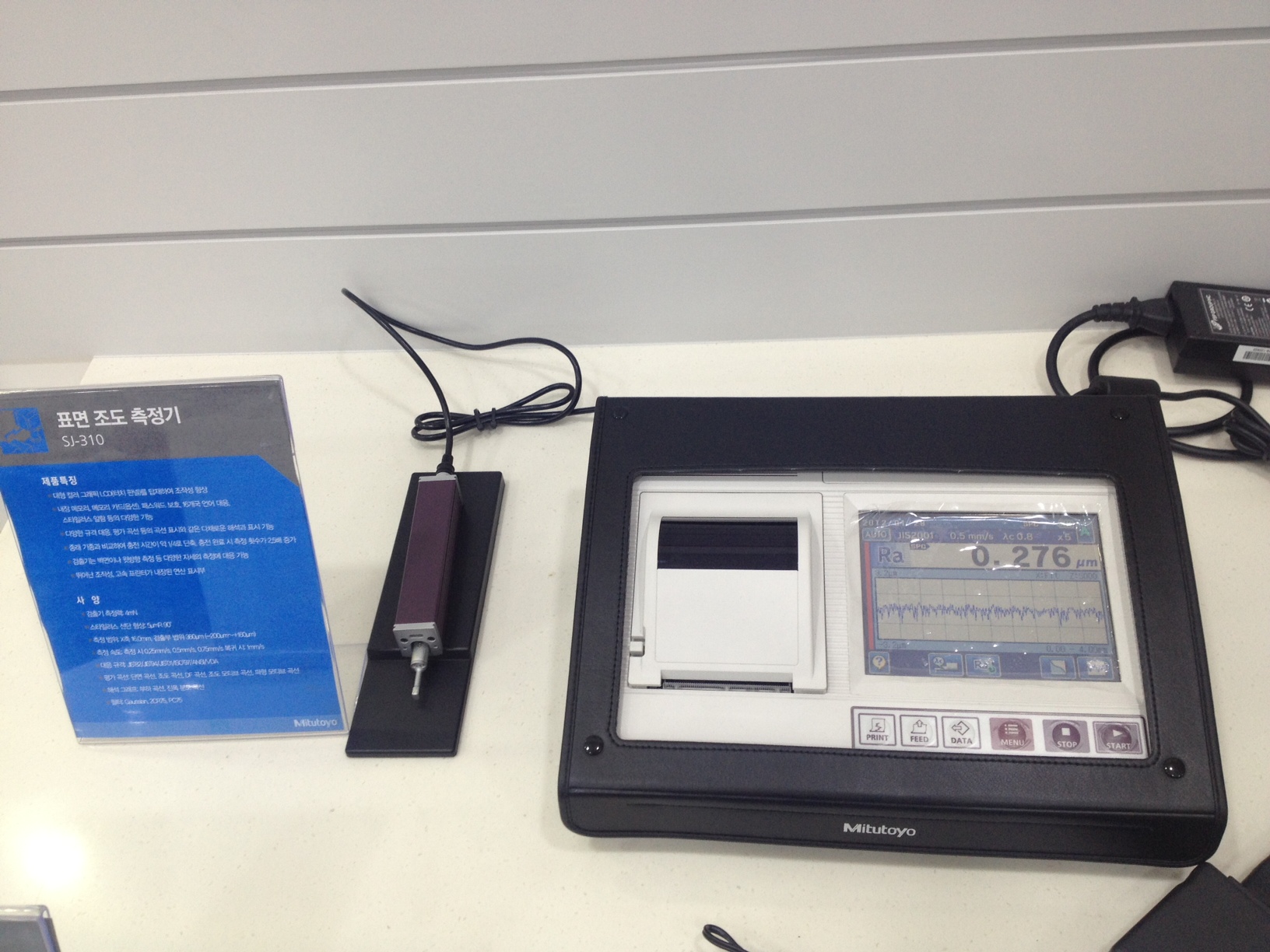

전시회장을 이곳 저곳 둘러보던 중에 드디어 눈에 익은 모델들이 눈에 들어왔다. 조도측정기 SJ-210.310 Series 들인데 이 제품들은 디바이스마트에서도 만나 보실 수 있다.





사진 (16-1)

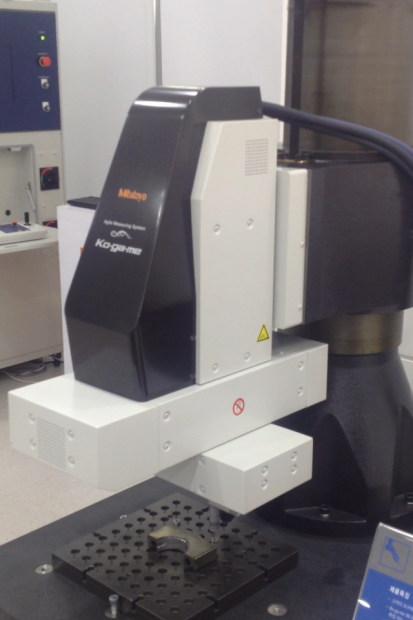

이번에 새로나온 Ko-ga-me라는 고정밀도/고속/플렉시블한 CNC 측정 헤드 라고 한다.

Ko-ga-me 하나로 소형 워크 측정이 가능하며, 이동축과 조합하여 (이동축 조합방식) 대형 워크를 측정하는 시스템의 구축도 가능하다고 한다.

Ko-ga-me는 일본어로 새끼거북이라는 뜻인데 어느 부분이 거북이를 닮았는지는 잘 모르겠다 한가지 확실한건 Agile Measuring System [Agile이란 (움직임이) 민첩하다는 의미]라고 소개하는 걸 보니 속도는 분명 아닌 것 같다.





사진 (17-1)



사진 (19)



사진 (18)

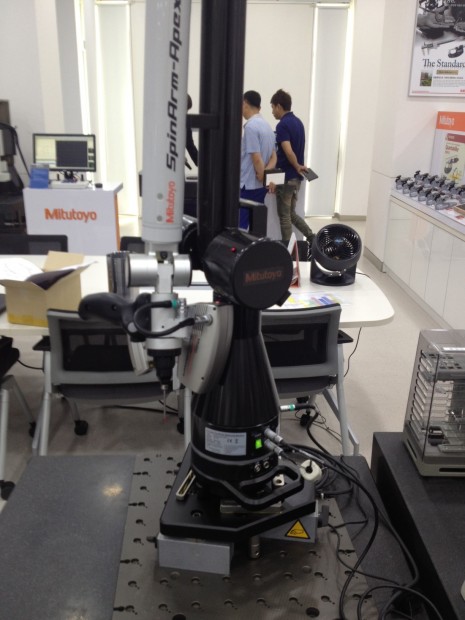

마지막으로 소개해드릴 제품인 SpinArm-Apex이다.

SpinArm-Apex는 광범위의 측정이 가능한 다관절 삼차원 측정 시스템으로 측정물 근처의 어느 위치에서도 설치하여 측정이 가능하게 한다.

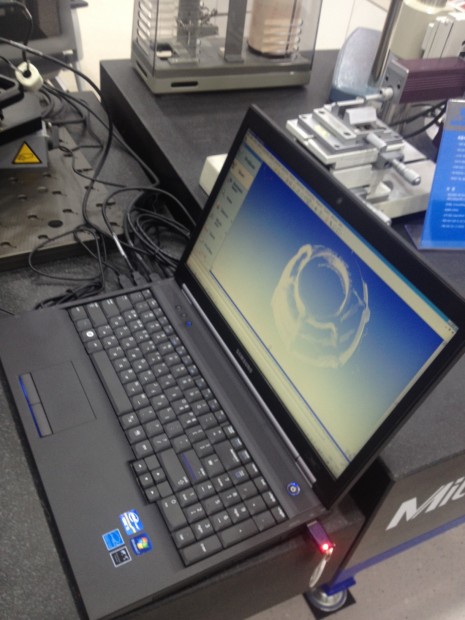

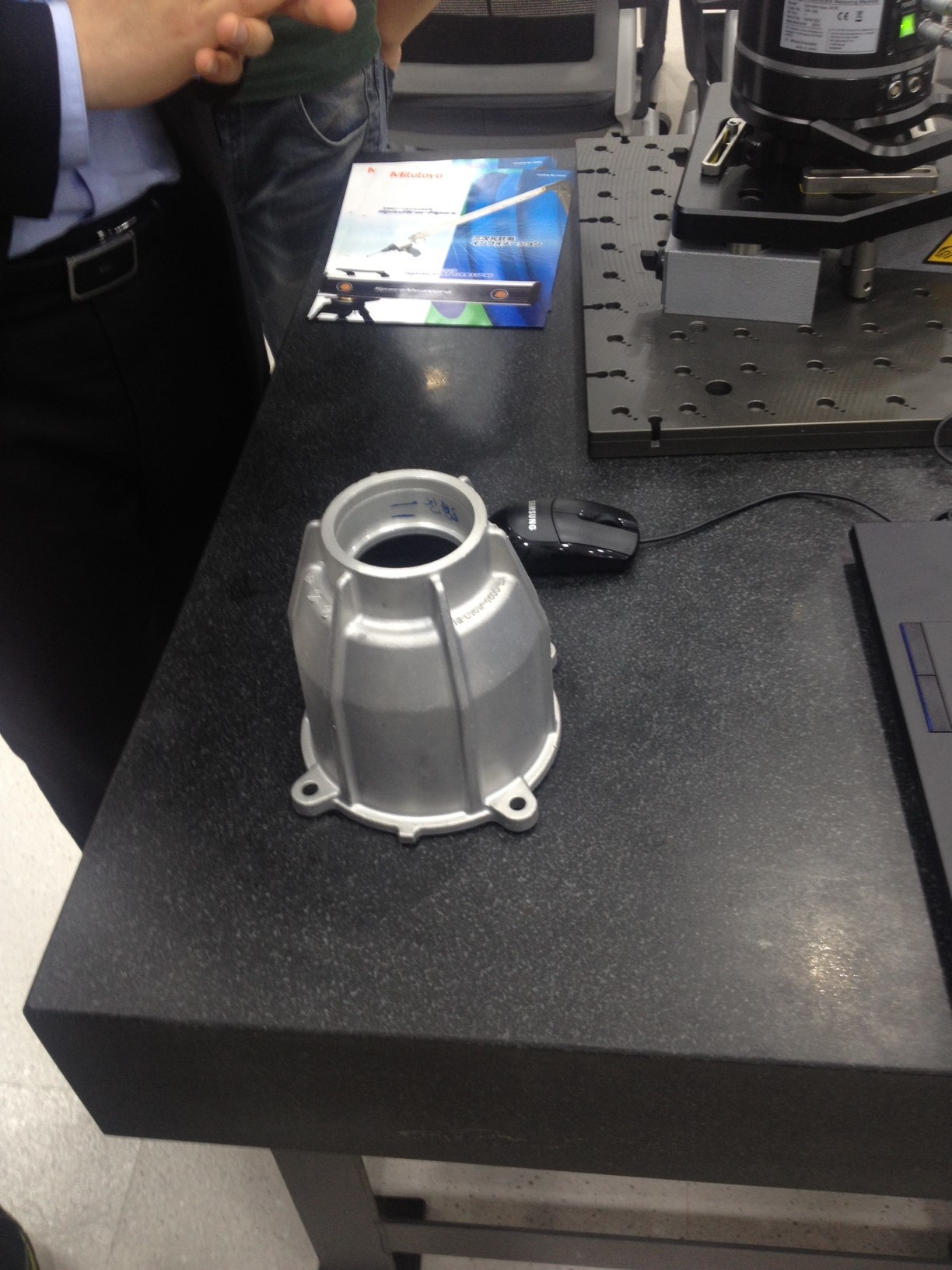

간단하게 사용법을 말씀 드리자면 첫 번째 사진에 보이는 권총손잡이처럼 생긴 부분을 당겨서 스위치를 누르면 레이저가 나오는데 그 레이저를 두 번째 사진의 조형물에 골고루 쏘아 주면 세번째 사진에 나오는 것 처럼 3차원으로 출력된다고 한다. 사용자가 직접 수동으로 조작 해야 된다는 점에서는 어느 정도의 숙달이 필요 할 것 같다.




여기까지 2013년 Mitutoyo 기술 세미나를 간략하게 살펴 보았다. 측정기에 대해선 초보적인 수준의 지식만 가지고 있었던 터라 70년 이상의 역사를 지니고 있는 Mitutoyo의 기술적인 부분까지 이해하기란 불가능에 가까웠지만 그래도 직접 눈으로 보고 들으니 중학생이 밤 늦게까지 안 풀리던 어려운 수학문제 한 문제를 겨우 풀어버린 기분이랄까.. 동시에 측정기가 이렇게 다양하고 많구나 라고 새삼 느끼게 해준 뜻 깊은 세미나였다. 마지막으로 이런 좋은 기회를 제공 해 주신 Mitutoyo 관계자 분들께 감사의 말씀을 전하면서 이번 세미나 참관 후기는 여기서 마치고자 한다.
