AWG 전선 규격표

이번에는 우리가 흔히 보는 AWG 전선에 관한 정보와 그 규격표를 보려고합니다.

먼저 AWG란 American Wire Gauge.  미국의 전선 규격이라는 뜻입니다.

즉 미국에서 정해진 규격으로  우리가 흔희 말하는 AWG전선이란게 생겨나게 된 것입니다.

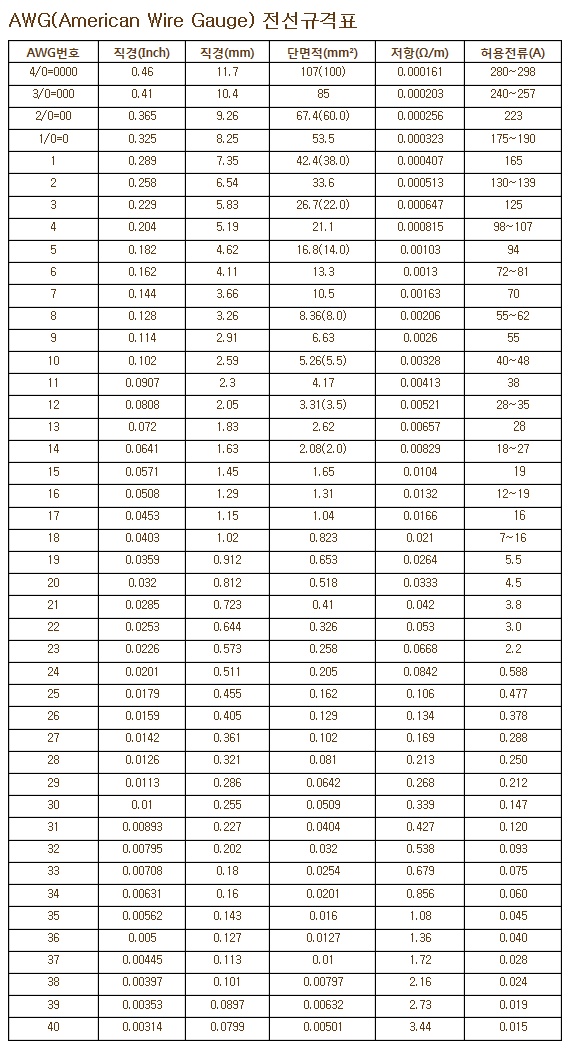

먼저 AWG 전선규격표를 보겠습니다.

20110508_003307



이렇게 AWG는 미국이나 그 밖의 지역에서 전선의 굵기를 나타내는 단위이며,

전선의 지름 (피복포함)  11.680mm를 AWG 0이라하고

0.127mm를 AWG36으로 하고 그 사이를 39단계로 나눈 번호 체계입니다.  AWG가 낮을수록

선의 굵기가 더 굵고 높을수록 가늘다 보면됩니다.

일반적으로 구리선은 AWG18에서 AWG26사이의 굵기이고,  전화망에서는 AWG 22 24 26번이  사용됩니다.

위 표에 나와 있는것처럼 전선의 AWG에 따라서 허용전류 값이 크게 차이가나는 걸 확인 할수 있는데,

지름이 더 가는 전선은 동일한 거리에서 굵은 전선이 전송할 수 있는 량 만큼의 전류를 전송하지 못합니다.

표에 보시는 바와 같이 직경(mm)은 전선의 지름으로 보시면 됩니다.  또한 단면적을 영어로 SQUARE라 지칭하며,

SQ= mm*2(제곱)

2SQ= 4mm*2(제곱)   입니다.

—————————————————————————————————————————————————————–

일반적으로 브레드보드에 사용 되는 적당한 선의 지름은 0.6mm 정도 이며,  연선으로는 AWG24 단선으로는 AWG22가 브레드보드에 적당합니다.

또 한가지 흔히 사용하는 UTP케이블(렌선) CAT5의 경우 AWG24를 사용합니다.

위 표를 통해 간단한 계산법을 보자면.

ex) AWG18의 직경(mm)은 약1.02mm이며 ,  AWG값이 6증가하면 표와 같이 AWG24 직경은 약0.51mm로 절반이 됩니다.

*임의의 AWG에서 AWG가 6증가하면 직경(mm)은 절반이 됩니다.

마지막으로 전선의 색상에 따라, 기호가 있습니다.

검정—–BLK       파랑—–BLU      갈색—–BRN       초록—–GRN      회색—–GRY      주황—–ORN

분홍—–PNK      흰색—–WHT     노랑—–YEL       연청—–L T BLU       연녹—–L T GRN

각 색상의 영어 스펠링 3글자를 따서 기호화 시킨것이 특징입니다.
