위드로봇 myAHRS 출시!! 한정 할인 이벤트!!

디바이스마트 독점 업체인 위드로봇 에서 신제품인 myAHRS를 출시했습니다.

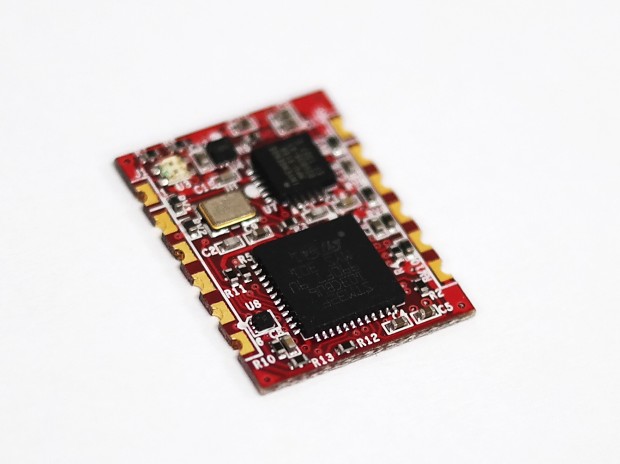

SAMSUNG CSC



제품 특징

myAHRS는 3차원 공간상의 방위각(Heading)과 자세(Attitude) 정보를 UART/I2C/USB 인터페이스로 제공해 주는 센서 모듈 입니다. . 다양한 프로젝트에 적용 가능하도록 초소형으로 제작되었습니다.
MCU를 사용하여 임베디드 시스템을 꾸밀 수 있도록, UART 인터페이스와 더불어 1kHz 고속 임베디드 시스템을 위한 I2C 인터페이스를 제공합니다.
UART/USB 인터페이스를 통해 PC와 직접 연결하여 사용할 수 있습니다. myAHRS를 사용한 다양한 PC 프로그램도 만들 수 있습니다.
가속도/자이로 센서에 익숙하지 않은 초보 사용자도 쉽게 사용할 수 있는 myMotion 커맨드 센터(myMotionCC)프로그램을 지원합니다. myMotionCC 로 센서 값을 그래프로 확인할 수 있습니다.

기능상특징

  •  myMotion 커맨드 센터 지원
  •  센서 테스트 및 출력 값 확인
  •  손쉬운 설정 변경
  •  간편한 F/W 업데이트
  •  고속 데이터 출력(UART/USB : 100Hz, I2C : 1kHz)
  •  myARS-USB와 pin to pin 호환
  •  myMotion 제품군은 모두 같은 pin map을 가짐
  •  Heading angle 측정범위 : 자북기준 -180° ~ 180°
  •  Roll angle 측정범위 : 지표면 기준 -180° ~ 180°
  •  Pitch angle 측정범위 : 지표면 기준 -90° ~ 90°
  •  UART/I2C/USB 인터페이스 지원
  •  Data ready 인터럽트 출력
  •  저전력 sleep mode 지원
  •  -40도에서 +85도까지의 넓은 동작 온도 범위
  •  브레드 보드에 연결이 편리한 2.54mm 간격의 헤더핀 인터페이스
  •  14.84mm x 19.94mm의 초소형 크기



응용분야

  • 쿼드로터(Quad-rotor) 등 모형 비행체의 자세 및 이동방향 측정
  • 차량의 자세 및 이동방향 측정
  • 모션 컨트롤러의 자세 측정
  • 기타 동체의 자세와 방위각을 측정하여, 가상 공간에 반영하는 분야 (ex: 사람 손의 자세 캡쳐)

외형 치수 및 보드 설명

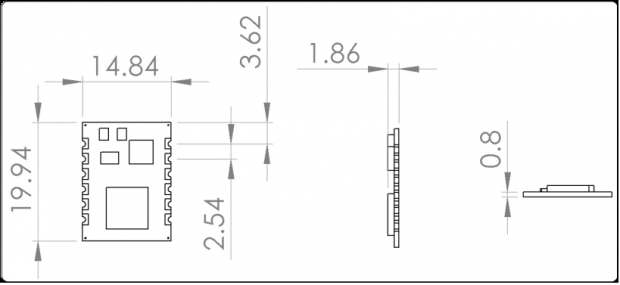

myAHRS 치수

<치수>

SAMSUNG CSC

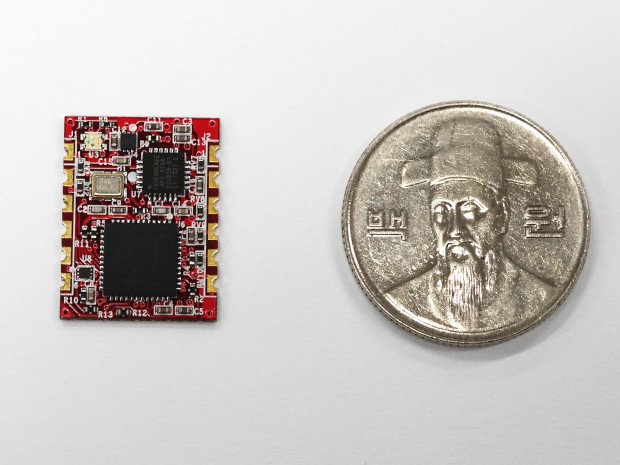

  <비교사진>

핀번호

이름

구분

설명

1

INT

O

DATA READY 인터럽트 출력

2

SLEEP

I

슬립모드 선택 입력.L-슬립모드,H-일반 모드. 연결하지 않을 경우 일반 모드로 동작.

3

I2C_SCL

I

I2C 클록 입력

4

I2C_SDA

I/O

I2C 데이터 입출력

5

USB_DM

I/O

USB D-

6

USB_DP

I/O

USB D+

7

GND

PWR

파워 그라운드. 0V

8

UART_RX

I

UART 수신

9

UART_TX

O

UART 송신

10

NC

NC

아무것도 연결하지 않음

11

Nrst

I

리셋 입력. L-리셋, H-정상

12

VDD

PWR

+5V 전원 입력

<핀 설명>
