3M Mini-Clamp Connector 제품 설명

특수 치공구및 전선 전처리 불필요, 전선을 꽂고 플라이어로 누르기만 하면 되는 간단하고 확실한 일괄압접 커넥터를 소개 하려고 합니다

먼저 3M Mini-Clamp Connector 는 크게 3가지 상품으로 구성 됩니다  마운트플러그,마운트소켓, 보드마운트소켓

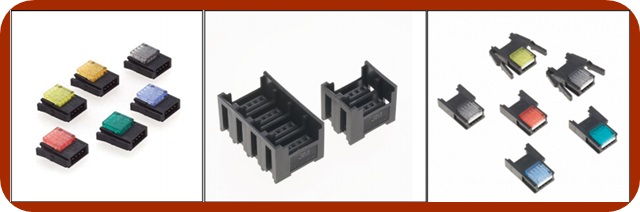

미니클림프

왼쪽에 있는 제품 마운트플러그 중앙에 위치한 보드 마운트소켓, 오른쪽에 있는 마운트소켓

미니 크림프 마운트 플러그 상세설명

특수 치공구및 전선 전처리 불필요, 전선을 꽂고 플라이어로 누르기만 하면 되는 간단하고 확실한 일괄압접 커넥터, 2mm의 컨택트 핏치로 폭 넓은 소형화를 실현, 마운트 플러그

투명 커버를 사용하여 전선삽입 상태를 눈으로 확인 가능합니다

미니 크림프 마운트 마운트소켓 상세설명

특수 치공구및 전선 전처리 불필요, 전선을 꽂고 플라이어로 누르기만 하면 되는 간단하고 확실한 일괄압접 커넥터 암,수 커넥터만으로 전선의 중계접속을 가능케 하여 부품전수를 삭감 2mm의 컨택트 핏치로 폭 넓은 소형화를 실현 투명 커버를 사용하여 전선삽입 상태를 눈으로 확인 가능

미니 크림프 보드마운트 소켓 상세설명

와이어 마운트 플러그를 4개 삽입 가능, 열간 피치 방향으로 스택 장착하여 와이어 마운트 플러그를 6.5mm의 등 피치로 장착 가능 2mm의 컨택트 피치로 대폭적인 소형화와 고밀도 장착을 실현 감전, 단락방지를 위한 컨택트를 보드 내부에 배치

3M  MiNi-Clamp Connector 전선 연결 방법

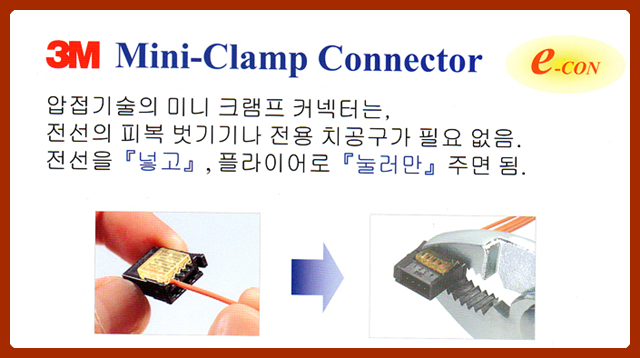

1234

압접기술이란.. 1958년 미국 3M사에서 개발한 전선 접속기술로 통신,컴퓨터 기기에 폭 넑게 채용되고 있을 뿐만 아니라 어려운

환경 속에서 사용되는 FA기기에서도 압접 커넥터가 사용되고 있어 다양한 기기에서의 장기 접속 신뢰성을 인정 받고 있습니다

1.커넥터를 확인한다

전선 사양을 확인 적합전선표를 토대로 적합한 색을 선택..

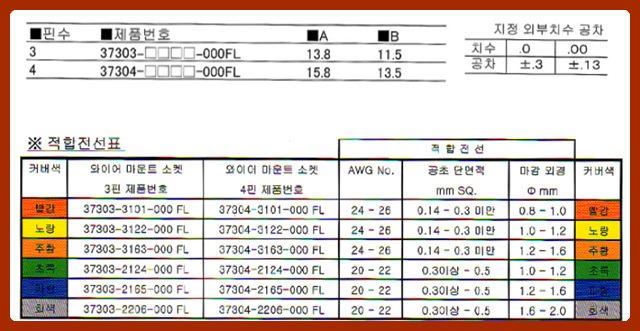

적합전선표

와이어 마운트 플러그 3710x-xxxx-000 FL

와이어 마운트 소켓 3730x-xxxx-000 FL  이렇게 상품명이 구성 된다

3730x 이부분은 373시리즈에 0x는 핀수를 의미, xxxx는 적합전선 표시를 의미  자세한 사항은 적합전선표를 참고하시기 바랍니다

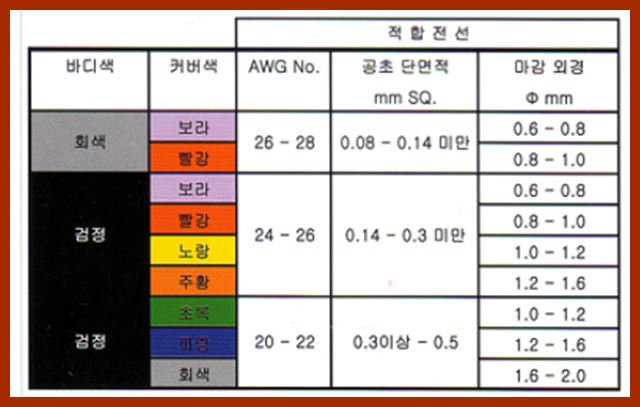

전선규격

2.전선을 삽입한다.

핀번호를 확인하고 탑커버(반투명부품)와 베이스커버(흰색부품) 사이에 있는 전선 삽입구에 전선을 삽입

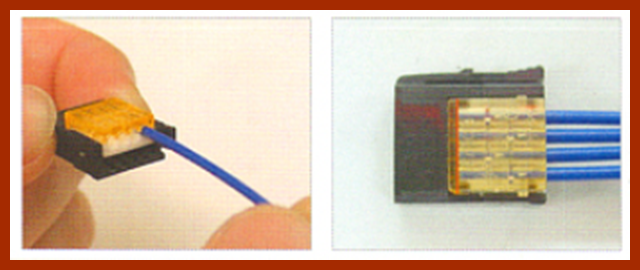

전선삽입

3.압접을 한다

치공구(플라이어 등)로 커버를 보디에 삽입 치공구는 사진처럼 커텍터 옆 방향에서 세팅해주세요~

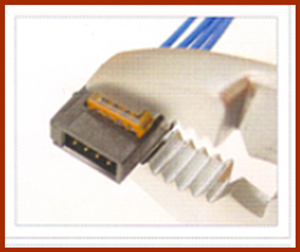

압접

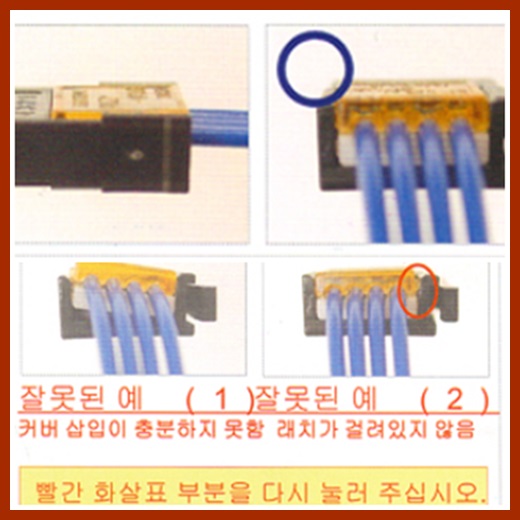

4.확인한다

커버가 보디에 대해 수평이 되었는지, 보디와 커버 사이에  틈이 없는지를 커넥터 옆 방향 및 뒤 방향에서 확인

cats

UL전선 바로가기 3M미니 크림프커넥터 바로가기 일반수공구바로가기
