리튬인산철 배터리 스폿용접 활용하기

20130617_131449

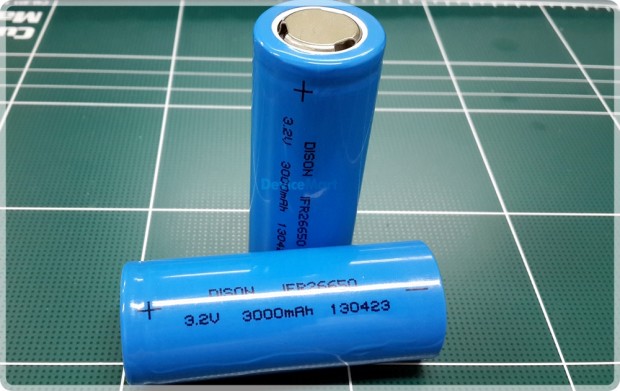

안녕하세요. 이번 소개할 상품은 디바이스마트에서 판매중인 리튬인산철 배터리입니다. 인산철 특성상 1셀의 전압전류는 3.2V 3000mAh 입니다. 작은 사이즈에 넉넉한 용량을 자랑라며, 극판을 인산철로 사용하는 리튬이온계열의 배터리 입니다.  리튬이온계열에는 3가지 종류로 구분이 됩니다. 리튬코발트산화물 배터리는 에너지 밀도가 가장 높지만 안정성 문제가 좋지 못하며, 리튬망간산화물은 안정성이 좋은 이유로 고방전 기구에 많이 사용되지만 온도에 민감하여 한계가 있을 수 있습니다. 그중 리튬 인산철배터리는 가장 안정적인 성능으로 충방전 주기가 2,000회에 달하여 많은 장비에 사용되고 있습니다.
인산철배터리는 큰 고용량 방전이 가능하며, 일반적인 리튬계열전지보다 에너지 밀도와 전압은 낮은편입니다. 그것은 고용량 방전시 가장 안전하다는 것을 말합니다.

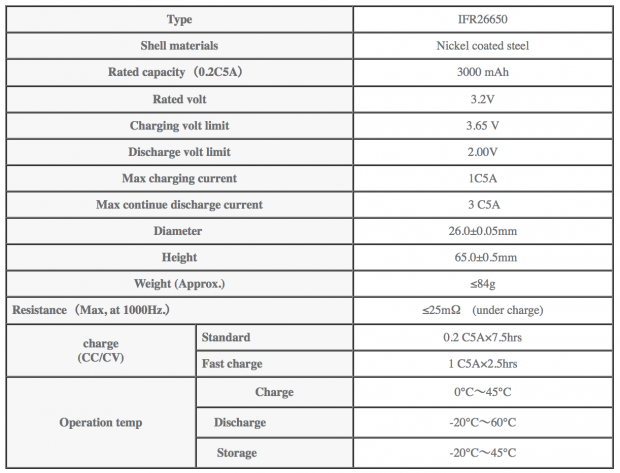

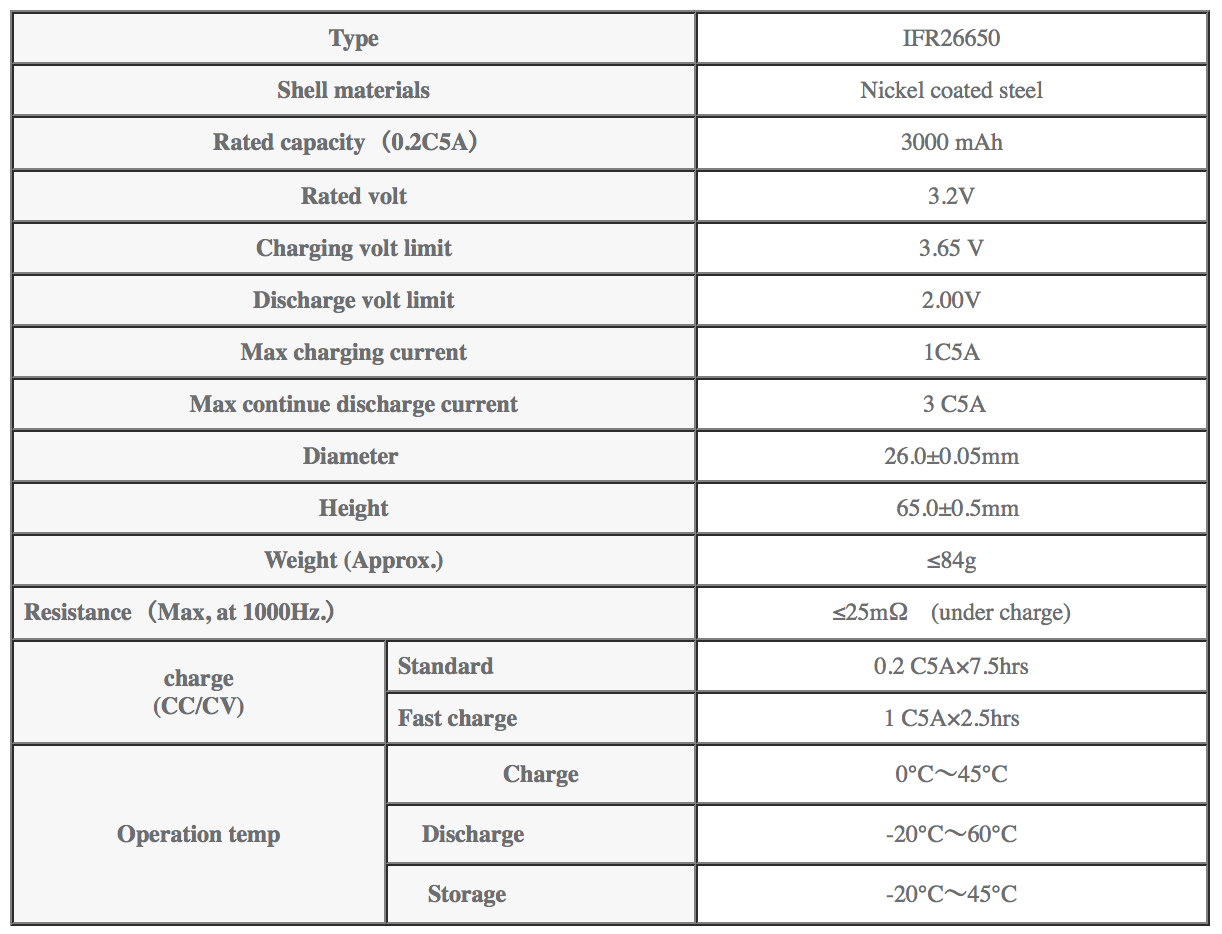

스크린샷 2013-11-07 오후 7.24.01

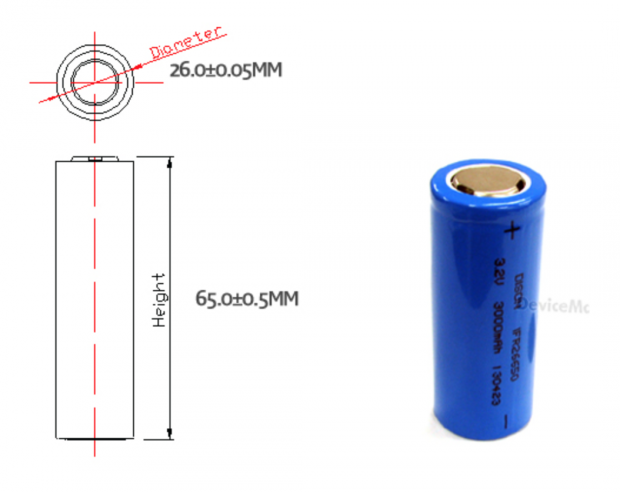

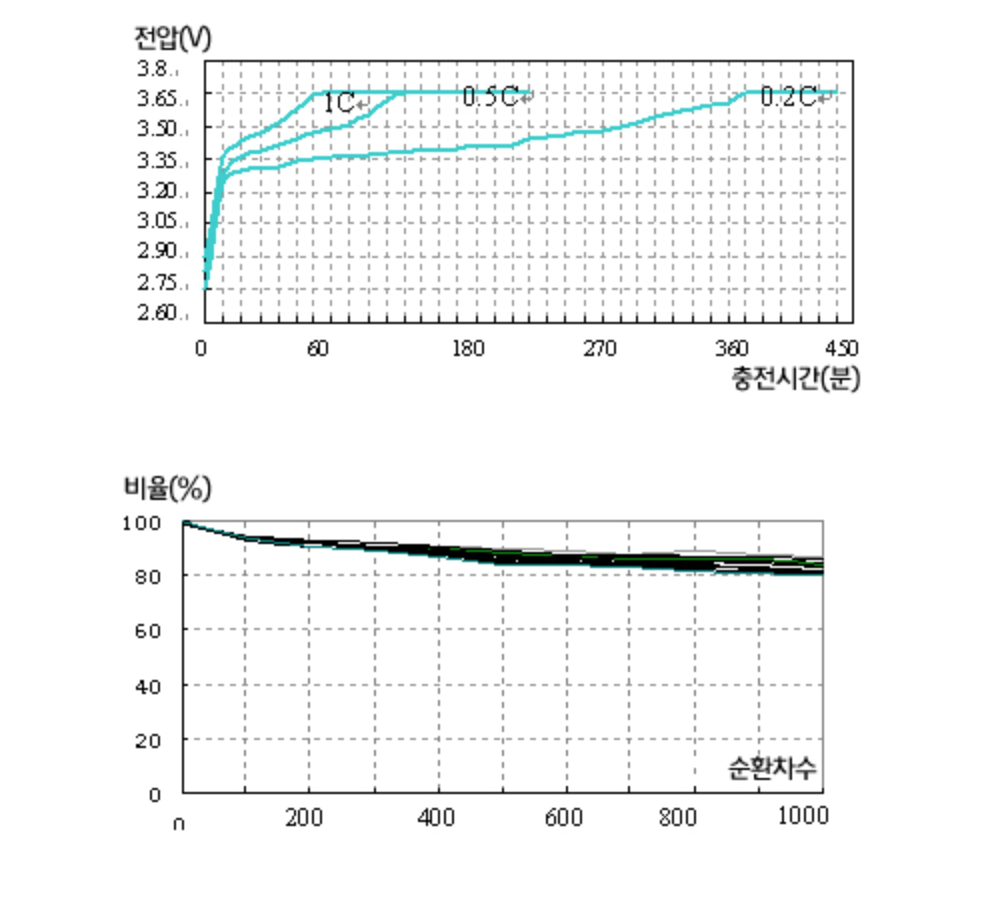

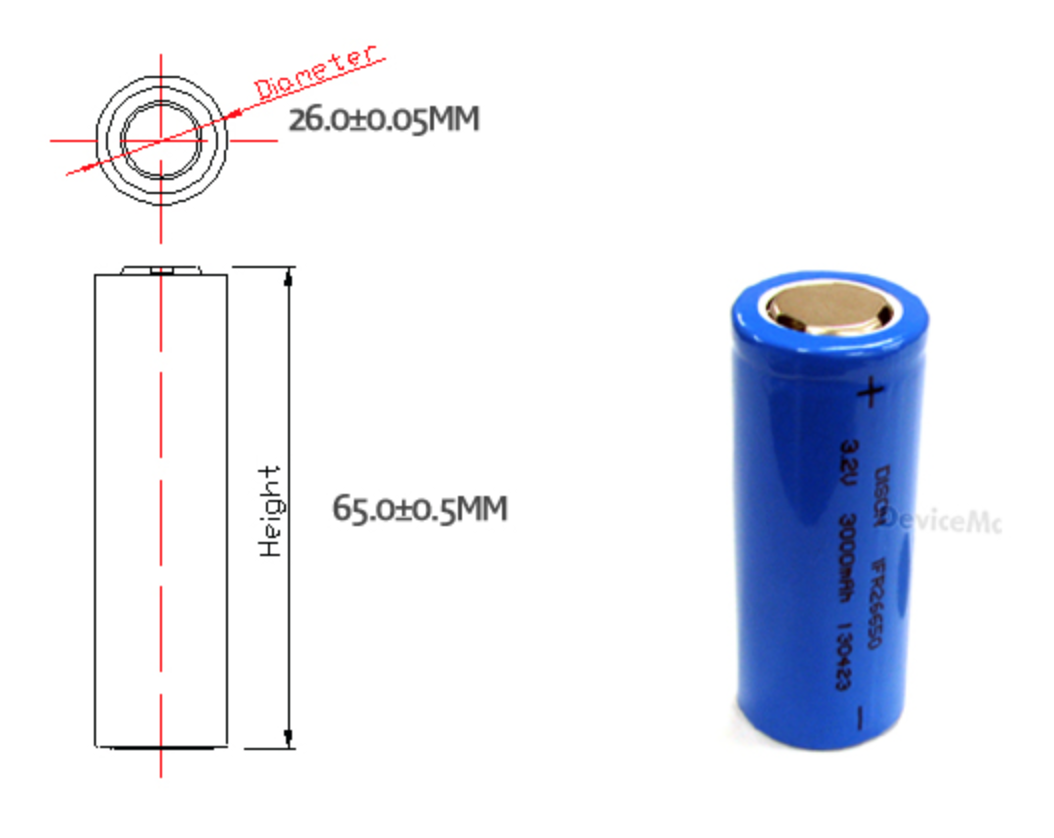

스크린샷 2013-11-07 오후 6.30.03스크린샷 2013-11-07 오후 6.30.15

20130617_131459

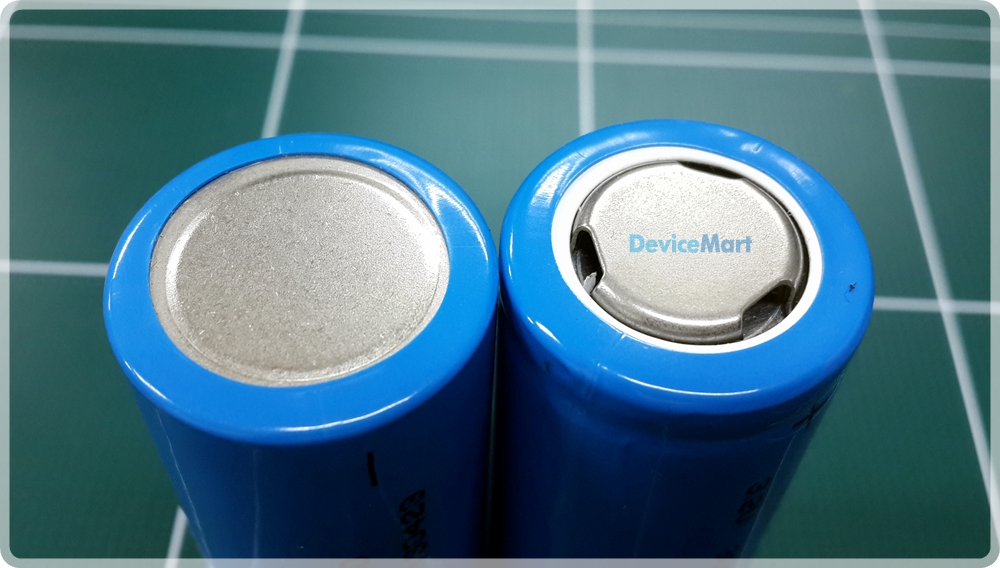

배터리를 여러개 사용하기 위해서는 스폿용접또는 전용 직,병렬 홀더가 필요합니다.  배터리를 연결하여 원하는 전압/전류 를 만들어 사용 하는 것은 개발에 있어서 정말 중요한 부분이라 생각됩니다. 배터리의 용량도 문제지만 장비안에 넣을때에는 부피와 형태가 중요하기 때문입니다.  인산철 배터리에 종류가 몇가지 있는데요 각 극성에 볼트연결을 할 수 있도록 만들어진 배터리도 있습니다. 하지만, 가격이 조금 높으며 전용 프레임이 필요합니다. 부피도 늘어나지만 사용 용도는 많은 셀 연결로 대용량 배터리를 만들기 위한 용도로 많이 사용됩니다.

20130617_131514

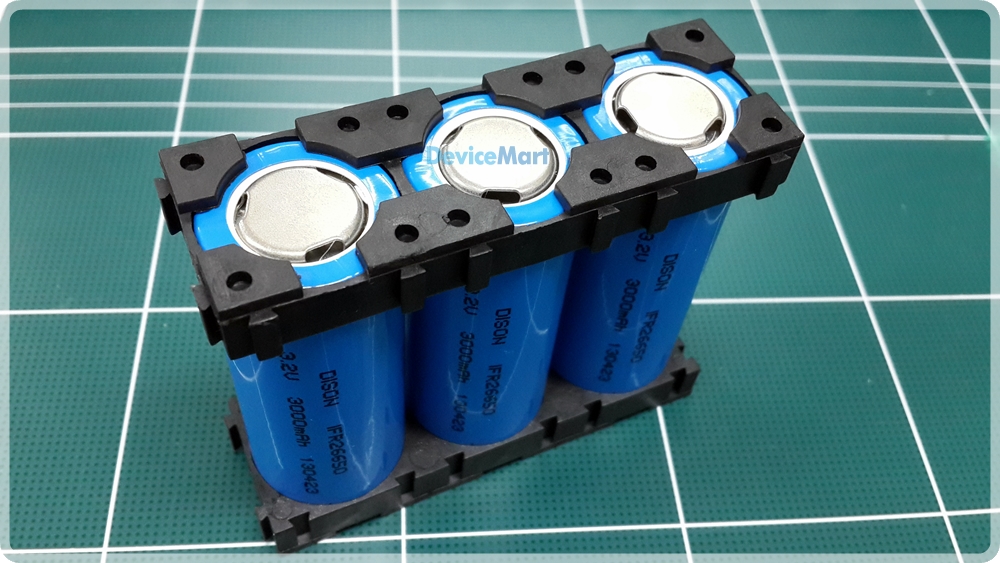

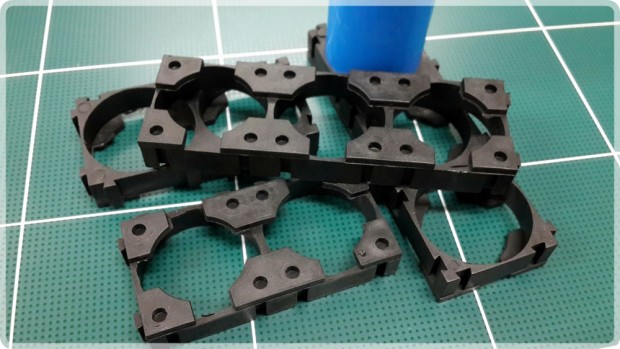

인산철 전용 홀더 입니다. 디바이스마트에서 판매중으로 2,3개를 기준으로 서로 연결하여 다양한 모양을 만들 수 있습니다.
리튬 인산철 배터리 + 홀더 카테고리 이동

20130617_131639

20131104_171219_LLS

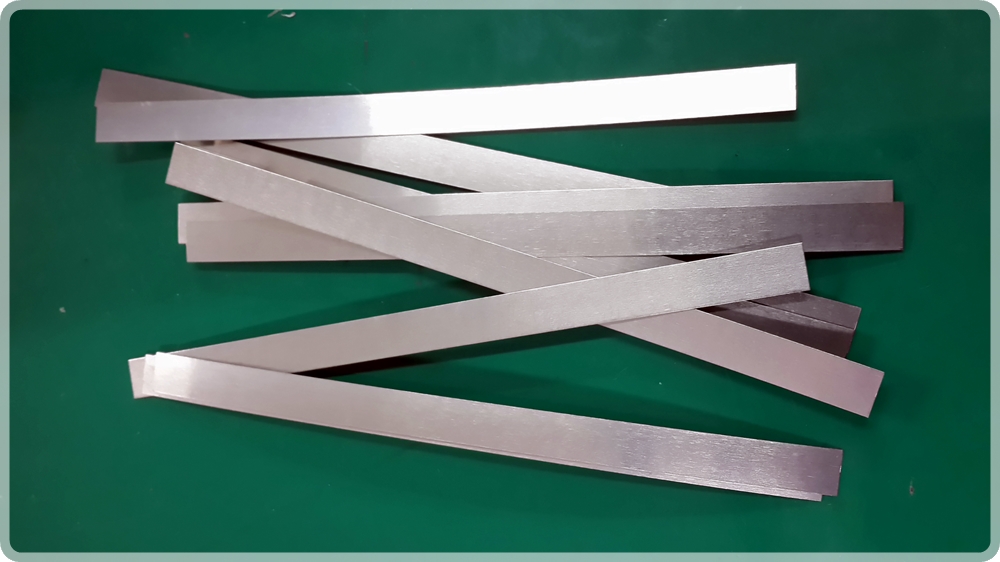

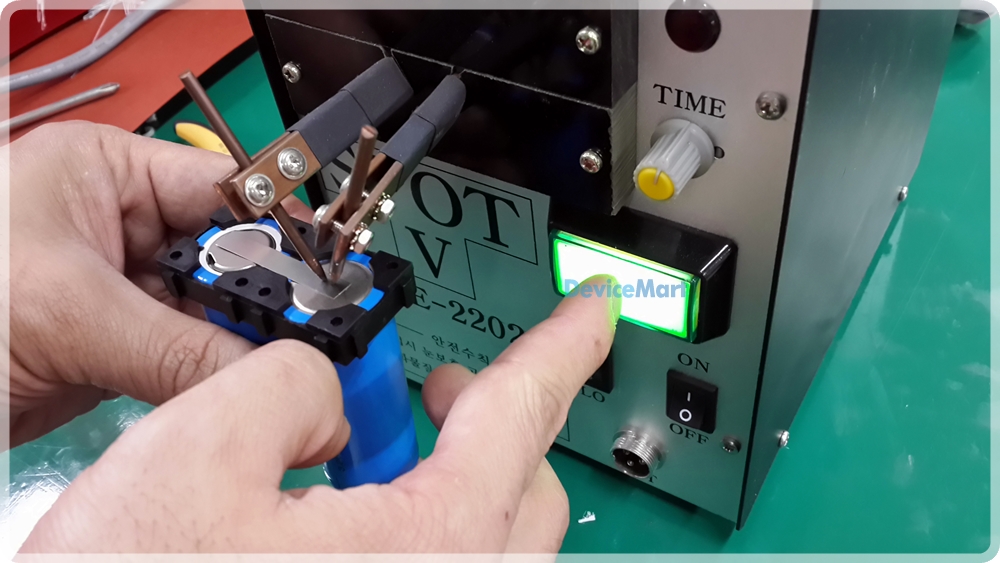

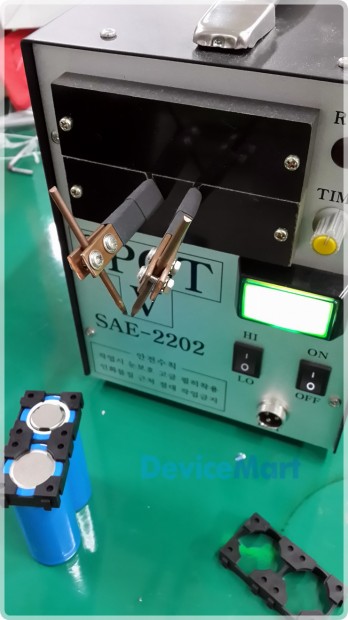

스폿 용접기 입니다. 얇은 니켈판을 사용하여 전기용접을 하는데요. 안전사고를 방지하기 위해 반드시 장갑을 착용하고 작업하시기 바랍니다.  가능하면 눈 보호 안경 사용을 권장합니다. 실수로 극성에 잘못 연결되어 전지파열이나 열로 인한 안전사고가 발생할 수 있습니다. 용량이 커질수록 위험은 커지며 극성을 반드시 확인하며 작업합니다.

20131104_171256_LLS

20131104_171337_LLS

20131104_171428_LLS

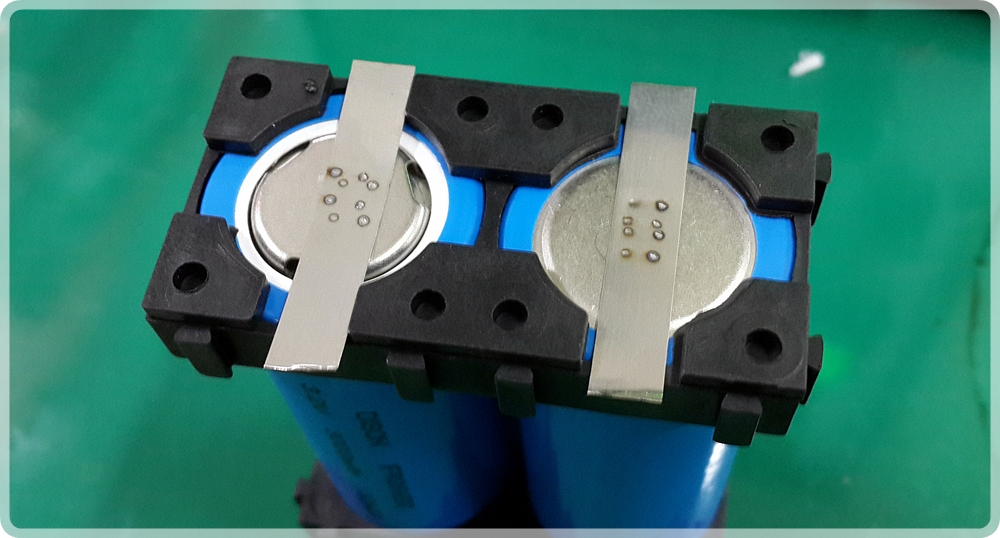

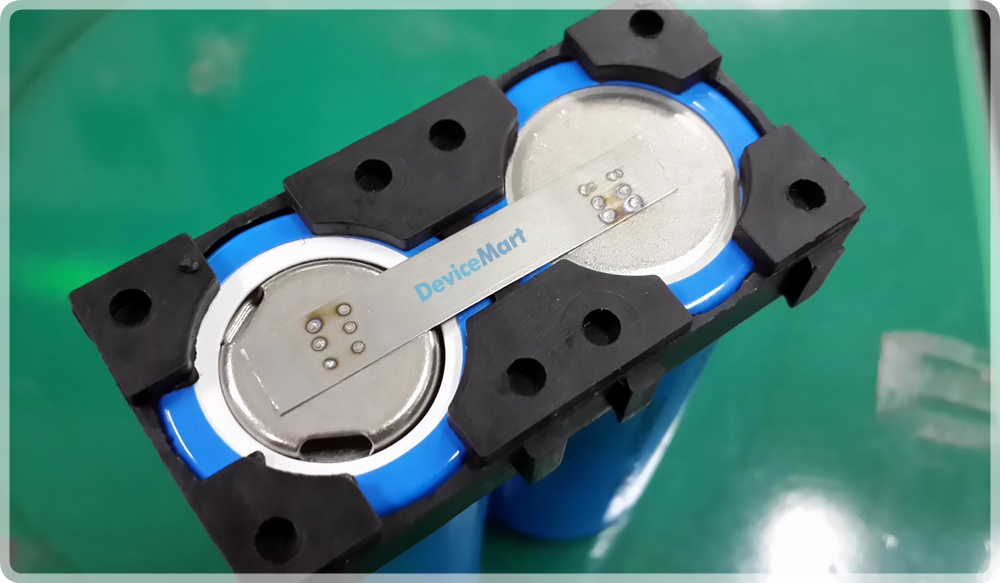

스폿용접을 여러번 하여 단단히 고정합니다. 고정이 안되어 떨어지는 경우 스파크가 발생 할 수 있습니다. 용접판은 배터리 접점부위 이상으로 이탈되지 않도록 합니다. 합선위험을 방지합니다.

20131104_171711

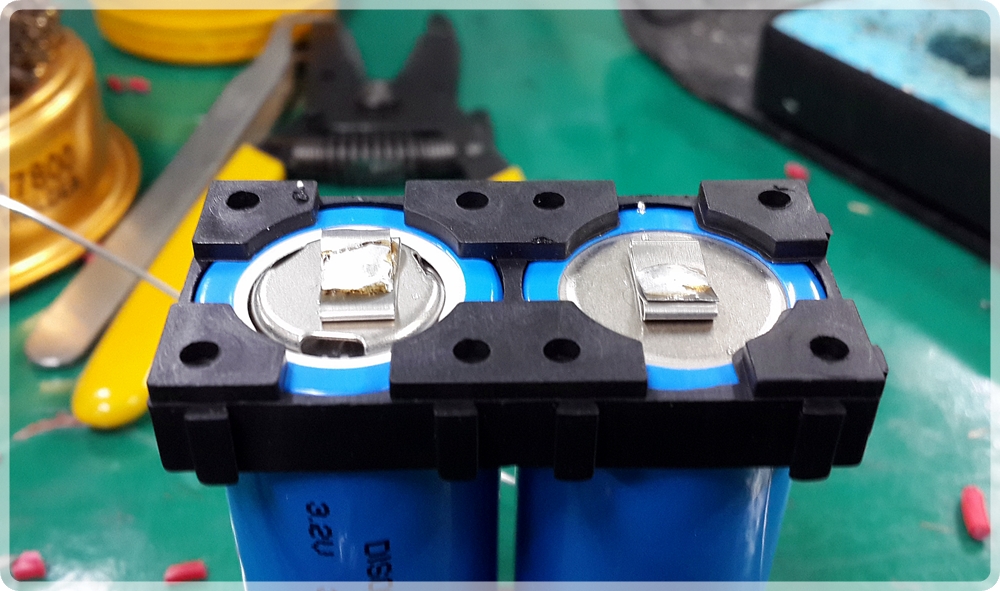

병렬 연결이 아닌 경우 직렬 연결일때에는 접점 부분을 반드시 따로 작업해야 합니다. 전선 연결을 위한 작업인데요. 배터리 접점에 바로 땜 연결이 안되기때문에 선 연결을 위한 접점작업을 합니다.

20131104_171938

20131104_175125

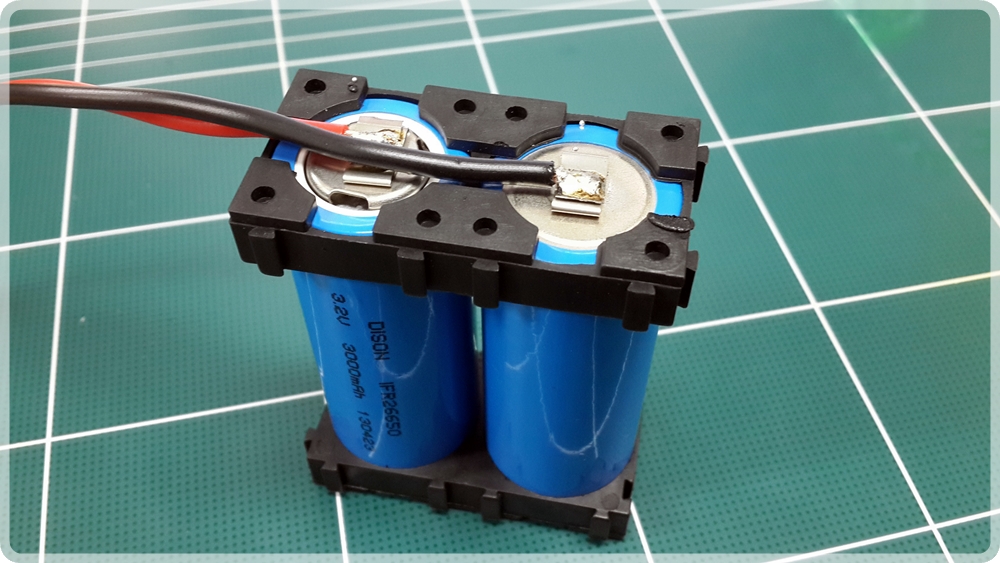

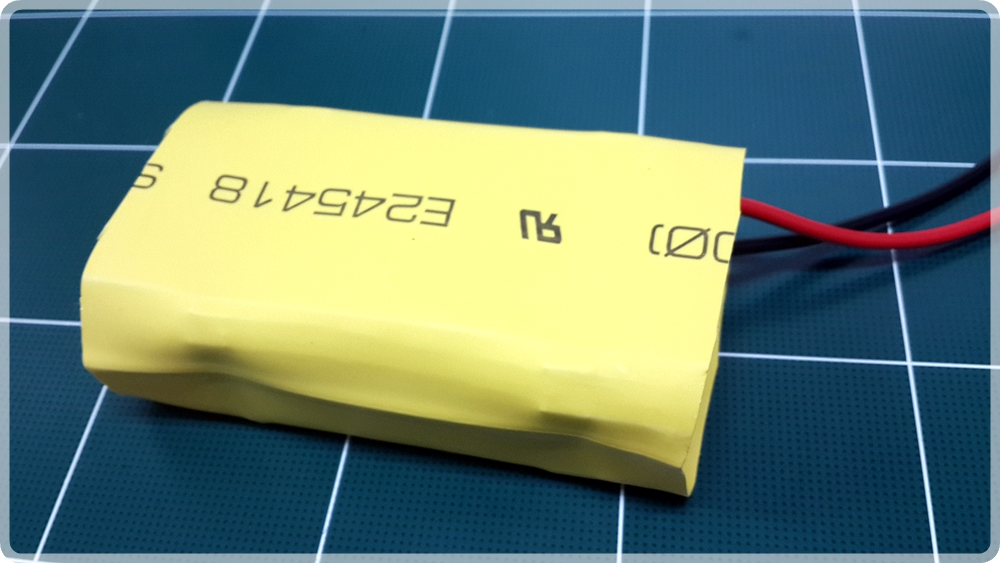

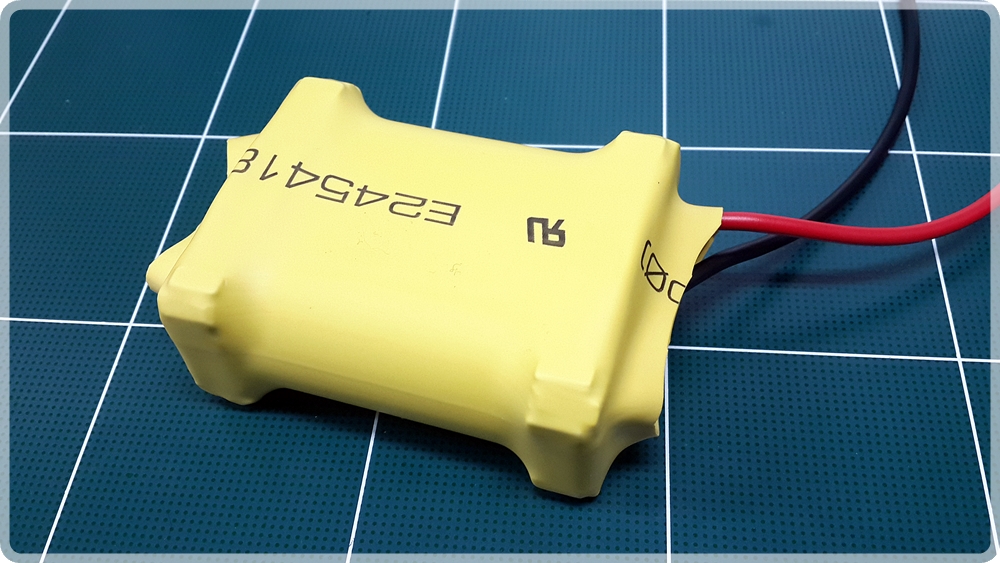

전선은 합선이 나지 않도록 연결 하며, 사용할 위치를 고려하여 전선작업을 튼튼히 연결합니다. 배터리 연결 후에는 필름이나 테이핑작업을 해주는 것이 좋습니다. 필름은 열에 강하며 외부충격에 강할수록 좋습니다.  작업 배터리의 경우 내부 선 연결이 많아지며 안전모듈 PCM,BMS회로가 있어 마무리 작업을 해주는 것이 좋습니다.

20131104_180703

20131104_180834
