더블 노즐의 한쪽 노즐만 높이를 미세 조정할때

저희 RexBot3D OC-200은 더블 노즐형으로도 출시 되는데요. 더블 노즐에서 한 쪽 노즐만 미세하게 조절해야하는 상황이 있으시더군요. 이럴때 사용하시게 하기 위해 저희가 하나의 방법을 말씀드릴려고 합니다. 더블 노즐 전체의 높낮이 조절이야 베드 자체를 높이거나 낮추면 되니까 큰 문제가 아니지만요.

내 동영상.mp4_000000900



내 동영상.mp4_000011678

RexBot OC-200 노즐 높낮이 조절

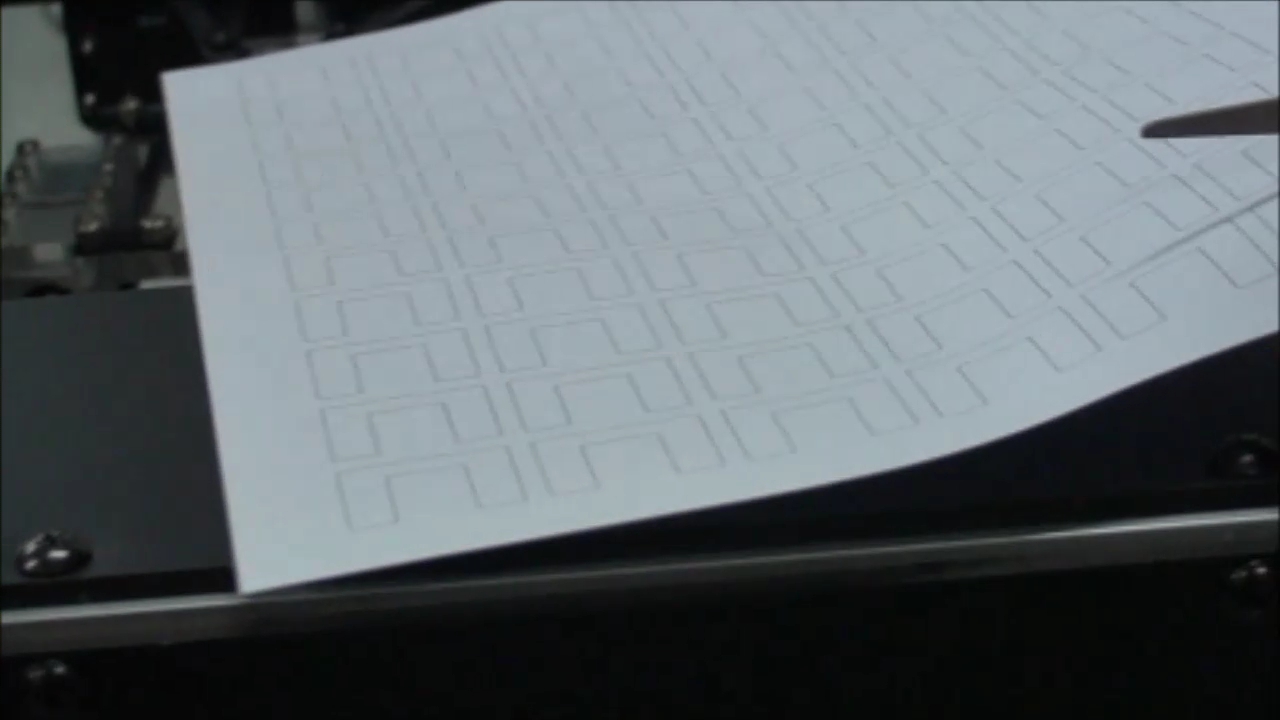

위 화일을 열면 HWP 화일 하나가 있을겁니다. 그게 위 그림에 보이는 내용을 가진 한 페이지 짜리 문서인데요. 그걸 출력해서 가위로 자르시면 됩니다. 통상 A4지 종이 한장이 0.08mm쯤 되니까(종이 마다 다릅니다. 버니어 캘리퍼스로 확인해 주세요. 안그러면 동물적 감각으로 몇 장을 오려서 넣을지 정해야하거든요.ㅠㅠ) 그걸 감안해서 몇 장을 넣어서 높이를 조절할려는지 정하면 됩니다.

내 동영상.mp4_000024991





그리고 필요한 수량 만큼 잘라 주시고

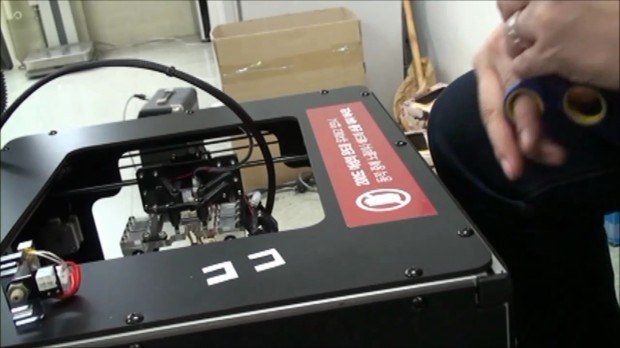

에서 노즐 뭉치를 교환하는 법을 알려드렸는데요. 그것처럼 노즐 뭉치를 일단 탈거 합니다.

내 동영상.mp4_000036269

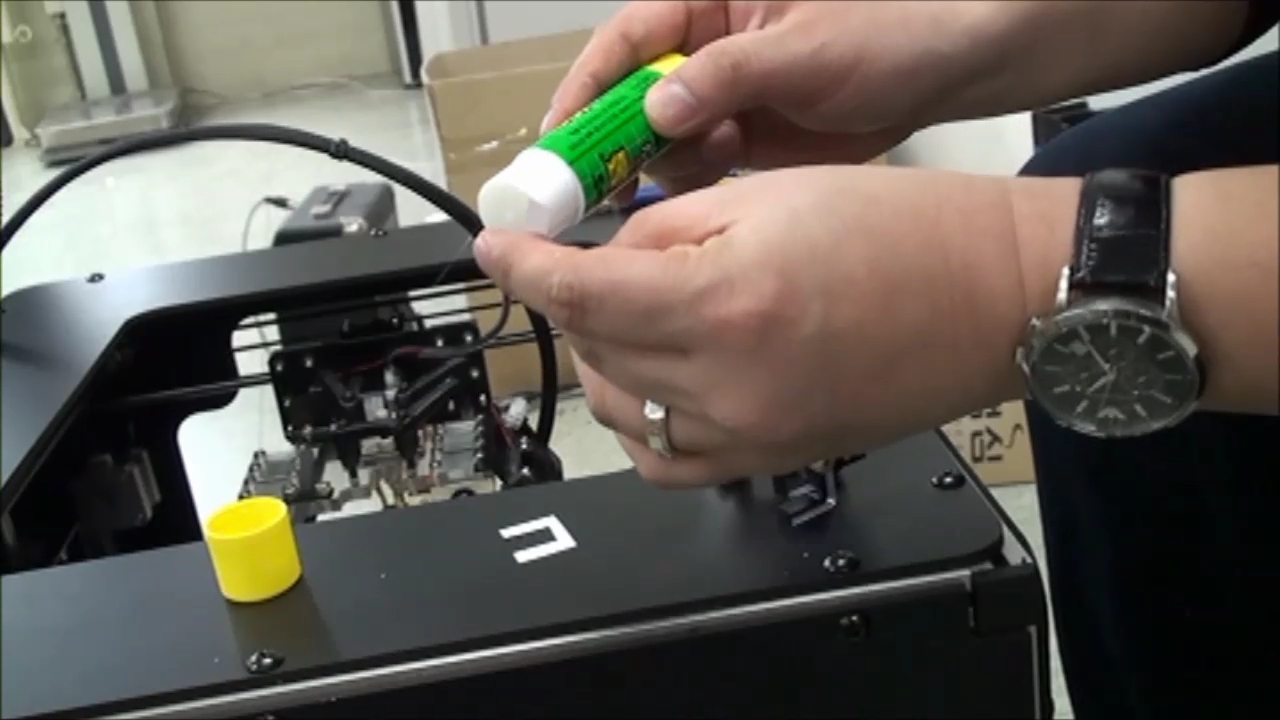

그리고, 아까 자른것을 고정만 하도록 살짝만 풀을 묻히고,

내 동영상.mp4_000055555

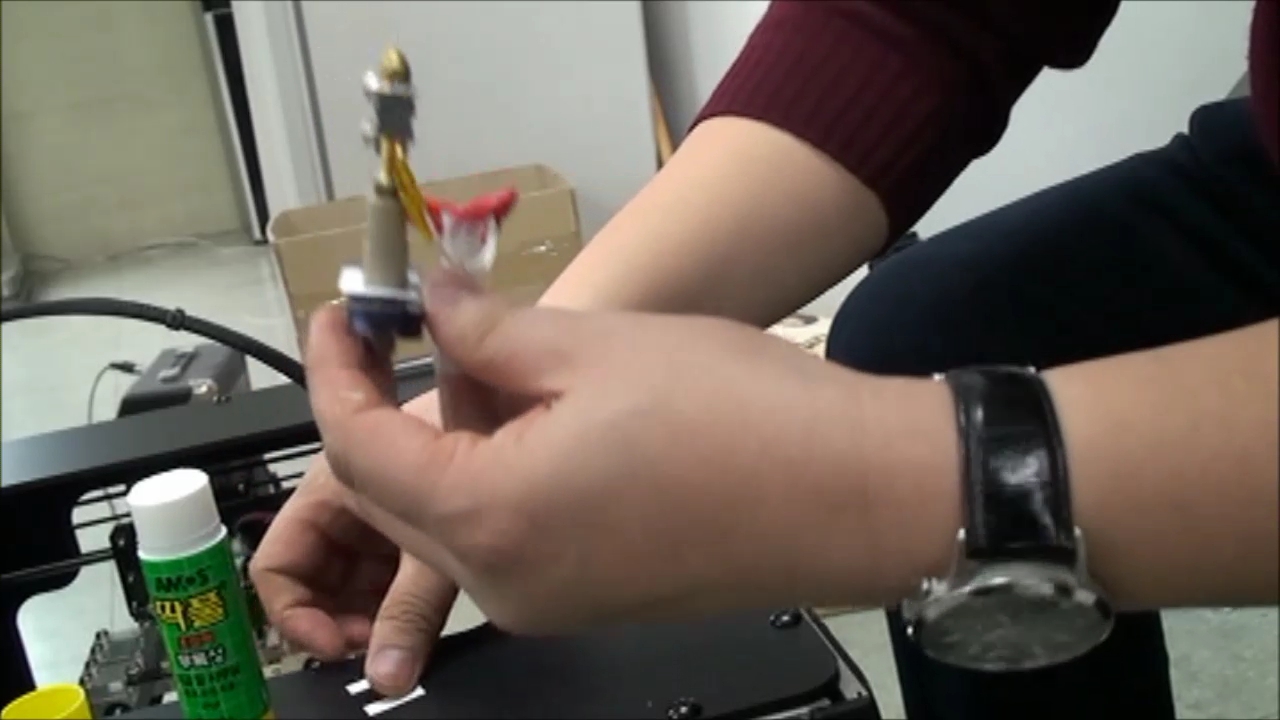

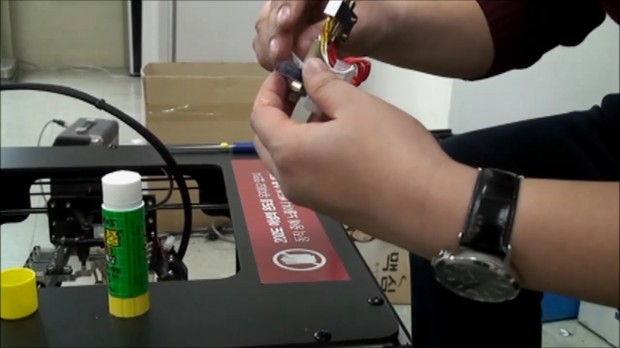

노즐이 있는 부분에 살짝 붙여주면 됩니다. 어차피 나사로 고정하면 종이는 절대 안 빠지니까 완전히 고정할 필요는 없습니다.

내 동영상.mp4_000062762

내 동영상.mp4_000075809 내 동영상.mp4_000077711 내 동영상.mp4_000079579

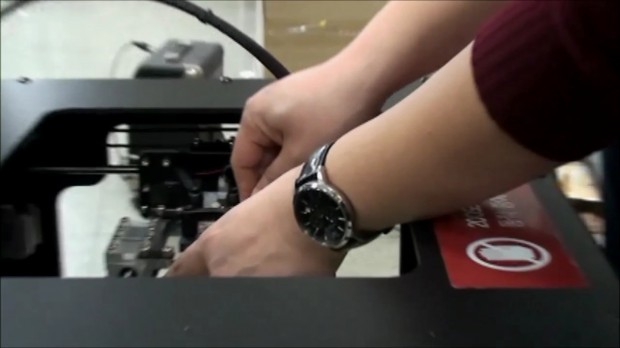

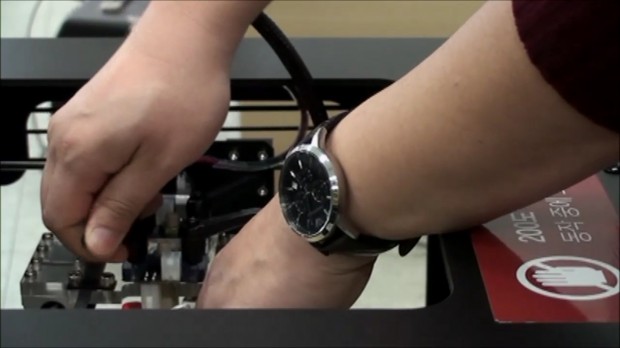

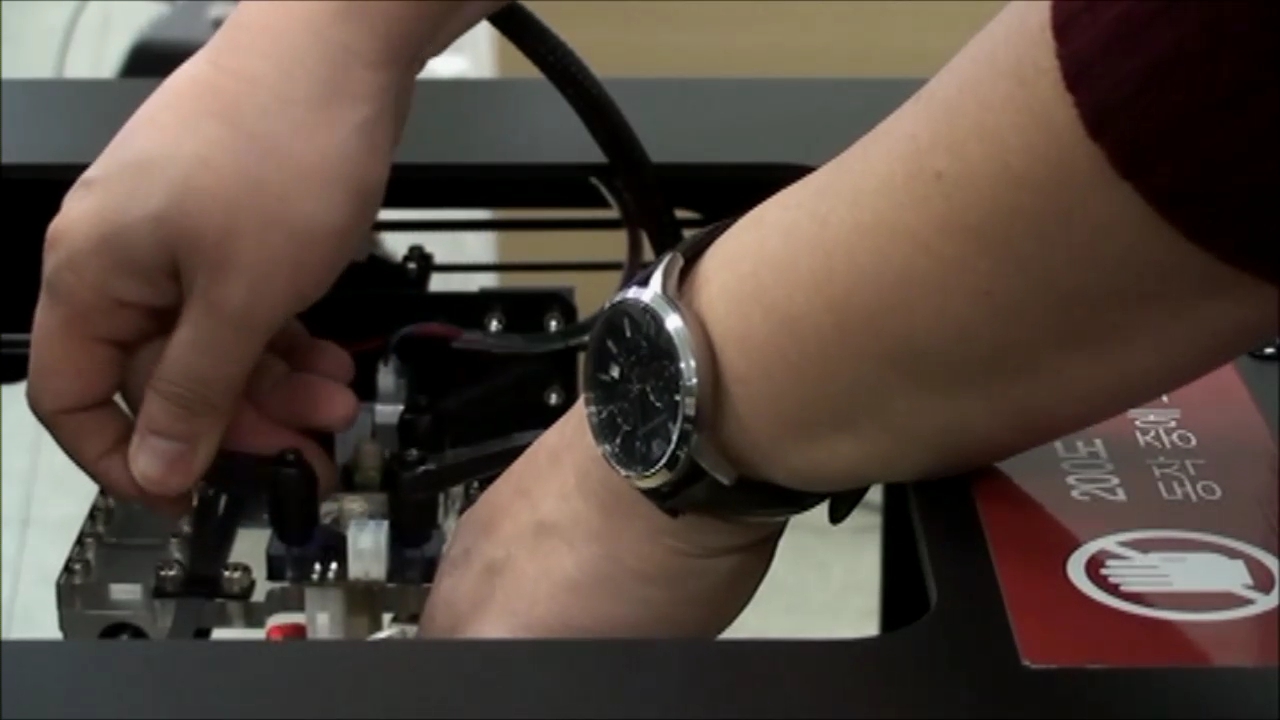

그리고 다시 노즐 뭉치를 고정해 주시면 됩니다.  아래 동영상은 그 과정을 전체적으로 다 보여드리고 있습니다
