[24호]소형 1채널 측정 모듈 출시

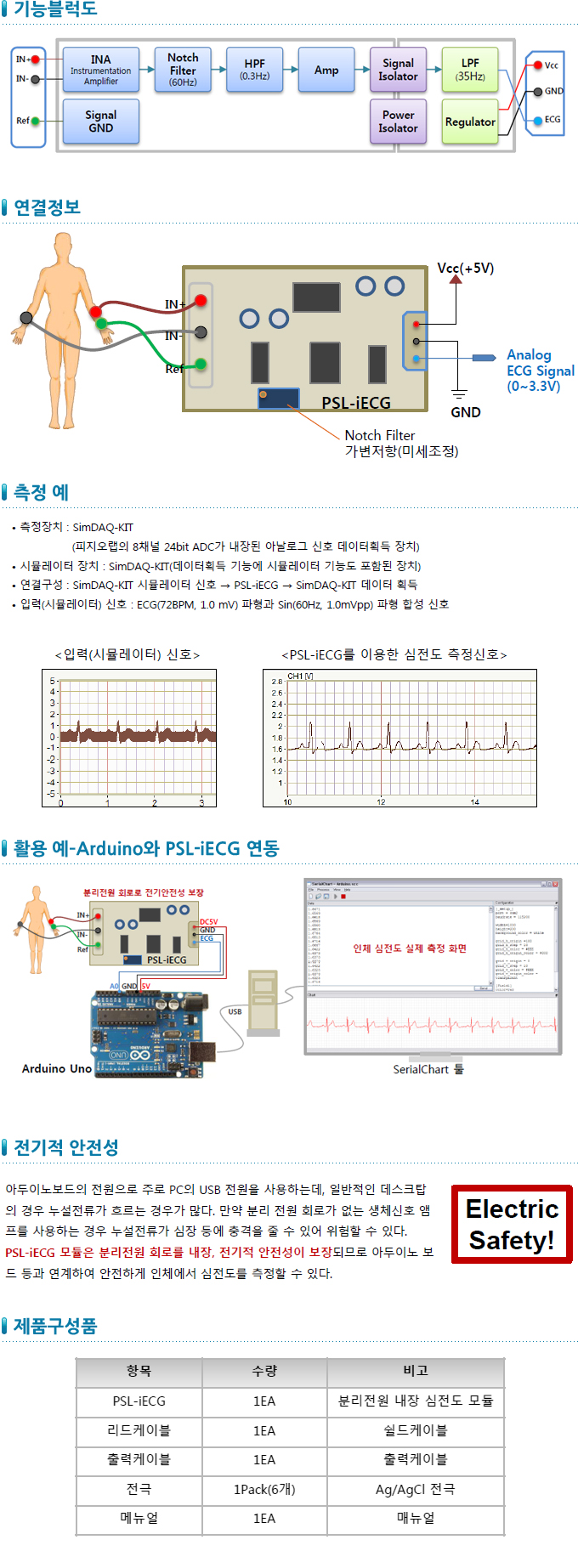

생체 신호 계측기 전문 업체인 피지오랩에서 소형 1채널 측정 모듈을 출시했다.
심전도 모듈(PSL-iECG), 근전도 모듈(PSL-iEMG), 안구전도 모듈(PSL-iEOG) 총 3가지로 전원 입력이 편리한 DC 5V(4.5V~5.5V)를 사용한다. 내부 증폭도는 500V/V로 설계되었으며, 저 잡음 및 최적의 필터 회로 설계로 양질의 심전도 신호를 측정할 수 있다. 출력은 1.65V를 기준으로 0~3.3V 출력을 가지며, 저가임에도 분리 신호 및 전원 회로가 내장되어 있어 전기적 안전성을 위한 별도의 추가적인 회로 없이도 안전하게 심전도 측정용 모듈로 활용할 수 있는 장점이 있다.
| 항목 | PSL-iECG | PSL-iEMG | PSL-iEOG | |
| 기능 | ECG측정(3전극) 분리신호및전원 |
ECG측정(3전극) 분리신호및전원 |
EOG측정(3전극) 분리신호및전원 |
|
| 전압입력범위 | DC 4.5V~5.5V | DC 4.5V~5.5V | DC 4.5V~5.5V | |
| 소비전류 | 20mA이하 | 20mA이하 | 20mA이하 | |
| 증폭도 | 500(±2%이내) | 500(±2%이내) | 500(±2%이내) | |
| 필터셋 | Notch | 60Hz | 60Hz | 60Hz |
| HPF | 0.3Hz | 10Hz | 0.1Hz | |
| LPF | 35Hz | 200Hz | 20Hz | |
| 출력범위 | 0~3.3V(중심1.65V) | 0~3.3V(중심1.65V) | 0~3.3V(중심1.65V) | |
| 절연내압 | 1kV | 1kV | 1kV | |
| 사이즈 | 68mm X 35mm | 68mm X 35mm | 68mm X 35mm | |
| CMRR | 60dB 이상 | 60dB 이상 | 60dB 이상 | |
TEL. 051-325-2868
FAX. 051-325-2869
www.physiolab.co.kr
