[32호]Shiled

ict main2-01

2015 ICT 융합 프로젝트 공모전 참가상

Shiled

글 | 원광대학교 김지언, 김백천, 황태호

심사평

JK전자 보고서의 내용만 보고는 어디까지 구현이 되어있는지 알기가 어렵다.

뉴티씨 창의적인 개념 자체는 훌륭하나, 실제로 구현하는 것과 관련된 알고리즘이나 구현 방법 등의 작성이 결여되어 있으며, 이것을 구현하기 위한 실제적인 기술의 난이도를 이해하고 작성한 내용이라기 보다는 영업쪽에서 고객의 투자를 유도하기 위한 서류로 판단되어, 작품 완성도나 기술성 등은 낮은 점수를 주었다. 다만, 창의성이나 기대효과, 그리고 보고서 완성도 등은 상대적으로 높은 점수를 주었다.

칩센 행동 Pattern 등 다양한 정보가 필요하나 자료가 부족함. 향후 업데이트 및 관리가 지속적으로 필요하다고 생각되어 실용성이 없다고 판단 되며 개인 정보가 타인에게 전송될 우려가 있음

위드로봇 아이디어에 머물러 있는 내용을 제출한 것 같다. 공모전의 성격을 고려하였을 때 그러한 아이디어를 어떤 스케줄로 어떻게 구현하여 데모를 보이는가가 중요하다는 관점에서는 본 제품의 평가는 점수를 받기가 어려워보인다.

개발 동기 및 목표

문제 인식 및 의문

■ 1인 가구 및 범죄 예방에 관한 안전 불감 및 예방 차원의 Service 부족
■ 실시간 모니터링 및 User의 안전에 대한 서비스 부재
■ 여러 범죄 유형이 존재한 가운데 범죄 발생의 여부에 대해 알 수 없을까?
■ 실시간 모니터링과 접근성이 용이한 보안기기를 개발하여 범죄예방을 할 수 없을까?

현황 조사 분석

■ 1인 여성가구가 증가하고 있으며 보안기기 시장 활성화 되고 있는 추세
■ 보안관련 시장이 증대하고 있으나 증대함에 따른 불안감도 존재
■ 접근성이 쉬우며 실시간을 통한 보안기기 미흡

대안 수립

지금의 현 대한민국의 보안기기 관련해서 후 보안 조치의 방법이 일반화적이다. 범죄에 관해서는 범죄 발생 후 대처방안이 아닌 범죄가 발생하기 선 보안 체제를 수립하는 것으로 바꾸는 것이 바람직하다.
· 후 보안 체제가 아닌 선 보안 체제로서 범죄를 예방하는 것을 목표로 둔다.
· 실시간 모니터링과 Event 알림 등을 통해 사용자가 정보 및 알람 을 받을 수 있다.
· 후 보안 체제로서 범죄 발생 및 ManageMent를 통하여 관리자를 통해서도 안전성 보장
· 정의된 알고리즘을 통해 범죄자 및 범죄 유형 파악

위와 같이 인식한 문제점으로부터 Shiled보안 Device 아이디어 도출

현재 보안시스템에 관한 후 보안 체제가 아닌 선 보안 체제 방법 적용 지속적인 Management를 통하여 유지 보수 관리 및 실시간 모니터링 체제로서 범죄 발생 예방 및 발생 후 대비 가능 한 창업 아이템 도출.

User: b&d 서비스 가능 이용자

1인 여성 가구가 첫 번째 타겟 대상이나 1인 가구 남성 및 노약자 타겟에 포함이 가능

Device 핵심 기술

실시간 모니터링 및 사용자에게 Event 알림
범죄 경력 대상자 및 범죄 유형 알고리즘(DataBase 설계 구현)

개발 도입을 위한 사전준비 사항

보안 관련 시장 및 1인 가구 증가세 조사.(여성)

1인 가구 증가율

“통계청” 조사에 의하면 매년 1인 가구(여성)는 2012년부터 증가하고 있다. 2012년 253,000명으로 집계되었던 1인 가구(여성)는 2015년 313,000 명으로서 약 6만명이 늘었으며 지속적으로 증가하고 있다고 발표하였다.

2·30대 1인 가구 설문 조사 (출처 :언론인연합회)

총 315명의 설문 조사를 통하여 48.9%(152표) “안전하지 않다.” 29.3%(91표) “보통” 18%(60표) “전혀 안전하지 않는다”의 조사 결과를 집계하였다. 본 기획팀은 20~30대 실제 설문 조사를 통하여 현재 범죄관련 안전하지 않다는 결과를 도출하였다.
1인 가구가 증가하고 보안기기 시장이 점점 증가하고 있다. 하지만 증가함에 따른 사용자의 불안함도 상승하고 있다. 여기서 사용자의 충족되지 않는 Needs는 무엇인가?

시스템 개발 및 제휴를 위한 인적 네트워크 구성 및 자문 위원 확보

개발 관련 인적 네트워크 구성

효과적인 기획 및 개발을 위한 팀원 구성
기획 및 사업 연계를 통한 관련 추진을 위한 자문위원 확보
Device 관련 개발 전문가 및 네트워크 보안 전문가 자문위원 확보

보유 기술 및 서술

기술(제품) 성능 및 기능(기술 및 제품의 용도, 기능, 특징 등)

본 기술의 소프트웨어(Smart Device)와 하드웨어(감지모듈)로 구분되며, 소프트웨어와 하드웨어가 함께 작동하는 시스템 형식이다.
소프트웨어에서는 사용자를 위한 실시간 영상정보 및 행동 Pattern 알고리즘을 적용시킨다. 본 개발 기획의 의도는 실제 상황에 대한 영상 정보를 지속적으로 수집하여 DB에 저장을 시키면서, 행동 Pattern 및 응급상황을 판단하고 이에 대한 범죄 유형에 대한 예방과 응급 상황에 대한 응급처리 서비스를 제공할 수 있는 시스템을 구성하였다.
소프트웨어 및 하드웨어가 함께 서비스를 제공하는 이유는 현재 많은 이목이 집중되어 있는 IoT 산업에 맞게 사용자가 접근하기 어려운 인터페이스 구성이 아닌 일상 생활의 사용에 있어 꼭 필요한 기능과 서비스를 받을 수 있는 제품이 될 것이다. 하드웨어 및 소프트웨어는 1차적인 면에서 가벼운 시스템 구성이 되어있으나 구체적인 구성 내용으로서는 지속적인 업데이트 및 디자인에 따라 여러 IoT 시스템과 연결이 가능하다.

소프트웨어 부분

소프트웨어 부분 설계는 사용자가 쉽게 접근 가능하게 설계 및 제작하며, 하드웨어와 융합 가능하게 설계 및 개발
■ 미리 예방하는 선 보안 방법의 체제를 도입할 수 있는 소프트웨어 제작
■ 실시간 모니터링 및 이미지 분석이 가능한 알고리즘
■ 적용되는 기술 및 Interface는 남녀노소 이용 가능
■ Smart Device로 사용자가 접근하기 용이한 Interface 설계
■ 구축된 DB 및 알고리즘을 통해 범죄자 및 범죄 분석 그리고 관련정보를 실시간으로 분석 및 Update

기능 및 특징

기술 아이템 개요

기술 아이템 (하드웨어)
· 아이템명 : Shiled
· 선 보안 체제 보안기기 개발
· Smart Deviece(Android/IOS) 통해 실시간 Event 알림 및 Management 유지 관리
· 고객 관계 관리(CRM, Customer Relationship Management) Tool로 활용
· 상용화 DataBase(Oracle/MySql…) 활용

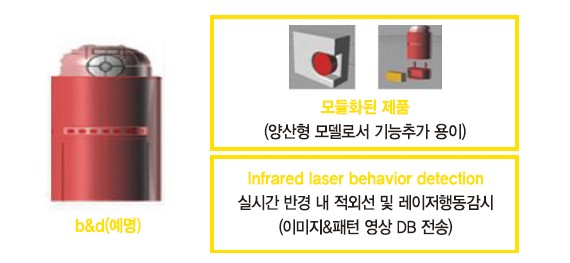

#Device 개발 초기 Design Model Version.1

Cap 2015-11-24 16-36-42-080
양산화가 가능한 모델로서 Networking 되어 있기 때문에 지속적인 Update 및 유지 보수 관련 Management가 가능하다.
일정 반경 내 실시간 적외선 및 레이저 행동 감시 : 주 실시간 모니터링의 역할을 하며 적외선 센서의 경우에는 행동 감지 역할을 주 역할로 수행한다. 부가적으로 Camera 센서를 통한 이미지와 DB 및 Pattern 알고리즘을 통한 영상과 Pattern 분석 결과를 DB로 전송 / 저장 한다.

기술 개요

아이템 기능

· 위험 분석 및 알고리즘 분석 기능
· 적외선 카메라 센서에서 수집된 영상을 통하여 범죄 발생 여부를 판단하여 사용자에게 알림 Event를 발생
· 알고리즘은 미국FBI 한국과학수사 등 공적으로 발표된 내용을 토대로 하여 범죄 행동 패턴에 대한 이미지 영상 Pattern 개발·적용

Cap 2015-11-24 16-37-01-413

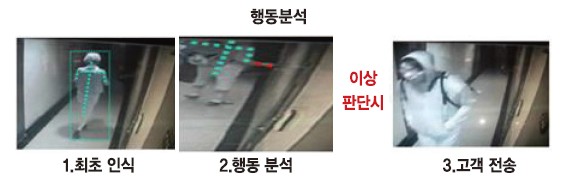

#Device 개발 초기 Image Pattern Version.1

· 적외선 센서를 통하여 Target에 대한 움직임을 실시간 인식 및 감지
· 실시간으로 감지된 움직임 대상자를 인식하며 행동 Pattern에 대해 감지를 했을 경우, Image Pattern 분석을 통하여 Target에 대한 범죄 여부를 분석 및 판단
· Image Pattern 분석을 통하여 Target에 대한 범죄 유무를 판단하여 실시간으로 DB에 전송 및 사용자에게 경고 알림 Event를 발생
· 분석된 Image Pattern은 사용자에게 뿐만 아니라 관리자에게도 Push를 하여 사용자에 직접적인 요청 및 제2의 범죄 예방 조치를 가능케 할 수 있음.

제품도

구조도

32 김지언05 32 김지언06 32 김지언07

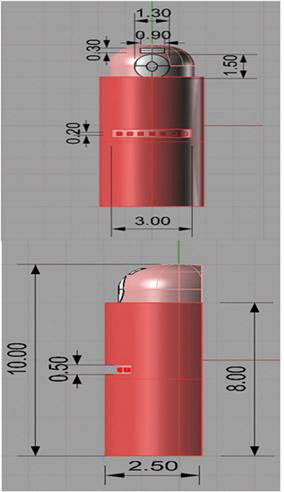

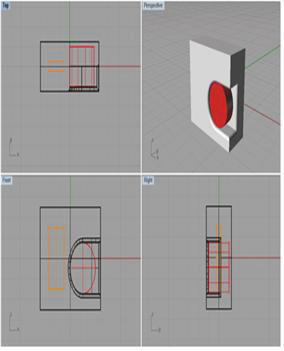

Shiled제품도 3D 입체 모습 Version 1. 초기 개발 모형 Shiled 제품 Version 1.
초기 개발 3D 입체 모형도
Shiled 제품 Version 1.
초기 개발 3D 입체 모형도

■ 가로 10.00 cm
■ 세로 2.50 cm
■ 적외선 센서 약 0.50 cm : 적외선 센서의 경우에는 행동 감지 역할을 주 역할로 수행
■ Camera Module Sensor : 실시간 모니터링 역할을 수행. 사용자 및 관리자 그리고 DB에 이미지 전송
■ GPS : 반경 내 위험 수위 내 범죄자 위치 및 사용자 위치 추적

■ Plug in Type : 일체형 디자인으로 설치 또는 분리. 그러나 사용자가 직접 분리하지 못함
■ 곡성방식의 바코드 리더기
■ 본체와 같은 커버로서 충격 방지 기능
■ 버튼식 on/off 또는 SmartDevice를 통해 제어 가능(에너지 절약)
■ 버튼 위치 : 기존 기기와 다른 위치에 버튼 ▶ 실수 방지 및 손쉽게 버튼을 누름▶ 센서 압력 ▶ 보안업체 자동 연락
■ 내부 안쪽 블루투스 + 저장소 위치 외부에서 본체에 압력 또는 충격 : 보안기기 안에도 Button을 추가한 것은 실시간 모니터링 이외에 범죄 행위에 대한 제 2의 방법을 고안 해낸 Emergency Button.

Device 기능 및 특징

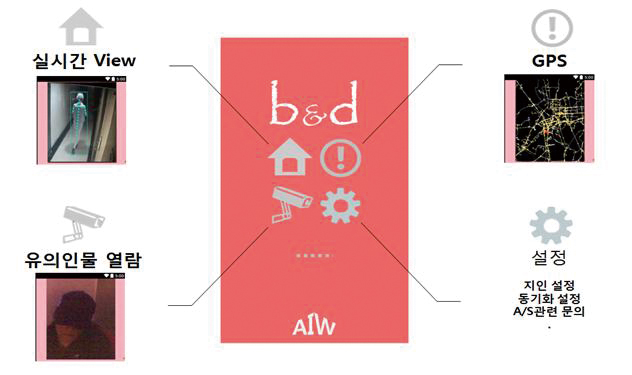

■ SmartDevice 구현 기능 (일반 Application)

32 김지언08

구현 기능 기능 설명
GPS (Global Positioning System) · Major Targeting: 특수 범죄 및 성 범죄자등 주요 범죄자들에 대한 타겟 설정
실시간 View · 실시간 View: 카메라 모듈 센서를 통하여 Application 에 실시간 영상 촬영 정보 구현 .
· Timer View : 실시간 저장된 영상정보를 Timer로, 시간대별 영상 정보를 사용자가 직접 확인 가능한 기능 구현.
Setting System · 지인(친구 , 가족)설정
· 동기화 설정
· A/S 관련 Management 문의

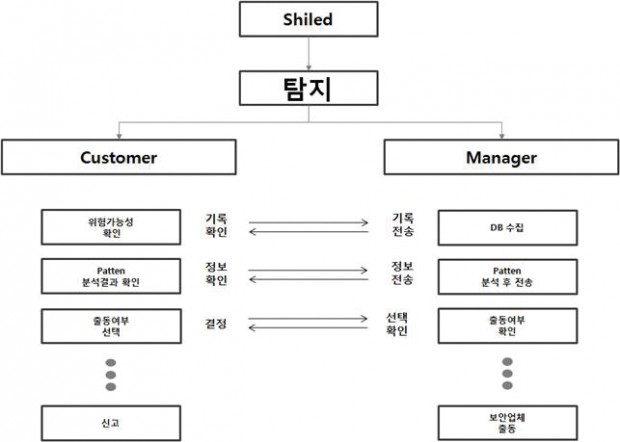

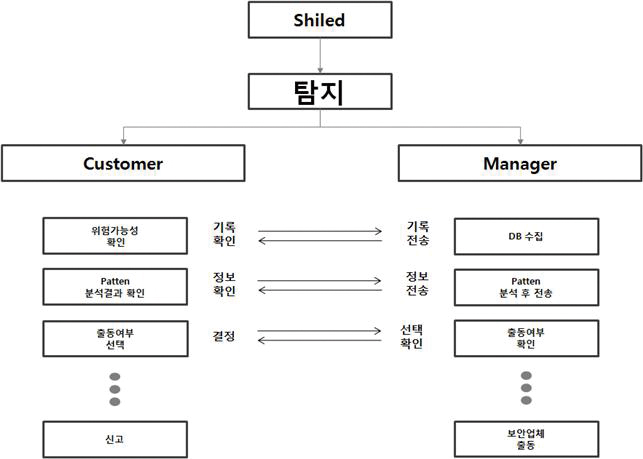

SmartDevice 구현 구조도 (User – Manager)

32 김지언09

· 실시간 “신속” “정확” 모니터링 및 기록하는 체계적인 시스템
· 위험을 사전적으로 차단하며 사후적으로 Management 체계
· DB(DataBase) 실시간 저장 및 전송
· 이미지 Pattern 분석 후 결과 전송
· 출동 여부에 대한 선택 및 Event 알람 제공

기대효과

평소에 준비를 잘하면 근심이 없다. 현 사회 상황과 시대는 이 사업 아이템과 밀접한 관련이 있다.
후 보안 체제가 아닌 선 보안 체제로서 범죄 예방을 할 뿐만 아니라 실시간으로 사용자에게 안전 상황에 대한 알림을 해줌으로 언제 어디서나 안전함을 느낄 수 있다. 이 시스템이 도입이 된다면 방범 체제인 CCTV의 사각지대 또는 그 외의 문제점에 대해 해결 방안이 될 수 있는 중요한 시스템이 구성될 수 있다. 증거물로 확보될 수 있으며 방범, 치안 등에 많은 이로운 점이 존재한다. 아이템은 사용자의 Needs를 파악하는 것부터 시작하여, 쉬운 접근성과 안전성을 주는 Device 체제이며 사용자의 불안감을 없애는데 도움이 될 수 있다. Device 자체는 현재 시장에서도 도어락, 보안기기로서 적용이 가능하며 Module 등으로 지금의 사업의 수익성 계획 및 수익을 기대할 수 있으며 사용자는 저렴한 이용료 및 요금으로 사용이 가능하다.
