표면조도측정기SJ-210 제품 리뷰

MITUTOYO 휴대용 표면조도 측정기 제품 리뷰



컴팩트한 사이즈에 다양한 규격과 파라미터를 대응 하고 높은 정밀도를 보여 주는

Mitutoyo社의 휴대용 조도측정기 Surftest SJ-210  입니다.

가격이 저렴하고 조작이 쉽고 높은 정밀도를 보여 주기 때문에 현장에서도 널리 쓰이고 있는 모델 입니다.

그럼 한번 살펴 보도록 하겠습니다.

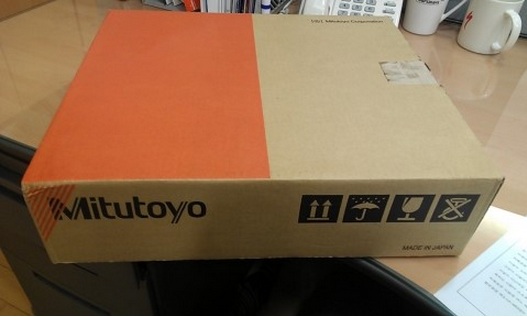

박스 포장 모습 입니다.

종이박스 + 내부에는 스티로폼 소재로 튼튼하게 포장 되어 있습니다.

01

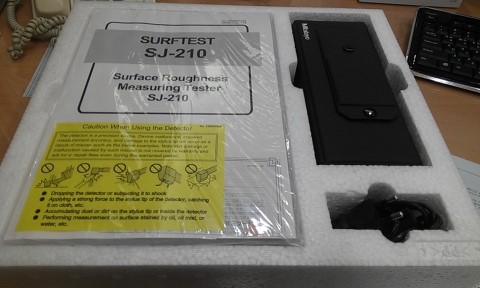

박스를 오픈 한 모습 입니다.

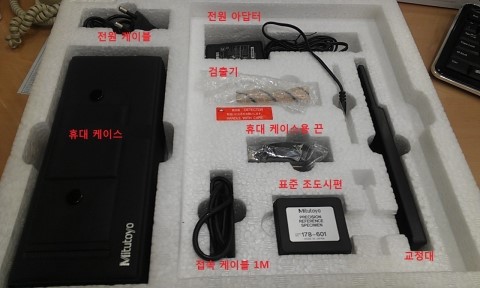

좌측에 메뉴얼과 성적서 우측에 케이블, 휴대 케이스(본체 포함)가 보입니다.




메뉴얼 아래에는

본체를 보관 및 휴대 할수 있는 케이스

전원 연결용 케이블 및 아답터

측정 표면을 직접적으로 측정 하는 검출기

교정(Calibration)용 표준시편과 시편을 올려 놓고 측정 할수 있는 교정대

등 많은 악세서리 들을 포함 하고 있습니다.








본체의 모습을 살펴 보겠습니다.

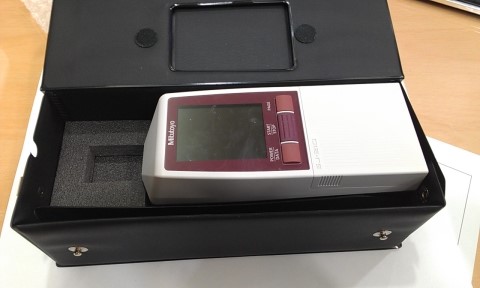

본체는 휴대 케이스 안에 안전하게 보관이 가능 합니다

본체 외부에는 3개의 키(Power, Start/Stop, Page) 가 있습니다.

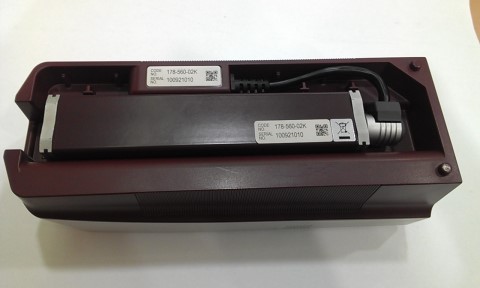

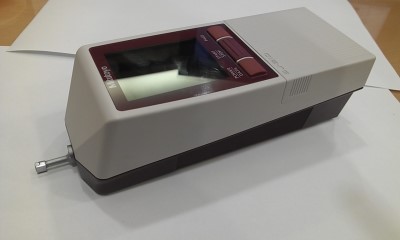

본체 아랫쪽 입니다.

구동부가 케이블에 연결 되어 있습니다.

구동부는 분리가 가능하며 표준 악세서리인 1m 케이블을 이용하여 분리 사용이 가능 합니다.




본체의 모습 입니다.

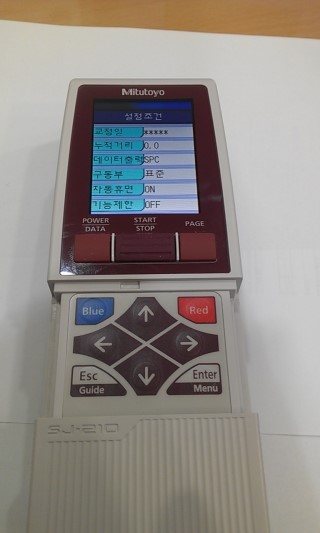

하부에 커버를 아래로 내리면 버튼 들이 나타 납니다.

이전 모델인 SJ-201에서는 흑백 LCD를 채용 하였지만 2.4″ 컬러 LCD를 사용 하고 있습니다.

또한 한글을 지원 하여 사용하기가 매우 편리 합니다.

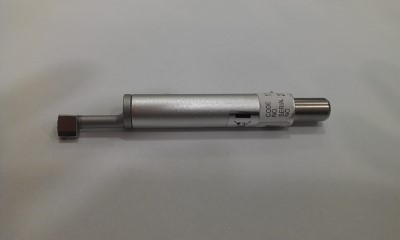

검출기(Stylus) 입니다.

검출기는 소모품 으로써 검출기 끝의  반경2㎛ 촉침이 있는데 이 부분이 마모시 정밀도가 떨어 지기 때문에

적절한 시기에 교체를 해주어야 합니다.

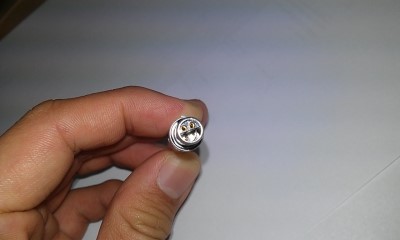

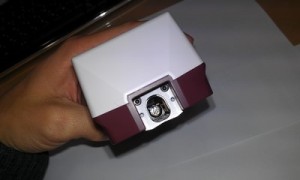

구동부와 결합되는 검출기는 사진과 같은 구조로 구동부에 손쉽게 장착 및 탈착이 가능 합니다.

정확하게 장착이 손으로 움직였을때 되면 상하로 자연 스럽게 움직임이 생기게 됩니다

장착이 제대로 되지 않았을 경우에는 측정치가 0에 너무 가깝게 나오는 등 측정결과에 오류가 생기게 됩니다



image008image009

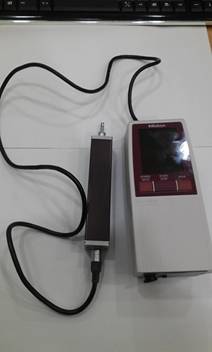

검출기를 연결한 모습 입니다.

보통은 구동부가 본체에 결합된 상태로 측정을 합니다.


표준 악세서리인 연장 케이블을 이용하여 본체와 구동부를 분리한 모습 입니다.






사용전 우선 교정(Calibration)측정을 해야 합니다. 표준시편을 이용하여 보정을 해 주는 작업입니다.

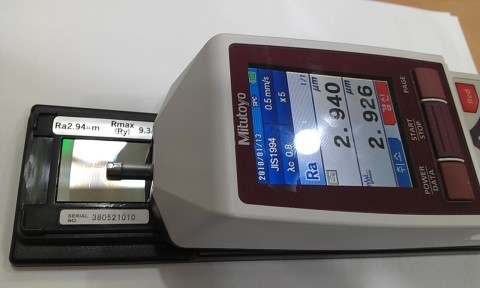

교정을 하기 위에 표준시편을 이용하여 교정측정을 하였습니다.

교정 측정 후 측정 값을 표준시편의 값과 동일한 값으로 갱신하여야 합니다.


측정을 해보도록 하겠습니다.

측정은 상당히 간단 합니다.

1.     제품에 측정 촉침이 접촉하도록 합니다.

2.     Start/Stop 버튼을 누르면 측정이 완료 됩니다

주의: 측정시 측정물이나 측정기에 충격을 가해서는 안됩니다

(진동이 없는 곳에서 측정하는 것이 좋습니다.)

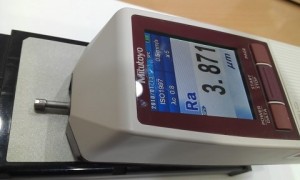

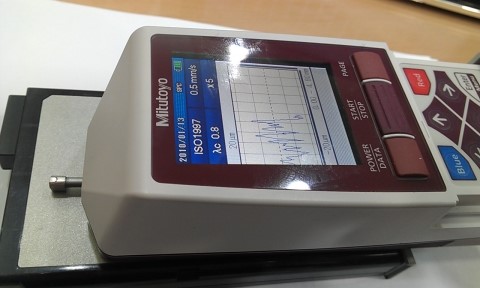

측정물을 측정한 모습 입니다.<ISO1997 규격, 측정속도 0.5mm/s , λc 0.8 , 측정구간 5구간>

Ra값이 3.871㎛가 나왔습니다.

현재에는 한화면에 1가지 측정 결과만 보여 지도록 세팅이 되어 있기 때문에 Ra 값만 나왔고

Page 버튼을 눌러 보면 Rz, Rq 그래프 등이 나타 납니다

(한화면에 4가지 측정 결과 표시도 세팅을 통해 가능 합니다)

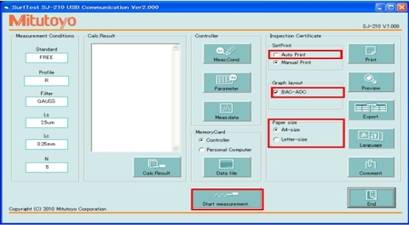

SJ-210용 PC용 간이 통신 프로그램 화면 입니다.

무료 프로그램이기 때문에 Mitutoyo 홈페이지(일본)에서 다운을 받아 간단히 설치 후 USB를 통해 연결 하였습니다.



기기 화면과 같이 규격, 파라미터, 등이 나타나고  PC프로그램에서 기기를 구동 시킬수가 있습니다.

(본 프로그램은 Mcro Soft Excel을 기반으로 하며 Excel 프로그램이 미 설치 되어 있으면 구동이 되지 않습니다.)

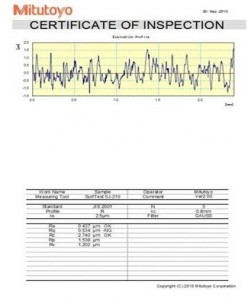

프로그램을 이용하여 검사 성적표를 실행한 모습 입니다.

Micro Soft Excel이 실행 되며 아래의 화면이 나타납니다.

기본적으로 제공되는 폼이며 이름등은 수정이 가능 합니다.

아무래도 무료 프로그램이기 때문에 데이터 수정같은 고급기능은 제공 하지 않습니다.




OS는 Windows7 32bit/Windows XP까지 지원하여 Excel은 2007까지 지원합니다.

설치 시 문제가 발생시 구입한 곳에 문의 하세요.



간단하게 Mitutoyo 社의 휴대 조도측정기 SJ-210에 대한 내용을 적어 보았습니다.

누구나 믿을수 있는 Mitutoyo 社의 정밀함과 휴대용 이니 만큼 컴팩트 하고 쉽게 사용 할 수 있는 점이 장점 인것 같습니다.
