[65호] CH340 칩 시리즈 6종 입고

WCH



WCH

CH340 칩 시리즈 6종 입고

아두이노를 비롯한 시리얼 통신으로 유명한 CH340 칩시리즈가 전격 입고되었다.

기존에 디바이스마트에서는 CH340G 칩만 구매가 가능했는데 CH340C, N, T, E, B 5종 이 추가로 입고되면서 다양한 스펙에 따라 골라서 사용이 가능해졌다. CH340은 USB를 시리얼 방식(TTL LEVEL) 로 변환해주는 칩으로 USB를 직렬 인터페이스, IrDA 적외선 또는 프린터 인터페이스로 변환할 수 있다. 직렬 인터페이스 모드에서는 컴퓨터의 비동기 직렬 인터페이스를 확대하거나 일반 직렬 장치를 USB로 직접 업그레이드하는데 사용 되는 공통 모뎀(RTS, DTR, DCD, RI, DSR 및 CTS 지원) 연결 신호를 공급한다. 적외선 모드에서는 적외선 트랜시버를 추가 하면 USB 적외선 어댑터를 구성하고 SIR 적외선 통신을 실현할 수 있으며, 프린터 인터페이스 모드는 매뉴얼을 통해 확인할 수 있다. 윈도우 운영체제와 완벽하게 호환되며 직렬 인터페이스, 트랜시버 버퍼 설정 및 통신 전송 속도는 50bps에서 2mbps까지 다양하다. CH340의 핀맵과 데이터 시트는 디바이스마 트에서 확인할 수 있다.



모델명 / 넓이 / pitch / 패키지

CH340G /3.9mm/ 1.27mm/ SOP-16

CH340C /3.9mm/ 1.27mm/ SOP-16

CH340N/ 3.9mm/ 1.27mm/ SOP-8

CH340B/ 3.9mm/ 1.27mm/SOP-16

CH340E/ 3.0mm/ 0.50mm/ MSOP-16

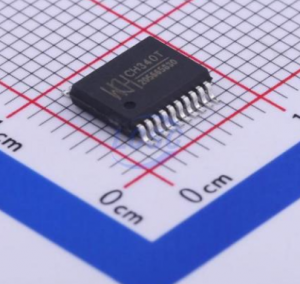

CH340T/ 5.30mm/ 0.65mm/ SSOP-20



CH340 칩 시리즈 6종 제품 바로가기
