리드선을 가공하는 포밍기

이번에 볼 상품은 포밍기라는 것입니다. 사실 저도 낮선 상품인데요.

우선 먼저 포밍기가 무엇인지 알아 보겠습니다.

포밍기란??
PCB기판의 홀 간격에 맞추어 점프선이나, 저항, 다이오등의 리드선을 굽히거나, 킹 가공, 트렌지스트의 포밍가공이
가능한 Jig 입니다.

그래도 어렵지요? 우선 사진을 보도록 하겠습니다

.

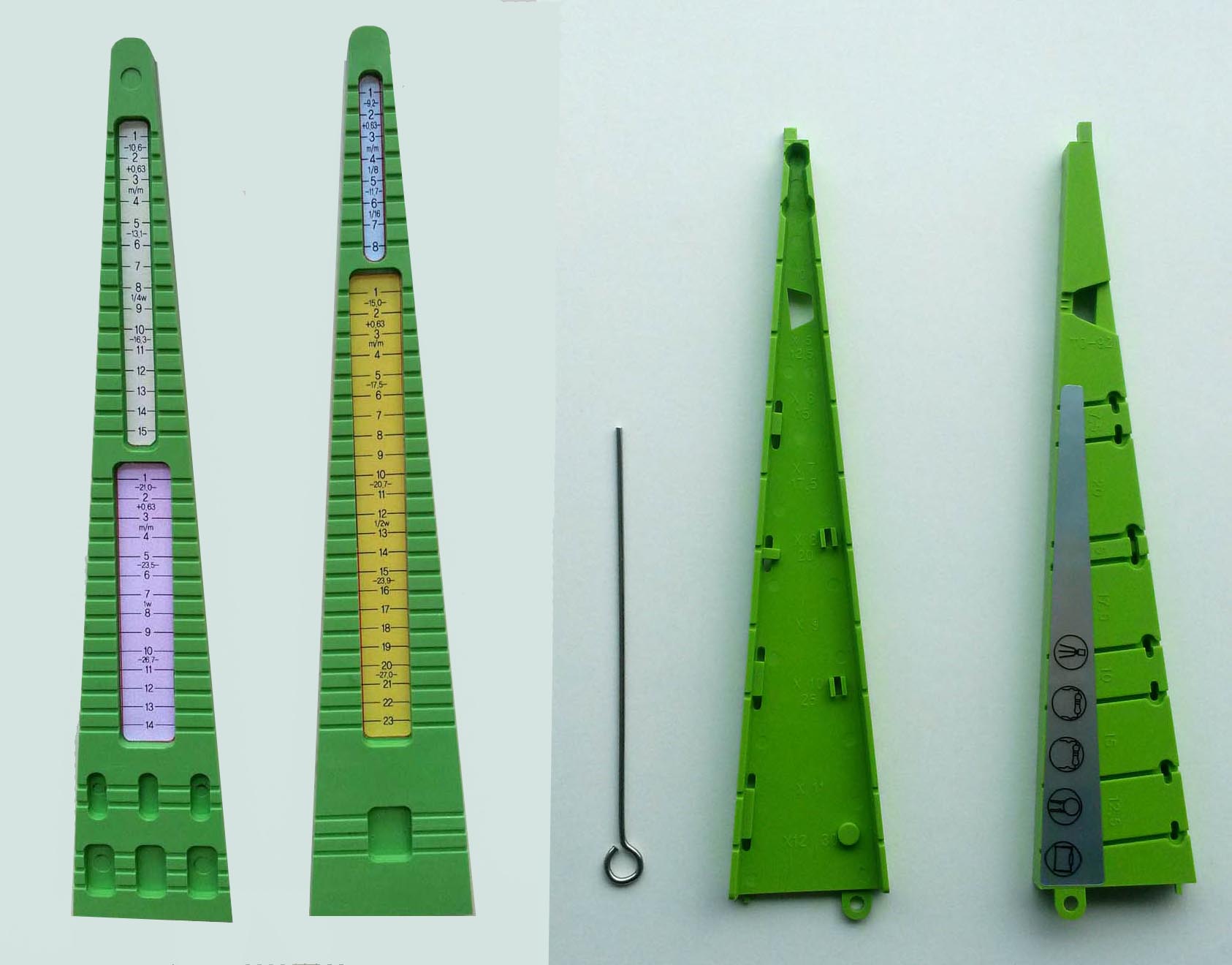

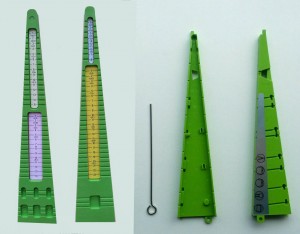

위에 보이는 사진을 보면  상품은 2가지로 이루어져있구요

전면 후면을 찍은것 입니다.  왼쪽 상품은 포밍 가공하는 포밍기입니다.

상품에 쓰여져있는 숫자는 홈과 홈의 간격입니다.  그림을 참고로 원하는 홈에 리드선을 넣어주시면 됩니다.

왼쪽사진 중에서 좌측은 1/4W , 1W  저항을 포밍 할수 있고 우측은 1/8W 1/16W 1/2W 저항을 포밍 할수 있습니다.

정확히 상품의 용도를 알기 위해 한번 테스트 해보았습니다.

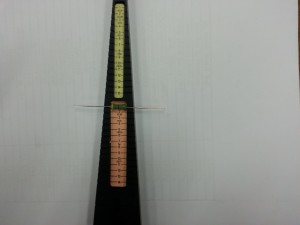

제가 1W저항으로 테스트 해본 결과 , 홈사이에 1W의 막대저항 몸체가 꼭 맞게 들어갑니다.

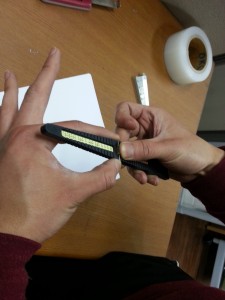

홈과 홈 사이에서 맞춘뒤  손으로 직접 직각으로 구부려 줍니다.

그럼 이제 저항모양이 ㄷ 자로 변하게 됩니다

이제 제일 상단에 있던 오른쪽 사진이었던. 두번째 제품을 사용합니다. 두번째 제품의 용도는 리드선의

간이 절곡기로서 사용 됩니다.  제품에 보면 간격에 맞는 숫자가 쓰여져 있습니다.  제가 사용한 1W의 저항은 간격이

20mm가 나왔습니다. 그래서 저는 20mm 홈에 1W의 막대 저항을 꽂아서 리드선 포밍을 해보려 합니다.

여기서의 포밍은 (Forming) 성형이라는 뜻입니다.  즉 리드선을 포밍한다라는 것은

리드선의 모양을 원하는데로 구부린다는 것입니다.

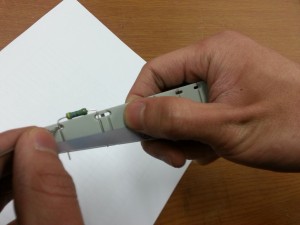

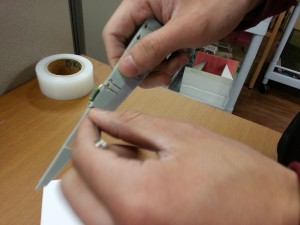

계속해서 저항을 꽂은 후에 보면 제품을 포밍 할수 있는 홈이 있습니다.  안쪽으로 굽히려면 바깥쪽에  포밍 봉을 넣고

바깥쪽으로 굽히려면 안쪽으로 포밍 봉을 넣어서 밀어줍니다.  그냥 밀어주기만 하면 틀에 맞게 포밍이 됩니다.

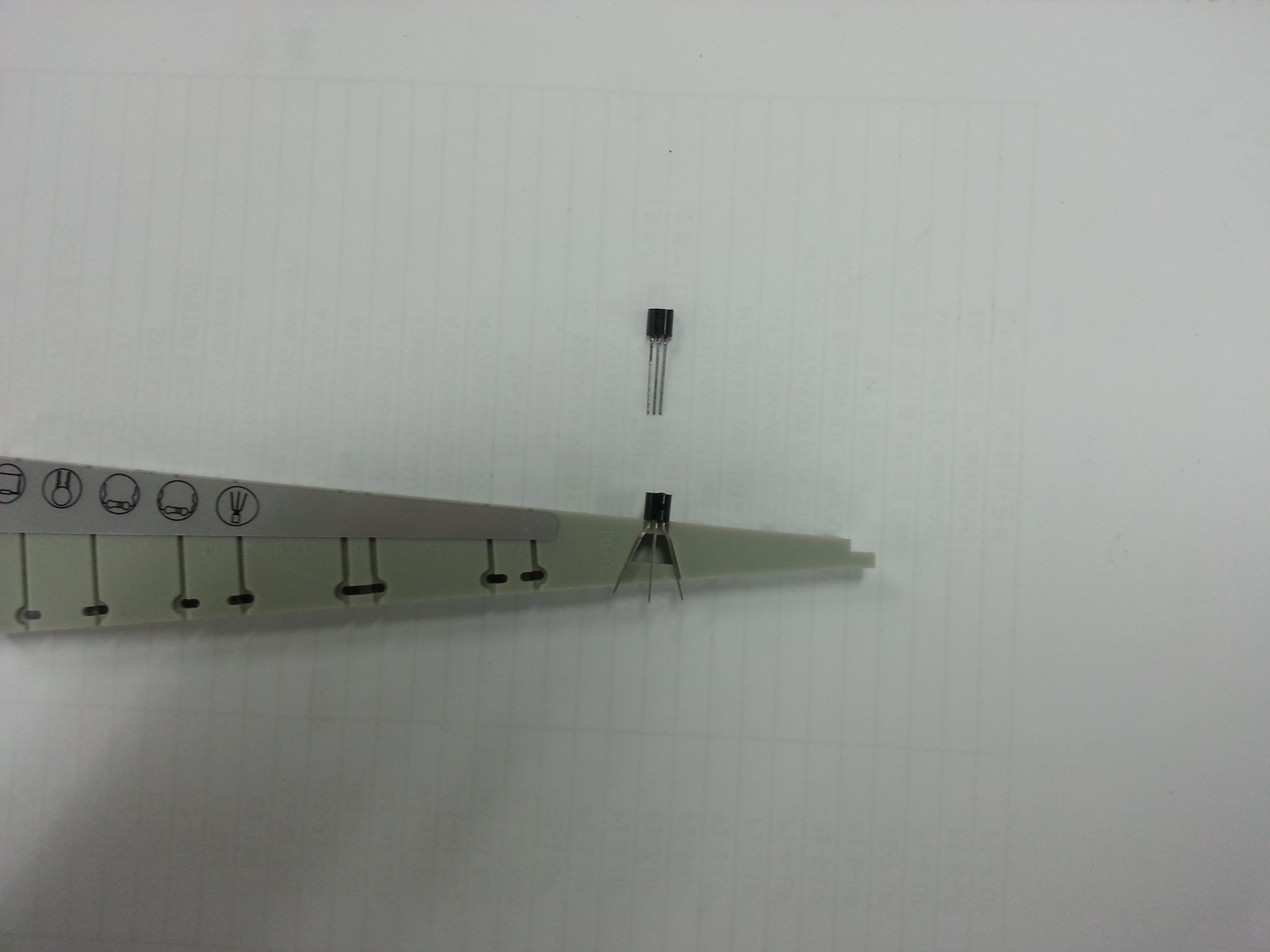

한가지 더! 트렌지스트 다이오드 역시 포밍이 가능한데요   제품상단에 보면 트렌지스트 다이오드 포밍 틀이 있습니다.

이것도 역시 제품을 틀에 맞게 넣어서 포밍 봉으로  밀어주면 됩니다.

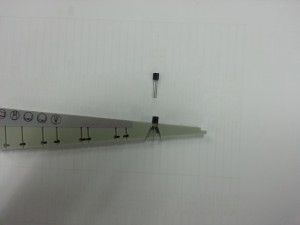

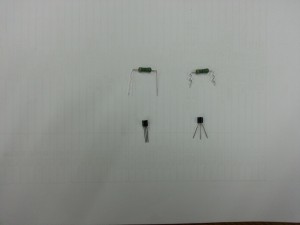

그럼 그림과 같이 모양을 만들수 있습니다.  위에서 했던 막대저항 포밍과 트렌지스트 다이오드의 포밍 작업한 사진입니다.

바로 이 포밍기 세트만 있으면 리드선의 포밍은 문제가 없습니다. 저도 직접 제품을 만지고 테스트 해보면서 알게 되었는데요.

리드선 같은 경우 한번 굽어지면 모양이 제대로 나올수가 없는데 이제 포밍기로 원하는 모양을 가공 할수 있어서 참 좋은 제품입니다.
