압착기(ECT-225D) 사용 방법

몰렉스(molex)사의 커넥터는 전기,전자,기계등 여러 분야에 다양하게 사용됩니다.

커넥터는 연결 방법에 따라 Board to Board, Wire to Board, Wire to Wire 로 구분합니다.

디바이스마트에서는 다양한 Wire to Board 제품이 많이 판매되고 있습니다.



Wire 타입의 커넥터를 처음 사용하는 분들이 클림프를 압착하는 작업을

어려워 하는 경우가 많습니다. (실제 문의가 많이 들어옴^^;)

그래서 간단히 클림프를 압착하는 방법에 대해 애기하려 합니다.





여러 방법 중 한가지 팁이니 작업은 본인이 편한대로 사용하면 됩니다.

압착기를 처음 접해보는 사람들에게 조금이나마 도움이 되기 위해

적는 글이니 숙련자(?) 분들의 오해 없으시길 바랍니다.



하나, 전선 및 압착기 선택 하기

1) 선택한 클림프의 사용 가능한 전선 규격을 확인 합니다.

주로 AWG(미국전선규격)로 구분합니다.

AWG 숫자가 높을수록 전선의 직경이 작아 집니다.

2) 압착기는 클림프의 종류에 맞춰 선택하지 않고, (몰렉스사 정품 가격은 30만원 정도)

전선 규격(AWG)에 맞춰 선택합니다.

압착기를 보시면 지원되는 AWG 규격 번호가 적혀 있습니다. (예: AWG 28 ~ 30)



둘, 압착하기 작업 순서

1) 전선을 적절한 길이로 스트립 합니다. (피복제거)

2) 클림프를 압착기에 고정시키고, 전선을 삽입합니다.

3) 압착기의 그립을 쥐고 힘껏 압착합니다.

4) 압착된 전선을 압착기와 분리합니다.

5) 클림프 전선을 커넥터에 삽입합니다. (한번 삽입되면 분리하기 어렵습니다.)

글로 설명하니 굉장히 간단한 작업으로 느껴집니다^^

실제로 한번 경험에 보면 어렵지 않게 작업이 가능합니다.

이제부터는 실제 제품을 사용하여 작업하는 모습을 보여 드리겠습니다.



셋, 작업 예제

디바이스마트에서 가장 많이 판매되는 몰렉스사의 5264 커넥터를 사용한 작업입니다.

5264용 클림프에 사용되는 전선은  AWG 22번 부터 28번까지 가능합니다.

작업에 사용한 전선의 규격은 AWG26 입니다.

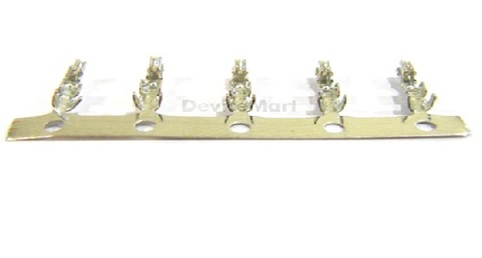

클림프



클림프는 구매시 사진처럼 서로 연결되어 있습니다. 한개만 손으로 꺽어서 분리하여 사용합니다.

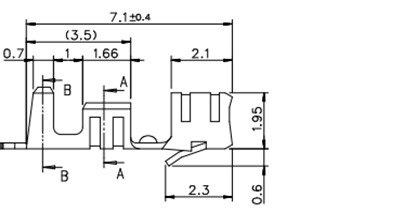

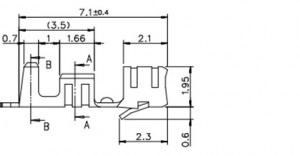

클림프 도면



클림프를 보시면 높이가 다른 부분이 보입니다. 위 도면에 보이는 A 부분이 압착되면서

전선의 선심을 감싸게 되고, B 부분이 압착되면서 전선의 피복을 감싸게 됩니다.

아래 압착이 완성된 사진을 보시면 이해가 편합니다.

빨간 피복을 감싸고 있는 부분이 도면상의 B 부분 입니다.

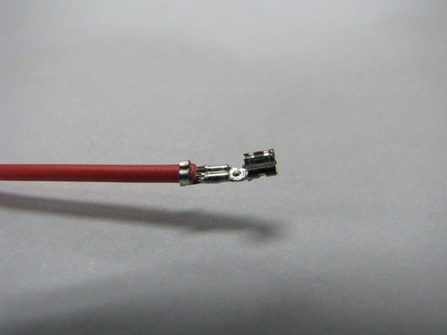

압착 완성 사진



도면의 길이를 참조하여 전선의 피복을 제거 합니다. 스트립퍼, 니퍼 등을 사용합니다.

피복이 번거로운 분들은 하네스용 와이어를 구매하셔서 사용하기도 합니다.

http://www.devicemart.co.kr/goods/list.php?category=003006013

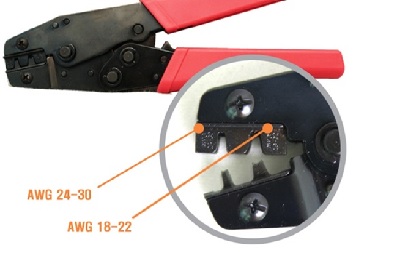

압착기를 보시면 AWG 번호가 적혀 있습니다. 지금 사용하는 전선은 AWG26 이니까

압착기의 앞 부분을 이용합니다. 압착기 모델명은 ECT-225D 입니다.

압착기





압착기 손잡이를 움켜 쥐면 오픈 됩니다.  이때 상단을 이빨(뾰족한 부분)

아래 부분을 턱(홈 부분) 이라고 부르겠습니다. (정식 명칭을 모르겠네요^^;)

이때 턱을 자세히 보시면 턱의 높이가 살짝 다릅니다. 계단 형태 모습입니다.

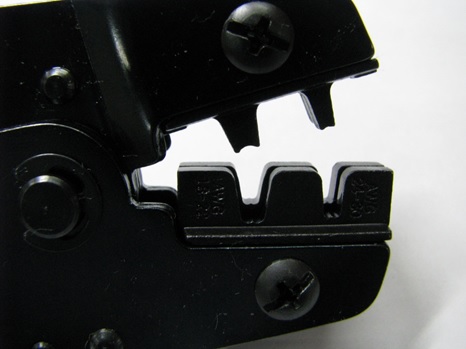

압착기 턱



압착기 턱에 클림프의 긴 다리 (도면상의 B 부분)를 걸치도록 합니다.

클림프의 긴 다리를 살짝 모아주면 작업이 용이 합니다.

아래 사진이 클림프의 다리를 걸쳐서 고정한 모습입니다.

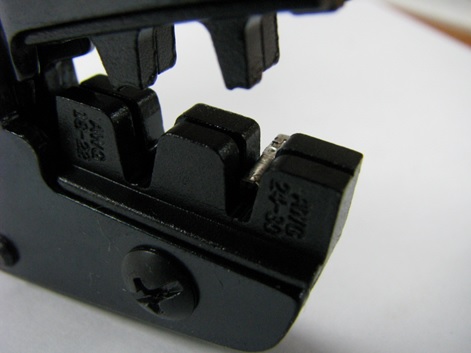

클림프 고정

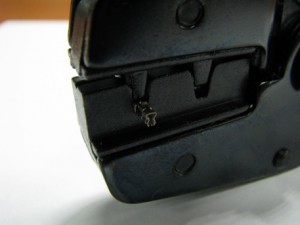

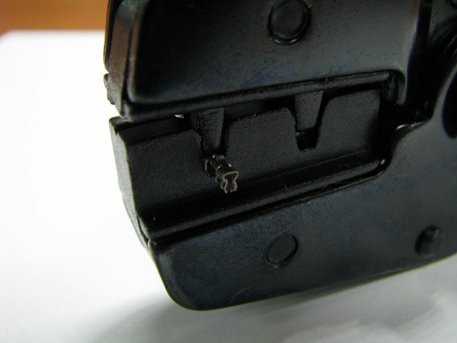

다음으로 압착기의 손잡이를 내려 클림프와 맞닿게 고정시켜 줍니다.

압착기 손잡이

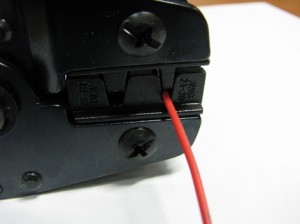

피복을 제거한 전선을 고정된 클림프에 삽입합니다.

위 사진의 반대 방향으로 삽입을 하면 됩니다.

전선삽입



전선 삽입이 끝나면 마지막으로 압착기의 손잡이를 힘껏 움켜지면 압착이 됩니다.

손잡이에 충분한 힘이 가해지면 자동리턴 기능으로 압착기가 자동으로 오픈 됩니다.

그 후 다시 작업을 반복 하시면 됩니다.

압착 완성 사진



위에서 보았던 압착이 완성된 사진 입니다.

완성된 클림프 전선을 이제 커넥터에 삽입하면 됩니다.

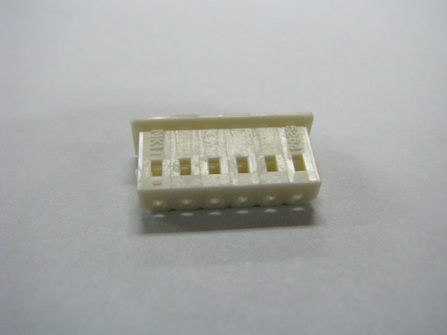

몰렉스 커넥터 5264 를 보시면 직사각형의 구멍이 보입니다.

5264

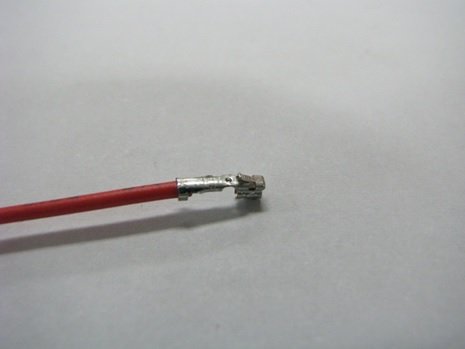

걸쇠

클림프 상단에 보이는 걸쇠 부분이 직사각형 구멍에 고정되면서 결착이 완료 됩니다.

굳이 작업을 하시지 않고 클림프 전선을 종류별로 판매하기도 합니다.

5264용 클림프전선, 5051용 클림프전선, 51004용 클림프전선 입니다.

하지만 종류가 한정적이고, 길이도 제한적이라 많은 분들이 직접 작업을 하십니다.

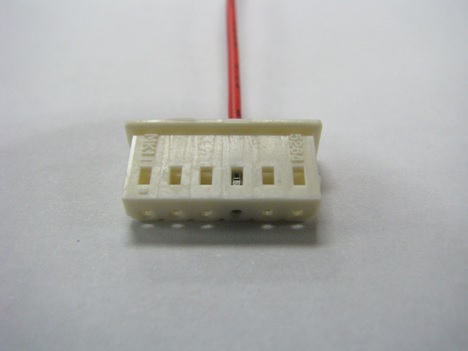

작업완료





작업이 완성된 사진 입니다. 사진과 글로 설명을 하기에 애매한 부분이 많네요^^;

부족한 부분이 있으면 알려주시면 따로 설명을 드리겠습니다.

여기까지 말씀드린 설명은 일반적인 작업 방법을 소개한 내용입니다.

공구는 여러번 사용하셔서 손에 익숙해지는 것이 중요합니다.

여러번 시행해 보면 본인만의 요령을 익히게 되겠죠!

이상으로 마치도록 하겠습니다. 여기까지 읽어 주셔서 감사합니다.
