[33호]원격지 작업이 가능한 이동 로봇 팔 관리 시스템
2015 ICT 융합 프로젝트 공모전 입선
원격지 작업이 가능한 이동 로봇 팔 관리 시스템
글 | 부경대학교 공영훈, 김준영, 김지수, 김민지, 김인준, 이동환
심사평
JK전자 이동을 하면서 섬세한 작업까지 가능한 이동형 로봇팔은 여러 분야에서 활용이 가능한 작품이다. 라즈베리파이에서 획득한 영상을 YUV형태 그대로 비 압축으로 영상을 전송하기 보다는 압축된 형태의 스트리밍으로 전송했다면 영상 전송의 프레임 속도가 조금 더 좋았을것 같다. 그리고 한가지 아쉬운 점이 로봇팔 제어를 위해 사용된 부품이 상용제품을 사용하여 약간은 쉽게 구현하였는데, 이 부분까지 직접 구현해 보았으면 좋았겠다.
뉴티씨 재난 상황에서 쓸 수 있는 원격제어 로봇팔은 매우 유용하게 사용될 수도 있다. 재난 상황이라는 것은 의도해서 생기는 상황이 아니므로, 언제든지 일어날 수 있다고 가정하고 대비하는 것이 필요하다. 하지만, 이러한 상황은 자주 일어나는 것이 아니라서, 해당 기술개발 등은 국가나 관련단체의 후원 없이는 개발되기 어려운 것이 현실이다. 하지만, 이번 작품은 이러한 상황에서 사용될 수 있는 로봇을 제작하였다. 다만, 현실적으로 사용된 로봇팔의 모터 등이 얼마나 내구성이 있으며, 방수나 화공약품 등을 방어하는 능력이 어느 정도인지는 의문이다. 현재 구하여 쓸 수 있는 모터 중에서 기능 구현을 위하여 사용한 것으로 생각되지만, 앞으로는 이러한 부분에서도 좀 더 고민하여 작품을 제작하였으면 하는 생각이 든다. 창의성과 실용성, 기술성, 작품완성도 등 다방면에서 높은 점수를 주었다.
칩센 원격을 이용하여 로봇을 조정한다는 점은 유용한 것으로 생각되나, 복합적인 기능을 하기에는 너무 한정적으로 되어 있다.
위드로봇 로봇팔을 원격에서 제어하기 위해 텔레 로보틱스 관점에서 마스터 제어기를 만들어 적용한 작품이다. 영상을 통해 로봇팔의 상황을 인지하여 조작하는 구조로 작성했지만, 실제 로봇팔이 놓인 상황을 모니터링 하려면, 현재 카메라 배치 및 제어 구조로는 어렵다. 그럼에도 불구하고, 마스터 제어기를 만들고, 이로부터 입력을 받아 동작하는 전체 시스템을 구현한 완성도에는 높은 점수를 준다.
작품개요
원격 제어는 로봇을 제어하기 위해 없어서는 안 될 한 분야이다. 원격제어는 우주탐사나 재해 현장과 같은 인간이 접근하기 힘든 위험한 환경에서 그 필요성이 부각된다. 따라서 이 작품은 기존의 산업이나 재해 현장에서 사용하던 로봇 팔의 역할을 그대로 수행하면서 한자리에 고정된 로봇이 아닌, 이동이 가능하며 원거리에서 사람이 영상을 보며 로봇 팔을 원격제어 할 수 있게 한다. 그리고 윈도우 Application을 제작해 로봇 팔에서 전송된 영상데이터를 확인하여 현재 상태를 체크하고 관리하는 시스템을 제작한다.
작품 설명
주요 동작 및 특징
이동용 로봇 팔
MCU : ATmega128
원격지 작업이 가능하기 위해서 주행 모드와 로봇 팔 임무수행 모드 2가지로 분류한다. 각 모드는 Embedded Board인 Raspberry Pi에게 명령을 받아서 동작한다. 원격지로 이동하기 위한 이동 수단으로 바퀴를 선택하였고 (주)디엔지위드 사의 RA-35GM 07TYPE의 DC모터를 사용하며, L298N모터 드라이버를 이용하여 모터를 구동한다. 임무수행을 위해 다이나믹셀로 만든 로봇 팔이 장착되어있다. 다이나믹셀은 로보티즈 사에서 제공되는 프레임을 통해서 모터를 로봇 팔의 형태로 조립하기 쉽고 UART를 이용하여 구동하기 때문에 모터의 제어가 쉬운 장점이 있다. 하드웨어적으로 데이지체인 형태로 연결되어 있다. 제품을 구입할 때 로보티즈사에서 제공하는 다이나믹셀 전용 controller cm-5가 있지만 우리는 cm-5를 대신하여 AVR ATmega128을 사용하여 데이터를 전송한다. 데이터를 전송하기 위해선 다이나믹셀만의 통신 패킷이 필요하다. 다이나믹셀의 데이터시트를 확인하여 그것만의 통신패킷을 구성한다. packet이란 주로 데이터 통신 분야에서 사용되는 용어로 특정의 형식으로 배열되어 있는 비트 열이다. 아래 그림은 다이나믹셀 전용 통신 패킷이고 아래 그림에서 표현하는 순서대로 packet의 역할을 할 배열을 구성한다.
위 그림과 같이 두개의 시작비트 0xff와 모터의 ID, packet의 길이, 다이나믹셀 전용 명령어, 모터의 각도와 속도 등의 명령어 그리고 마지막으로 check sum으로 배열을 구성한다. Check Sum은 배열에 담길 각 데이터들이 정상적으로 도착하였는지 수신부에서 확인하기 위해서 존재하는 것으로 각 회사마다 고유의 check sum 계산 공식이 있으며, 송신부에서 패킷을 전송하면 수신부는 수신 받은 데이터를 사용해 check sum 계산 공식에 대입하여 check sum을 계산해 수신 받은 데이터의 정확성을 확인한 뒤 모터를 구동한다. 각 instruction들은 데이터시트의 Control Table을 통해서 parameter들의 값을 확인할 수 있다. Instruction Set은 다이나믹셀 명령어 집합으로 한 개의 모터를 제어하는 명령어, 여러 개의 모터를 제어하는 명령어, 모터의 현재 상태를 받으려는 명령어, 모터의 기본설정을 바꾸는 명령어 등 다양한 명령어들로 구성되어있다. 그 중 우리가 사용한 명령어는 SYNC WRITE란 명령어로 ATmega128에 연결되어 있는 모터들에게 동시에 데이터를 전송해서 여러 모터를 구동한다. 일반 WRITE 명령어와 비교하였을 때 SYNC WRITE 명령어가 모터가 동시에 동작하게 하여 WRITE 명령어의 단점인 각 모터의 딜레이를 최대한 줄여줄 수 있다. Raspberry Pi와 ATmega128간에 모드 선택 시 사용한 통신은 i2c를 사용한다. i2c는 동기화 통신 방식으로 SCK선으로 동기시킬 클록이 이동하고, SDA선으로 데이터가 이동해야 한다. 데이터 송수신은 SDA선을 한 개 이용한다. 따라서 송수신간 데이터 충돌을 피하기 위한 일정한 프로토콜이 있고, ATmega128을 Slave로 선택하여 구동한다.
(2) Embedded Board : Raspberry Pi
Embedded Board 역할을 할 Raspberry Pi는 이더넷에 연결하고 UVC카메라에서 획득한 영상데이터를 윈도우 Application으로 전송하며 ATmega128의 모드 관리에 사용된다. Raspberry Pi를 사용한 이유는 영상 데이터를 획득하는 것과 이더넷을 이용하기에 ATmega128보다 편리하기 때문이다. 카메라의 영상을 획득하기 위해 먼저 V4L2에 접근한다. V4L2는 영상을 획득하기 위한 Linux 드라이버로 획득한 영상을 RGB형태로 배열에 담을 수 있다. 이더넷에 접근해 데이터를 주고받기 위해선 먼저 소켓 통신이 가능해야한다. 소켓 통신은 쉽게 말해 인터넷을 통해 데이터를 송, 수신하는 방법으로 tcp 소켓, udp 소켓 두 가지 통신이 존재한다. tcp 소켓 통신은 Server가 데이터를 송신하고 수신부에서 송신한 데이터를 수신하였는지 Server가 확인한 뒤 다음 데이터를 전송하고, udp 소켓 통신은 수신부가 데이터를 수신하였는지 Server가 확인하지 않고 계속해서 다음 데이터를 전송한다. udp에 비해 tcp가 안정적이지만 데이터 전송 속도는 udp가 더 빠르다. 우리는 영상데이터의 전송에서 속도 대신 안정성을 선택하였고, tcp 소켓 통신을 이용하여 영상을 전송한다. Udp 소켓 통신은 ATmega128의 모드 설정 시 사용한다. 카메라에서 획득한 영상이 tcp 소켓 통신을 이용하여 윈도우 Application으로 전송되면 사용자는 윈도우 Application에서 이동 형 로봇 팔의 현재 상태를 영상을 통해 확인할 수 있으며, 사용자가 현재 필요한 모드를 결정하고 모드 변경의 명령을 내리면 udp 소켓 통신을 통해 Raspberry Pi로 전달되고 전달된 명령은 Raspberry Pi에서 ATmega128로 i2c를 통해서 전송된다. i2c는 Raspberry Pi를 master로 설정하여 구동한다. tcp 소켓과 udp 소켓을 관리해주기 위해 각각을 하나의 쓰레드로 구성한다. 쓰레드는 실행분기를 나누는 것으로 하나의 프로세서가 여러 개의 실행 흐름을 가지기 위해서 사용된다.
위 그림과 같이 쓰레드 1은 영상데이터를 윈도우 Application으로 전송하는 역할 tcp 소켓으로 구성하고, 쓰레드 2는 윈도우 Application으로부터 방향에 대한 명령을 받은 후 i2c 통신을 통해 이동 로봇 팔로 전송하여 이동형 로봇 팔의 모드를 설정하며 udp 소켓으로 구성한다.
무선 컨트롤러
모형 로봇 팔은 포맥스를 통해서 로봇 팔을 조립한 형태의 비율로 축소해서 제작한다. 모형 로봇팔의 각 관절 부분은 가변 저항으로 구성한다.
가변저항의 ADC를 이동형 로봇 팔로 전송해서 모션을 제작할 수 있다. ADC 데이터를 무선 컨트롤러의 MCU에서 로봇 팔의 MCU로 전송할 땐 블루투스 통신을 사용한다. 제작된 모션은 EEPROM에 저장한다. EEPROM에 모션을 저장하고 반복 재생하게 하기 위해 각 가변저항의 ADC를 EEPROM에 저장해 두었다가 다시 불러오는 방법을 이용한다. 모션의 저장과 반복은 Push 버튼을 통해서 구현한다. 3개의 Push 버튼을 외부 인터럽트 핀에 연결하여 Push 버튼에서 발생한 신호를 외부 인터럽트 신호를 확인하여 각 버튼을 누름에 따라 모션의 저장, 반복, 리셋이 가능하게 하였다.
윈도우 Application
로봇 팔의 관리 시스템으로 동작할 윈도우 Application은 UI를 제작하고 쓰레드를 통해 tcp통신과 udp통신을 나누어 관리해주었다. 먼저 UI는 picture box와 button으로 구성하였다. 기본적인 UI구성은 아래와 같이 구성한다. 구성된 UI는 아래 그림을 통해 확인할 수 있다.
UI의 왼쪽 부분은 Raspberry Pi에서 획득한 영상을 소켓 통신을 통해 전송받은 뒤 출력하는 Picture Box부분이다. image 버튼을 클릭 할시 영상이 출력된다. 영상은 picture Box를 통해 지속적인 출력이 가능하며, 출력된 영상을 통해 사용자는 로봇팔의 현재 상태를 확인할 수 있고, 그에 따라 버튼을 통해서 주행 모드와 임무 수행 모드 두 가지 중 한 가지 모드를 선택하여 명령을 내릴 수 있다. 로봇 팔 모드 설정을 위해 먼저 mode start 버튼을 클릭한다. 그 뒤 중간 radio button으로 ‘drive mode’와 ‘mission mode’ 2가지가 있다. ‘drive mode’를 클릭하고, ‘mode change’ button을 클릭할 시 우측에 ‘go’, ‘stop’, ‘back’, ‘left’, ‘rigth’ 버튼을 통해 로봇의 이동 방향을 조절할 수 있다. ‘mission mode’를 클릭하고 ‘mode change’ 버튼을 클릭할 시 모형 로봇 팔을 통해서 로봇 팔을 제어할 수 있다. 아래는 ‘image’ 버튼을 클릭 시 Raspberry Pi에서 전송된 영상을 출력하고 있는 모습을 Capture 한 그림이다.
전체 시스템 구성
전체적으로보면 AVR ATmega128 2개를 사용하고 DC motor, Raspberry Pi 등의 제품들을 사용한다. 작품의 세부적인 흐름으로 블록도를 구성하면 아래 그림들과 같다.
모형 로봇 팔의 모션을 이동형 로봇 팔로 전달하고 메모리에 저장하는 것을 나타낸 블록도이다. 윈도우 어플리케이션에서 로봇팔의 모드를 임무수행으로 선택한다면 AVR2는 모형 로봇 팔을 구성하는 가변저항의 ADC를 블루투스를 이용하여 AVR1로 전달한다. AVR1은 전달받은 ADC를 로봇 팔의 각도 데이터로 변환하고 변환한 데이터를 UART를 이용하여 다이나믹셀로 전송하여 모형 로봇 팔의 모션을 이동 형 로봇 팔에서 그대로 따라할 수 있게 한다. 모션의 저장은 AVR2의 내부 EEPROM을 이용한다. 모형 로봇 팔의 ADC를 획득한 뒤 EEPROM에 저장하고 블루투스를 이용하여 로봇팔로 전송하는 순서로 모형 로봇 팔의 모션을 저장하고, 저장한 모션은 가변저항의 ADC는 무시하고 EEPROM에 저장된 ADC를 반복적으로 불러와 다이나믹셀로 전송하여 저장한 모션의 반복재생을 구현하였다.
윈도우 Application을 통해 로봇 팔을 관리하는 부분이다. 먼저 UVC camera를 통해 Raspberry Pi는 영상데이터를 획득하고 이더넷에 연결하여 윈도우 Application으로 영상데이터를 전달하는 모습을 볼 수 있다. 사용자는 수신한 영상을 토대로 로봇 팔의 현재 상황을 판단하고 목적지까지 도달하기 위해 주행하여야 하는지 목적지에 도달해서 임무수행이 가능한지를 판단할 수 있다. 목적지에 도달하였다면 임무수행 radio button을 선택하고 무선 컨트롤러로 로봇 팔을 제어하며, 주행 radio button 선택 시 윈도우 Application에서 조향에 관한 명령을 이더넷을 통해 Raspberry Pi로 전송하고, Raspberry Pi가 AVR에게 i2c를 이용해 전달하여 DC모터를 제어하는 모습을 볼 수 있다.
전체 블록도를 구성할 프레임 별로 나누어 보면 무선 컨트롤러의 역할을 할 프레임은 프레임1로 리모컨이란 이름을 붙여두었고, 이동형 로봇 팔의 프레임은 프레임2로 차량, 로봇팔이란 이름을 붙여두었다. 마지막으로 프레임은 아니지만 하나의 관리 서버 역할을 할 윈도우 Application을 하나의 프레임으로 구분해 주었다.
개발환경
단계별 제작 과정
모형 로봇팔, 이동형 로봇팔 납땜
이동형 로봇팔 제작
모형 로봇팔 제작
실험 사진
기타
회로도
소스코드
AVR
이동형 로봇팔
#include <iom128.h>
#include <ina90.h>
#include “Header/DcPid.h”
#include “Header/i2c_k.h”
#include “Header/dynamixel_k.h”
unsigned char PortCtrl = 0×00;
unsigned int SecFlag = 0, tim_count = 0;
unsigned int LeftObjectSpeed, RightObjectSpeed, LeftPresentSpeed, RightPresentSpeed;
unsigned int DutyA, DutyB;
unsigned int LeftEncoder = 0, RightEncoder = 0;
int RightOutput, LeftOutput, LeftBeforeError, RightBeforeError;
int LeftErrorSum = 0, RightErrorSum = 0;
int LeftError, RightError;
void StartDc(void)
{
if(twi_ch[2] == 1)//drive mode
{
BasicRobotArm();
PortCtrl = 0×00;
if(twi_ch[0] > 5)
{
LeftObjectSpeed = twi_ch[0] – 2;
PortCtrl |= 0×01;
}
else if (twi_ch[0] < 5)
{
LeftObjectSpeed = 8 – twi_ch[0];
PortCtrl |= 0×02;
}
else
{
LeftObjectSpeed = 0;
PortCtrl |= 0×01;
}
if(twi_ch[1] > 5)
{
RightObjectSpeed = twi_ch[1] – 2;
PortCtrl |= 0×04;
}
else if(twi_ch[1] < 5)
{
RightObjectSpeed = 8 – twi_ch[1];
PortCtrl |= 0×08;
}
else
{
RightObjectSpeed = 0;
PortCtrl |= 0×04;
}
}
else // mission perform mode
{
twi_ch[0] = 5;
twi_ch[1] = 5;
PortCtrl = 0×00;
}
if(SecFlag == 1)
{
__disable_interrupt();
LeftPresentSpeed = (LeftEncoder*312)/1000;
LeftError = LeftObjectSpeed – LeftPresentSpeed;
if(LeftError > 0)
{
/*LeftOutput = (58*LeftError)/100 + (500*(LeftError-LeftBeforeError))/100 + (10*LeftErrorSum)/100 ;*/
LeftOutput = (L_K_P*LeftError + L_K_D*(LeftError-LeftBeforeError)
+ L_K_I*LeftErrorSum)/SCALING_FACTOR;
DutyA += LeftOutput;
if(DutyA > 1000)
DutyA = 1000;
}
else if( LeftError < 0)
{
DutyA -= 5;
if(DutyA < 1)
DutyA = 0;
…
…
…
…
전체소스는 하단 pdf를 참고하시기 바랍니다.
참고문헌
· 열혈 TCP/IP 소켓 프로그래밍
· C# 5.0 프로그래밍
· 라즈베리파이
· AVR ATmega128 정복
· 닷넷 프로그래밍 정복
· 열혈 C프로그래밍
[33호]자가발전기구 GX-1
ICT 융합 프로젝트 공모전 입선
자가발전기구 GX-1
글 | 동양미래대학교 임종헌, 강정민, 권도황, 양단비, 최승연, 한소연
심사평
뉴티씨 생활 속에서 나올 수 있는 매우 간단한 발상이지만, 이를 직접 구현한다는 것은 또 다른 문제이다. 항상 쉬워 보이는 것도, 직접 만들어 보면 매우 어렵다. 이 때문에, 쉬워보이는 것을 구현하는 것이 의외로 어려운 일인데, 중간중간 어려운 과정 속에서도 잘 극복해 나간 팀원의 고민과 노력을 엿볼 수 있었다. 앞으로 이 팀원들이 사회에 나와서 실질적인 아이디어를 제품으로 구현해 가는 멋진 일을 상상해 보면서, 높은 점수를 준다.
칩센 자가 발전으로는 나와있는 제품들이 너무 다양하고 많으며, 실생활 어느 부분에서 적용이 가능한지에 대한 조사가 부족하다.
위드로봇 배터리로 구동하는 장비가 많아지는 현 상황에서 에너지 수집 장치의 필요성은 매우 높습니다. 아쉬운 점은 일반적인 모터를 활용하여 전력을 생성하는데 추가 아이디어가 있었어야 한다는 점과 에너지 저장 장치로 2차 전지가 아닌 슈퍼 캐패시터를 선택한 이유를 보고서에 명기하면 좋았겠다라는 생각을 해 봅니다.
작품개요
사람이 일상적으로 이용하는 운동 기구에 버려지는 에너지를 쓸모 있는 에너지로 만드는 ‘에너지 수확기술(Energy Harvesting)’을 접목시켜, 운동기구에 소용량 발전기 및 충전회로를 구성하여 오늘날 현대인의 대부분이 이용하는 휴대폰 충전을 가능하게 함으로써 별도의 가정용 전원 없이 충전할 수 있게 한다. 그리고 충전을 할 때 사람의 동력이 필요하다는 것을 이용하여서 사용자의 규칙적인 운동습관까지 기대할 수 있게 하는데 목적이 있다.
기존에 있던 자가발전기구와의 비교
기존 운동기구는 규모가 커서 거치된 형식으로 이동성과 휴대성이 결여되어 있고 운동시간을 따로 투자해서 해야 하므로 바쁜 현대인으로서는 불규칙한 생활습관으로 운동시간을 따로 내기 어렵다는 단점이 있다.
또한, 사이클은 회전운동이기 때문에 다양한 운동기구에 접목하기 힘들다는 단점이 있다. 그러나 사진에서와 같이, 저희가 만든 GX-1은 휴대성이 있고 직선운동이기 때문에 현재 나와 있는 여러 다양한 기구에 접목시킬 수 있고 남자 여자 상관없이 다양한 연령층이 편리하게 이용할 수 있으며 충전된 용량을 LCD에 표시하여 운동 잔여량을 확인할 수 있다. 충전되는 전류를 제어하여 운동에 드는 힘을 조절 할 수 있어 다양한 연령층이 사용할 수 있도록 하였다.
작품설명
BLDC모터를 통해 나온 교류기전력을 다이오드 브릿지 회로로 정류하여 직류 기전력으로 변환하고, 그 기전력으로 Super Capacitor 4개를 직렬로 연결하여(100[F], 5.4[V]) 배터리를 충전시킨다. Step-Up 과 Step-Down converter를 두 개 모두 사용하는 이유는 Capacitor에서 나오는 전압이 약 3Volt~8Volt 사이인데, Battery에 충전하기 위한 적정전압이 5Volt 이므로 Step-Up converter 하나 만으로는 5Volt~8Volt구간에서 5Volt로 출력되지 않고 그대로 나오게 되어 문제가 발생한다. 그렇기 때문에 Step-Down converter를 사용하여 5Volt~8Volt구간에서의 전압을 5Volt로 강압시킨다. 따라서 Battery에 5Volt의 일정한 전압을 인가할 수 있게 된다.
부품설명
동작원리
승압기와 감압기 회로 및 설명
승압기 : 승압기 회로도에서는 input 5Volt라고 되어있지만 실험을 통해 3Volt이상부터 승압이 되는 것을 확인 할 수 있다.
감압기 : 휴대폰을 충전하기 위한 전압은 5 Volt이기 때문에 승압기를 거쳐 출력된 12Volt전압을 5Volt전압으로 낮추기 위해 감압기를 사용하였다.
PWM(Pulse Width Modulation) 제어란?
구형파의 ON구간의 전체 파형 대비 비율을 조절하여 파형의 평균값을 조절하는 제어를 PWM(Pulse Width Modulation)제어라 한다. DC모터에선 이와 같이 PWM 제어를 이용하여 속도를 조절한다.
즉, PWM은 디지털기기에서 아날로그 결과를 얻기 위한 테크닉이다. 0 또는 1, on 또는 off의 수직파를 얻기 위해서 디지털 컨트롤을 이용하는데, 이 on-off 패턴으로 on이 지속되는 시간과 off가 지속되는 시간을 조정함으로써 on(5 Volt)과 off(0 Volt) 사이의 전압을 흉내낼 수 있다. 이 on이 지속되는 시간을 펄스 폭(Pulse Width Modulation)라고 한다. 이러한 on-off 패턴을 반복하여 LED에 출력하면 전압이 0~5 volt 사이의 값을 나타내며 LED의 밝기를 조절할 수 있다. PWM에서 전체 파형 대비 ON구간의 비율을 Duty라 칭하고, 0~100[%]로 표기한다. 위 그림의 파형은 Duty의 값에 따른 파형의 모습을 같은 시간 축 상에 나타낸 그래프이다. 본 작품에서는 다양한 연령층의 사용자가 모두 이용할 수 있도록 운동량의 강도를 조절하고자 PWM제어가 이용되었으며, 총 5단계로 나누어 전류를 조정하여 이를 실현하였다.
GX-1 메인 회로 및 설명
Main 기판의 특수적인 부분을 설명한다. 트랜지스터Q1을 쓰는 이유는 PWM 제어(D11핀)를 통해 커패시터에 흐르는 전류를 제한하여 운동할 때 드는 힘을 조절할 수 있게끔 하였다. BAT1, BAT2는 리튬폴리머 충전지를 사용하여 아두이노의 전원을 공급하기 위해 사용하였다.
릴레이IC의 b접점을 사용한 이유는 BAT1와 BAT2가 전부 소비되었을 때 Arduino가 켜지지 않아 Q1이 도통이 되지 않기 때문에 릴레이의 b접점을 이용하여 우선 BAT1과 BAT2를 충전시킬 수 있도록 만들기 위해서이다. 또한 IC릴레이에 병렬로 바리스터를 연결한 이유는 IC릴레이가 서지전압에 약하여 이를 방지하기 위해서이다.
제작과정
➊ 이론 계산
· 기준: S사 휴대폰 배터리 (3.8V, 2,100mA, 7.98Wh)
· [Wh]와 [J]간의 환산: 3.8×2100×10^-3×3600= 28,728[J]
· 선정한 모터: 760[g], 33.27[W], 900[rpm], Φ92 (2대)
33.27×2×13×1800= 39,924[J] (300[rpm]의 운동 감안)
위의 에너지 계산을 토대로 용량이 적합한 BLDC 모터를 선정하였으며, 커패시터는 다음과 같이 선정하였다. 2.7[V] 400F 커패시터 – 4개 직렬연결: 내압 10.8[V], 100F의 충전회로를 구성하였다. 이론상 10.8[V]이지만, 충전실험을 한 결과 13.5[V]까지 커패시터의 팽창 및 과열 현상 없이 충전 가능함을 확인하였다.
13.5[V]까지 충전하였을 경우 저장되는 에너지:
{(13.5*13.5*100*0.5)-(3*3*100*0.5)}=8662.5[J]
이는 휴대폰 전체 용량의 약 30%에 달하며, 커패시터가 완전 충전 및 방전을 3회 하였을 경우 휴대폰 배터리가 완전 충전 된다.
➋ 하드웨어 및 회로 기판 제작
앞서 나타나 있는 대로 회로를 제작하고 외관상의 하드웨어를 메이크 블록을 이용하여 제작하였다.
➌ 프로그램 제작
GX-1에 사용하는 아두이노는 Arduino Mega 2560이기 때문에 ATmega2560을 기반으로 프로그램이 구동된다. 따라서 ATmega2560에 맞는 프로그램을 구성하였다. 우선적으로 찾아야 하는 데이터는 분주비 및 모드설정이다. 이는 데이터 시트에 명시되어 있으며, 아래에 소개한다.
본 프로그램에는 Fast PWM 8비트 및 1분주비를 사용하였다. 또한, PWM의 모드도 설정해야 했다. 이 레지스터는 TCCR1A 및 TCCR1B에 있으며, 이는 아래에서 확인할 수 있다. 최종적으로 프로그램에 삽입한 구절은 아래와 같다.
TCCR1A = _BV(COM1A1) | _BV(WGM10);
TCCR1B = _BV(WGM12) | _BV(CS10);
그리고, 이를 토대로 한 프로그램의 동작절차 계략도는 다음과 같다.
프로그램의 내용을 아래에 첨부한다.
#include <LiquidCrystal.h>
LiquidCrystal lcd(8, 9, 4, 5, 6, 7);
int analogInput = 7;
float Energy = 0.0;
float vout = 0.0;
float vin = 0.0;
float R1 = 50900.0;
float R2 = 4370.0;
int value = 0;
int SW1 = 22;
int SW2 = 23;
int SW3 = 24;
int SW4 = 25;
int SW5 = 26;
int val1 = 0;
int val2 = 0;
int val3 = 0;
int val4 = 0;
int val5 = 0;
void setup()
{
// LCD 단자 입출력 설정
pinMode(13, OUTPUT);
pinMode(analogInput, INPUT);
//———————————-
// 단계 조절 스위치 입출력 설정
pinMode(11, OUTPUT);
pinMode(SW1, INPUT);
pinMode(SW2, INPUT);
pinMode(SW3, INPUT);
pinMode(SW4, INPUT);
pinMode(SW5, INPUT);
lcd.begin(16, 2);
}
void loop()
{
val1 = digitalRead(SW1);
val2 = digitalRead(SW2);
val3 = digitalRead(SW3);
val4 = digitalRead(SW4);
val5 = digitalRead(SW5);
value = analogRead(analogInput);
// LCD 출력 함수 계산식
vout = (value * 5.0) / 1024.0;
vin = vout / (R2/(R1+R2));
Energy = ((vin*vin*50)-(3*3*50))/8662.5*100; //((((vin*vin) * 400)) / 26000) * 100;
//————————————————-
// Fast PWM 설정
TCCR1A = _BV(COM1A1) | _BV(WGM10); //Fast PWM_8bit_Non_toggle_mode
TCCR1B = _BV(WGM12) | _BV(CS10); //(prescaler_1)
//(prescaler_1)___62.5k_(prescaler_8)___7.81k_(prescaler_64)___0.9kHz
//————————————————-
lcd.setCursor(2, 0);
lcd.print(“BAT=”); //lcd.print(“P=”);
lcd.print(Energy); //lcd.print(Energy);
lcd.print(“% “); //lcd.print(“%”);
if(val1 & !val2 & !val3 & !val4 & !val5)
{
OCR1A = 2.55; // 1%(2.55) 40(102)%
lcd.setCursor(2, 1);
lcd.print(“LEVEL=”);
lcd.print(1);
}
if(!val1 & val2 & !val3 & !val4 & !val5)
{
OCR1A = 107.1; //42%(107.1) 67%(171)
lcd.setCursor(2, 1);
lcd.print(“LEVEL=”);
lcd.print(2);
}
if(!val1 & !val2 & val3 & !val4 & !val5)
{
OCR1A = 183.6; //72%(183.6) 82%(209)
lcd.setCursor(2, 1);
lcd.print(“LEVEL=”);
lcd.print(3);
}
if(!val1 & !val2 & !val3 & val4 & !val5)
{
OCR1A = 229.5; //90%(229.5) 92%(235)
lcd.setCursor(2, 1);
lcd.print(“LEVEL=”);
lcd.print(4);
}
if(!val1 & !val2 & !val3 & !val4 & val5)
{
OCR1A = 255; //100%(255)
lcd.setCursor(2, 1);
lcd.print(“LEVEL=”);
lcd.print(5);
}
delay(500);
}
시행착오 및 수정사항
처음 작품을 구성하였을 때, 우리는 DC모터를 사용할 계획이었다. 그러나 출력 값을 확인해 본 결과 전력 값이 너무 작았다. 그래서 충분한 전력 값과 빠른 충전시간을 설정해주기 위해서 BLDC MOTOR 2개로 변경하였다. 모터의 개수가 늘어났기 때문에 자가 발전운동기구의 외관과 베어링을 좀 더 안정적으로 만들고, 체인의 길이를 늘였다.
다음으로 슈퍼 커패시터 8개를 병렬로 연결하여 충전량을 확인하였다. 그런데 정전용량 값이 너무 커서 충전 및 방전하는데 있어서 너무 효율이 떨어진다고 생각되어 커패시터를 4개만 사용하여 용량을 줄였다. 그리고 슈퍼 커패시터를 단단하게 고정시키기 위해서 지지대를 설치했다.
마이크로 컨트롤러 부분인 Arduino의 전원을 연결하기 위해서 반도체릴레이를 사용하였다. 그러나 PWM의 Duty값이 낮아지면, 운동을 하고 나온 출력에 서지전압이 발생하여 반도체릴레이가 손상되는 문제점이 발견되었기 때문에, 서지전압을 억제하기 위해 VARISTOR를 사용하였다. 아두이노의 reference를 확인하면서 우리가 구성한 작품의 알맞은 분주비 코드를 찾고, 설정하는 데에 있어서 몇 번의 실패가 있었지만 여러 번의 노력 끝에 정확한 동작을 얻을 수 있었다.
[33호]2mm 두께의 Metal plate에서도 가능한 새로운 터치 기술 소개
2mm 두께의 Metal plate에서도
가능한 새로운 터치 기술 소개
Strain & impedance 변화를 적용한 메탈 터치 기술
Touch Interface는 지난 10여년 간 비약적인 발전을 거듭하여 이제는 User Interface 측면에서 빼놓을 수 없는 부분으로 우리 생활에 자리 잡고 있다. Smart Phone, Tablet, Navigation, 각종 가전제품에 전반적으로 적용되어 있으며, 앞으로도 지속적으로 사용될 것이다. 현재 우리가 사용하고 있는 Touch Interface에 적용 중인 Touch 방식은 정전용량 방식으로서 제품의 표면 재질이 가지고 있는 고유의 정전용량 값의 변화를 측정하여 동작하게 하는 방식이다. 이러한 정전용량 방식의 Touch Sensing은 표면 재질의 구성성분에 따라 제작에 많은 제약이 따른다는 단점을 보유하고 있다. 그 단점 중에 가장 취약한 부분은 금속성분이 포함된 재질에는 적용이 불가하다는 데 있다. 현재 각종 가전제품 및 Home Security system 등의 내구성이 필요한 application에는 제품 외관에 Metal 혹은 Steel 재질을 적용하고자 하는 수요가 늘어나고 있다.
오랜 기간 Touch sensor 개발 및 생산에 주력한 ㈜우정하이텍은 Metal Touch의 수요 증가를 일찌감치 예상, 2년간의 연구개발을 통해 Metal plate에도 정전용량 방식 터치와 같은 동작을 구현하는 기술을 확보하여 상용화에 성공하였다. 현재까지 시장에는 정전용량방식 외 세라믹을 활용한 Piezo 압력방식으로 터치를 구현한 제품이 몇 종류 있는데, 이 경우 센서 주위 구조물이 복잡하고 진동이나 외부에서 유입되는 이상신호(Radiation Noise)에 취약한 점 또 Multi-key(2개 이상의 키를 한꺼번에 동작시키는 기능) 동작 불가, Long time touch(key 눌림 동작을 일정 시간 유지 기능) 구현 불가능 등 기술적으로 한계가 있고 또 제작 비용 또한 부담이 되어 본격 도입에 어려움이 있는 것으로 확인되고 있다.
반면 ㈜우정하이텍이 개발한 Metal Touch 기술은 Piezo효과를 이용하되 Strain과 초음파 임피던스(impedance) 변화를 동시에 감지하고 그 결과 값을 조합하여 2mm 두께의 Metal plate에서도 User의 Touch를 감지하는 신기술이다.
 |
 |

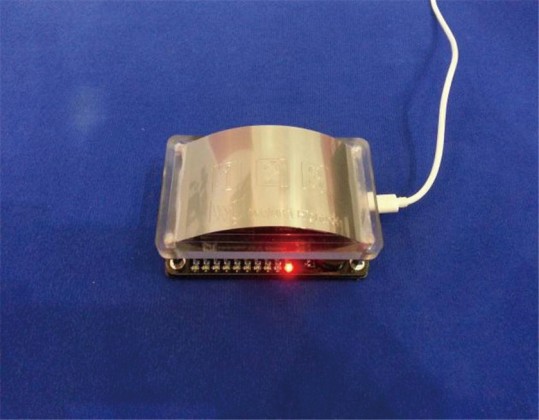

간단히 설명하면 Piezo film을 이용하여 Metal plate에 양면테이프를 이용하여 쉽게 부착하고 Piezo effect 즉, 압전 효과에 의한 변화 중 Plate의 Strain 감지와 임피던스의 변화를 감지하는 방식으로 나눌 수 있다. 사용자의 제품 요구 사양에 따라 Strain 변화를 주요인으로 적용하여 좀 더 안정적인 터치를 구현하게 할 수도 있고 또한 임피던스 변화를 주요인으로 적용하여 안정성보다는 상대적으로 빠른 반응 속도 및 부드러운 Touch 감도 등에 Focusing하여 적용할 수 있는 등, 기술 적용성에 대한 선택폭이 넓다는 것도 장점으로 꼽을 수 있다. 또한 Design 측면에서의 장점은 Touch를 적용하고자하는 부분이 곡면 등 평면이 아닌 곳에도 쉽게 사용이 가능하다는 것이고 더불어 멀티 키, 롱 키, 드래그(drag) 기능, 휠(wheel) 기능 등 핸드폰에 있는 거의 모든 기능 구현이 가능하다는 점과 제품 적용 시 조립 공정이 상대적으로 단순하여 공정상에서 발생하는 비용을 감소시킬 수 있다는 점 또한 장점이다.
2003년 3월 설립된 ㈜우정하이텍은 벤처기업으로 정전용량 터치 기술 개발에 집중하여 다양한 알고리즘을 보유하고 있으며 터치 버튼 위주로 가전제품(냉장고, 에어컨, 제습기, 전기 밥솥 등)에 공급 중이고 습도센서, 수위센서, Metal touch 제품을 꾸준히 출시하여 사업을 확대 중이며 현재 직원은 25명, 매출은 2014년 65억, 본사와 공장은 경기도 성남 하이테크밸리에 소재하고 있으며 경상남도 창원에 지사를 보유하고 있다.
TEL. 031-736-0162
www.wujunghightech.com
