[2호] S.M.P.S / S.S.R / NOISE FILTER 1부

전력 전자 부품의 삼총사!

S.M.P.S / S.S.R / NOISE FILTER

자료 제공 ❘ Unionelecom 홈페이지 ❘ www.unionelecom.co.kr

전력 전자 부품의 핵심 분야인 S.M.P.S / S.S.R / NOISE FILTER 에 대해서
분야별로 알아보는 시간을 가지고 있습니다.
이번 시간은 S.S.R 에 대해서 살펴보겠습니다.



제 1부 S.M.P.S

1. S.M.P.S의 개요

스위칭 모드 파워 서플라이(Switching Mode Power Supply: S.M.P.S)는 전력용 MOSFET등 반도체 소자를 스위치로 사용하여 직류 입력 전압을 일단 구형파 형태의 전압으로 변환한 후, 필터를 통하여 제어된 직류 출력 전압을 얻는 장치로서 반도체 소자의 스위칭 프로세서를 이용하여 전력의 흐름을 제어함으로 종래의 리니어 방식의 전원 공급 장치에 비해 효율이 높고 내구성이 강하여, 소형, 경량화에 유리한 안정화 전원 장치이다.

S.M.P.S는 스위칭 주파수를 높여 에너지 축적용 소자를 소형화 함으로써 소형, 경량화를 이룰 수 있고, 이를 위해서는 고속 반도체 소자의 개발이 필요하다. 그러나 스위칭 주파수를 고주파화하면 스위칭 손실, 인덕터 손실등 전력 손실이 증대하게 되는 점과 스위칭에 의해 발생하는 써지, 노이즈 문제를 고려해야 한다. S.M.P.S의 용도는 통신용과 산업용 및 PC, OA기기, 가전기기 등의 민수용으로 분류된다.

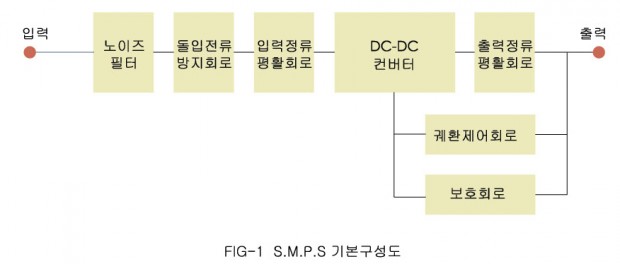

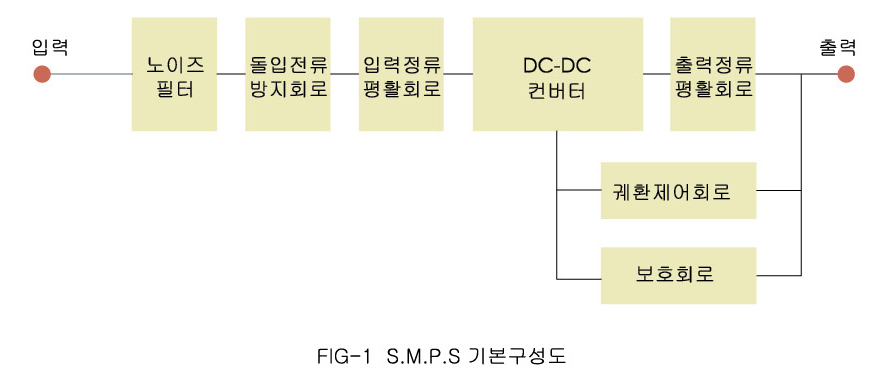

02FSMPS001

2. S.M.P.S의 기본 구성
S.M.P.S의 기본구성은 교류 입력 전원으로부터 입력 정류 평활 회로를 통해 얻은 직류 입력 전압을 직류 출력 전압으로 변환하는 DC-DC 컨버터, 출력 전압을 안정화 시키는 궤환 제어 회로, 과전압, 과전류 보호 회로 등으로 되어있다. 궤환 제어 회로는 다시 출력전압의 오차를 증폭하는 오차 증폭기, 증폭된 오차와 삼각파를 비교하여 구동 펄스를 생성하는 비교기, DC-DC 컨버터의 주 스위치를 구동하는 구동회로 등으로 구성되어 있고, DC-DC 컨버터는 주 스위치와 환류 다이오드, 2차의 저역 통과 필터인 LC필터 등으로 구성되어 있다.

여기서 DC-DC 컨버터는 전력의 변환을 담당하는 주요 부분으로서 입출력 변환비의 크기 및 회로 구성에 따라 많은 종류의 컨버터로 분류된다.
S.M.P.S의 회로 방식은 고주파 트랜스포머의 유무에 따라 크게 비절연형과 절연형으로 나눌수 있는데, 비절연형으로서는 Buck 방식, Boost 방식, Buck-boost 방식, C’uk 방식등이 있고, 절연형으로서는 Flyback 방식, Forward방식, Full-bridge 방식, Half-bridge 방식등이 있다.

3.  S.M.P.S의 회로 방식

3-1 비절전형(Non-isolation Type)

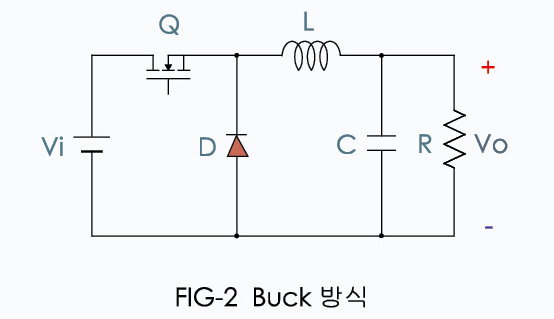

1) Buck(Step-down) 방식
주 스위치 Q가 ON이 되면 입력으로부터 전류가 L를 통하여 출력으로 흐름과 동시에 L에 축적되고 Q가 OFF되면 L에 축적된 에너지가 환류 다이오드 D를 통하여 출력측으로 방출하게 된다. 스위칭 주기 Ts를 한 주기로 하여 이 동작이 반복되면서 입력 전력을 원하는 출력 전력으로 변환하게 된다.
Buck 방식은 출력 전압이 입력 전압보다 낮은 범위에서 나타나며, 이러한 이유로 “강압형 컨버터”라고도 한다.

02FSMPS002

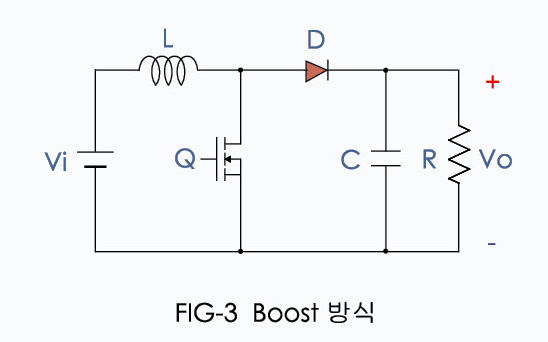

2) Boost(Step-up) 방식
스위치Q가 도통일 때 인덕터 전류에 의해서 L에 에너지가 축적되고, 다음에 Q가 차단되면 L에 축적된 에너지가 환류 다이오드 D를 통하여 출력측으로 방출된다. Boost방식은 출력 전압이 항상 입력 전압보다 높은 값으로“승압형 컨버터”라고도 한다.

02FSMPS003

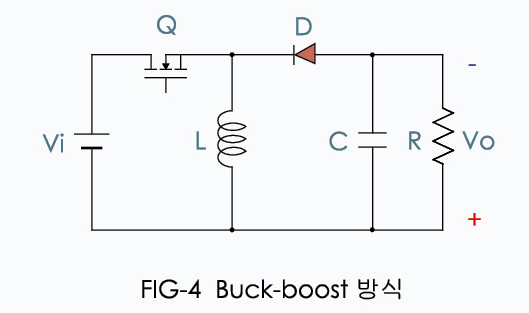

3) Buck-boost(Step-up/down) 방식
Buck-boost방식은 출력 전압이 입력 전압보다 높거나 낮게되는 승강압형의 특징과 출력의 극성이 입력과 반전되는 특징도 함께 갖고 있어 “극성역전형 컨버터” 라고도 한다.

02FSMPS004





3-2 절연형(Isolation Type)

실제 S.M.P.S의 응용에 있어서 많은 경우에 고전압 또는 누설 전류로 인한 사고 위험으로부터 사용자를 보호하기 위하여 입력과 출력사이에 전기적 절연이 요구된다. 이때 절연에는 고주파 트랜스포머가 이용되며, 고주파 트랜스포머는 절연의 목적외에 1,2차 권선비에 의해 출력 전압의 크기를 조절하는 역할도 한다. 절연형은 고주파 트랜스포머가 삽입되어 있다는 점을 제외하고는 비절연형과 그 기본 특성이 동일하다.

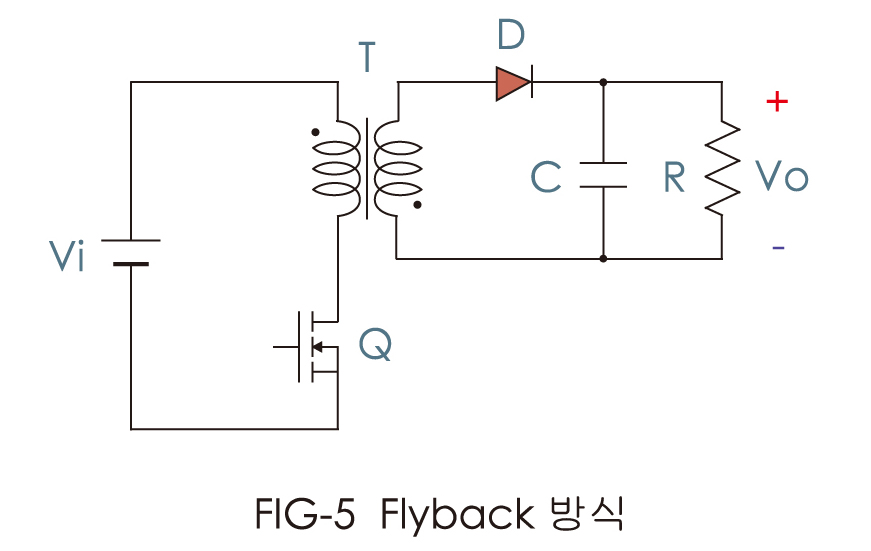

1) Flyback 방식
Flyback방식은 Buck-boost방식과 기본 동작이 동일하다.
스위치Q가 도통하면 트랜스의 2차 권선에는 1차와 반대 극성의 전압이 유도되므로, 다이오드 D는 역 바이어스되어 차단되고, 따라서 2차 권선에는 전류가 흐르지 않고 1차 권선으로만 전류가 흘러 자화 인덕턴스에 의해 에너지가 축적된다.
다음 스위기가 차단되면 2차 권선에는 전상태와 반대 극성의 전압이 유도되어 다이오드를 도통 시킴으로써 트랜스의 자화 인덕턴스에 축적된 에너지를 부하에 공급한다. Fly back방식은 500W이하의 낮은 출력에 적용하기에 적합하며, 회로가 간단하고 경제적인 반면, 출력 커패시턴스의 리플 전류가 크다.

02FSMPS005

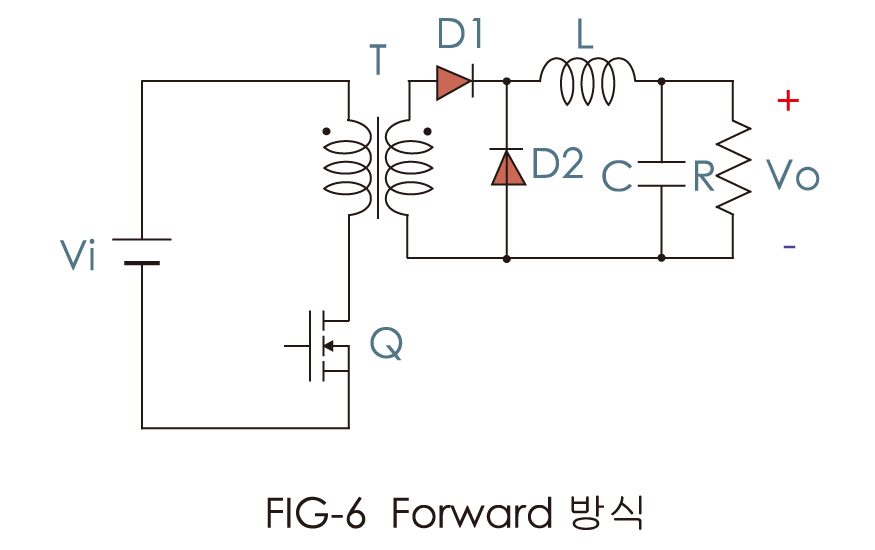

2) Forward 방식
Forward방식은 출력 용량이 500W급 정도까지의 중전력용으로 많이 응용되고 있으며, Buck방식과 기본 동작이 동일하며 안전성이 뛰어난 특징을 가지고 있어서 고신뢰성이 요구되는 통신용의 전원에 폭넓게 이용되고 있다. 동작 원리는 주스위치 Q가 도통하면 D1은 도통, D2는 차단되어 입력측으로 부터의 전류는 트랜스포머를 통하여 출력 측으로 전달됨과 동시에 인덕터 L에는 에너지가 축적된다. 다음에 Q가 차단되면 D1은 차단, D2는 도통되면서 L에 축적된 에너지를 출력측으로 공급한다.

02FSMPS006

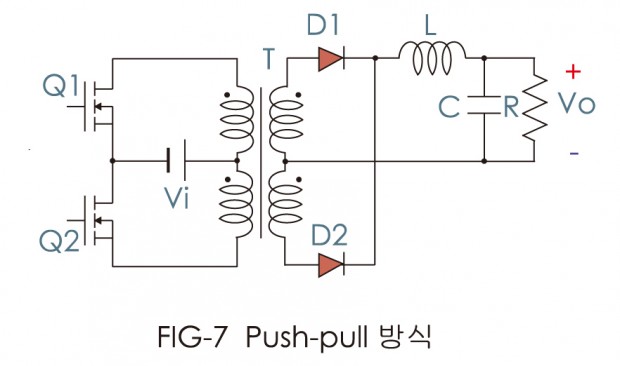

3) Push-pull 방식
Push-pull방식은 스위치가 Q1, Q2 가 교대로 ON, OFF하는 방식으로 1KW이하의 대용량에 적용 가능하며 구동 회로가 간단하나 트랜스포머의 편자 현상이 발생할 가능성이 있다.

02FSMPS007

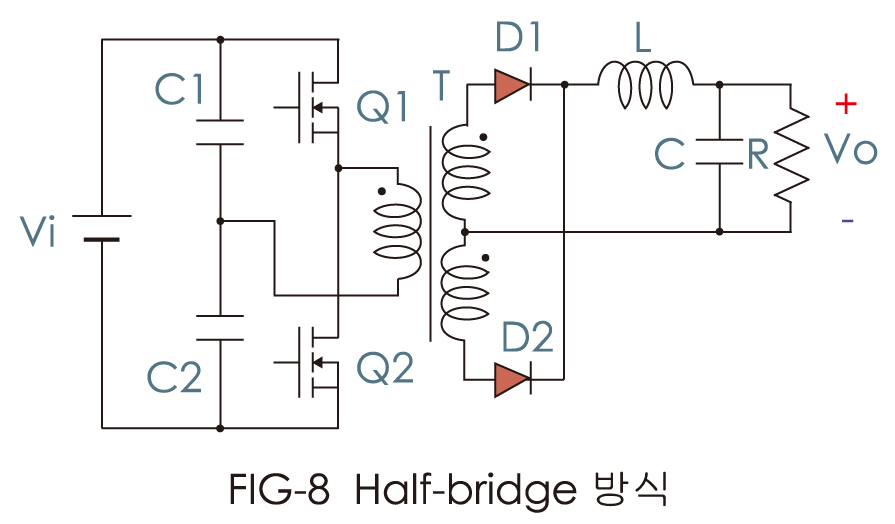

4) Half-bridge 방식
Half-bridge방식은 500W-수KW의 대용량에 많이 응용되고 구동 회로가 복잡하다. 동작 원리는 스위치 Q1이 도통하면 입력 전류는 Q1과 트랜스포머 1차 권선을 통하여 흐름과 동시에 2차 측으로 전달되고, 다이오드 D1을 도통시켜 출력 필터 인덕터 L을 통하여 출력측으로 흐르게 된다. 이때 L에는 에너지가 축적되며 다음 스위치 Q1, Q2 모두가 차단되면 L에 축적된 에너지는 다이오드 D1, D2를 환류 패스로 하여 출력측으로 방출되며 트랜스포머의 전압은 “0”이 된다. 스위치 Q2가 도통하면 D2를 도통시켜 L을 통하여 출력측으로 흐르게 된다. 이때 L에는 다시 에너지가 축적되며 다음 스위치 Q1, Q2 모두가 차단되면 L에 축적된 에너지는 D1, D2를 환류 패스로 하여 출력측으로 방출되며, 트랜스 포머의 전압은 “0”이 된다.
이 과정을 한 주기로 하여 반복하면서 동작한다.

02FSMPS008

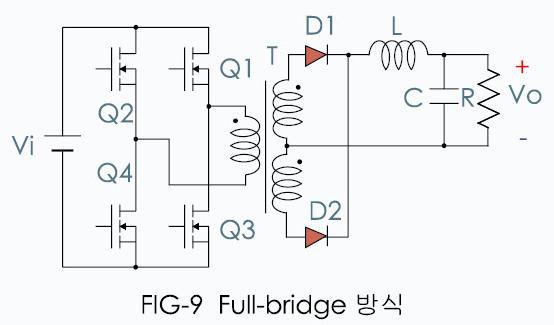

5) Full-bridge 방식
Full-bridge방식은 Half-bridge방식에 스위치 2개를 더 추가한 형태로 4개의 스위치를 사용하므로서 한 쌍의 스위치 (Q1, Q4 또는 Q2, Q3)가 교대로 도통, 차단을 반복하면서 Half-bridge 방식과 동일하게 동작하고, 구동 회로가 매우 복잡하며 수 KW이상의 대용량에 응용된다.

02FSMPS009





4. S.M.P.S와 리니어전원공급장치

4-1 리니어 전원 공급장치

1) 효율 : 낮음 (30%~60%)
2) SIZE : 대형 (변압기 & 방열판 등)
3) 중량 : 무거움 (변압기 & 방열판 등)
4) 회로구조 : 간단 (변압, 정류, 안정화회로 등)
5) 안정도 : 높음 (0.001%~0.1%)
6) 리플 : 작음 (0.1mV-10mV)
7) 과도응답 : 빠름 (50us~1ms)
8) 입력전압의 대응 : 입력 전압폭이 크면 효율 저하
9) COST : 낮음
10) 신뢰성 : 보통 (부품수가 적지만 온도 상승)
11) 용도 : 고밀도 전원으로 소용량

4-2 S.M.P.S
1) 효율 : 높음 (70%~85%)
2) SIZE : 소형 (리니어의 1/4~1/10)
3) 중량 : 가벼움 (리니어의 1/4~1/10)
4) 회로구조 : 복잡 (정류, 스위칭, 펄스제어, 변압, 정류회로 등)
5) 안정도 : 보통 (0.1%~3%)
6) 리플 : 큼 (10mV-200mV)
7) 과도응답 : 보통 (500us~10ms)
8) 입력전압의 대응 : 직류 및 110V/220V 겸용
9) COST : 보통
10) 신뢰성 : 보통 (부품수가 많고 온도 낮음)
11) 용도 : 소형 고효율을 요구하는 전원으로 대용량

5. 용어설명

1) 입력전압(Input Voltage Range)
규격을 보장할 수 있는 입력 전압의 범위로서 교류 입력은 실효치 이고 직류 입력은 순시치이다.

2) 효율(Efficiency)
출력 전력과 입력 유효 전력의 비로서 효율 =(출력전력/ 입력유효전력)×100(%)로 표시

3) 돌입전류(Inrush Current)
전원에 입력 전압을 인가하는 순간에 흐르는 전류의 파고치

4) 정격출력전압(Output Voltage)
출력단에서 나오는 직류 전압의 공칭값

5) 정격출력전류(Output Current)
전원에서 부하로 연속적으로 공급할 수 있는 전류치

6) 정적입력변동(Line Regulation)
입력 전압을 규격 범위내에서 서서히 변화 시켰을 때의 출력 전압의 변동 최대치

7) 정적부하변동(Load Regulation)
출력 전류를 규격 범위내에서 서서히 변화 시켰을 때의 출력 전압 의 변동 최대치

8) 리플(Ripple)
출력 전압에 중첩되는 입력 주파수 및 스위칭 주파수와 동기된 성분으로 Peak-to-Peak로 표시

9) 리플노이즈(Ripple Noise)
출력 전압에 중첩되는 리플 이외의 노이즈 성분으로 Peak-to-Peak로 표시

10) 주위온도변동(Temperature Drift)
규격의 주의 온도 범위 내에서의 출력 전압의 변동치

11) 기동시간(Rise Time)
입력을 인가한 후 출력 전압이 90%에 도달할 때까지의 시간

12) 유지시간(Holding Time)
입력을 차단한 후 출력 전압이 규정의 전압 범위를 유지하여 순간
정전에도 안정된 출력 전압을 공급 할 수 있는 시간

13) 절연전압(Isolation Voltage)
지정된 단자 간에 규정의 교류전압을 인가시 스파크 방전하지 않고 전원이 파괴되지 않는 전압

14) 절연저항(Isolation Resistance)
지정된 단자간에 규정의 직류 전압을 인가시의 저항치

15) 사용온습도(Operating Temp. & Humid.)
동작 중에 전원의 규격을 보증할 수 있는 주위 온도와 습도

16) 저장온습도(Storage Temp. & Humid.)
동작하지 않은 상태로 성능의 열화없이 보관할 수 있는 주위 온도와 습도

17) 내진동(Vibration)
규정의 시험 조건으로 전원의 손상을 주지 않는 진동의 가속도

18) 내충격(Impact)
규정의 시험 조건으로 전원의 손상을 주지 않는 충격의 가속도로 가속도와 가해지는 시간으로 표시

19) 과전류 보호(O.C.P : Over Current Protection)
출력 전류가 규격 이상으로 흐르지 않도록 하여 전원 또는 부하를 보호하는 기능으로 과전류 상태를 해소하면 출력 전압은 원상태로 자동복귀

20) 과전압보호(O.V.P : Over Voltage Protection)
부하에 과전압이 인가되지 않도록 규격 이상의 전압이 출력되지 않게 하는 보호기능으로 보호회로가 동작하면 전원은 차단되며, 입력을 차단하고 수분 동안 방치 후 입력을 재투입하면 출력 전압은 원상태로 복귀

21) 리모트센싱(Remote Sensing)
전원과 부하 간에 거리가 있어 배선의 전압 강하가 무시될 수 없는 경우에 사용하는 것으로 센싱선은 접속한 점의 전압을 설정치로 유지

22) 리모트 컨트롤(Remote Control)
복수의 전원을 사용할 때에 각각의 전원 상승시간과 하강시간의 차를 설정할 때 사용하는 것으로 외부 신호로 전원을 ON/ OFF 하는 기능

6. 사용상 주의사항

1) 입력전압

정현파 교류는 실효치이고 구형파는 파고치로 표현되며, 스위칭전원은 입력 전압을 정류해서 파고치에 가까운 직류 전압을 만들어 인버터를 동작시킴으로 구형파를 인가할 시는 입력 전압 규격치의 약 1. 4배의 수치를 인가해야한다. 교류 입력의 경우에는 사용지역에 따라 전압, 주파수 등에 차이가 있음으로 확인이 필요하다. 입력측에 인덕턴스가 큰 Line Filter나 Choke Coil이 삽입된 경우에는 입력 ON/OFF시 역기전력의 발생으로 전원의 파괴 또는 스트레스를 주게 되므로 주의해야 한다.
전압 선택형(Dual InputVoltage형)의 경우 입력전압 (AC 110V 또는 AC 220V)에 따라 110/220V SELECTOR를 맞춰 사용한다.

2) 직렬운전

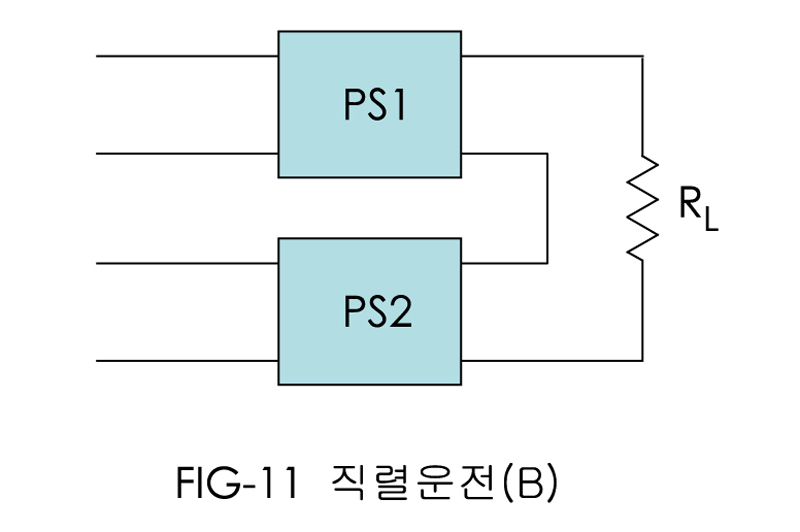

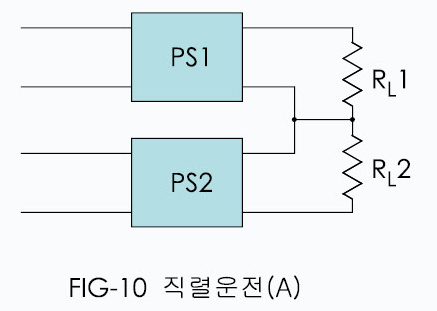

복수의 전원을 직렬로 접속할 경우 두가지 회로 방식이 있고, Fig-10은 문제가 없으나, Fig-11은 PS1과 PS2의 기동 시간과 하강 시간의 차이로 한쪽 전원의 전류가 다른쪽 전원으로 유입되어 기동되지 않을수도 있다.

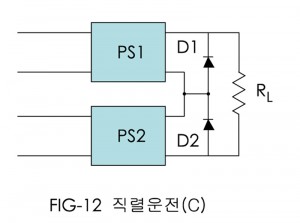

이 경우 Fig-12와 같이 출력 다이오드 D1, D2를 삽입하면 직렬 운전이 가능해진다.

02FSMPS010 02FSMPS015 02FSMPS016

3) 병렬운전

A. 병렬 운전기능이 없는 전원

02FSMPS012 02FSMPS013 02FSMPS014

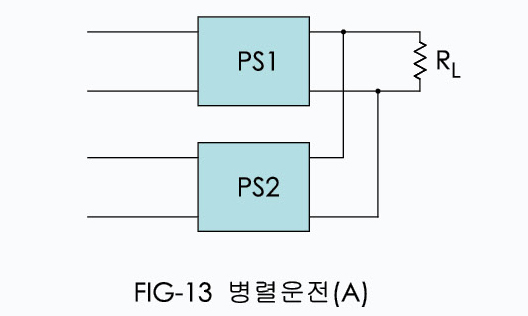

Fig-13의 PS1과 PS2의 출력 전압의 차로 우선 전압이 높은 쪽 전원에서 전류가 흘러 O.C.P가 동작하여 전압이 떨어지면, 다른쪽 전원에서 전류가 흘러 한쪽 전원은 과전류 상태로 되어 전원의 고장율을 높이거나 수명을 단축시키는 문제가 있다.

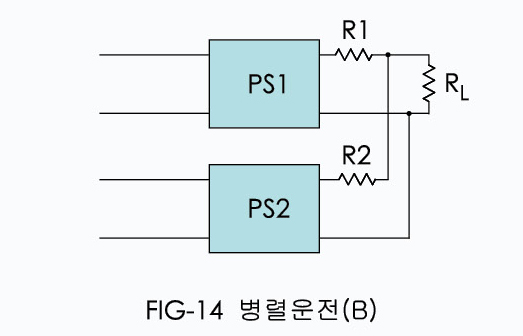

Fig-14의 경우 출력에 저항을 삽입하여 PS2의 출력 전류 밸런스를 맞추는 방법이며, 저항치는 밸런스와 저항의 전력 손실을 어느 정도로 할것인가에 따라 결정된다.

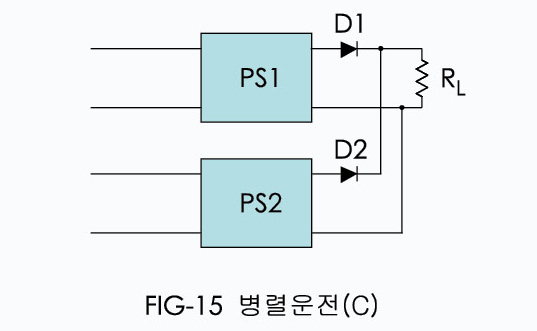

Fig-15는 다이오드의 전류-순방향 전압 특성의 경사를 이용해 PS1과 PS2의 출력 전류 밸런스를 맞추는 방법으로 다이오드의 내압, 손실전력, 방열등을 고려해야한다.

B. 병렬기능이 있는 전원

병렬 운전용 전류 밸런스(CB) 단자가 있는 전원은 출력을 그대로 병렬 접속하여 사용할 수 있으며, 전원 내부의 병렬 운전 회로가 동작해서 자동으로 각 전원의 출력 전류 밸런스를 맞춘다.

4) 전원의 출력이 뜨지 않는 부하
Lamp나 정전류 부하의 경우 『ㄱ』자 형의 과전류 보호 회로를 갖고 있는 전원에서는 출력이 뜨지 않는 경우가 있는데, 이것은 부하에 전압이 인가된 후 안정점에 도달할 때 까지 부하의 V-1 특성 궤적이 과전류 보호 특성 선상에서 발생하는 현상으로 설계 시점부터 부하 특성을 고려할 필요가 있다. 대부분 역L형의 과전류 보호 회로를 갖는 전원으로 하면 해결된다.

5) 방열
전원의 입력 유효 전력과 출력 전력의 차이는 전부 열로 바뀌므로 반드시 방열이 필요하다. 자유공간에 전원을 동작시키면 복사 또는 대류로 방열되며, CASE에 들어 있는 경우에는 외부에 공기의 입출구를 만들되 출구를 입구보다 크게하는 것이 방열 효율이 더 높다. FAN이 내장된 전원은 자체로 강제 공냉되므로 주위 온도만 관리하면 된다. 전도 냉각은 전원의 발열 부품을 Aluminum기판 등의 금속판에 취부하여 외부로 열을 방출시키는 방식이다.
다음호에는 S.S.R에 대해서 살펴보도록 하겠습니다.
