[16호]ARM Corex-M3 코어가 내장된 4.3인치 칼라 디스플레이,SmartLCD 4.3 출시!
데브툴즈에서 SmartLCD 4.3을 출시했다.
SmartLCD 4.3 모델은 ARM Corex-M3 코어 내장형 4.3인치 칼라 디스플레이로 4.3인치 컬러 TFTLCD(480x272Pixe, 65Kcolor, 4선 저항식 터치)와 STM32F103VET6 Flash 512K, RAM64K, 72MHz의 MCU를 내장하고 있다.
MCU를 STM32F407VGT6으로 교체하여 사용할 수 있도록 설계 되었으며 KEIL 예제 소스와 uCos+ucGUI, ucGUIBuilder4.0, 회로도, 치수도면 등이 제공된다.
이번에 SmartLCD 7.0 모델도 동시에 출시되었으며, 기판에 장착하여 여러가지 통신 및 MP3, 카메라 기능을 적용할 수 있는 확장 기판과 함께 아크릴 거치대, 12V SMPS가 포함되어 있는 완성품 버전도 출시됐다.
제품 설명 더보기
제품설명

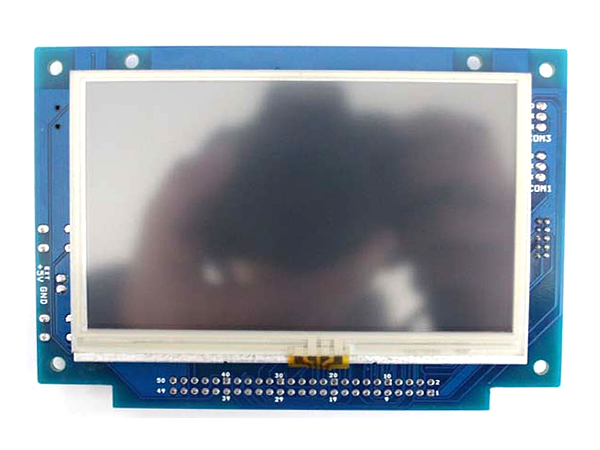

ARM CORTEX-M3 코어 내장형 4.3인치 칼라 디스플레이

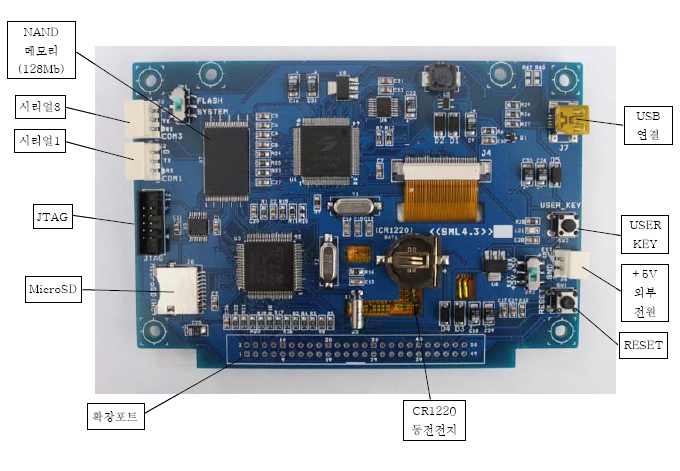

- 4.3 inch true color TFT LCD, 480 * 272 pixel,65k color,4선 저항식 touch
- MCU: STM32F103VET6 FLASH 512K , RAM64K , 72Mhz
- 외부기억장치: MicroSD
- TOUCH IC: ADS7846E
- 2.0mm 10핀 JTAG 커넥터 내장 ( 2.54mm 20핀 변환기판 제공)
- KEIL 예제소스제공(프로젝트파일) , uCos + ucGUI, ucGUIBuilder 4.0 유틸제공
- PANEL장착형으로 제품에 응용가능(남는 포트는 외부로 확장-50핀 사용가능함)
- 회로도 , 치수도면제공
- STM32F407VGT6 로 칩을 교체하여 사용할 수 있는 기판설계
- ※ NAND 메모리는 별도 구매품입니다.
*네이버 카페주소
http://cafe.naver.com/devtools
에 소스업데이트 및 추가회로도가 있습니다.
TEL. 051-751-1833 www.dev-tools.co.kr
