디바이스마트 TFT LCD(LMS700KF06) + A/D BOARD(FCB302WV-7(Rev1.0)) SET 구동

디바이스마트

디바이스마트 TFT LCD(LMS700KF06) + A/D BOARD(FCB302WV-7  SET

개발을 하다보면 LCD 패널이 필요한 경우가 많이 있습니다. 필요한 경우에 따라서 일반도트의 캐릭터LCD , 그래픽LCD 를 활용하기도 하지만 COLOR LCD 활용 범위가 넓지만  손쉽게 구할 수 있는 LCD 패널에 비하여 A/D BOARD는 구하기 어렵습니다. 이유는 수많은 종류의 LCD 패널에 사용 가능한 A/D BOARD를 만드는 것은 수요 가치가 떨어지기 때문입니다. 그러한 이유로 보다 전문적인 부분의 BOARD 생산을 해야 하는 경우가 있는데 디자인 하는 것은 물론 만들어지기까지가 복잡하고 많은 비용이 들어가게 됩니다.  일반적으로 양산 아니고는 생각하기 어려운 부분.

이런 문제 해결을 위한 OEM 생산으로 많이 사용되는 몇가지 패널을 연결만 하면 사용가능한 A/D BOARD를 여러 업체에서 만들어 판매중에 있으며, SET 형태로 판매매 하기도 합니다. 소비자 입장에서는 LCD 패널의 종류, LED 라이트인지와 패널의 사이즈, 패널의 해상도, A/D BOARD 의 사이즈 정도를 참고하여 구매결정을 하면 됩니다.  SET 제품의 좋은점은 LCD 패널과 구동 A/D BOARD 만 있다면 전원을 연결하여 영상 신호만 주면 화면에 바로 출력되는 모니터제품으로 이해하면 쉽습니다.

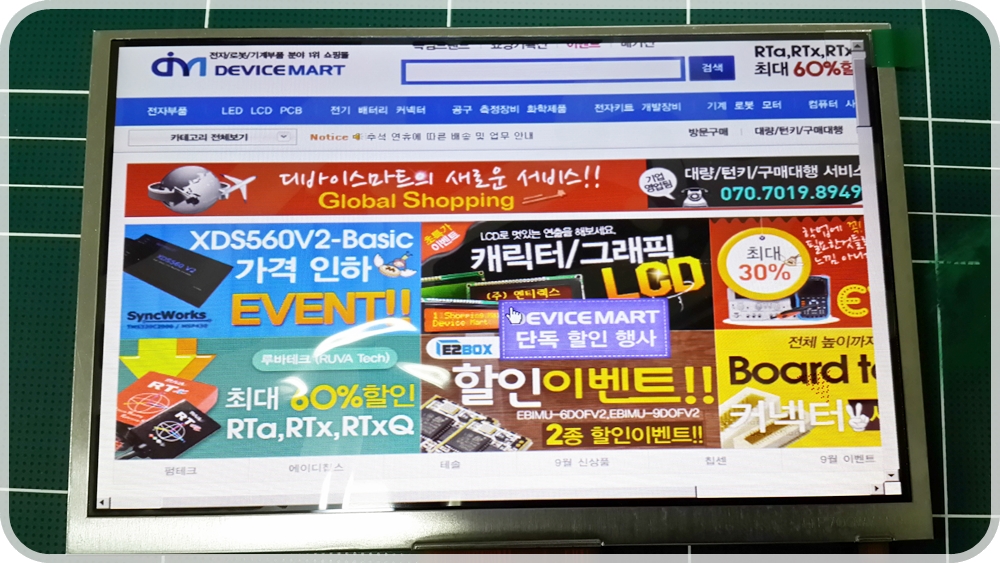

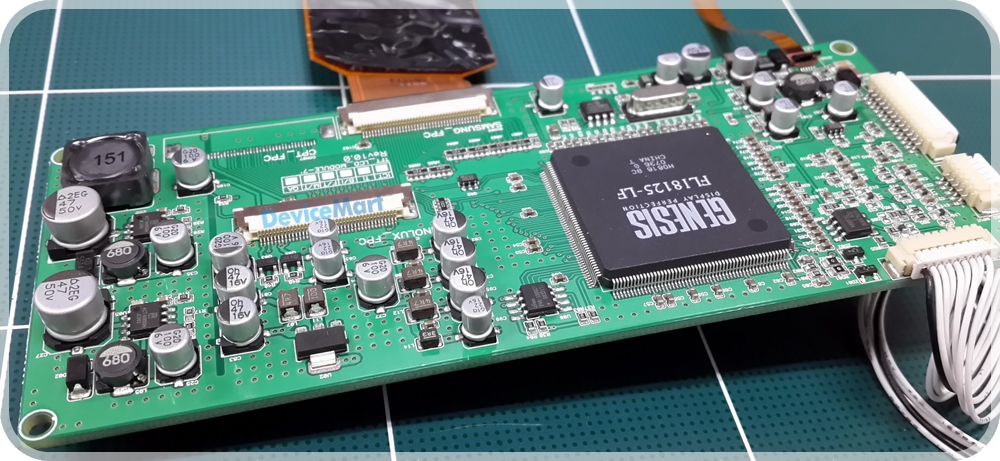

20130924_132048_LLS

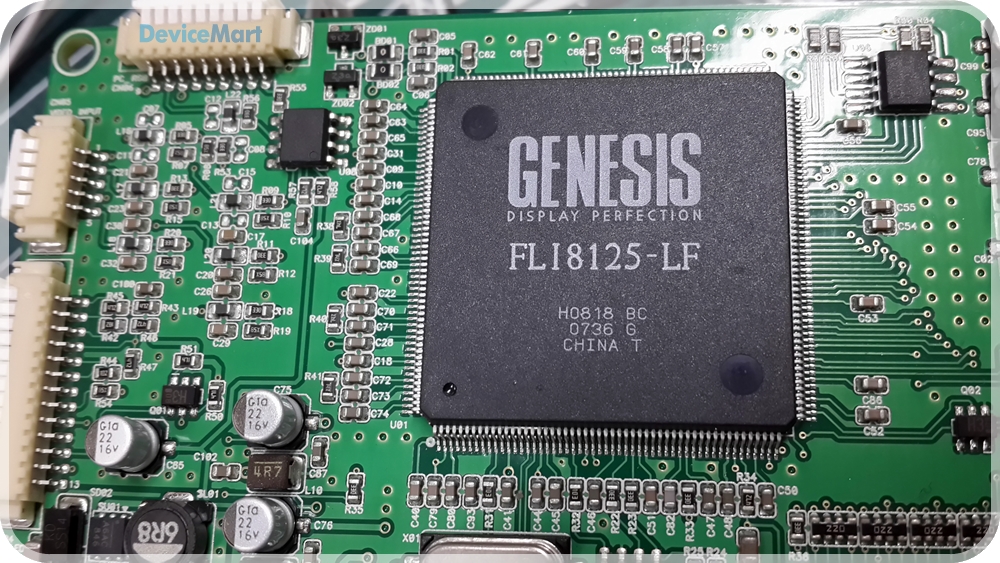

20130924_132440_LLS

FCB302WV-7(Rev1.0) AD BOARD (FLI8125-LF)

7인치 LCD 전용으로 만들어진 보드입니다. 함께 SET 상품으로 판매되는 패널은 LMS700KF06 으로 보드에 FPC 케이블을 연결하여 전원과 신호케이블 연결으로 작업은 끝이납니다. 선 연결은 백라이트 케이블과 영상신호 케이블 두가지 입니다. 연결 커넥터는 LOCK 타입으로 연결후 케이블선 이탈 이 쉽게 되지 않습니다.

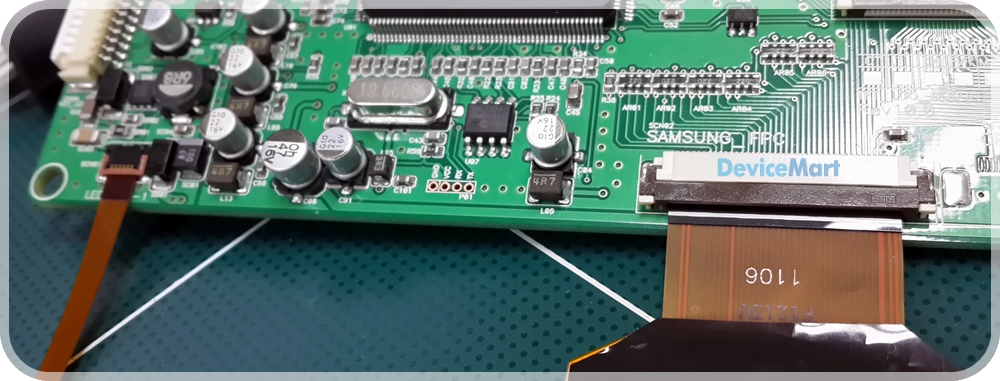

20130924_132426_LLS

20130924_132007_LLS

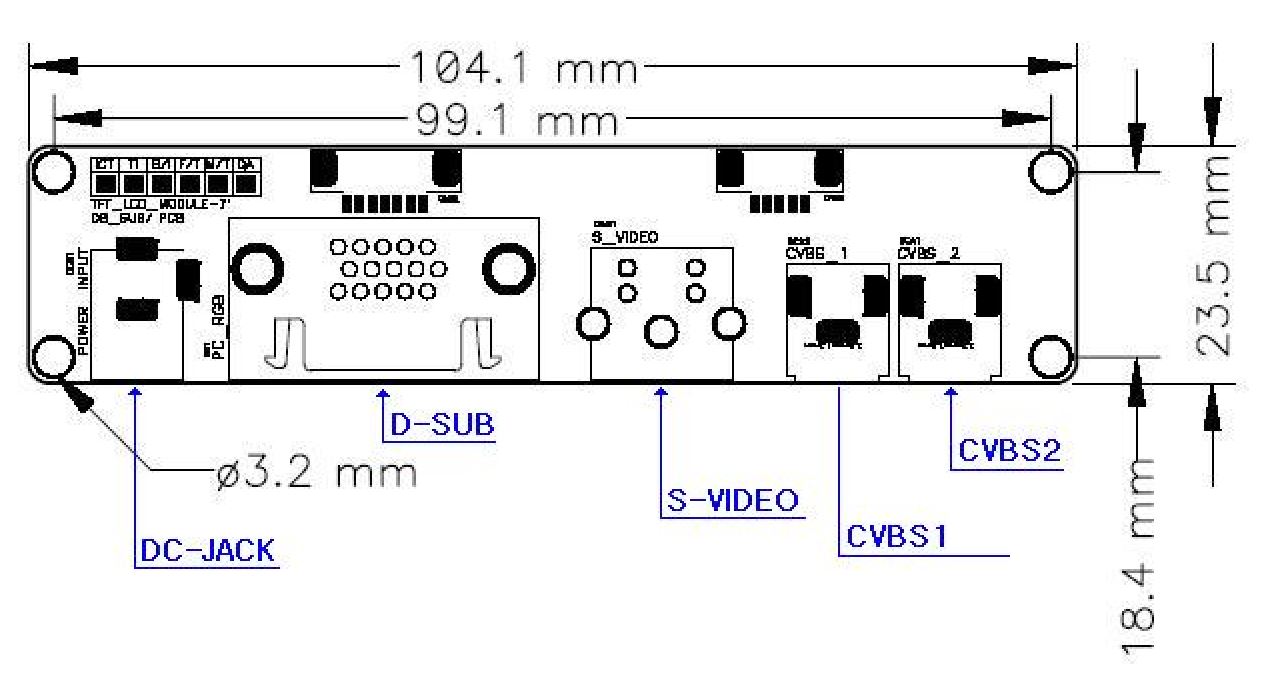

SUB Board Dimension

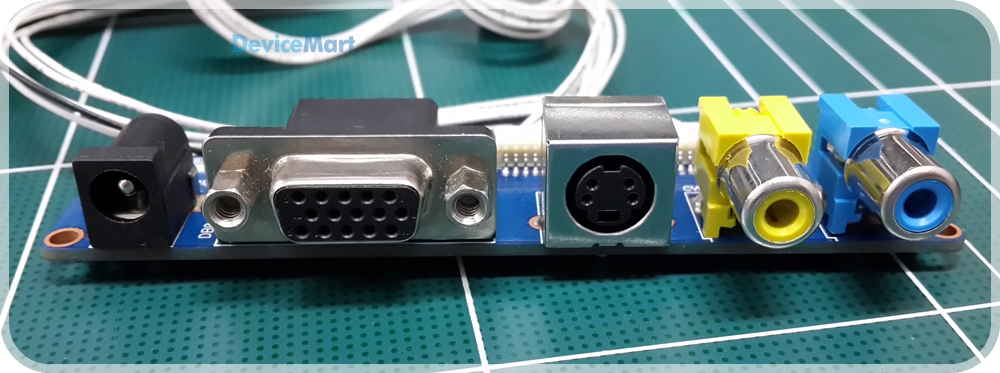

연결 커넥터 보드에는 AD BOARD 전원 DC잭, 15핀 디서브, S비디오, 케이블 RC잭(영상1,2) 커넥터가 달려있으며 크기는 104mm * 23.5mm 정도이다. 손쉽게 케이블 연결만 하면 되고 메인보드와 전선으로 연결되어 있어 별도 케이스에 구성이 자유롭습니다. 또는 사용할 커넥터 부분만 보드에서 따로 작업하여 케이스외부에 고정하는 방법도 많이 사용됩니다.


 SUB

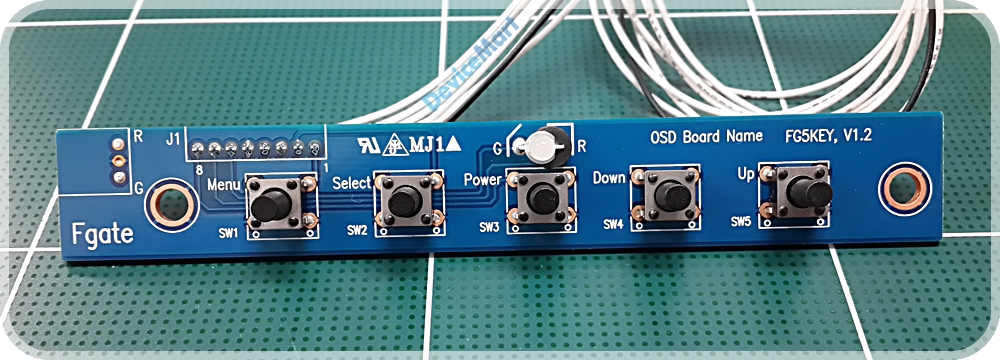

20130924_131939_LLS

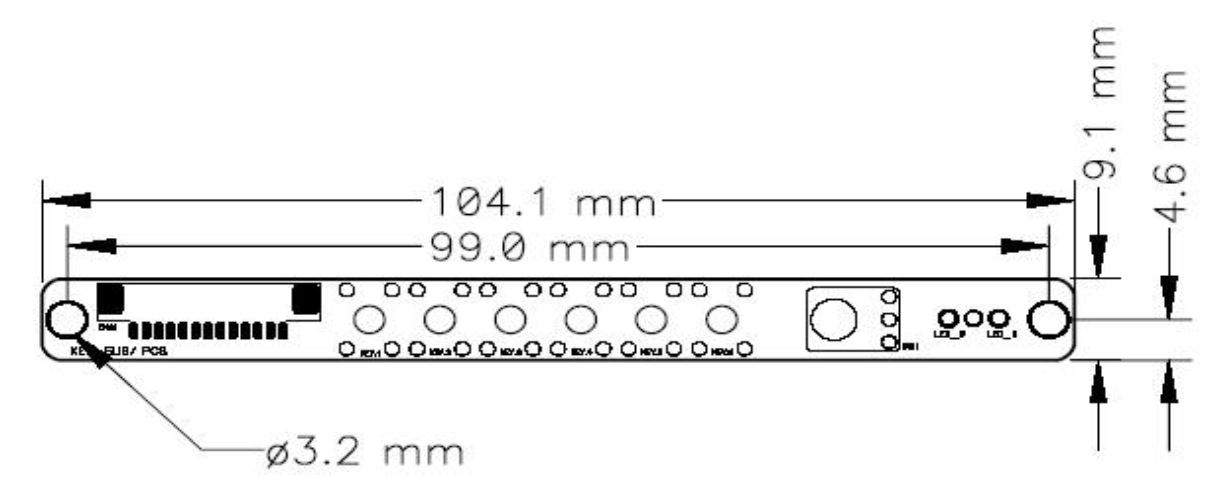

OSD Board Dimension (190 * 16 * 1.6 mm)
컨트롤 보드입니다. 메뉴/선택/전원/조작 업,다운 스위치로 출력되는 모니터를 조정할 수 있습니다. 보드 전원 여부는 LED 발광으로 확인 할 수 있습니다.

OSD

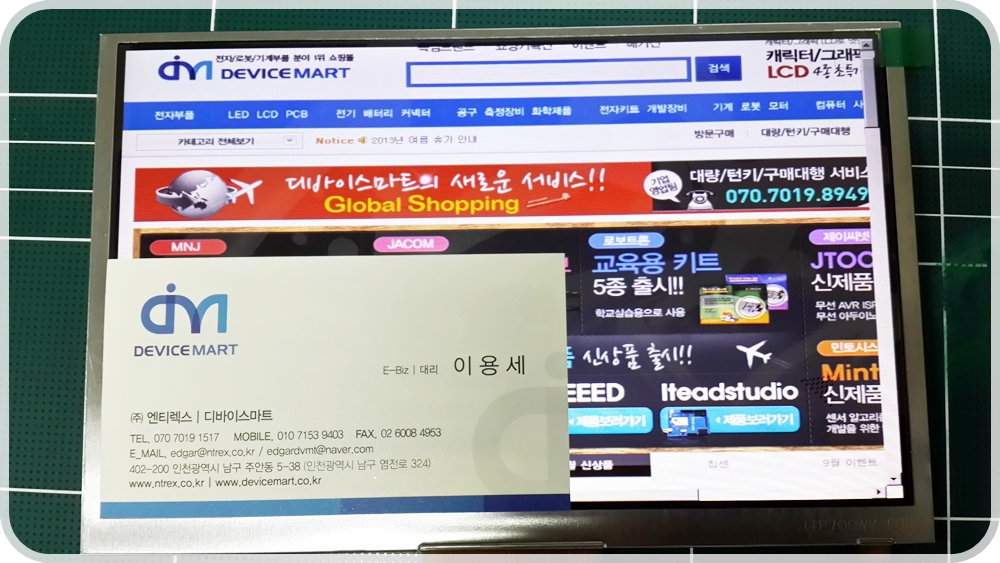

20130924_132327_LLS
