개인용 방사능 측정기(QSF103-D)를 소개합니다.

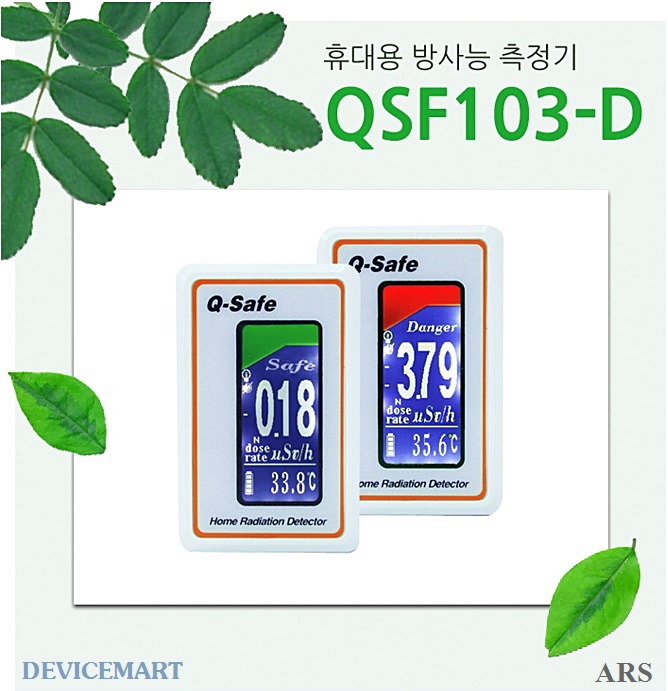

메인2

안녕하세요 이번에 소개해 드릴 제품은 개인용 방사능 측정기 입니다.

2011년에 일어난 후쿠시마 원전 사고 때문에 우리 생활에도 방사능의 우려가 확산되고 있습니다.

그로 인해 최근에는 방사능에 대비한 제품들이 출시되고 있는데 그 중 인지도가 높은 아나로그리서치시스템의 개인용 방사능 측정기(QSF103-D) 입니다.

QSF103-D 제품은 벌써 3번의 버전업과 각종 미디어에서 소개될 만큼 많은 인기 있는 아이템 입니다.

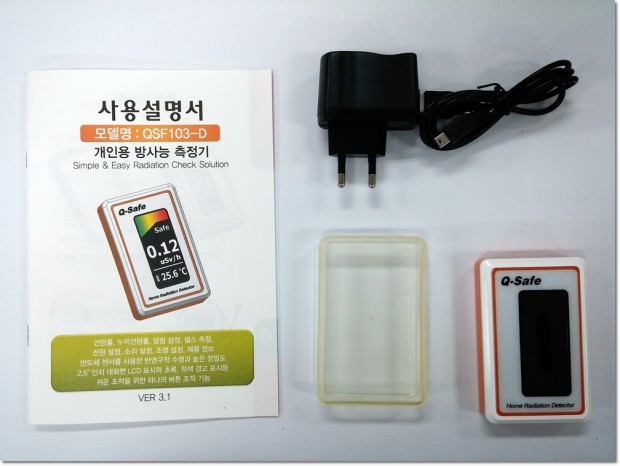

QSF103-D의 구성품

본체(1), 방수 방진용 실리콘 케이스(1), 충전용 어탭터&케이블(1), 사용 설명서(1) 입니다.

CAM00034s

제품 사양

구분 측정센서
측정 방사선 Gamma, X-ray
에너지 범위 50 keV ~ 4MeV
센서 종류 PIN Semiconductor
센서 수 10 Sensor Array
온도 -30℃~45℃ 사용온도
  -50℃~70℃ 보관 온도
습도 20 ~90% RH (non-condensin) IP65
낙하 1m onto wood(실리콘 보호 케이스 부착 시)
방수 방진 등급 IP65 이상(실리콘 보호 케이스 부착   시)

제품의 특징

앞 QSF103-D는 크기 6cm(가로) x 9.5cm(세로) x 1.7cm(높이)  무게90g으로 ABS수지 재질로 되어있습니다.
전면 LCD는 60mm x 30mm 로 Mono 투과형이며 240 x 128 의 해상도를 갖고 있습니다.

뒤 뒷면은 방사능을 측정할수 있는 부분(상단 +)와 제품의 또 다른 이름인 Q-Safe가 각인 되어 있습니다. +표시는 센서가 위치한 자리이며 센서와 측정하려는 물체사이의 거리가 가까울수록 측정이 잘 이루어 집니다.
전원은 Li-Polymer 3.7V 1200mA/h의 배터리가 내장되어 있고 Light on 모드시에 140mA, Light Sleep 모드시에 12mA, 아무것도 하지 않는 대기시에 30uA의 소비 전류가 발생합니다.
옆 제품의 옆면에는  ON/OFF 기능과 모드 변환 기능을 한번에 사용 가능한 올인원 버튼이 있으며, mini USB  B타입의 충전 단자가 있습니다. 제품에 동봉되어 있는 충전기와 일반 컴퓨터의 USB 포트를 이용하여 충전이 가능하며 완충시에는 최대 4일 까지 사용이 가능합니다. 충전단자 왼쪽에 있는 표시등은 충전중에는 적색 표시등이 점등되며 충전이 완료되면 표시등이 꺼집니다.

QSF103-D 에는 총 8가지 모드가 있습니다.

선량률(Survey Meter)

일반적으로 생활하는 환경의 방사선 농도를 측정하는 모드로 주로 사용하는 모드입니다. 대기중의 방사선량, 물체의 방사선량 등을 측정이 가능하며 물체 측정시에 측정기를 물체에 최대한 근접시켜 사용이 가능합니다. 정확한 측정을 위해 약 30초에서 2분 정도의 측정을 권장합니다.
NF또한 버튼을 길게 3초이상 누르면 Fast측정과 Normal 측정 모드 변경이 가능합니다. N – 표준속도 1~2분의 반응속도, 정교한 측정 F – 빠른속도 30초의 반응속도, 오염물질의 위치를 빠르게 파악 할 수 있습니다.

누적 선량률(Dose Meter)

측정된 방사선 총량을 누적하여 나타내는 모드입니다. 피폭량을 파악할수 있고 기가가 사람과 항상 같이 있다는 가정하에 지금까지 얼마나 방사능에 피폭되었는지 알 수 있습니다. 버튼을 3초 이상 누르면 데이터를 초기화 합니다. 누적

알람 설정(Alaram Threshold)

알람 기준을 설정하는 모드 입니다. 방사능 수치가 설정해 놓은 수치보다 높으면 알람이 울립니다. 0.19~3.30 까지 설정이 가능하며 버튼을 3초 이상 누르면 기준치를 변경할수 있습니다. Alarm Off 는 설정은 해지한 화면 입니다. 안전 설정 기준은 0.5~0.7로 권장 합니다. 알람

펄스 측정(Total Pulse)

측정된 감마선의 총 펄스 수를 보여주는 모드 입니다. 선량률 측정 모드보다 정밀하게 측정할 경우, 교육용(학교 실험용)등으로 사용 가능합니다. 단위 시간 동안 측정된 방사선의 수를 계산하고 측정된 총 시간을 보여줍니다. 3초이상 버튼을 누르면 정지/재시작이 가능합니다. 자세한 측정 방법은 메뉴얼에서 확인 가능 합니다. 펄스

전원 설정(Power On/Off)

전원을 끄는 모드입니다. 올인원 버튼으로 전원 설정 모드에 진입후에 다시 버튼을 3초이상 누르면 전원이 꺼지게 됩니다. 전원

소리설정(Sound On/Off)

소리 설정 입니다. 방사선이 측정되면 ‘삐’ 소리가 나며 버튼을 3초이상 누르면 소리를 on/off 시킬수 있습니다. 아이콘으로 쉽게 확인이 가능합니다. 사운드

조명설정(Light On/Sleep)

조명 설정으로 ‘Light On’ 모드에서는 조명이 버튼누름시에  켜지며 20초후에 자동 꺼집니다. ‘Light Sleep’ 모드를 사용하면 배터리 절약 모드로 조명이 항상 꺼집니다. 아이콘으로 쉽게 확인 가능하며, 완전 충전시에 On모드로 7시간, Sleep 모드로 100시간 작동 합니다. 라이트

Toggle Title

제품의 정보를 제공합니다. 제품명, 제조 일자, 시리얼 번호가 확인 가능합니다. 제품정보

방사능 테스트 소스로 측정을 해보았습니다.

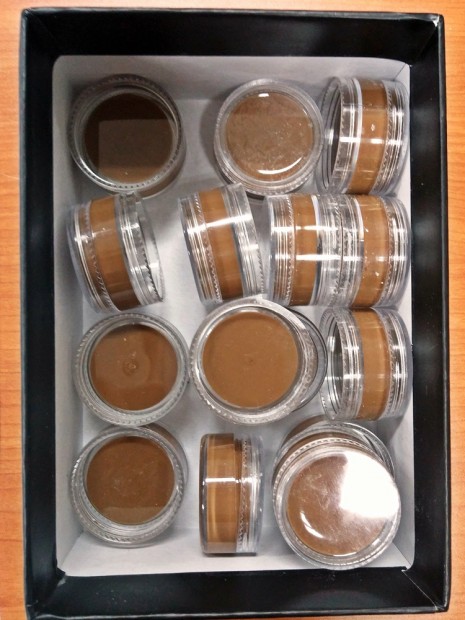

방사능 샘플

테스트소스의 제공은 아나로그리서치시스템이며 소스는 토양에서 추출한(UTK: 우라늄,토륨,칼륨) 으로 구성된 자연 방사선 원소 입니다.

에폭시로 완전 밀봉하여 전혀 외부로 누출될 위험이 없는 제품이며 1cm 이상의 거리만 떨어져도 자연방사선보다 낮은 수치를 보이는 미약한 양입니다.

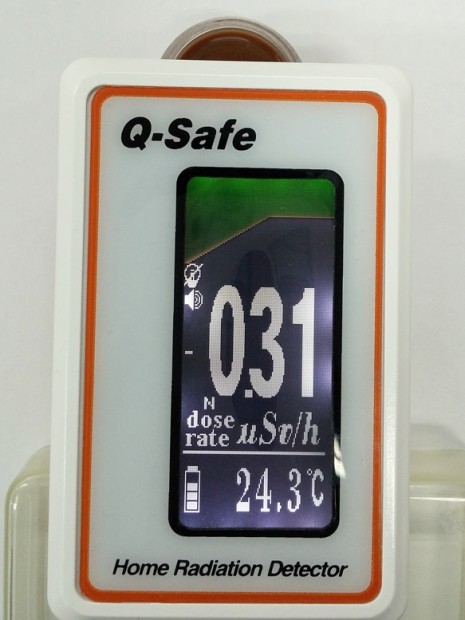

샘플측정

노말 모드로 약 10분정도 측정한 모습입니다. 이번에 측정기에서 측정한 수치는 0.3uSv/h 이며 샘플 측정값은 매번 달라질수 있습니다.
방사선(감마선)도 전자기파의 일종으로 거리의 제곱의 반비례하여 약해집니다. 거리를 정교하게(0.01mm수준) 조절하지 않으면 측정하는 값은 매번 달라지게 됩니다.
또한 사용 환경에 따른 자연방사선의 변화량도 함께 측정되어 일정한 수치가 나오지 않을수 있습니다.

QSF103-D는 사용하기에 있어서 매우 간편합니다. 하지만 약간의 방사능에 대한 지식없이 사용하기엔 어려움이 있을수 있습니다.

그 어려움과 궁금증을 자주 문의오는 FAQ로 설명 드리고 포스팅을 마치도록 하겠습니다.

꼭 먼저 읽어보시고 구매 또는 사용하시기를 권장 합니다.

FAQ

QSF103_3_FAQ







출처 : 아날로그리서치시스템

QSD130-D 바로가기 디바이스마트 바로가기 아나로그리서치시스템 바로가기
