[21호]불꽃 감지 센서 모듈 ASSY (Flame Sensor Module Assy) 출시

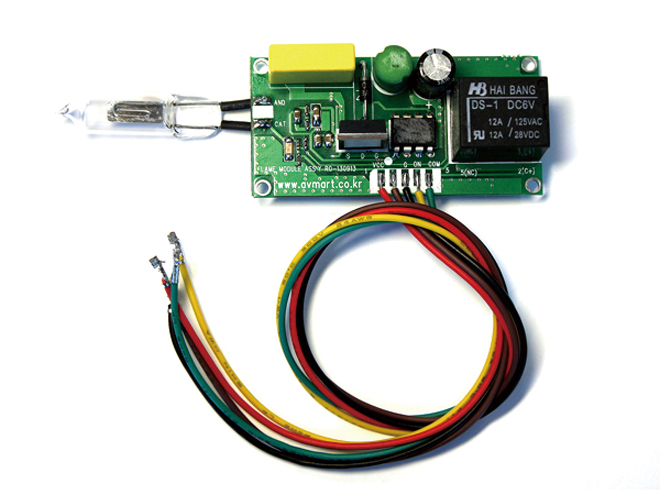

불꽃 감지 센서 모듈 ASSY (Flame Sensor Module Assy)

(주)케이 벨에서 출시한 불꽃 감지 센서 모듈 ASSY (Flame Sensor Module Assy)은 R2868 Flame 검출 센서를 실장한 소형화 모듈로 불꽃 검출시 RELAY ON/OFF 출력과 TTL Level의 출력이 가능하다. 촛불 한개 기준으로 2M~5M 거리의 고감도 불꽃 검출이 가능하며 LED가 내장되어 검출 시에 깜빡이는 동작을 한다.
자세한 사항은 디바이스마트 홈페이지에서 확인 가능하다.

■ 제품 특징 ■

  • R2868 Flame 검출 센서을 실장한 소형화 모듈.( R2868 센서가 보드에 내장 됨).
  • 불꽃 검출 시 RELAY ON/OFF 출력 : 검출 시 RELAY ON. (노랑선과 와 녹색선이 연결 됨).
  • TTL Level 의 출력 ( 펄스 출력 전압 : Typ 5.0 Volts, 밤색선).
  • 고 감도 불꽃 검출 거리 (한 개 촛불 기준) : 2.0 ~ 5.0 meters / 주변 환경에 따라 차이 있음.
  • 불꽃 검출 시 Led 동작. ( 검출 시 Led 가 깜박인다)
  • 센서 유리 표면에 쓰여진 글씨의 반대 방향이 불꽃이 최대 검출 되는 순방향 임.
  • 불꽃 감지 센서 모듈 ASSY (Flame Sensor Module Assy)

■ 제품 사양 ■

  • 공급 전원 : DC 9.0 Volts (9~10 Volts)
  • 소비 전류 : 80~100mA / STD BY Mode, 350~400mA / Flame 검출 동작 Mode
  • 출력 펄스 폭 : 200msec Typ. (불꽃 상황에 따라 Min 20msec)
  • 출력 펄스 주기 : 동작 상황에 따라 변함 (1200msec Typ)
  • 보드 크기 : 63 x 31 x 20(mm)(내장된 센서 제외된 크기)
  • 보드 내부에 고전압이 발생되고 있으므로 취급 시 감전 주의 (DC 330 Volts)
