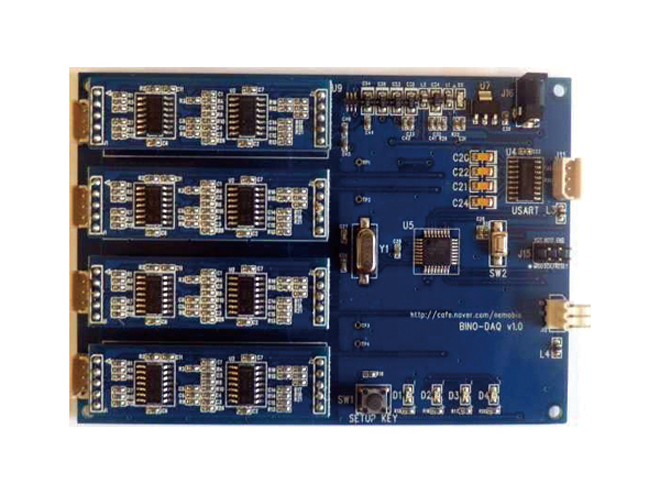

[21호]생체신호 측정키트 (BINO-KIT) 출시
신규 입점된 휴니모에서 생체신호 측정키트(BINO-KIT)를 출시했다.
Bino-Kit는 0.1Hz ~ 150Hz의 생체신호를 측정할 수 있도록 설계된 교육 또는 연구·실험용으로 제작된 바이오앰프다. 주요 대상인 학생들이 많이 사용하는 AVR의 AD변환기와 시리얼 포트를 이용하여 쉽게 회로를 구성하고 프로그램 할 수 있도록 교육용 키트라는 특성을 고려하여 소스와 회로를 모두 공개했다.
입점 기념 이벤트로 생체측정 모듈(BINO-AMP)가 같이 증정되고 있으며, 자세한 사항은 디바이스마트 홈페이지에서 확인 가능하다.
■ 제품 특징 ■
· CPU : ATmega8, 10bit AD 변환기 이용
· Clock : 16MHz 외부클럭 이용
· 통신 : USB to serial 통신 or RS232, Bard Rate : 115200bps
· USB 통신 chip : Prolific Technology사 PL2303X
· RS232 통신 chip : TI사 MAX232
· 정전압 IC : LD1117(Input : 12~6V ,Output : 5V)
· 음전원 변환 IC : LM2664
· SIZE : 120mm X 85mm
■ 내부블럭도 ■
■ 시스템 구성 ■
- 전원부(LD1117)
Base-board는 6V~12V의 전압을 입력 받아 5V의 전압을 출력하도록 구성되어지며, 5V 정전압 출력을 위해 LD1117이 내장되어져 있다. Base-board의 전원은 크게 2종류의 전원으로 구성된다. MCU 및 기타 소자에 +5V로 공급되는 부분과 Bio-Amp단에 +5와 -5가 동시에 공급되도록 제작된 양전원 부분으로 구성되어진다. 아날로그단의 -전원입력을 위해 +5V를 -5로 변환하는 칩으로 LM2664를 사용했다.
- AD변환기
ATmega8의 AD변환기는 10bit의 해상도를 낼 수 있으며 이를 이용하여 MCU를 통해 입력 받는 0~5의 값을 0~1024로 볼 수 있다. 즉 5mV 단위로 나누어서 전압의 입력값을 분해해서 볼 수 있으며, 이러한 AD입력단자가 4개로 구성되어 있다.
- 통신
ATmega8 내부의 UART1를 이용하여 외부의 RS-232통신과 USB통신이 가능하도록 제작되어 있다. USB통신은 내부는 일반 시리얼 통신과 동일하게 프로그램되어 있으나 하드웨어적으로 USB to Serial 칩을 이용하여 데이터를 변환하도록 제작하였다. 통신속도는 9600~115200bps까지 전송가능하도록 되어 있으나, 데모 프로그램은 115200bps 로 포팅되어 있다.
- IO포트
입출력 단자는 입력 스위치 1개와 출력 LED개로 회로는 구성되어 진다. 데모 프로그램에서는 제품 동작시 LED 4개가 동시 토글 하도록 하는 프로그램이 포팅되어져 있다.
www.nemobio.com
