코디랩(KodyLab)의 Arduino MIDI Keyboard

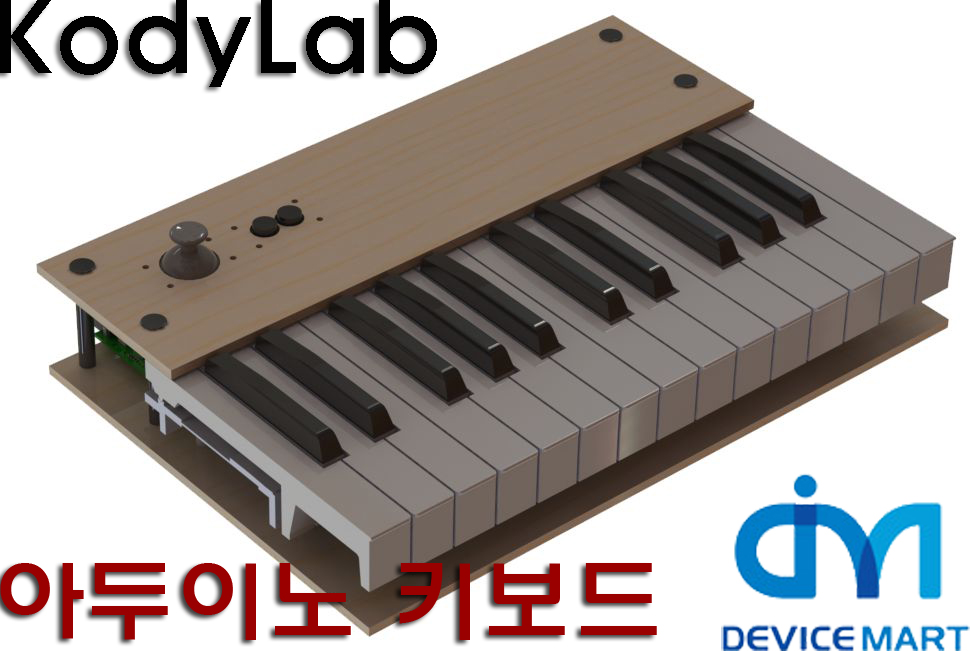

아두이노미디키보드 copy 이번에 소개해드릴 제품은 코디랩에서 출시된 Arduino MIDI Keyboard 입니다. 코디랩(KodyLab)은 Kurzweil Music System, Egosys 및 삼익악기등에서 디지털피아노, 마스터 건반 및 오디오앰프등을 개발했던 전자악기 연구원 출신들이 만든 회사이며, Arduino MIDI Keyboard는 세계최초의 DIY MIDI 건반 악기로 Professional Quality의 품질을 가진 제품입니다.

Arduino MIDI Keyboard란??

 아두이노 미디 키보드 프로젝트는 아두이노 (아두이노 UNO, 아두이노 레오나르도, 아두이노 메가)를 이용하여 미디 피아노 콘트롤러를 자작하기 위해 만들어졌습니다. 실제 전자악기에 사용되는 키모듈을 이용하여, 아두이노로 음악관련 프로젝트를 구성할 때 편리하게 사용 될 수 있도록 구성되어져 있습니다. 키보드 키트는 박스안에 세트를 성하는 모든 부품들이 포함되어 있어 개별로 구매하는 번거로움이 없습니다. 아두이노 미디 키보드는 메이커페어 서울과 스마트 클라우드쇼, 크리에이터 플레닛과 같은 행사에서 이미 많은 분들에게 소개되고 검증된 키트 입니다.



제품은 61키와 25키로 크게 두가지로 나누어지며 아래 내용은 Arduino MIDI Keyboard 25 의 구성품으로 설명 되었습니다. 각 제품의 사진을 누르시면 자세한 상세페이지로 이동합니다.

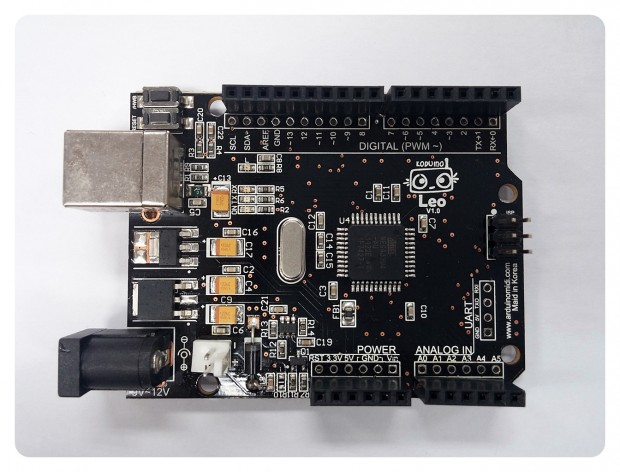

20131231_092440 키트의 두뇌가 되는 제품으로 Atmega32U4를 기반 마이크로 콘트롤러 보드 입니다. 아두이노 레오나르도와 소프트웨어적으로 100% 호환이 가능합니다.
20131231_092752 20131231_092721

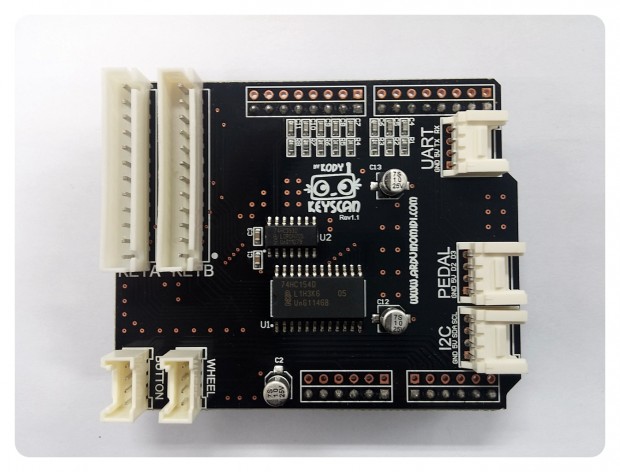

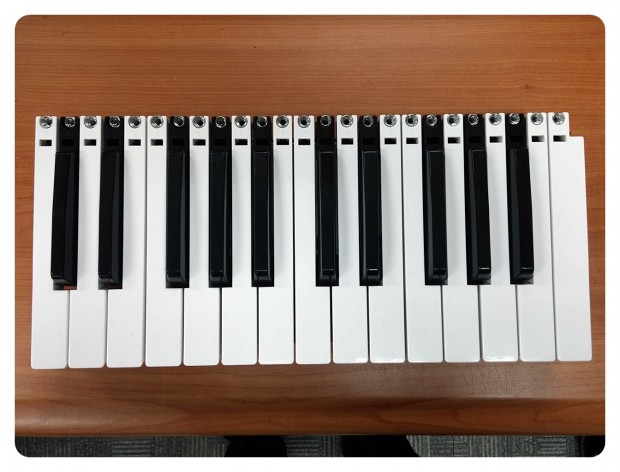

아두이노와 연결가능한  인터페이스인 키보드 쉴드와 25건반의 키보드 모듈제품입니다. KeyScan 보드는 25건반, 49건반, 61건반 키배드를 아두이노에 연결해 주는 쉴드 입니다. 아두이노에서 눌러진 건반의 위치와 건반의 세기를 감지하여,  다양하게 활용 가능 합니다.
20131231_092907

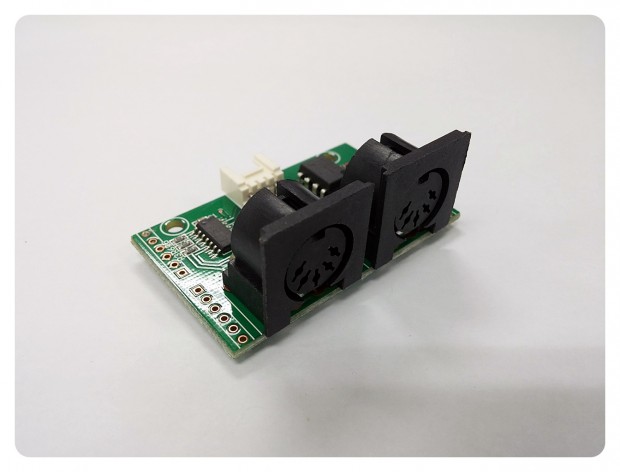

미디 신호의 입력과 출력( TTL 레벨의 신호)를 주고받을수 있는 장치 입니다
20131231_093036

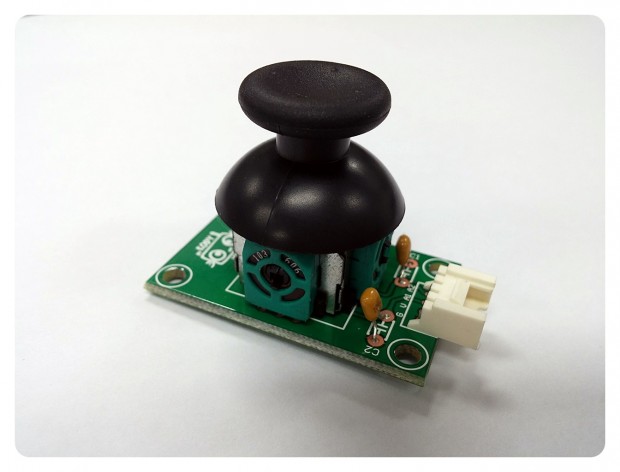

아나로그타입의 XY 가변저항을 갖는 모듈 입니다. 미디 피치밴드를 생성합니다. 4핀 커넥터를 탑재해,  케이블로 쉽게 연결 할 수 있습니다.
20131231_093152

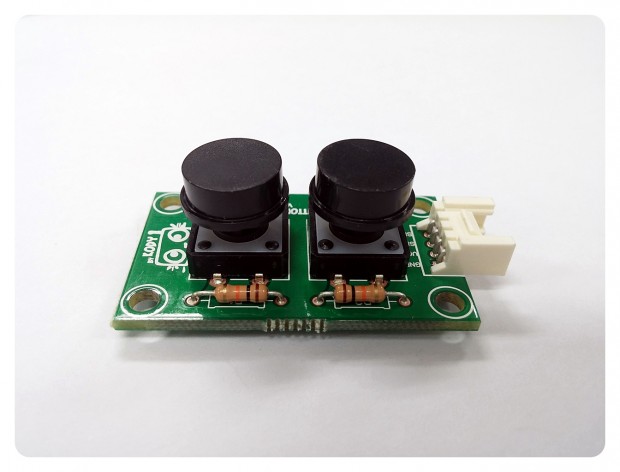

텍트 스위치 2개를 가지고 있는 디지털 스위치 보드 입니다. 미디  프로그램 체인지 또는 펑션 입력 합니다. 4핀 커넥터를 탑재해,  케이블로 쉽게 연결 할 수 있습니다.
20131231_093326

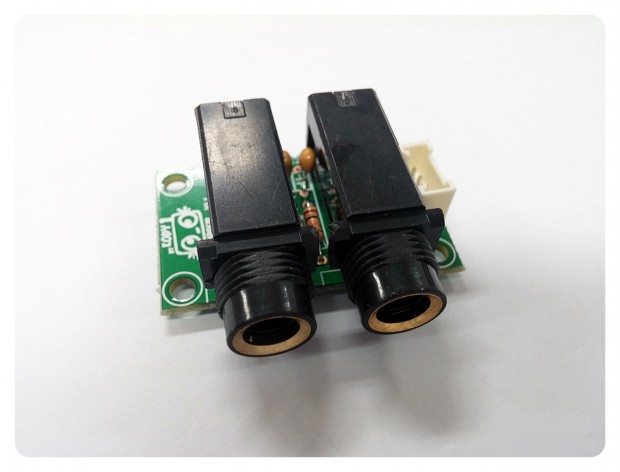

악기용 페달을 2개 연결할 수 있는 보드 입니다. 미디 서스테인을 생성합니다. 4핀 커넥터를 탑재해, 케이블로 쉽게 연결 할 수 있습니다.
20131231_093441
주요부품외 부품으로 상하판과 볼트와 너트, 서포트 입니다. 이 제품들은 세트로 따로 판매하지는 않으며 풀세트 구성품 입니다.

하드웨어 조립 가이드

25건반 조립 가이드_페이지

소프트웨어 설치 가이드

소프트웨어 가이드_페이지

각 가이드의 고화질은는 제품의 상세페이지 관련자료에서 확인 가능합니다.

Arduino MIDI Keyboard 코디랩
