[37호]400 Watt D Class Mono 오디오앰프 모듈 출시

케이벨 ㈜

광범위한 사용이 가능한

400 Watt  D Class Mono 오디오앰프 모듈 출시



케이벨 ㈜는 Analogue 제품 개발의 노하우를 기반으로 1995년 창업 이후 각종 Analogue 제품을 개발 및 생산 판매하여 왔다. 이번에 신제품으로 출시되는 “400W D Class Mono 오디오 앰프”는 소비자가 방송용 장비 개발과 응용제품 개발에서 쉽고 편리하게 응용하여 광범위하게 사용할 수 있도록 설계됐다
본 제품은 PBTL 구조로 설계되어 스피커 선택이 자유롭고, 또한 폭 넓은 전원 전압 사용으로 오디오 출력을 최소 30Watt에서 최대 400 Watt까지 조절하여 저 잡음으로 각종 기기에 응용하여 사용할 수 있다. 저 잡음 프리 앰프와 오디오 입력 Level 조절용 SVR이 보드 내에 실장되어 스마트 폰 헤드 셋 출력, 마이크 출력, 고급 CD 출력까지 오디오 입력으로 사용될 수 있는 Low Noise HiFi Audio Amplifier 제품이다.

제품 특징
· 증폭 Gain : 45dB.
· 오디오 입력 : 1mV ~ 3V
· 스피커 : 2 ~ 8ohms.
· 전원 전압 : DC 18V ~ DC 50V / 10A.
· 최대 출력 : 400W (DC 50V / 4ohms / 1khz /10% THD).
· 주파수 특성 : 20Hz ~ 20KHz (1dB).
· 제품 크기 (mm) : L 133 x W 83 x H 33

www.avmart.co.kr
TEL. 02-6443-4703

 400W PBTL Mono 오디오 앰프 ( 5630 Mono ) 제품 구매하러 가기

  제품 설명

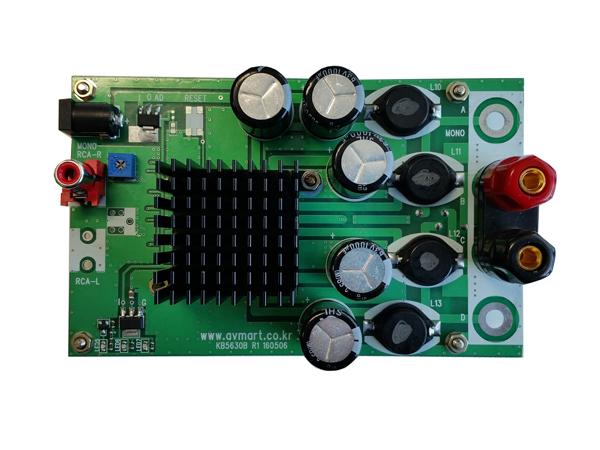

  1. 400W PBTL Mono 오디오 앰프 ( 5630 Mono ) 는 저 잡음 프리 앰프 와 SVR 이 보드내에
    일체형 실장 된 HiFi D Class 400W 출력의 오디오 앰프로 고급 음질 방송용에 적합하다.
  2. Pre-Amplifier 실장( 증폭 Gain 45 dB) 설계로 광 범위 응용 적용이 쉽고, 음량을 조절할
    수 있는 SVR 이 실장 되어 폭 넓게 음원 소스를 결합하여 사용할 수 있다.



제품 사양
  1. 전원 (전원 전압이 DC18 Volts 일 경우 최대 출력이 낮아져 40Watt 수준으로 동작 됨).
    *. 최소 DC18Volts/ 3A ~ 최대 DC50 Volts / 10A
  2. 스피커 :
    *. 임피턴스 : 2 ohms~8.0 ohms ( 4 ohms 사용을 권장 한다).
  3. Over load 보호 회로 가 Chip IC 내부에 실장 되어 보다 더 안전하게 사용 된다.
    (참고 : Impulse 충격 입력 또는 Over Load 에 따른 일시적 무동작 상태는 (Led 6 ,7 켜짐)
    전원을 끄고 다시 전원 입력하면 IC 기능이 회복되어 정상적으로 동작 된다).

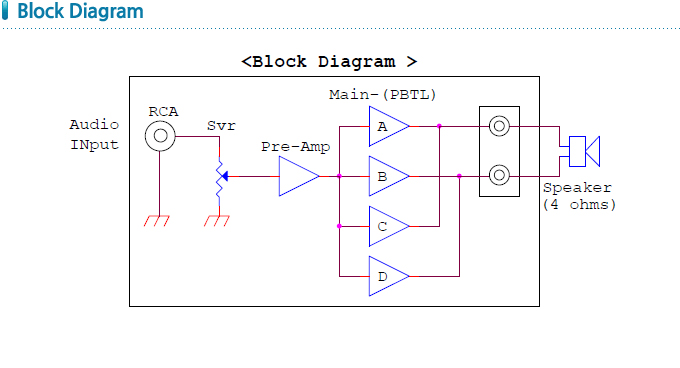

  4. 구성 ( Board Size : 133 * 83 * 33 mm, 전원 단자 의 내경이 플러스 임)

연락처
  • Home Page : www.avmart.co.kr
  • E – mail : kbell@k-bell.co.kr
  • 전화 : 02 – 6443 – 4703
  • F A X : 02 – 6443 – 4700
  • 주소 : 서울 금천구 가산동 345-90 한라시그마밸리 703호
