[39호]HX711 Load Cell Amplifier (NER-16059) 출시

38 pn 네로테크

네로테크

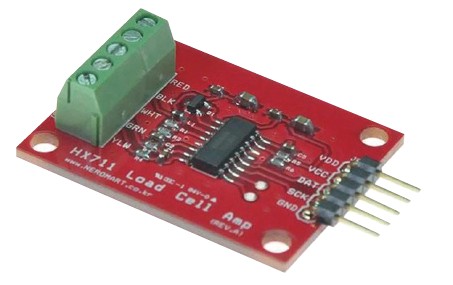

HX711 Load Cell Amplifier (NER-16059) 출시

MCU보드 및 각종 모듈 전문 제조 업체인 네로테크에서 HX711 칩셋 기반 로드셀 앰프 모듈 (HX711 Load Cell Amplifier)을 출시했다. 일반적으로 로드셀이라 함은 하중을 가하면 그 크기에 비례하여 전기적 출력이 발생되는 힘 변환기의 총칭으로, Strain Gage식 로드셀을 의미한다.

이 제품은 무게를 측정하는 로드셀을 읽을 수 있는 HX711 IC를 위한 로드셀 앰프 모듈이며, 마이크로 컨트롤러에 연결하면 로드셀의 저항 변화를 읽을 수 있다. 또한 약간의 보정을 통해 무게를 아주 정확한 수준으로 측정할 수도 있다. 통신을 위해 2선 인터페이스(Clock, Data)를 사용하며, 마이크로컨트롤러의 GPIO 핀에 연결, 작동 가능하다. 로드셀은 HX711에 연결하기 위해 4선식 휘스톤브릿지(Wheastone Bridge Configuration)를 사용한다.

무엇보다도 HX711은 인터넷 상에 전용 라이브러리가 많이 존재하기 때문에 활용이 편리하다는 장점이 있다고 업체는 설명했다.

제품 사양
· 동작 전원 : 2.7V ~ 5V
· 동작 전류 : < 1.5mA
· 10SPS 또는 80SPS Output Data Rate 선택 가능 (기본 10SPS, 80SPS 설정 시 노이즈 증가)

www.neromart.co.kr
TEL.02-6679-8533
