[43호]Xilinx Artix-7 FPGA 기반보드 HTL-103-7A35 출시



하이텍로직

Xilinx Artix-7 FPGA 기반보드 HTL-103-7A35 출시



하이텍로직에서 개발한 『HTL-103-7A35』는 ‘Xilinx’의 ‘Artix-7™ FPGA(Field Programmable Gate Array)’를 기반으로 제작 된 소형의 저전력 보드이다. 이 보드는 안정적인 전원설계, 클럭, 아날로그 기준 전원 출력 및 199개의 I/O를 2.54mm Pitch로 출력하여 사용자가 브레드보드 또는 결합형 보드 등에서 인터페이스가 용이하도록 설계하였으며, FPGA 기술을 처음 접하는 학생들이나 초보자에게 이상적이다.

무료로 제공되는 자일링스의 개발 소프트웨어인 Vivado를 사용하여 디지털 논리 회로 및 MicroBlaze 임베디드 소프트코어 프로세서 설계를 위한 강력한 플랫폼을 사용하여 다양한 분야에 활용될 수 있다.

『HTL-103-7A35』과 관련된 기술자료는 네이버 카페(http://cafe.naver.com/seogarae) 에서 제공되고 있으며, 초보자도 쉽게 접근할 수 있도록 이미지와 동영상을 중심으로 설명하고 있다. 현재는 『HTL-103-7A35』과 결합되는 마더 보드를 설계 중이며 주요 구성품은 OV5640, TFT-LCD, Mini SD-Card, Ethernet등이 있다.





Features

Naver Cafe에서 다양한 예제 및 자료제공
http://cafe.naver.com/seogarae

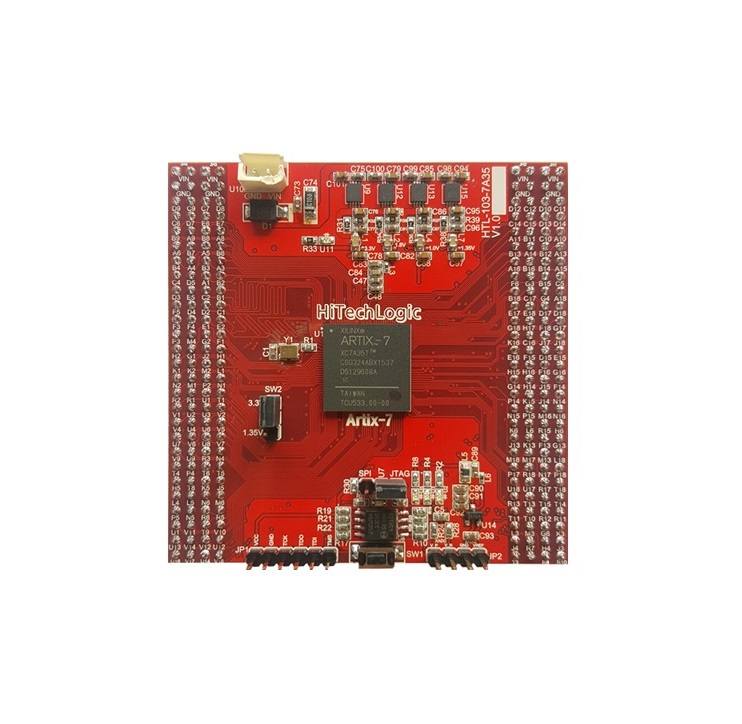

HTL-103-7A35 제품 구성

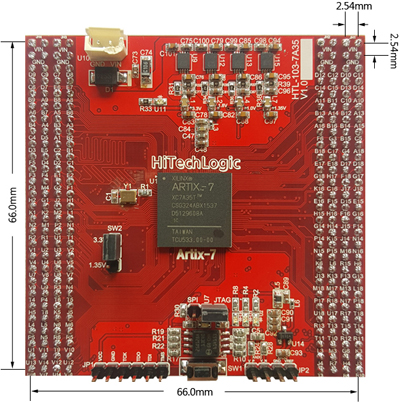

기구도면

치수: mil

치수: mm



만능기판 활용

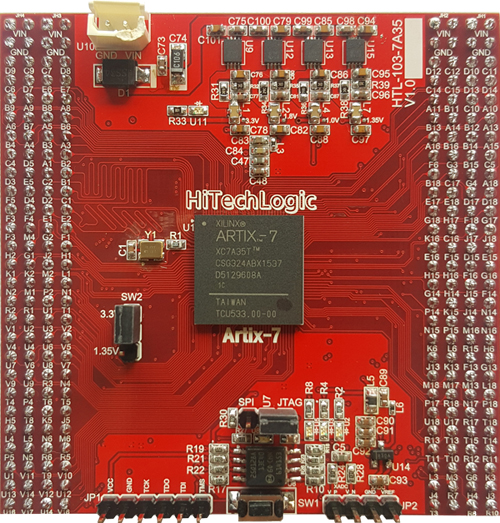

HTL-103-7A35 보드의 주요 명칭

① Power Input : Adapt(DC5V Input)
② Power & User LED
③ FPGA : XC7A35T-CSG324
④ Oscillator : 50MHz
⑤ Mode Select Jump Header
⑥ User LED : 3EA
⑦ Configuration Device : N25Q128(128Mbit)
⑧ JTAG Connector
⑨ Reconfiguration From The Platform Flash
⑩ Analog Signal Port
⑪ Expansion Connector : 4 × 27
⑫ Expansion Connector : 4 × 27



Top
