50W급 BLDC 모터 드라이버 NT-BL3V

안녕하세요. 이번에 소개해드릴 제품은 아주 간단한 BLDC 모터 드라이버입니다. 1채널이구요. 50W급의 소형 BLDC모터를 구동할 수 있는 제품입니다.

001

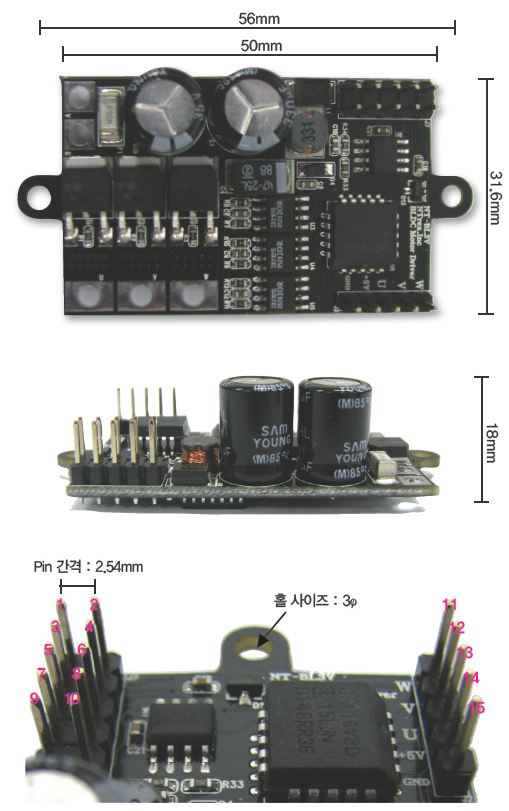

보시다시피 아주 작은 크기를 가지고 있지요.

002

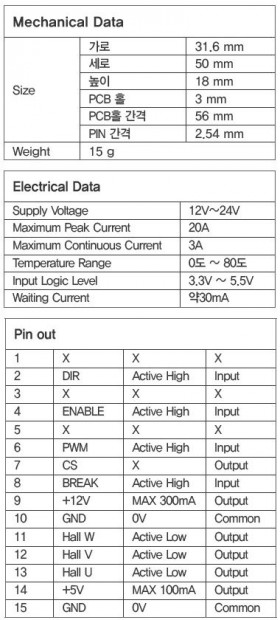

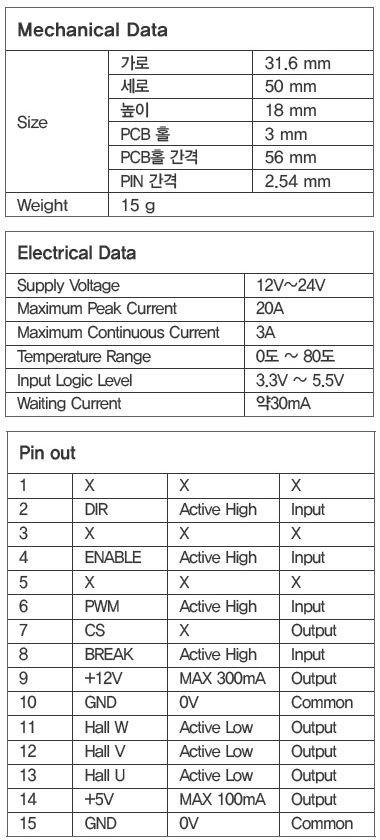

이 제품의 특징은 연속전류 3A의 최대치를 가지며, 아주 간단히 DC모터를 구동하듯이 PWM과 방향신호만 주면 BLDC모터를 구동시킬 수 있는 제품입니다. 그냥 DC모터 처럼 말이죠^^

003



원체 간단해서 따로 설명을 드릴 필요가 없을 정도입니다. DC모터의 크기와 용량, 수명때문에 BLDC모터로 교체하실 분들중에 DC모터터럼 간단히 사용하실 분들에게 권해드립니다.

Comments
10 Responses to “50W급 BLDC 모터 드라이버 NT-BL3V”
  1. 임철수 says:

    질문있습니다, 제가 50w급 bldc를 구입하려고 하는데…
    그 모터는 u,v,w, Hu, Hv, Hw, gnd, 12v오 되어 있습니다.
    이 경우는 위의 14번핀의 5v가 아니고 9번핀으로 연결하면 되는것이지요?

    • NTRexLAB says:

      지금 말씀하신 12V가 홀센서 전원이 맞나요? 모터가 12V 구동이라는 것 아닌가요?

      말씀하신 9번이나 14번 핀은 홀센서에 전원을 공급하는 단자가 맞습니다.
      만약 정말 홀센서가 12V 구동이라면 9번으로 연결하시면 됩니다만,
      이 부분은 다시 한번 확인하시기 바랍니다. 대부분 5V라서 그렇습니다.

      • 임철수 says:

        감사합니다, 위의 컨트롤러와 세우산전 BG60-N024050을 샀는데
        모터라인이 8핀자리인데 홀센서 전원이 12v라고 되어 있더라구요!

        그리고 위의 cs가 무엇인가요? 저는 프로그래머라서 이런것을 거의 몰라서요..

        • NTRexLAB says:

          Current Sensing입니다. 판매페이지상에서 설명이 좀 부족했네요.
          게다가 본 글에서는 홀센서도 input인데 output으로 되어있네요.ㅠㅠ.
          판매페이지의 내용이 더 정확합니다.
          그리고, 전류센싱은 모터에 흐르는 전류를 사용자가 사용할 수 있도록 해서
          간단히는 전류 제한치를 설정해서 사용할 수 있도록 하는 단자입니다.
          안전한 스팩내에서 움직이신다면
          꼭 사용하지 않으셔도 됩니다.

  2. 임철수 says:

    로봇산업을 위하여 수고하십니다, 옛날에는 컨트롤러가 수십만원에서 백만원도 넘었을텐데..
    이렇게 싸고 작은 것을 만들신 수고에 감사드립니다.

  3. 권순원 says:

    해당 보드로 BLDC모터를 돌려보려고 하는데요,
    해당 보드에서 돌릴 수 있는 BLDC모터 추천해주실수 있나요?
    디바이스 마트에서 파는 소형 모터면 더 좋겠습니다.(비싸지 않은걸로^^)

    그리고 제품 설명만 봐서는 모터의 UVW와 홀센서 연결 단자가 헷갈리는데요,
    데이터시트나 추가 자료 받아볼수 있을까요?

  4. 한반석 says:

    이거 혹시 HB2025-4200 브러시리스 모터랑 호환 되나요??
    http://www.devicemart.co.kr/goods/view.php?seq=6739

    • NTRexLAB says:

      저희가 모터별로 다 테스트를 하기는 어렵다는 것을 알아주셨으면합니다.
      일단 말씀하신 모터 모델은 일반적인 RC용 모터로 BLDC sensorless모터인듯합니다.
      저희 NT-BL3V는 sensor 타입의 BLDC모터를 구동하는 드라이버로 말씀하신 모터를 구동할 수 없을 듯 합니다.
