아크릴 레이저 절단 가공 활용 / BOX 만들기

디바이스마트 레이저 가공 커스텀 서비스를 활용하여 아크릴 박스를 만들어 보겠습니다.

boxmaker 디바이스마트 아크릴 레이저 절단 가공 서비스 - 0



정리에 필요한 물품중 물건을 담아두는 박스는 없어서는 안될 발명품 입니다. 종류도 많고 DIY를 직접 하여 원하는 공간에 사용을 많이 하는데요. 포멕스나 하드보드 종이를 이용하여 한번쯤은 만들어 보셨을 것 입니다. 박스의 형태와 크기에 따라 여러가지 분야에 활용되는데요. 이번에는 디바이스마트 에서 레이저 절단 서비스를 활용하여 아크릴 박스를 만들어 보도록 하겠습니다. 아크릴 절단 역시 레이저 컷팅 가공으로 CAD dwg 또는 일러스트 ai 파일을 필요로 합니다.
아크릴 가공은 비철금속과 틀려 절곡이 불가합니다. 여러 조각을 결합 또는 아크릴 접착제로 붙여서 사용하는 방법 외에는 열을 가하여 휘는 정도인데요. 좀처럼 숙련자가 아니라면 추천 드리고 싶지 않습니다. 박스를 만드는 방법에는 다양한 방법이 있습니다. 그 중 결합 아크릴 박스를 도면을 그리지 않아도 수치만 입력하면 PDF 파일을 받을 수 있는 인터넷 무료 서비스 박스메이커(BoxMaker)가 있습니다. 이번 포스팅에 박스메이커를 활용한 아크릴 박스 가공을 소개하겠습니다.


boxmaker 디바이스마트 아크릴 레이저 절단 가공 서비스 - 1

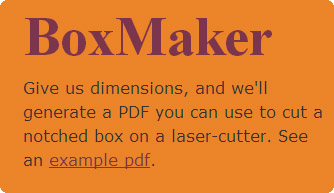

BoxMaker 를 포함하여 다양한 프로그램에 프러그인 설치로 박스 형태 또는 더 복잡한 결합 구조를 해결하는 프리웨어도 많이 있습니다.  그 중 잉크스케이프(Inkscape)는 adobe 일러스트 프로그램과 거의 흡사한 성능을 발휘하는 프리웨어로 사용자가 많고 여러가지 플러그인을 설치하여 사용자 튜닝이 가능합니다. 우선 간단히 박스메이커(BoxMaker)를 활용하여 만들어 보도록 하겠습니다.

boxmaker 디바이스마트 아크릴 레이저 절단 가공 서비스 - 2

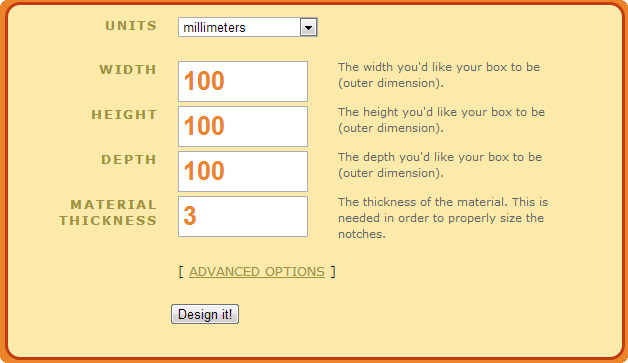

박스메이커(BoxMaker) 접속 화면에 바로 설정창이 나옵니다. 외부 치수를 기준으로 작성하면 되며, 폭/높이/깊이/재료의 두께를 입력합니다. 고급옵션은 노치길이 와 손실부분 설정이 있는데요 아크릴의 경우 별도 설정 없이 작업 하셔도 됩니다.  노치의 길이는 각 결합 부분의 길이인데요 일반적으로는 안만져도 자동 계산되어 만들어 집니다. 수치 입력이 잘못되면 일부 결합 위치가 없거나 이상한 모양이 될 수 있습니다. 수치 설정을 한 후 Desing it! 을 누르면 설정 그대로의 PDF 파일을 다운로드 받아 보실 수 있습니다.


boxmaker 디바이스마트 아크릴 레이저 절단 가공 서비스 - 3

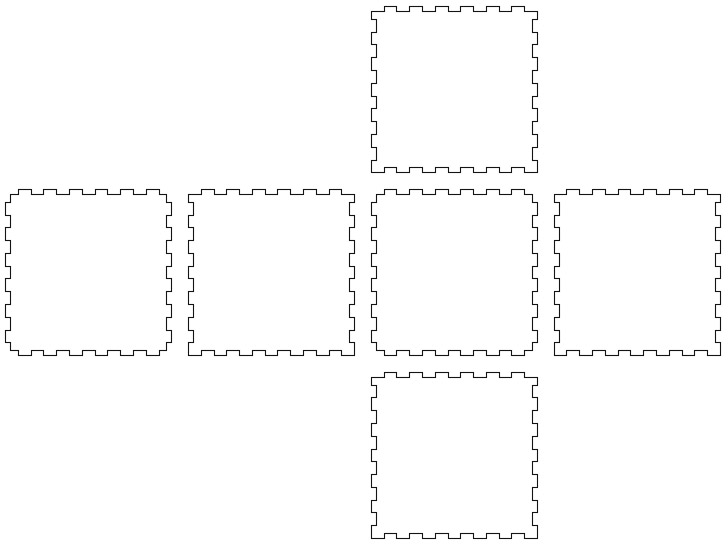

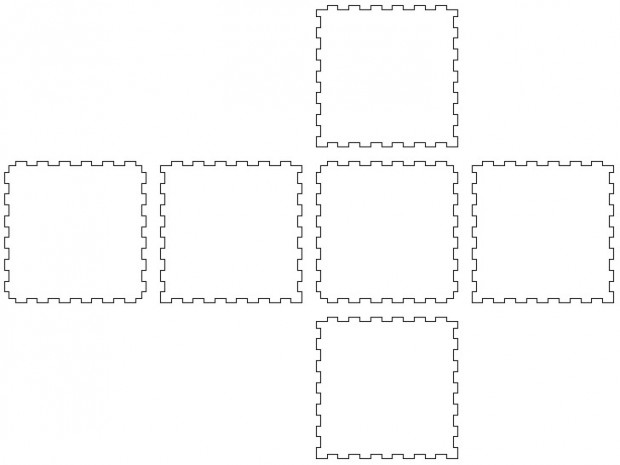

다운로드 받은 파일을 열어보면 이와 같은 형태로 나열되어 있습니다. 우선 이대로는 작업이 불가하며 수정이 안되어 CAD DWG로 변환하여 사용하겠습니다. 역시 웹에 무료 변환 페이지가 여러곳 손쉽게 찾아볼 수 있습니다.  그 중 cometdocs 은 DWG 외에 다양한 변환이 가능하여 앞으로 편리하게 사용될것 같습니다. 처음 가입 없이는 무료 변환을 몇회 진행되며 그 이후는 간단한 가입으로 계속 사용이 가능합니다. 문제는 이러한 무료 페이지는 시간이 지나면 유료화로 변하는 단점이 있습니다.


cometdocs PDF DWG 변환 디바이스마트 아크릴 레이저 절단 가공 서비스 -1

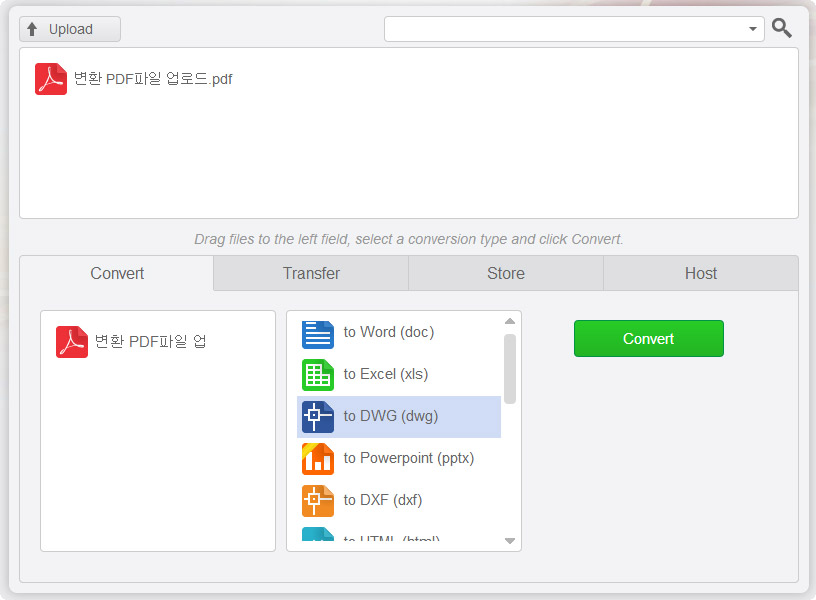

cometdocs PDF DWG 변환 디바이스마트 아크릴 레이저 절단 가공 서비스 -2

변환 과정 입니다. 상단 업로드(Upload)를 눌러 1개의 PDF를 업로드 한 후 하단 TAP Convert 으로 드래그 하면 중앙에 변환 하고 하는 파일을 선택하여 녹색Convert를 누르면 메일로 다운로드 링크가 발송됩니다. 별도 과정 없이 링크에서 다운로드 받으면 변환된 파일을 받아볼 수 있는 유용한 홈페이지 입니다.


cometdocs PDF DWG 변환 디바이스마트 아크릴 레이저 절단 가공 서비스 -3

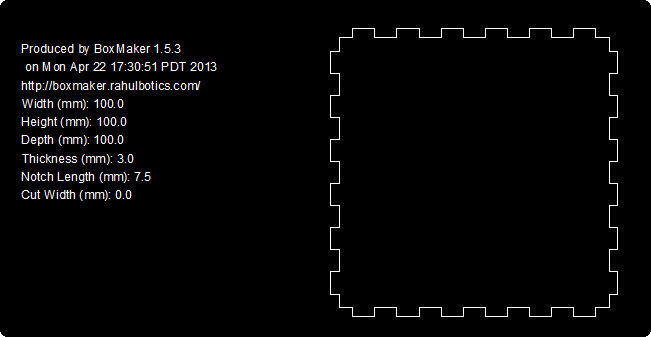

처음의 박스메이커(BoxMaker)에서 추출한 박스 화면에는 설정 내용이 기록되어 후에 작업하기 편리합니다.

boxmaker 디바이스마트 아크릴 레이저 절단 가공 서비스 - 7

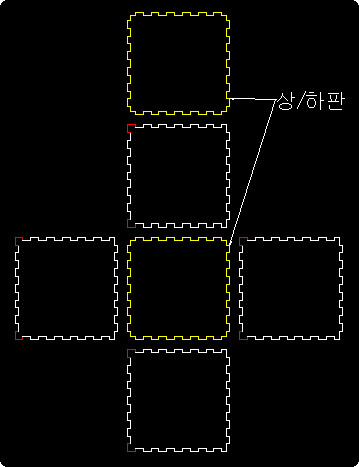

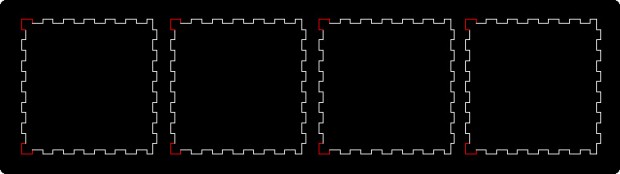

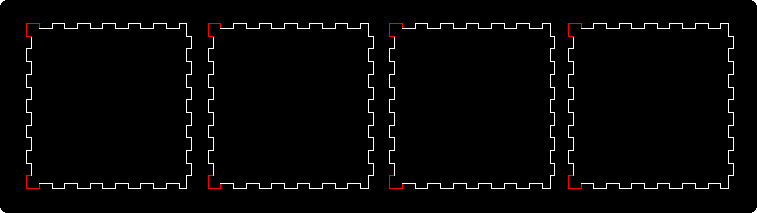

도면을 우선 이해하셔야 다른 작업이 가능한데요.  노랑색으로 표시한 부분은 위/아래 패널입니다. 그리고 흰색 4장의 패널은 같은 패턴으로 조립되어 4면의 벽이 되는 구조 입니다.

boxmaker 디바이스마트 아크릴 레이저 절단 가공 서비스 - 8

이와 같이 한쪽 방향으로 조립되어 위/아래 상/하판 이 끼워지면 4면이 막힌 박스형태가 됩니다.

boxmaker 디바이스마트 아크릴 레이저 절단 가공 서비스 - 9

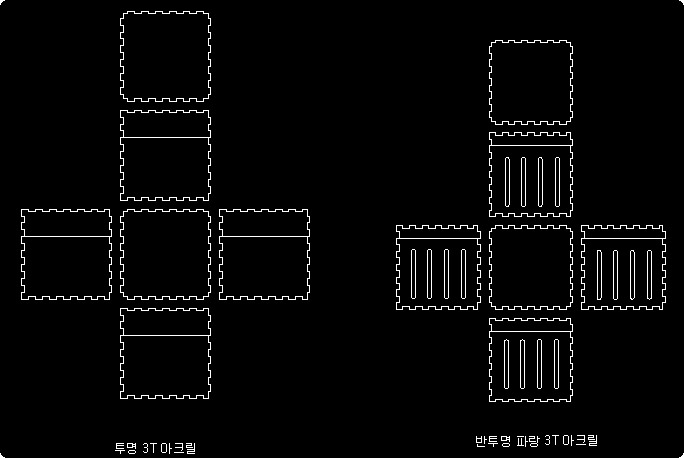

원하는 디자인을 하시고 도면을 디바이스마트 커스텀서비스 custom@ntrex.co.kr 메일 또는 견적 요청페이지를 통하여 발송 하시면 견적을 받아보실 수 있습니다.  발주 진행 후 약 2-3일 소요되오니 참고하시기 바랍니다.


boxmaker 디바이스마트 아크릴 레이저 절단 가공 서비스 - 가공품 1

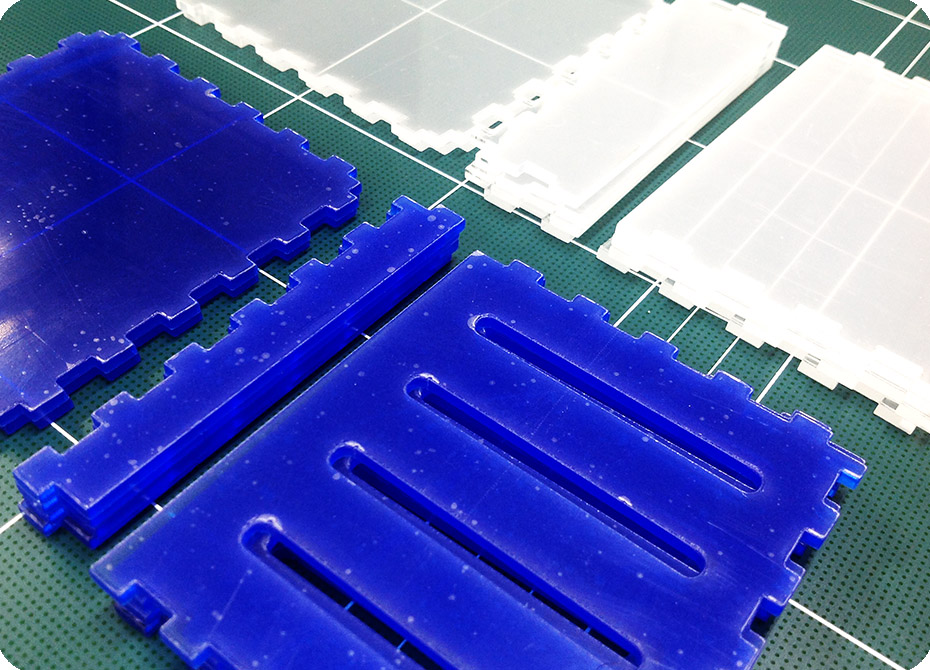

절단 아크릴 배송 / 확인. 앞/뒤로 아크릴 보호 필름이 붙어 있습니다.

boxmaker 디바이스마트 아크릴 레이저 절단 가공 서비스 - 가공품 2

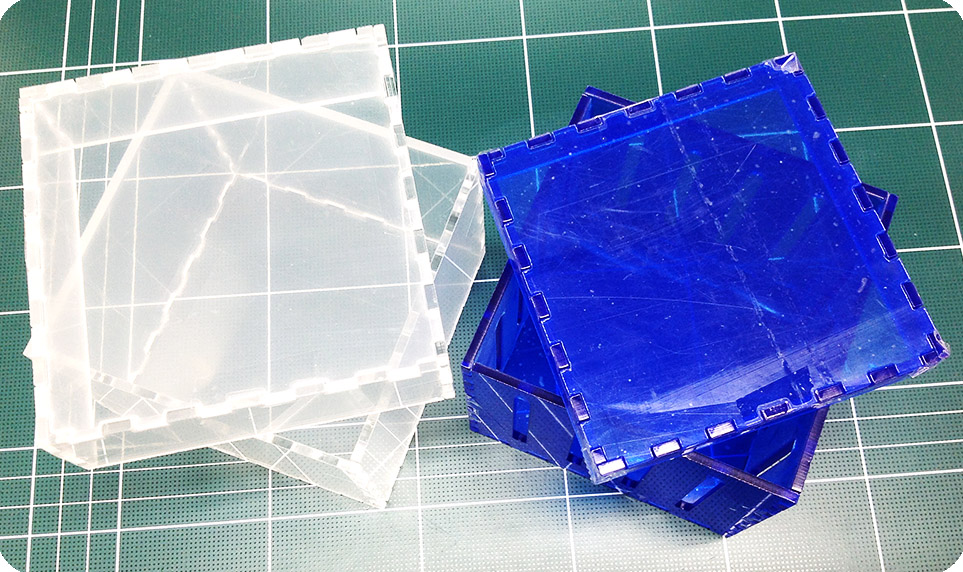

테이프를 사용하여 가조립 상태. 접착제를 사용하기 전에 가조립을 단단히 고정합니다.

boxmaker 디바이스마트 아크릴 레이저 절단 가공 서비스 - 가공품 3

아크릴 접착제를 다룰땐 조심히!

boxmaker 디바이스마트 아크릴 레이저 절단 가공 서비스 - 가공품 4

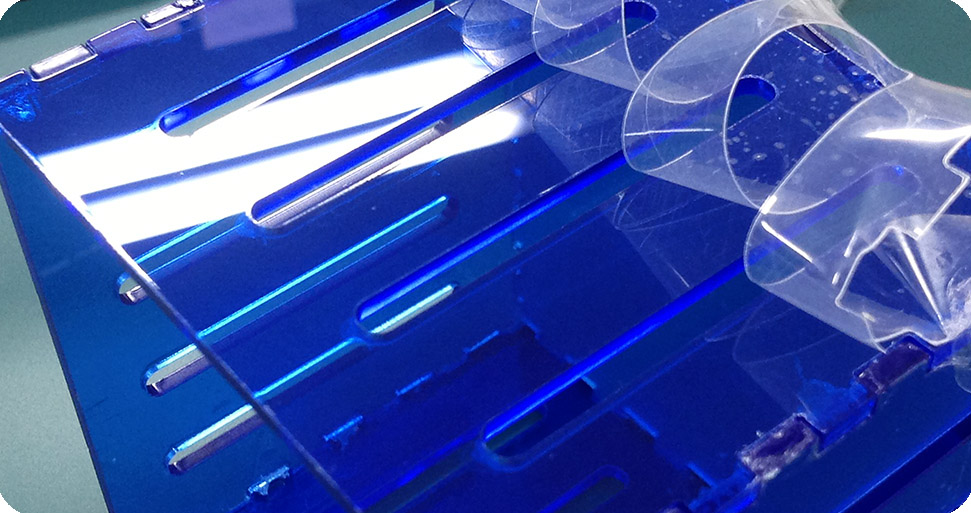

접착 이후 필름은 제거하면 깔끔한 아크릴 표면을 볼 수 있습니다.

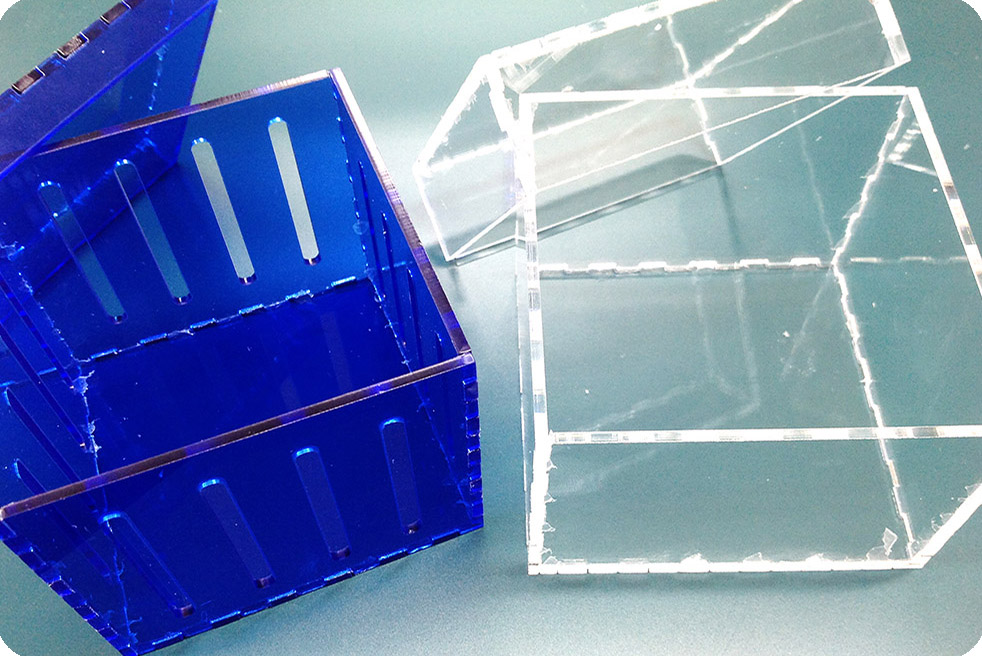

boxmaker 디바이스마트 아크릴 레이저 절단 가공 서비스 - 가공품 5



boxmaker 디바이스마트 아크릴 레이저 절단 가공 서비스 - 가공품 6

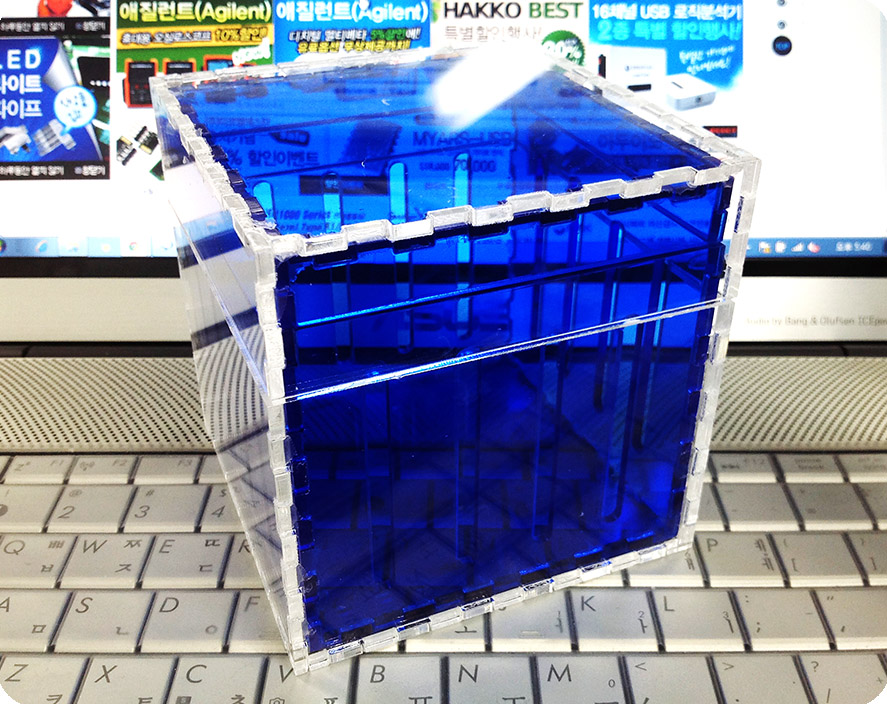

boxmaker 디바이스마트 아크릴 레이저 절단 가공 서비스 - 가공품 7

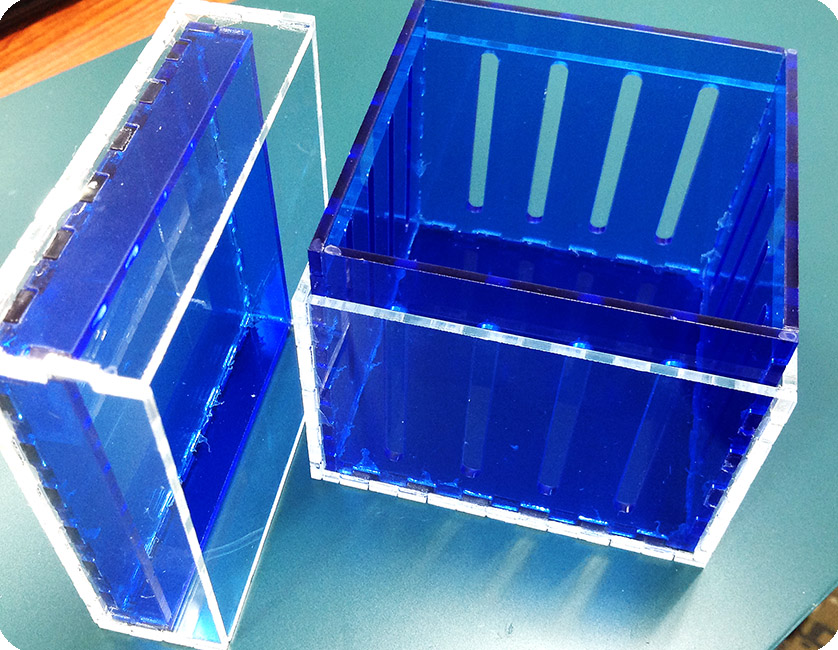

원하는 모양이 잘 만들어 졌습니다. 뚜껑이 있는 케이스로 내부 색을 이용하여 보다 독특한 케이스를 만들 수 있습니다. 박스 형태의 구조를 변경하여 다양한 모양 작업이 가능하여 비철금속 류가 필요 없는 부분이라면 사용하기 안성맞춤이 아닐까 생각됩니다.
