레이저 절단 절곡 샘플가공 서비스 Custom Service

devicemart

레이저 절단, 절곡 비철금속 가공 서비스 입니다.

판재/각재의 비철금속을 절단 또는 절곡하여 소량 샘플 또는 대량 양산까지 가공 가능합니다.

판재 가공은 사용자의 선택에 따라 많은 분야에 사용할 수 있는데요, 장점으로는 금형을 필요로 하는
사출/압출 의 대량생산 과정 없이 필요한 만큼 소량 제작이 가능하다는 점 입니다.
커스텀의 장점을 살려 간단히 도면을 제작하여 판재와 두께를 선택 하여 견적 요청을 주시면
빠른 시간안에 견적을 발송 드립니다. 제작하여 발송까지는 최소 4일정도 소요됩니다.

많이 의뢰가 들어오는 가공상품에는 모터마운트, 바디프레임, 커버케이스 가 있습니다.
또는 각 조립부를 제작하여 기능성 기계부품과 2~4족 로봇 바디, 주행로봇 바디도 연구소/교육기관에서 많이 진행됩니다.

비철금속 판재 종류는 많이 사용되는 판재와 두께를 보유고 있어 빠른 작업을 진행합니다.
그 외, 요청 판재가 없을 경우 상황에 따라 구하여 작업도 가능합니다. 하지만 수요가 없는 판재를 원판 구입하여 소량 가공은 어렵거나 단가에 영향이 있을 수 있습니다.

비철금속 판재가공에 많이 사용되는 재질
알미늄 AL5052      : 가볍고 단단하며 가공후 아노다이징 색상도금을 하면 고급스럽워 많이 사용됩니다.
철 SS400 SPC      : 가격이 가장 저렴한 판재로 표면처리 후 분채도장으로 마무리 됩니다.
특수강 S45C          : 보다 높은 강도로 두께를 높혀 고정되는 곳에 많이 사용됩니다.
서스 폴리싱 SUS304PU     : 폴리싱 되어 표면이 매끄럽고 반짝이는 서스를 말합니다.
서스 SUS430 니켈 미포함 : 니켈 미포함된 서스로 폴리싱 안된 서스로, 여러 분야에 많이 사용됩니다.
아연강판 EGI/GI 아연도강판도금 : 아연강판은 외부에 많이 사용되며, 녹에 강하고 가볍습니다.



레이저 절단으로는 판재 두께는 1T 이상을 추천 드리며, 최소 0.8T 이하는 작업이 어렵습니다.

후 가공으로는 판재 절곡 후, 너트작업의 팸너트 , 스탠도프 가 있으며 판재에 직접 탭가공,
접시머리 카운트싱크CC를 진행합니다.
표면 처리는 헤어라인, 센딩 을 많이 사용합니다.
도색은 비철금속 전부 분채도장이 가능하며, 알미늄의 경우 아노다이징 도금처리가 가능합니다.
도면 요청은 CAD 2007버젼 2D DWG 파일을 메일 custom@ntrex.co.kr 으로 발송 주시면 확인하여 각 파트별 견적을 드립니다.

디바이스마트 레이저 가공 샘플 커스텀 서비스

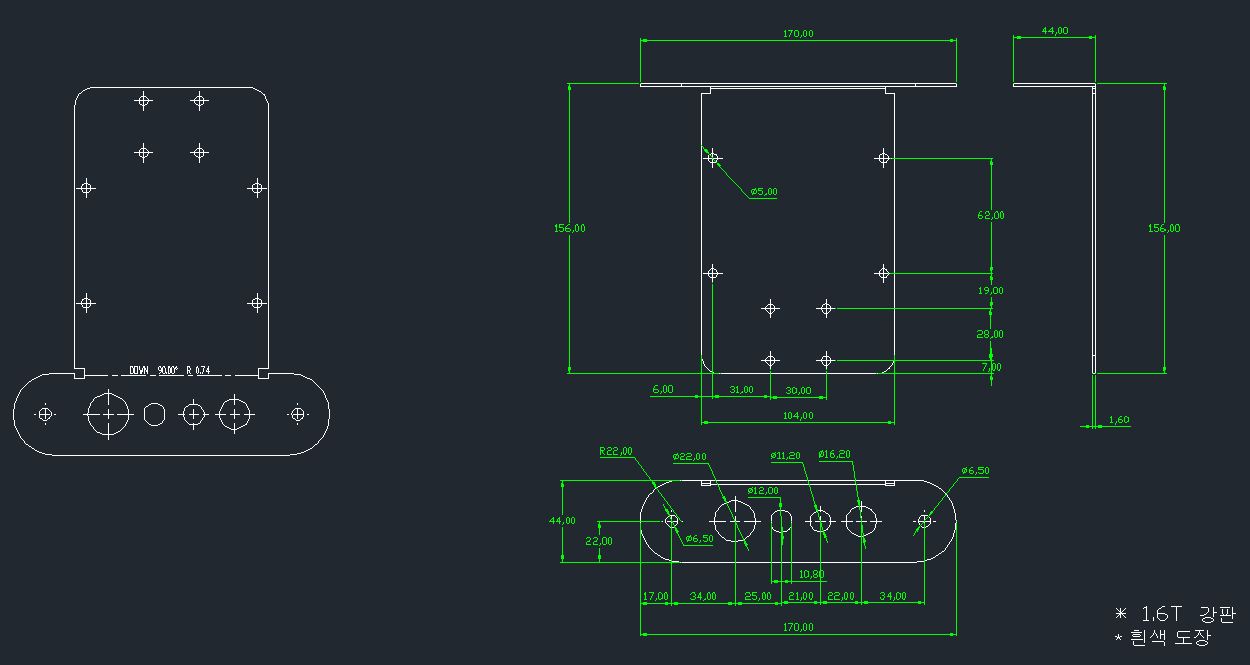

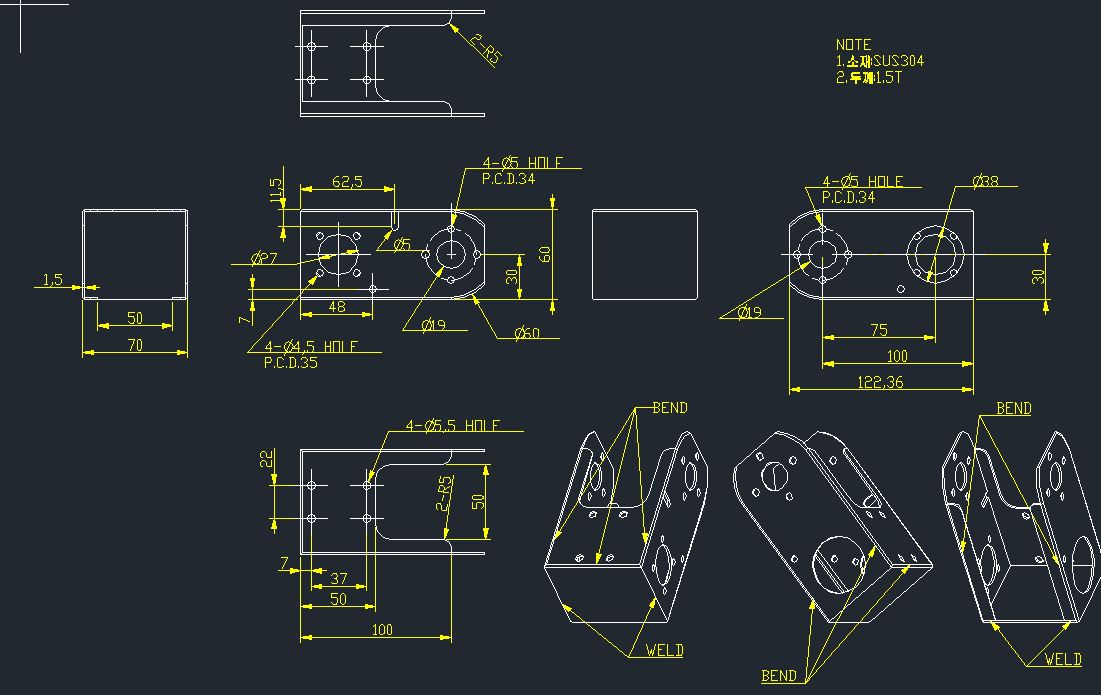

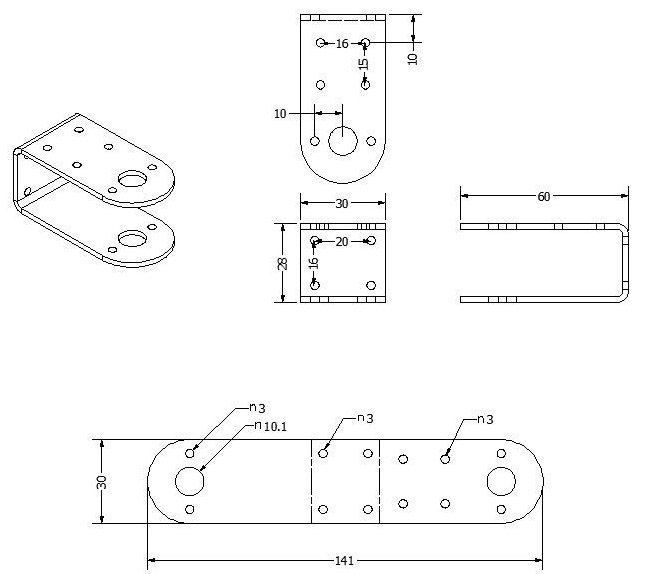

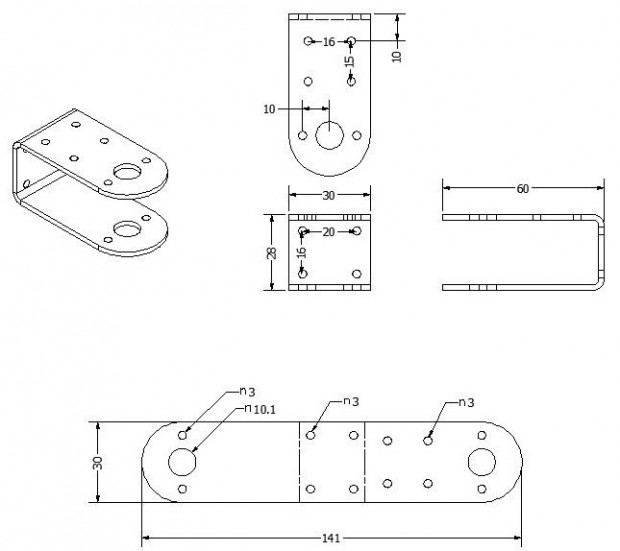

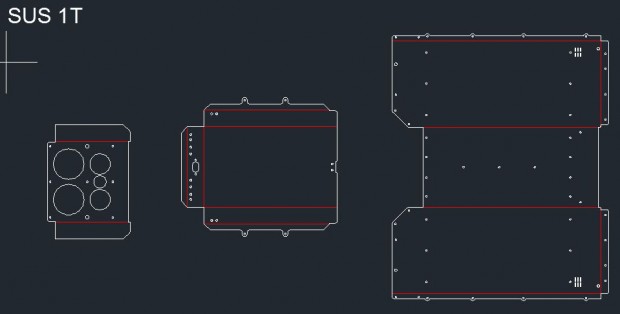

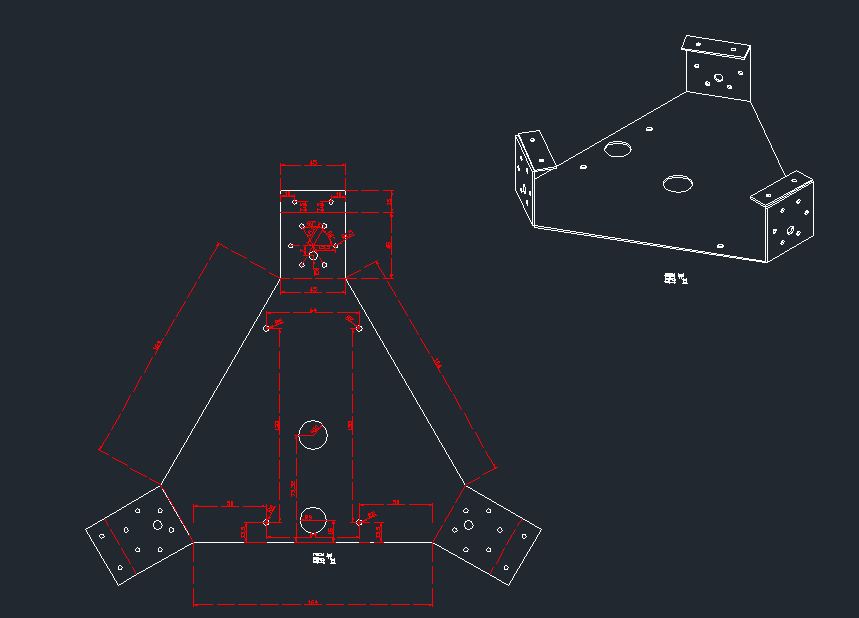

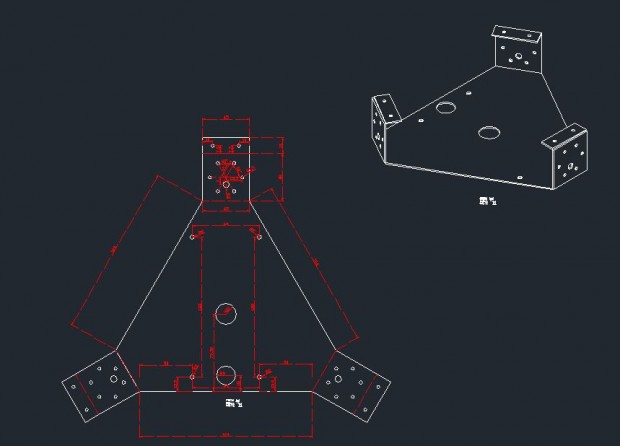

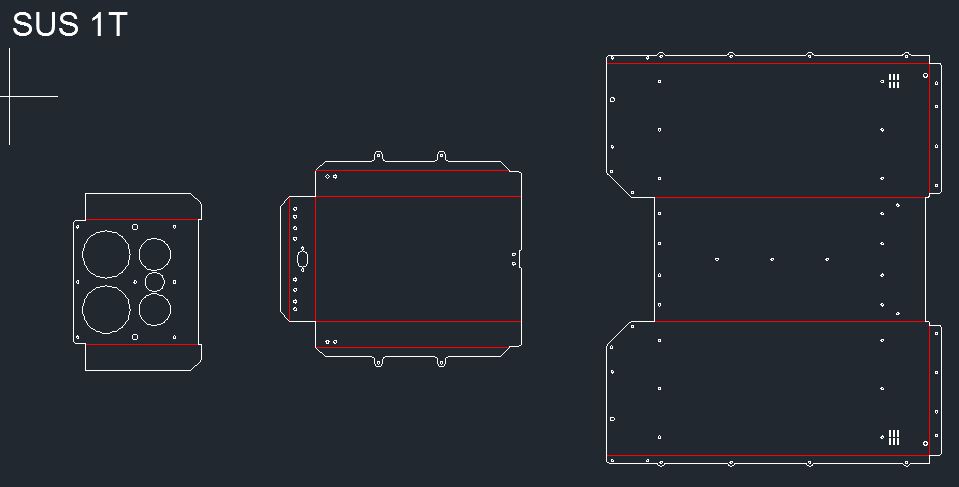

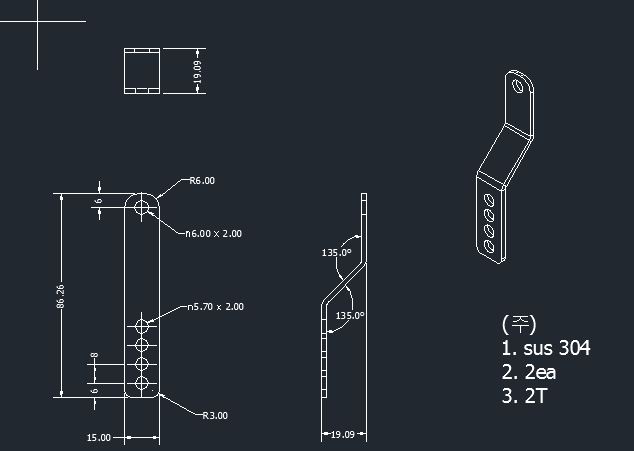

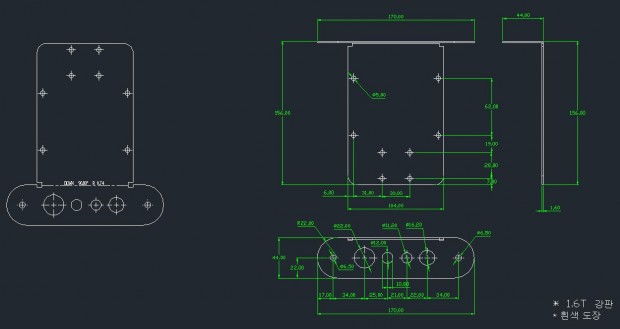

요청 도면 예제

견적 요청시 보내주시는 CAD도면은 절곡이 없다면 간단한 도면을 주시면 됩니다. 절곡이 복잡하게 있거나 3D툴 프로그램 사요하신다면 저장 방식을 2D의 알맞는 포멧으로 주시기 바랍니다. 견적과 작업시 혼란을 줄 수 있을 수 있습니다.



여러가지 도면을 보시려면 클릭 하세요. 이미지를 클릭하시면 원본크기 확인이 가능합니다.

디바이스마트 레이저 가공 샘플 커스텀 서비스 디바이스마트 레이저 가공 샘플 커스텀 서비스 디바이스마트 레이저 가공 샘플 커스텀 서비스 디바이스마트 레이저 가공 샘플 커스텀 서비스 디바이스마트 레이저 가공 샘플 커스텀 서비스



도면 확인 과정에서 이상점이 확인되면 발주 진행 전 최대한 수정되어 발주시 문제없도록 노력하고 있습니다.
요청 도면으로 진행시 여러 작업자는 도면에 의지하여 작업 하는 이유로 도면에는 여러가지 내용이 기록되면 좋습니다.
주석 처리가 필요한 곳은, 홀 가공 후의 탭/너트/CC 같은 위치에는 꼭 규격과 필요 내용을 적어주셔야 합니다.



디바이스마트 레이저 가공 샘플 커스텀 서비스

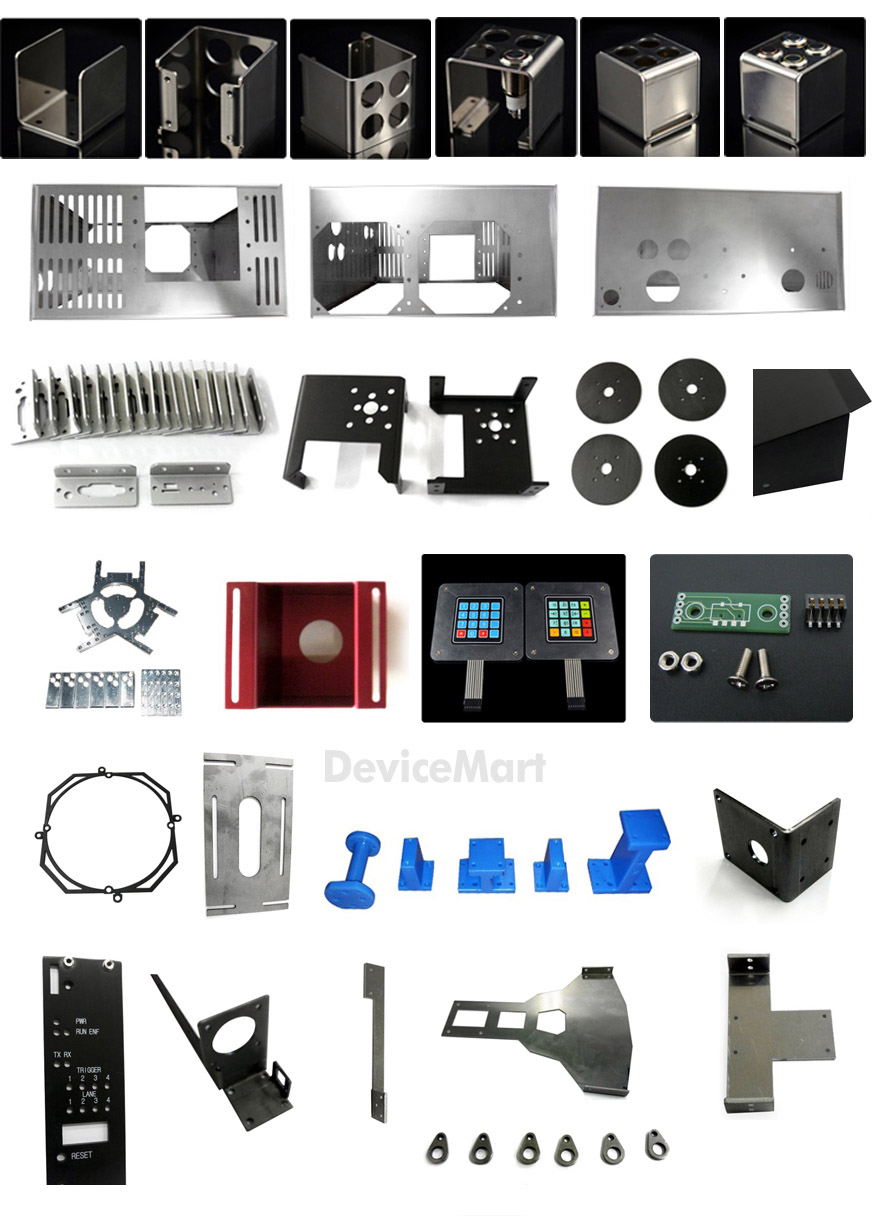

커스텀 가공 이미지 샘플





보다 편리한 서비스를 위해 여러 방법을 구상중에 고객분 중 스캐치업 프로그램을 많이 사용하시는 것 같아 활용 방법을 찾아보았습니다.
직관적인 3D 툴인 Google SketchUp 스캐치업을 사용하면 만들고 싶은 구상물을 쉽게 표현 할 수 있는데요.
스캐치업의 강력한 여러 기능중 간단한 기능만 으로도 원하시는 모형을 만들 수 있습니다.

판재 가공을 위한 스캐치업 모델을 만드시기 바랍니다.
도형을 그리고 밀기/끌기 를 이용하여 손쉽게 만드실 수 있습니다.
파츠별 완성이 된 후에는 도형을 선택후 그룹만들기로 묶어주시면 작업이 수월합니다.

Google SketchUp 기능 중에 카메라 뷰 형태를 바꾸면 손쉽게 확인이 가능한데요.
2D 도면을 뽑기위해 다양한 각도로 모형을 복사해서 나열 하시기 바랍니다.
카메라 메뉴 옵션중 / 투시(Perspective) 제거, 평행투영(parallel Projection) 으로 바꾸신 후 표준뷰 에서 형태를 고르시면 됩니다.

구조물 나열은 한쪽으로 해주시면 됩니다.  보다 자세한 수정은 CAD 에서 수정하면 손쉽습니다.

(내보내기 중 DWG 활성화는 PRO버젼(유료) 에서 가능하며, 최초 설치시 30일 무료 에서 사용이 가능합니다.)

. 요청 도면이 복잡한 것은 변환이 어렵습니다. 이점 양해 부탁드립니다.
