멤브레인(membrane) 메탈돔 키패드, 스위치

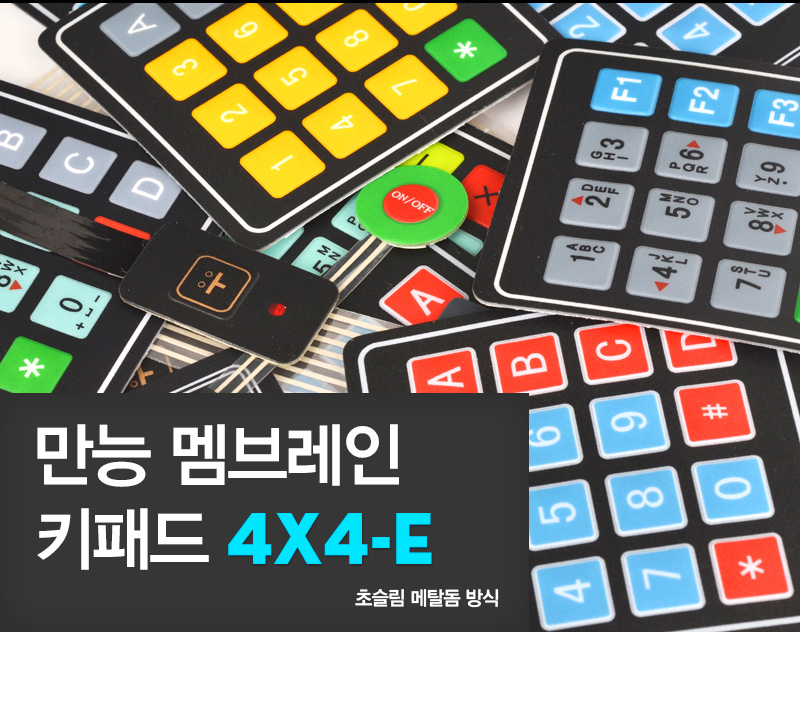

멤브레인-메탈돔-키패드_01



멤브레인(membrane) 스위치란?

  • 키 밑에 전기가 통하는 고무 패드가 깔려 있는 형태의 키보드. 멤브레인의 탄성력을 이용, 온/오프(On/Off)를 판별하는 것으로, 각 버튼 밑에 고무가 깔려 있어 이 고무가 바닥에 눌리면 전기가 통해 온(On)이 되고 키가 눌리지 않았을 땐 고무의 탄성으로 약간 떨어져 오프(Off)가 된다.
  • 약 0.005인치 정도로 가볍게 눌리는 압력에 의해 신호가 전송되는 뒷면이 전도성 있는 조금 휘어지는 한 장의 플라스틱 물질로 만들어진 키보드.

스위치 내부에는 메탈돔 이라는 얇고 볼록한 금속 막이 있어 스위치 접접 부분에 공간을 만들어 OFF 상태를 만드는 스위치 입니다. 얇은 금속 막의 탄성을 이용하여 외부에서 약하게 누르는 힘이 금속 막 위/아래 접점이 붙을때 ON이 되는 간단한 원리 이지만 이러한 기술로 얇고 간편한 멤브레인 스위치가 생겨났습니다.
스위치 신호를 보내는 얇은 플렛라인 케이블이 들어갈 수 있는 작은 홈만 있다면 손쉽게 연결이 가능하며 별도 가공없이 외부에 스위치 패드를 부착 할 수 있어 많은 분야에 사용되고 있습니다. 사용 목적에 알맞게 제작하기 위해서는 MOQ수량이 필요하지만 원하는 프린트 디자인을 소화할 수 있는 장점이 있으며 가격면 에서도 일반 키패드보다 좋은편 입니다. 이하 키패드 종류를 소개하도록 하겠습니다.

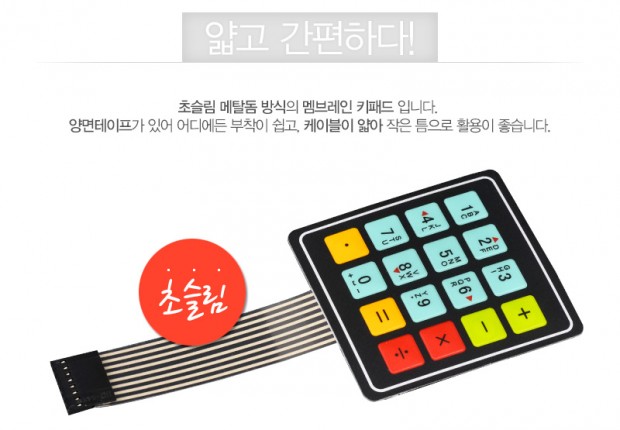

멤브레인-메탈돔-키패드_02



.

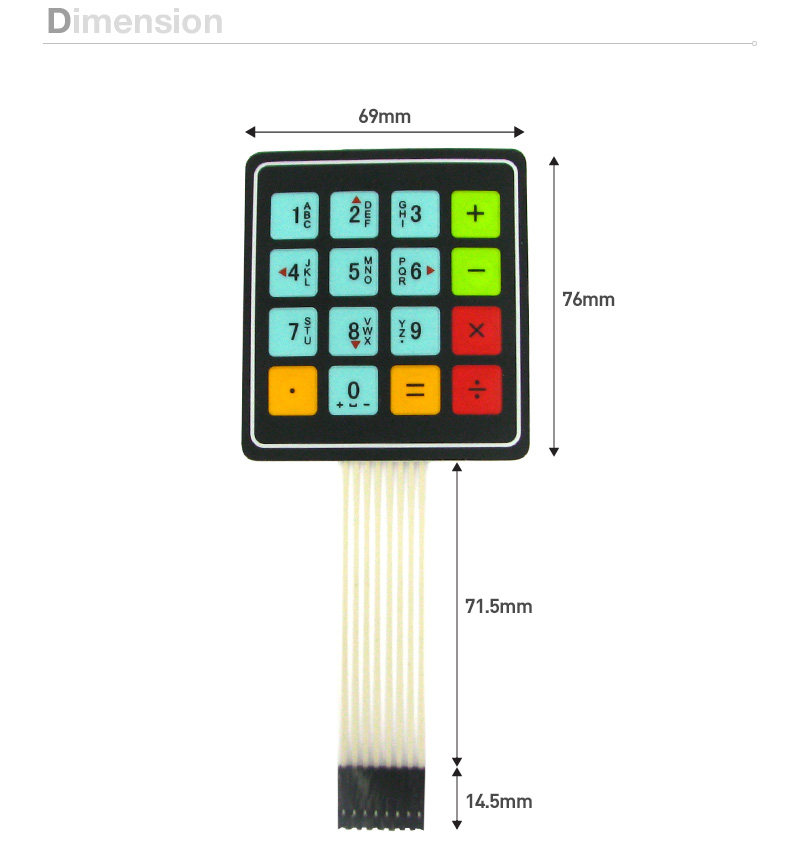

멤브레인-메탈돔-키패드_04



.

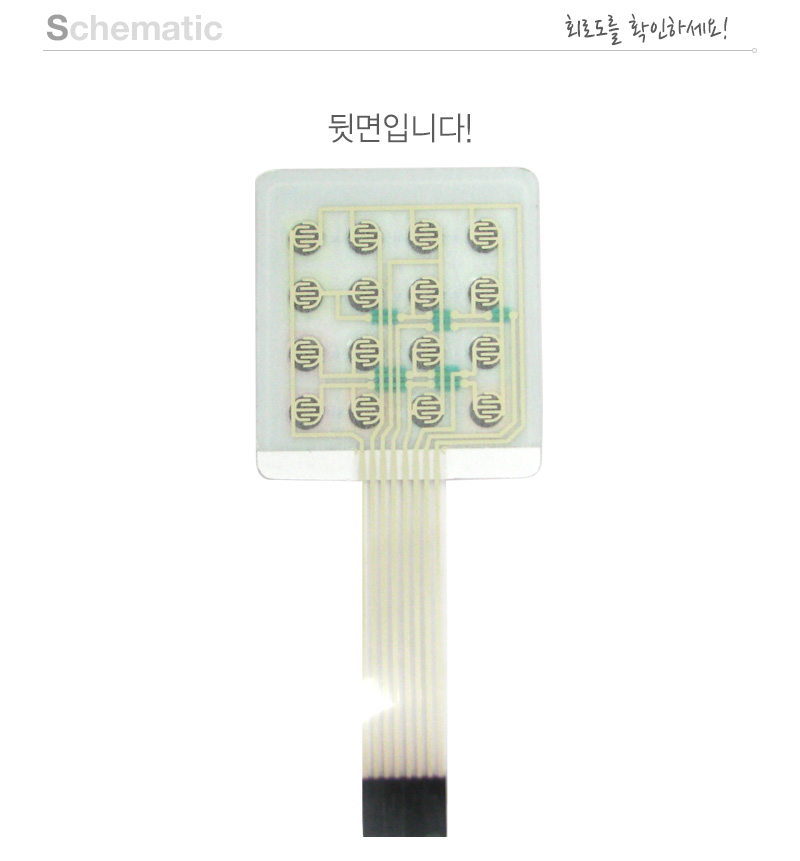

멤브레인-메탈돔-키패드_06



.

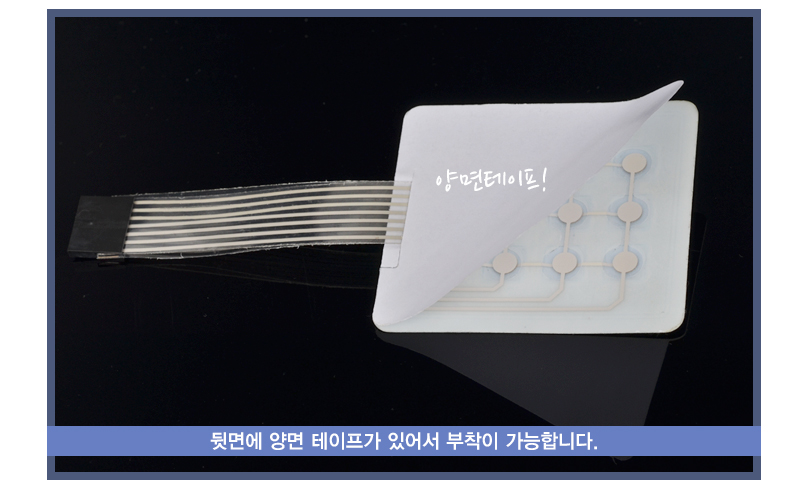

멤브레인-메탈돔-키패드_08


커스텀 서비스로 패널을 만들어 활용하기

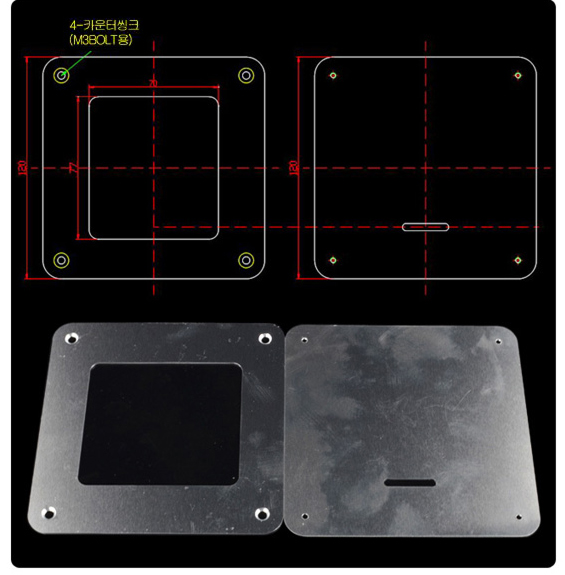

1. 레이저 가공을 위한 도면을 그려 상품 진행을 합니다. 상판/하판 제작하기.

멤브레인-키패드-활용_02

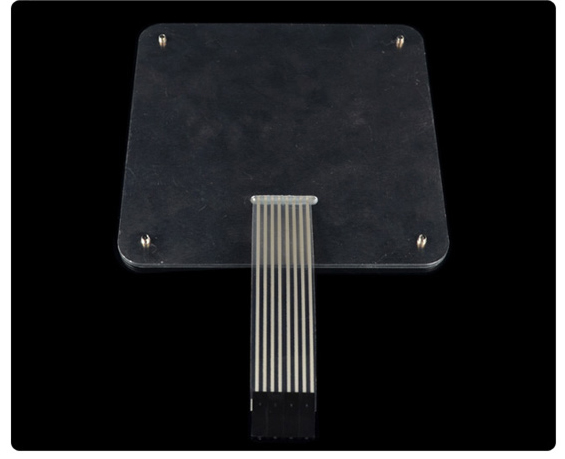

2. 뒷면에 케이블 홀가공을 하여 전선정리를 합니다.

멤브레인-키패드-활용_06

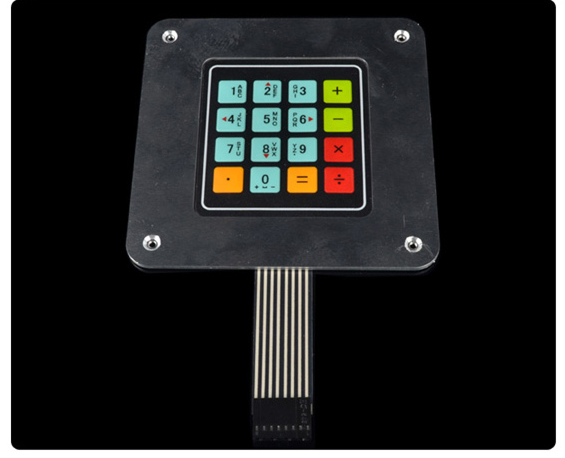

3. 앞판과 뒷판 그리고 장착을 위한 홀 가공은 접시머리 볼트와 패널 카운트싱크 처리로 마무리합니다.

멤브레인-키패드-활용_08

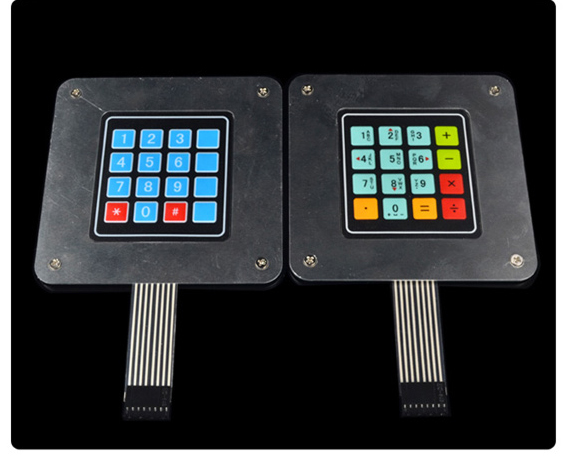

4. 패널 부착이 어려운 곳을 위한 베이스판을 만들어 보았습니다.

멤브레인-키패드-활용_10

   레이저 가공 소개 페이지 이동


멤브레인 키패드 타이틀

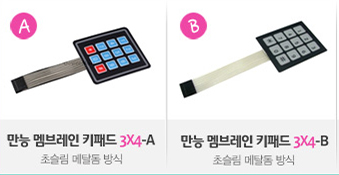

Membrane_list_01
                3X4-A                          3X4-B

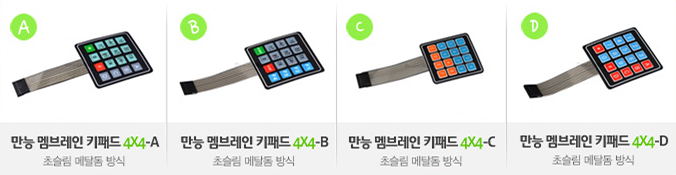

Membrane_list_04
           4X4-A                       4X4-B                           4X4-C                        4X4-D
Membrane_list_06
           4X4-E                        4X4-F                              4X4-G

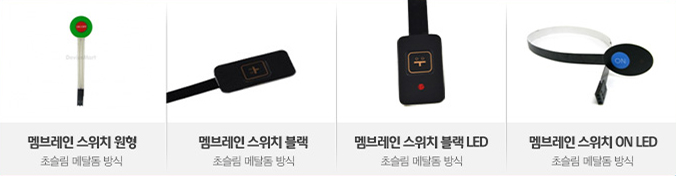

Membrane_list_09
           원형 스위치              스위치블랙             블랙LED                원형 ON LED

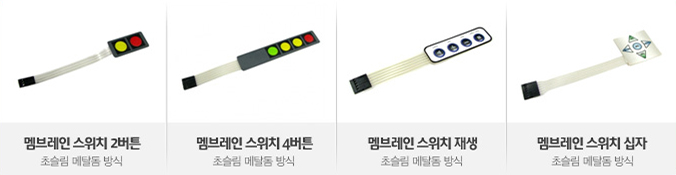

Membrane_list_11
       2버튼 스위치             4버튼 신호등             재생 스위치           십자 화살표
Membrane_list_13
배터리 충전기

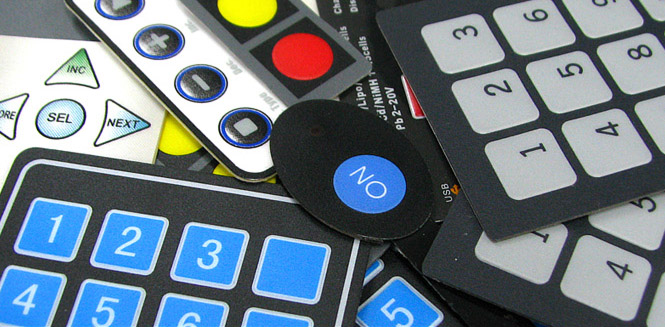

디바이스마트 멤브레인 메탈돔 키패드 스위치

다양한 멤브레인 스위치 활용 법을 공유하도록 하겠습니다.
