레이저가공(Laser) 절단 절곡 DIY(프로파일) 가공 활용 하기

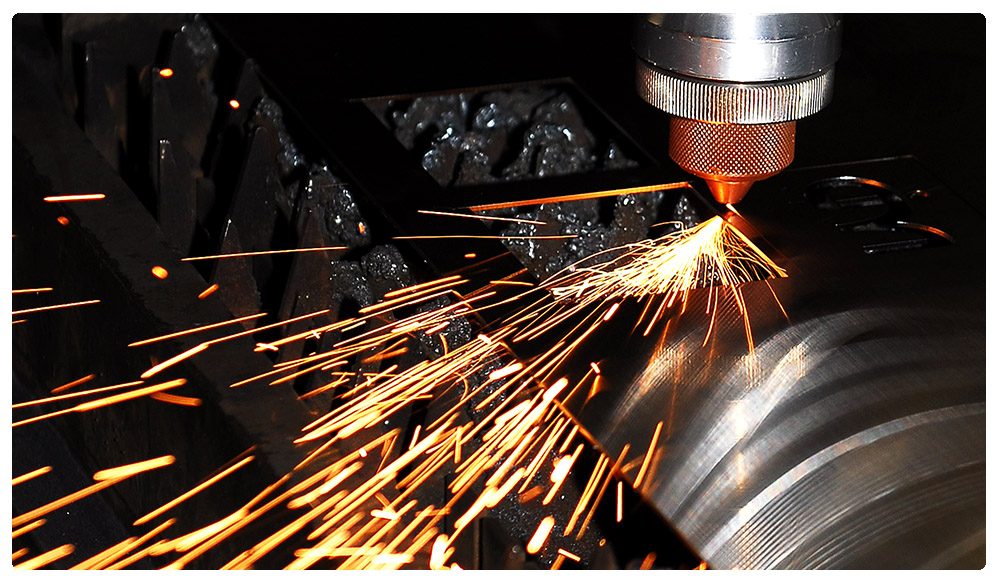

 디바이스마트 레이저가공

레이저 가공을 활용, 모서리 가이드 만들기

판재 가공에는 절단과 절곡을 기본으로 하여 가공품을 만드는 것이 기본입니다. 홀가공 하여 각 판재나 사물과 연결할 수 있도록 할 수 있으며, 탭이나 너트를 직접 판재에 적용(인서트)하여 고정이 가능합니다. 여러 두께의 판재를 용접과 후가공 처리로 샘플이 아닌 완성품을 만들수도 있습니다. 불편했던 일상에서도 필요한 상품을 가공하여 하나뿐인 편의 시설도 만들 수 있는 것. 활용을 잘 하면 보다 멋진 생활이 가능할 것입니다. 저희 디바이스마트에서는 커스텀 서비스중 판재가공 파트를 활용 하시면 샘플 가공은 물론 온라인 카드 결제도 가능하며 교육기관(대학교,연구소 등)은 필요한 서류 요청과 후불 구매가 가능하오니 많은 이용 바랍니다.


안전제일

안전 가이드?

기구물을 만들다 보면 성능기능에 중요시 되어 안전과는 거리가 생기기 마련인데요. 자재를 절단 조립 용접을 통하여 완성된 이후 또는 사용하면서의 안전하지 못한 부분을 커버를 만들어 적용하는 것을 추천해 드립니다. 안전과 디자인 을 함께 생각 하신다면 보다 좋은 상품화가 되지 않을까 합니다.

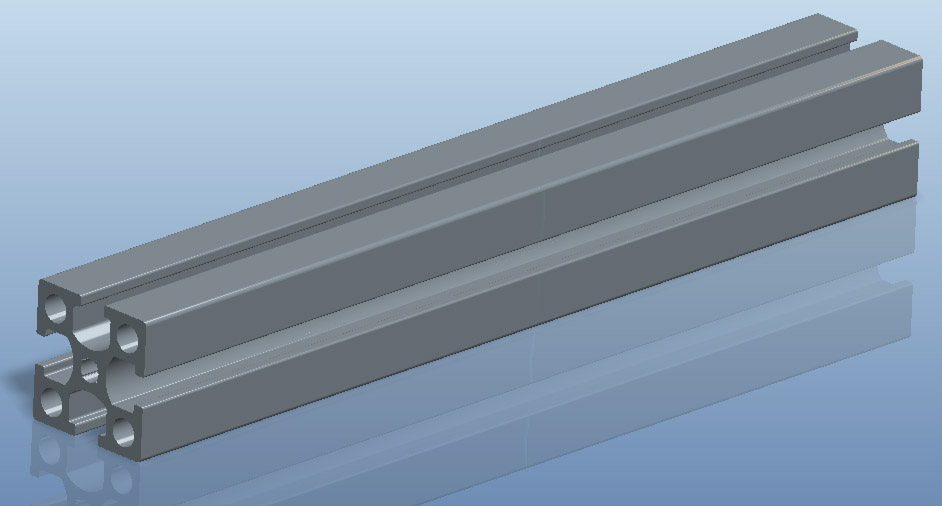

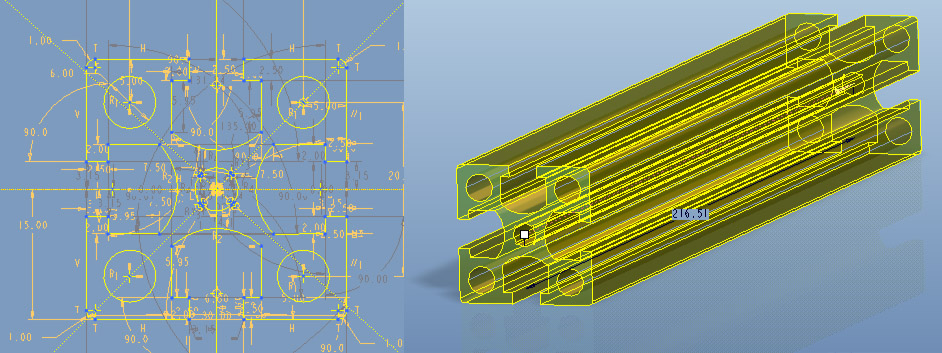

프로파일 외각 안전 가이드 07프로파일 외각 안전 가이드 08

프로파일 가이드

알루미늄 프로파일은 여러 분야에 사용되고 있는 DIY 전용 구조물 빔 입니다. 원하는 사이즈 절단과 각종 악세서리를 활용하여 구조물을 만들 수 있습니다. 다양한 사이즈와 모델로 테이블 선반은 물론 자동화 기계 라인에도 사용되는 프로파일은 가볍고 튼튼한 것이 특징입니다. 구조물을 만들기 전 정확한 치수를 위해 프로그램을 활용 하시면 보다 편리합니다. 유압절단기로 절단면이 깔끔하며 조립시 1mm 이상 오차가 발생하면 조립이 안되는 경우도 있습니다.

프로파일 연필꽃이 만들기 게시물 바로가기

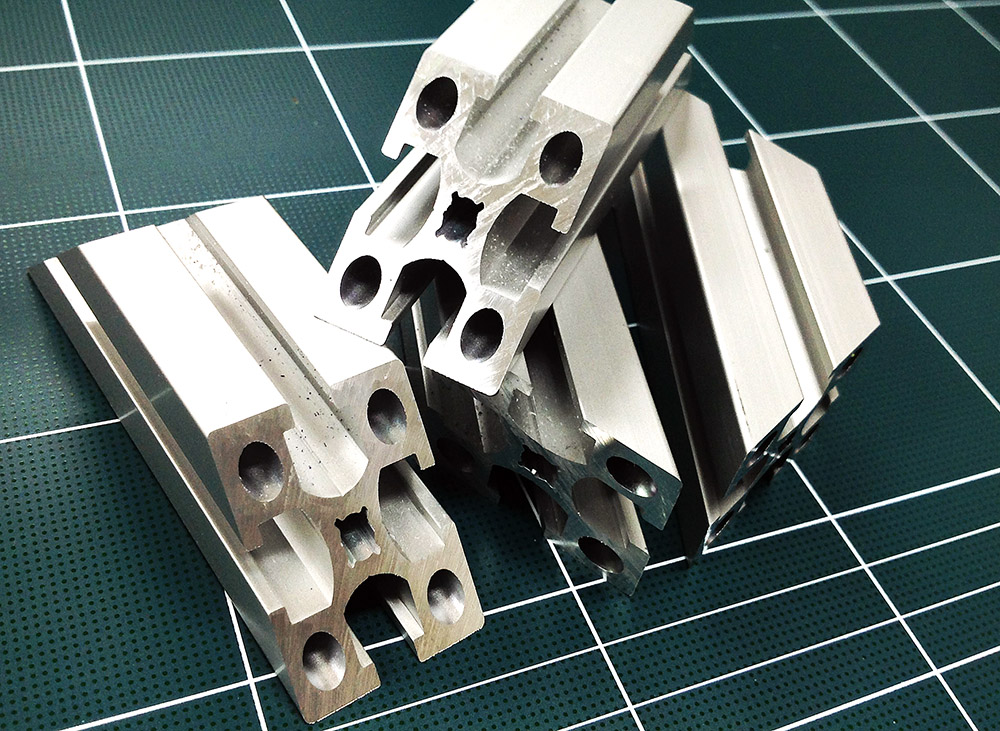

디바이스마트 프로파일 45도 절단

프로파일 45도 절단

프로파일 절단은 기본적으로 90도/45도 입니다. 그외 각도는 주문 제작으로 어려움이 있습니다. 45도 절단으로는 무게 지지대 역활로 많이 사용되며 사각틀로 활용됩니다. 절단면이 날카롭기 때문에 주의하여 사용하셔야 합니다.  이하 내용으로는 레이저 가공을 활용한 모서리 가이드를 만들어 보도록 하겠습니다.

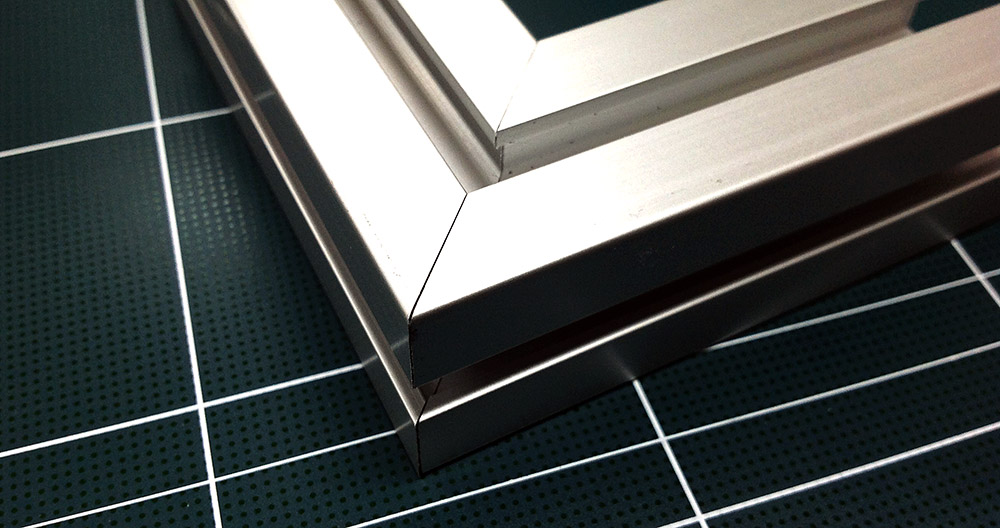

디바이스마트 프로파일 45도 절단 1

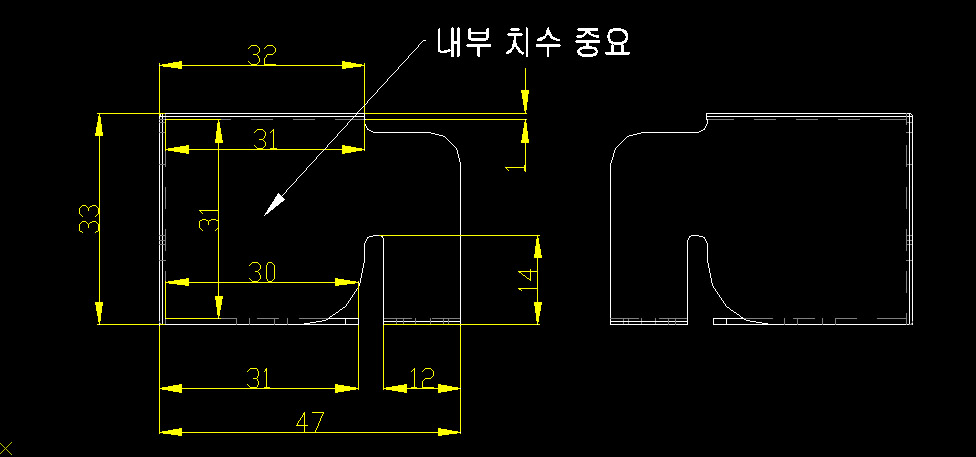

도면 그리기

손이 많이 타는 물건이라면 반드시 안전하게 마감처리를 해야 합니다. 안전사고의 위험성은 순간적으로 방심하여 크게 다치는 사고가 많기 때문에 신경 쓰는 것이 좋습니다. 대부분 안전을 위한 마크 또는 위험부분은 눈에띄도록 표시합니다. 알루미늄 판재를 이용하여 마감처리하고 붉은색 아노다이징 처리하여 모서리를 막아보도록 하겠습니다. 외부로 노출되는 3면을 막고 안쪽으로 볼트를 조여 고정할 수 있는 디자인을 만들어 보았습니다. 판재 가공시 4번의 절곡 후 한쪽부분은 용접처리 하면 가능한 가공품을 디자인 하였습니다.

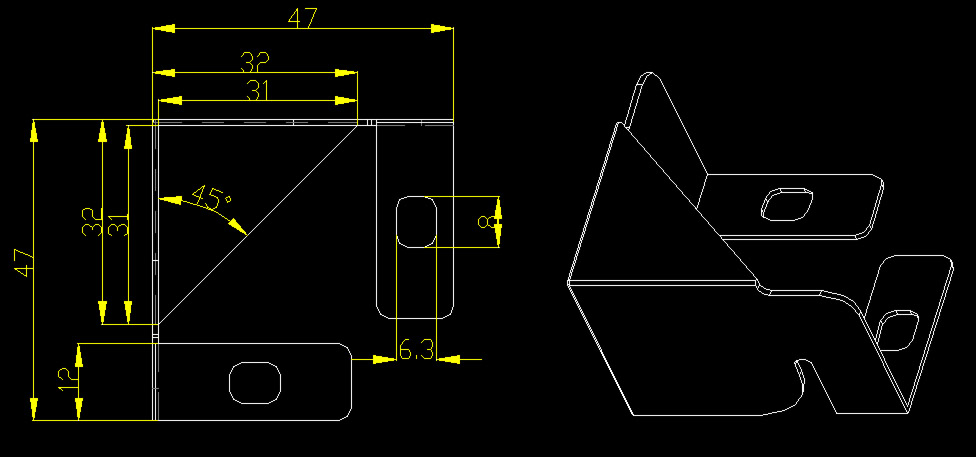

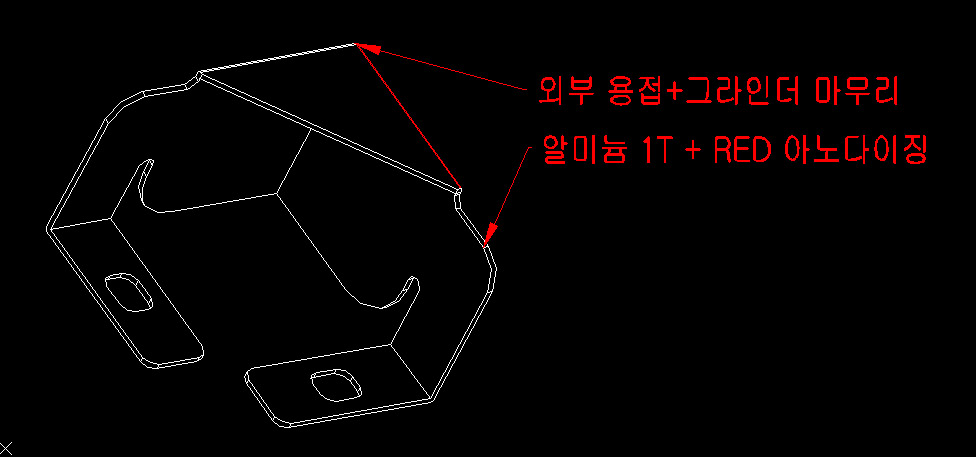

프로파일 외각 안전 가이드 01 프로파일 외각 안전 가이드 02 프로파일 외각 안전 가이드 03

가공 진행 중이며, 가공 후 적용 이미지 추가 예정입니다.
이 후 가이드 견적 비용과, 프로파일 다양한 색상의 아노다이징 소개를 소개하겠습니다.


프로파일 바로가기

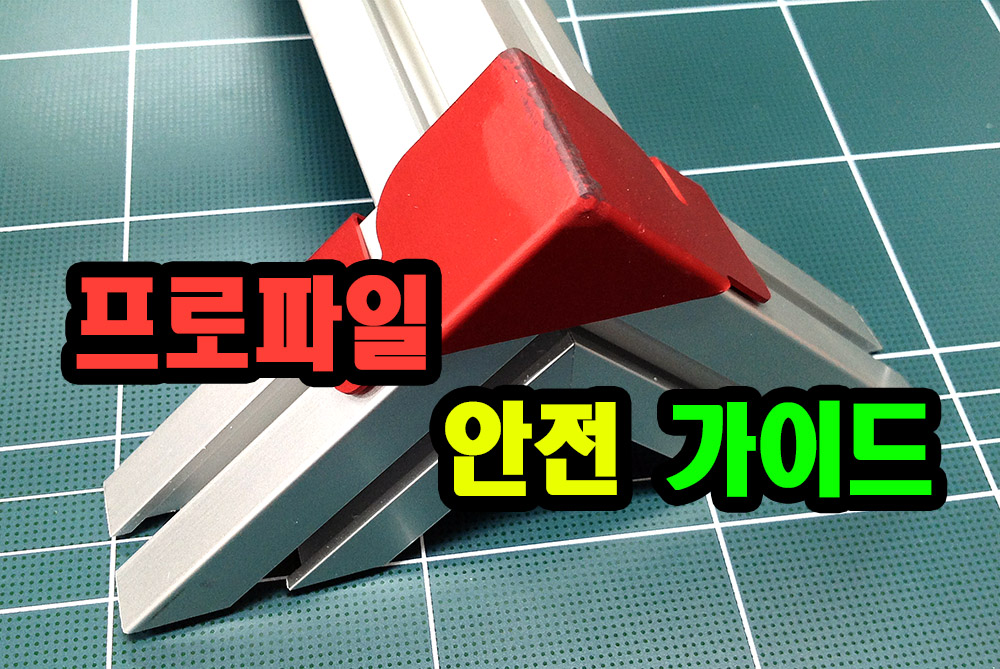

프로파일 안전가이드 레이저가공 판재가공 아노다이징 활용편
안전가이드 완성품 보러가기
