프레임 발주하기 [레이저 가공] 무선 주행로봇을 만들어 보세요.



이전 포스팅에서는 프레임 구상 편을 작성 하였습니다. 이번 작성 내용은 CAD 도면으로 견적/발주 내용을 정리하겠습니다.

프레임 그리기도면발주하기조립하기



4. CAD 도면 그리기

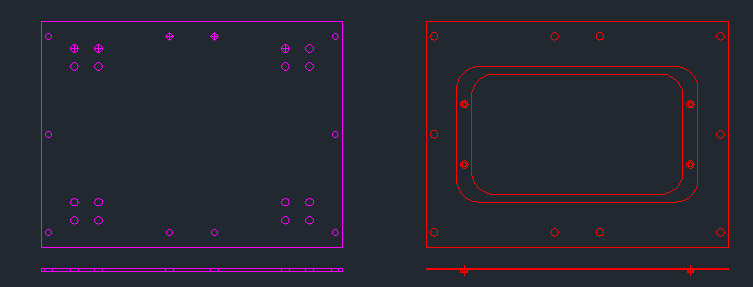

하중을 받는 하판과 모터 마운트는 튼튼해야 합니다. 스틸 2T를 적용하였습니다.

프레임 내부 작업을 편하게 하기 위한 상판 커버입니다. 모듈/배터리를 탈부착 하기에 용이하도록 구상하였습니다.

CAD1

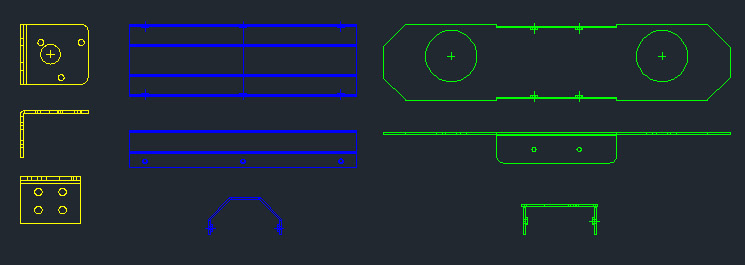

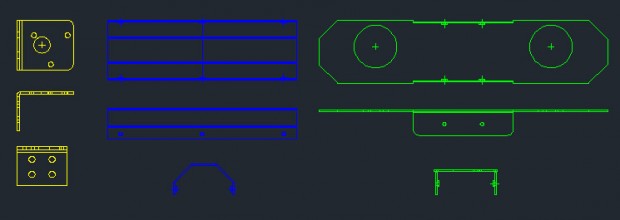

CAD 도면은 정면과 옆면 정도로 형태와 절곡 정보를 알 수 있 도록 작업해야 하며, 작업 시 절곡 가공 범위를 생각하여 작업합니다. 각 프레임 구조를 그리면 도면을 그룹화하여 다른 프레임 구조물과 결합하여 홀의 위치와 구조물의 오류 부분을 수정하게 됩니다. 발주 진행 시에는 아래 도면과 같이 주시면 됩니다. CAD 2007 버전으로 변경하여 첨부하여 주세요.



CAD2

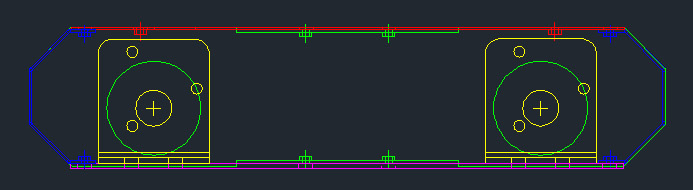

도면 조립 옆면 입니다. 홀 가공 위치를 꼭 표시하셔야 조립도 에서 오류를 잘 찾으실 수 있습니다. 홀 가공에서 0.1mm 오차라도 나면 볼트 연결이 안될 수 있기 때문에 중요한 작업입니다.



CAD 옆면

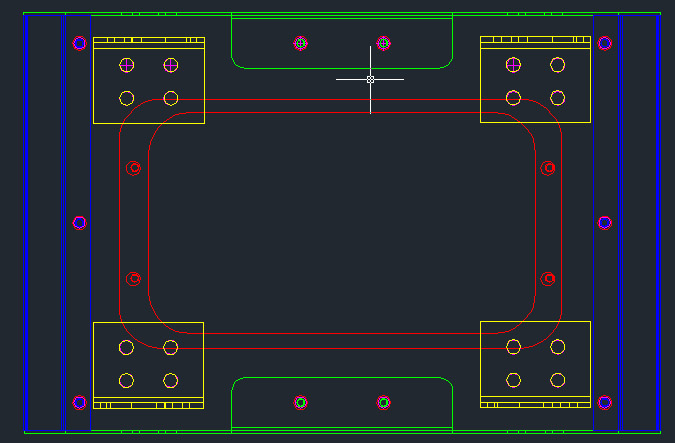

도면 조립 상단화면입니다. 모터, 배터리, 모듈이 프레임 내부에 장착이 가능한지 가상 치수를 그려 확인이 필요합니다. 최종 점검을 하여 치수 수정을 합니다.



CAD 윗면








5. 주문 방법

Setp 1. 디바이스마트 커스텀 서비스 페이지를 이용하여, 문의와 발주 상담을 받아 보실 수 있습니다.

지금까지는 레이저 가공과 절곡, 도색, 아노다이징, 실크인쇄 등의 샘플 작업을 개인이 하기에는 어려운 경우가 많았습니다. 하지만 디바이스마트를 통한다면 소량 발주라도 언제든지 가능 하며, 문의 주시면 친절하게 답변 드립니다.



 커스텀 네이버 카페 견적 상담하기

Setp 2. 견적 받으신 내용을 확인하세요.

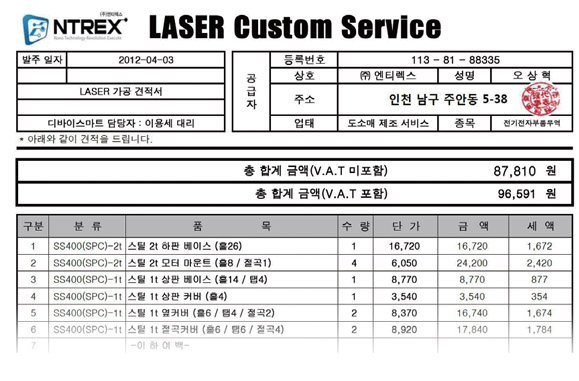

CAD 내용을 기준으로 견적을 받아 보았습니다. 견적/상담하기 버튼을 눌러 견적 요청을 하시면 아래 내용과 같이 상세한 견적을 받아 보실 수 있습니다. 샘플 견적 단가로 제공되며, 물론 수량이 많을수록 개별 단가는 저렴해집니다.

견적



Setp 3. 발주/결제하기

커스텀 서비스 메뉴의 “상품 결제하기” 버튼으로 이동하시면 발주시 결제 부분을 진행하실 수 있습니다. [Custom Service 결제] 상품의 커스텀 결제금액(미포함가) 부분에 견적 받으신 V.A.T 미포함 가격을 적어주신 후 바로구매 버튼을 눌러 결제하시면 됩니다. 카드 결제는 물론 입금을 통한 전자세금계산서 처리 모두 가능 합니다. 결제를 완료하신 후에는 꼭 담당 MD에게 확인 요청을 하셔야 처리가 가능합니다.
